JB/T 6059.8-1992
基本信息
标准号： JB/T 6059.8-1992
中文名称：机械压力机锻模 定位销
标准类别：机械行业标准(JB)
标准状态：现行
发布日期：1992-05-05
实施日期：1993-07-01
出版语种：简体中文
下载格式：.rar.pdf
下载大小：31317
标准分类号
中标分类号：机械>>工艺装备>>J46模具
关联标准
出版信息
页数：2 页
标准价格：8.0 元
相关单位信息
归口单位：北京机电研究所
发布部门：北京机电所
标准简介
本标准规定了机械压力机锻模定位销的结构、尺寸、材料、热处理及标记。 JB/T 6059.8-1992 机械压力机锻模 定位销 JB/T6059.8-1992 标准下载解压密码：www.bzxz.net
标准图片预览
标准内容

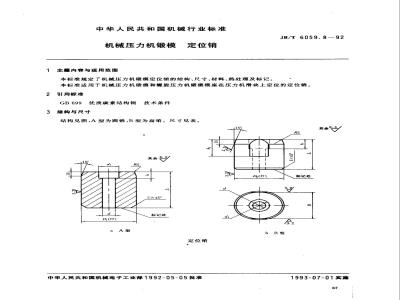

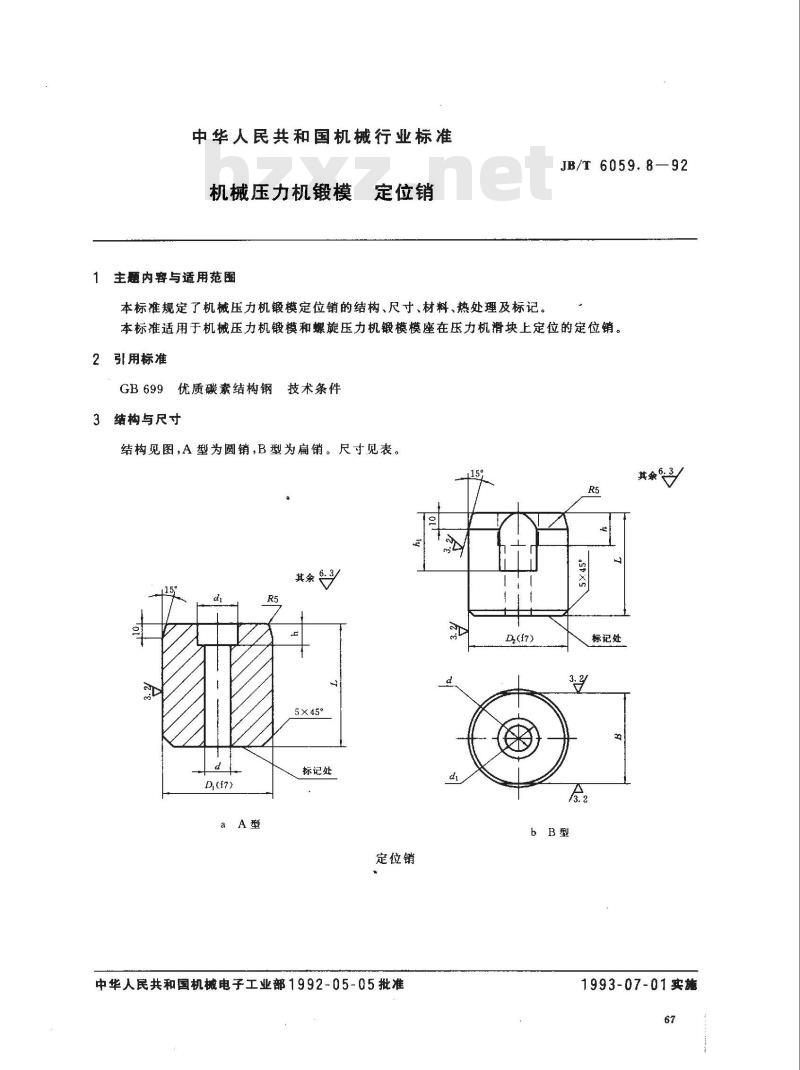

中华人民共和国机械行业标准
机械压力机锻模
1主题内容与适用范围
定位销
本标准规定了机械压力机锻模定位销的结构、尺寸、材料、热处理及标记。JB/T6059.8—92
本标准适用于机械压力机锻模和螺旋压力机锻模模座在压力机滑块上定位的定位销。2引用标准
技术条件
优质碳素结构钢
GB 699
3结构与尺寸
结构见图，A型为圆销,B型为扁销。尺寸见表。R5
5X45°
标记处
定位销
中华人民共和国机械电子工业部1992-05-05批准bB型
标记处
1993-07-01实施

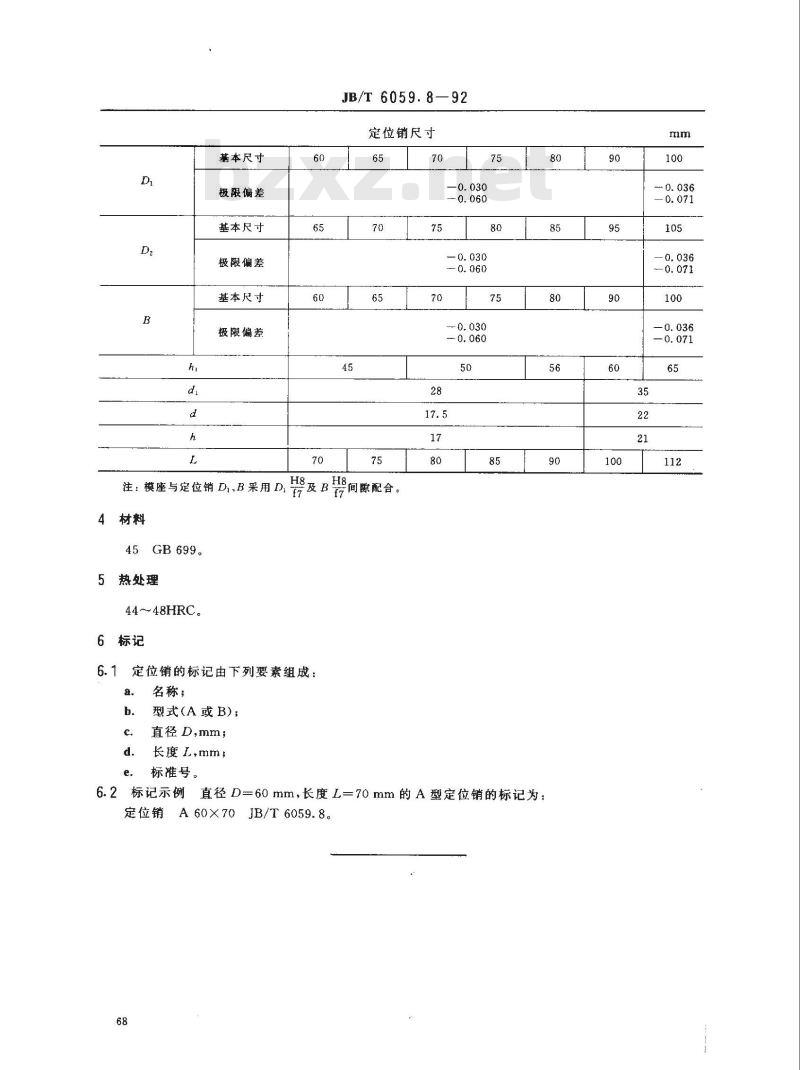

基本尺寸
极限偏差
基本尺寸
极限偏差
基本尺寸
极限偏差
注：模座与定位销DI、B采用D
4材料
45GB 699。
5热处理
44~48HRC.
6标记
JB/T6059.8—92
定位销尺寸
H8间隙配合。
6.1定位销的标记由下列要素组成：a.免费标准bzxz.net
名称；
型式A或B)；
直径D,mm；
长度L.mm
标准号。
6.2标记示例
直径D=60mm，长度L=70mm的A型定位销的标记为：定位销A60×70JB/T6059.8。
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
