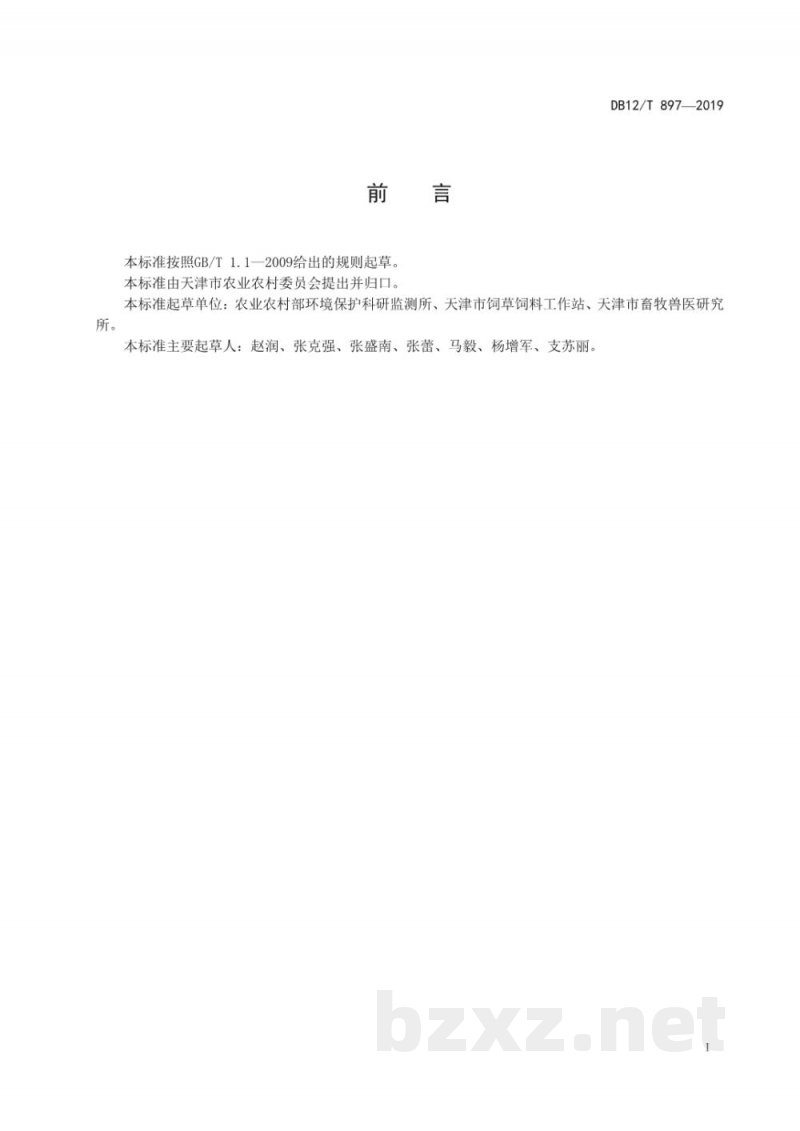

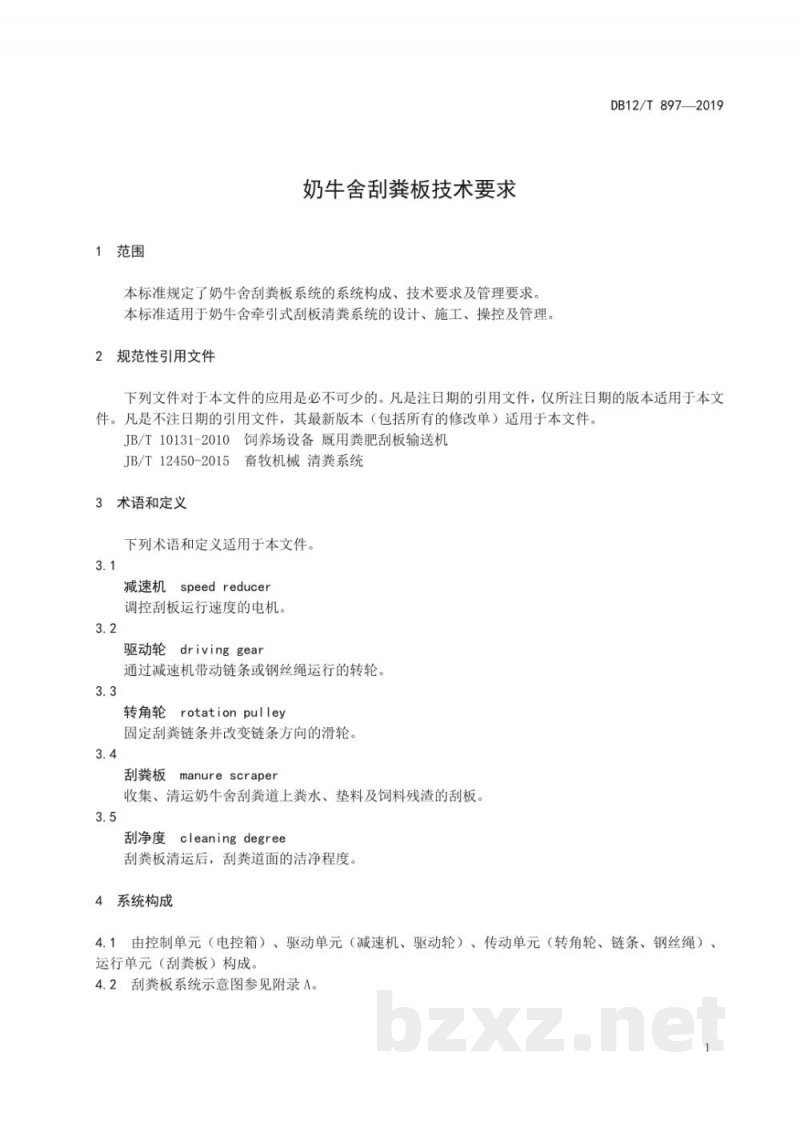

本标准按照GB/T1.1—2009给出的规则起草，由天津市农业农村委员会提出并归口。起草单位包括农业农村部环境保护科研监测所、天津市饲草饲料工作站、天津市畜牧兽医研究所，主要起草人有赵润、张克强、张盛南、张蕾、马毅、杨增军和支苏丽。 1. 范围 奶牛舍刮粪板技术要求。本标准规定了奶牛舍刮粪板系统的系统构成、技术要求及管理要求，适用于奶牛舍牵引式刮板清粪系统的设计、施工、操控及管理。 2. 规范性引用文件 下列文件对于本文件的应用是必不可少的： - JB/T10131-2010 饲养场设备既用粪肥刮板输送机 - JB/T12450-2015 畜牧机械清粪系统 3. 术语和定义 3.1 减速机（Speed Reducer）：调控刮板运行速度的电机。 3.2 驱动轮（Driving Gear）：通过减速机带动链条或钢丝绳运行的转轮。 3.3 转角轮（Rotation Pulley）：固定刮粪链条并改变链条方向的滑轮。 3.4 刮粪板（Manure Scraper）：收集、清运奶牛舍刮粪道上粪水、垫料及饲料残渣的刮板。 3.5 刮净度（Cleaning Degree）：刮粪板清运后，刮粪道面的洁净程度。 4. 系统构成 4.1 系统由控制单元（电控箱）、驱动单元（减速机、驱动轮）、传动单元（转角轮、链条、钢丝绳）和运行单元（刮粪板）构成。 4.2 刮粪板系统示意图参见附录A。 5. 技术要求 5.1 控制单元 - 额定电压应为380V，具备可调节式定时器和最大电流保险。 - 能调控刮板运行、停止的时间、速度和频次。 - 性能、功能应符合JB/T12450-2015中4.3.1条的规定。 5.2 驱动单元 - 驱动轮带动链条或钢丝绳，应匀速运行，无杂音，且应耐磨和耐腐蚀。 - 刮粪道长度分别不超过60m和120m时，刮粪板驱动功率宜分别为0.75kW和1.5kW，驱动速率宜为1.2m/min~4.0m/min。 - 工作牵引力应符合JB/T12450-2015中4.2.1条的规定。 5.3 传动单元 - 转角轮厚度宜为6mm~10mm，可朝顺、逆时针两个方向转动，宜自动润滑，外带防护罩，沟槽处应为圆弧状。 - 链条钢直径宜为10mm~15mm，应耐磨和耐腐蚀。 5.4 运行单元 - 运行单元分为手动和自动模式，能自动识别、监测障碍物，记录故障。 - 通体应防冻涨、耐腐蚀。 - 回程离地间隙应符合JB/T12450-2015中4.2.4条的规定。 - 刮净度应符合JB/T12450-2015中4.2.2条的规定。 6. 管理要求 6.1 总装和安全要求应符合JB/T10131-2010中4.3条和JB/T12450-2015中4.4条的规定。 6.2 应定期对刮粪板系统保养检修，做好记录。 附录A（资料性附录） 奶牛舍刮粪板系统示意图：见图A.1。 注：（1）电控箱；（2）减速机；（3）驱动轮；（4）转角轮；（5）链条或钢丝绳；（6）刮粪板；（7）主机台。
