JB/T 6962.1-1993
基本信息
标准号： JB/T 6962.1-1993
中文名称：机械压力机锻模 模座
标准类别：机械行业标准(JB)
标准状态：现行
发布日期：1993-07-27
实施日期：1994-07-01
出版语种：简体中文
下载格式：.rar.pdf
下载大小：131589
标准分类号
中标分类号：机械>>工艺装备>>J46模具
关联标准
出版信息
出版社：机械工业出版社
页数：8页
标准价格：14.0 元
出版日期：1994-06-01
相关单位信息
起草人：武榕、张蕾、汤耀明、黄春
起草单位：北京机电研究所、第一汽车制造厂、第二汽车制造厂
归口单位：机械工业部北京机电研究所
提出单位：机械工业部北京机电研究所
发布部门：中华人民共和国机械工业部
标准简介
本标准规定了机械压力机锻模模座的结构、尺寸、材料、技术条件及标记。本标准适用于MP系列和KP系列热模锻压力机锻模模座。对SP系列热模锻压力机的模座结构亦可参照本标准进行设计。 JB/T 6962.1-1993 机械压力机锻模 模座 JB/T6962.1-1993 标准下载解压密码：www.bzxz.net
标准图片预览
标准内容

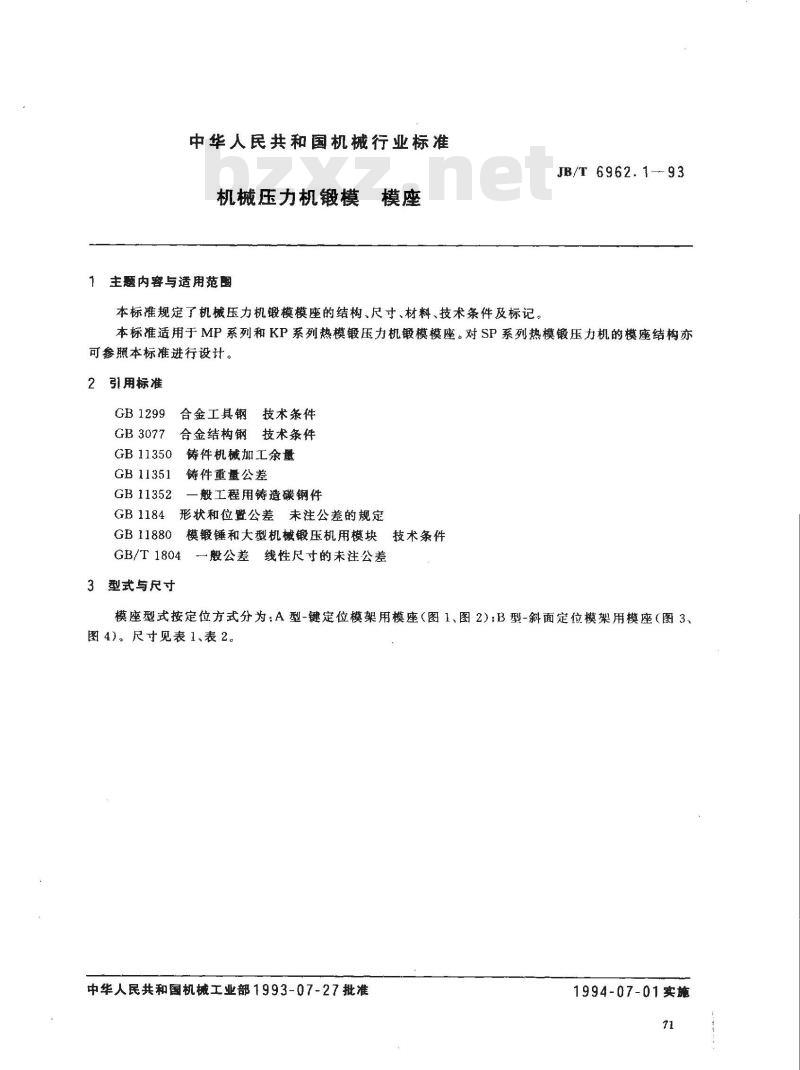

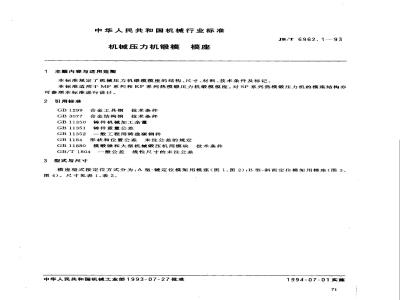

中华人民共和国机械行业标准
机械压力机锻模
主题内容与适用范国
本标准规定了机械压力机锻模模座的结构、尺寸、材料、技术条件及标记。JB/T 6962.1--93
本标准适用于MP系列和KP系列热模锻压力机锻模模座。对SP系列热模锻压力机的模座结构亦可参照本标准进行设计。
2 引用标准
GB1299
合金工具钢技术条件
GB 3077
合金结构钢技术条件
GB 11350
铸件机械加工余量
GB 11351
GB11352
铸件重量公差
一般工程用铸造碳钢件
GB1184形状和位置公差未注公差的规定GB11880#
模锻锤和大型机械锻压机用模块技术条件GB/T1804一般公差线性尺寸的未注公差3型式与尺寸
模座型式按定位方式分为：A型-键定位模架用模座（图1、图2）；B型-斜面定位模架用模座（图3、图4）。尺寸见表1、表2。
中华人民共和国机械工业部1993-07-27批准1994-07-01实施
2深：
2-4(H7)
JB/T 6962.1—93

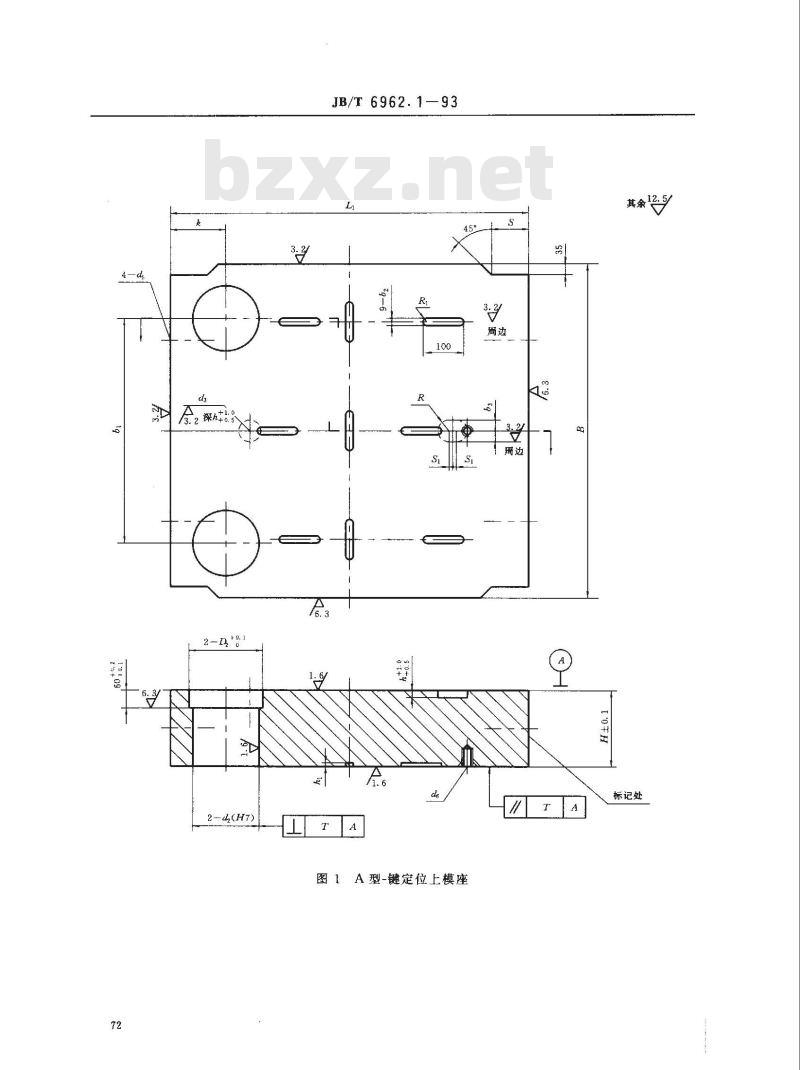

图1A型-键定位上模座bzxz.net
其余12.5
标记处
（H7)
JB/T 6962.1—93

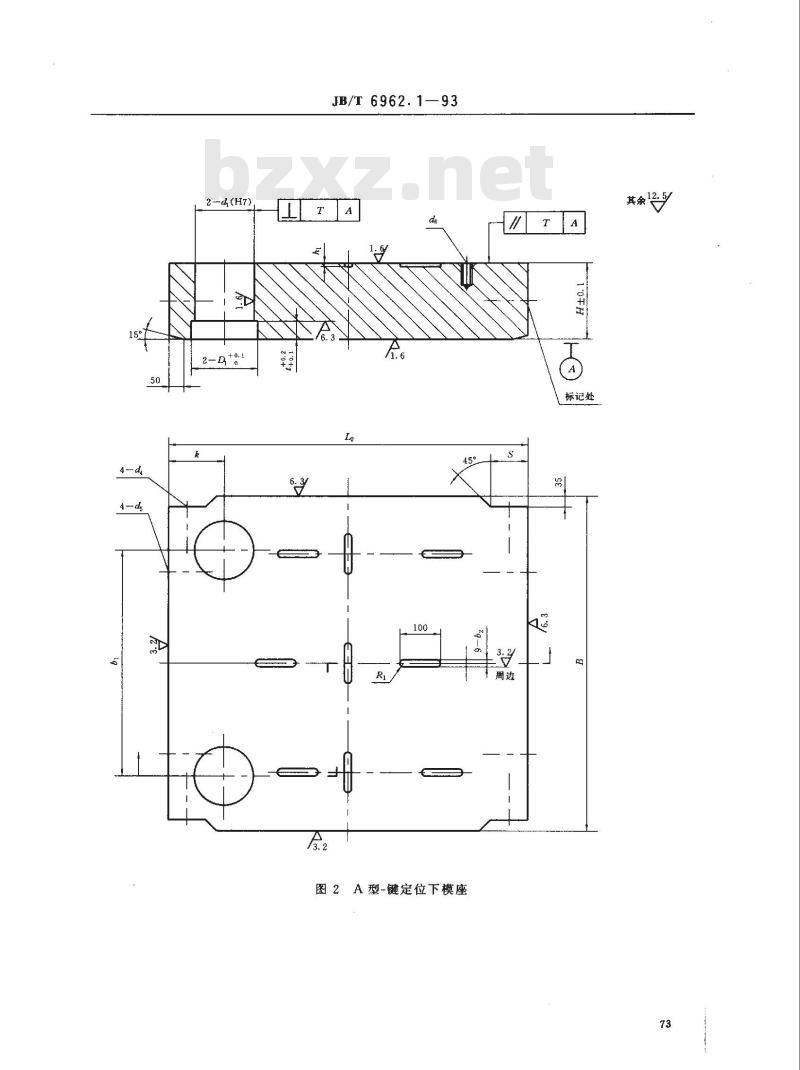

图 2A型-键定位下模座
标记处
2—±(H7)
JB/T 6962.1--93
t(H12)

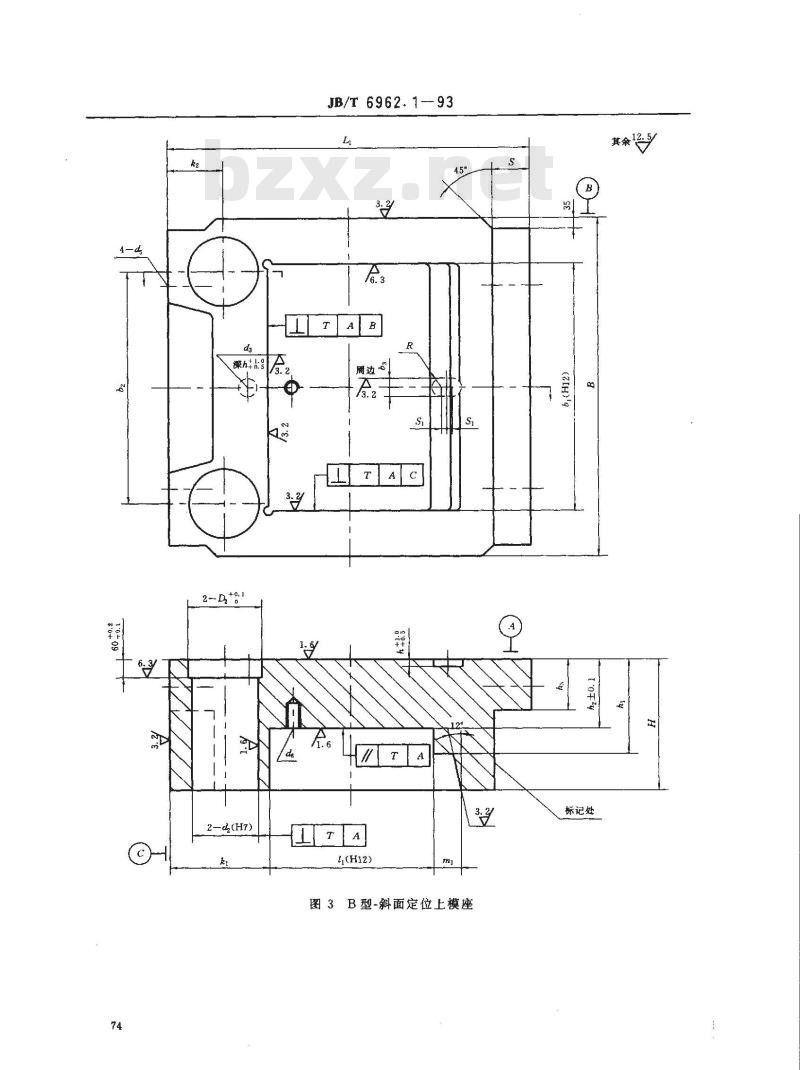

图3B型-斜面定位上模座
标记处
2--d(H7)
JB/T 6962.1---93
［A|B

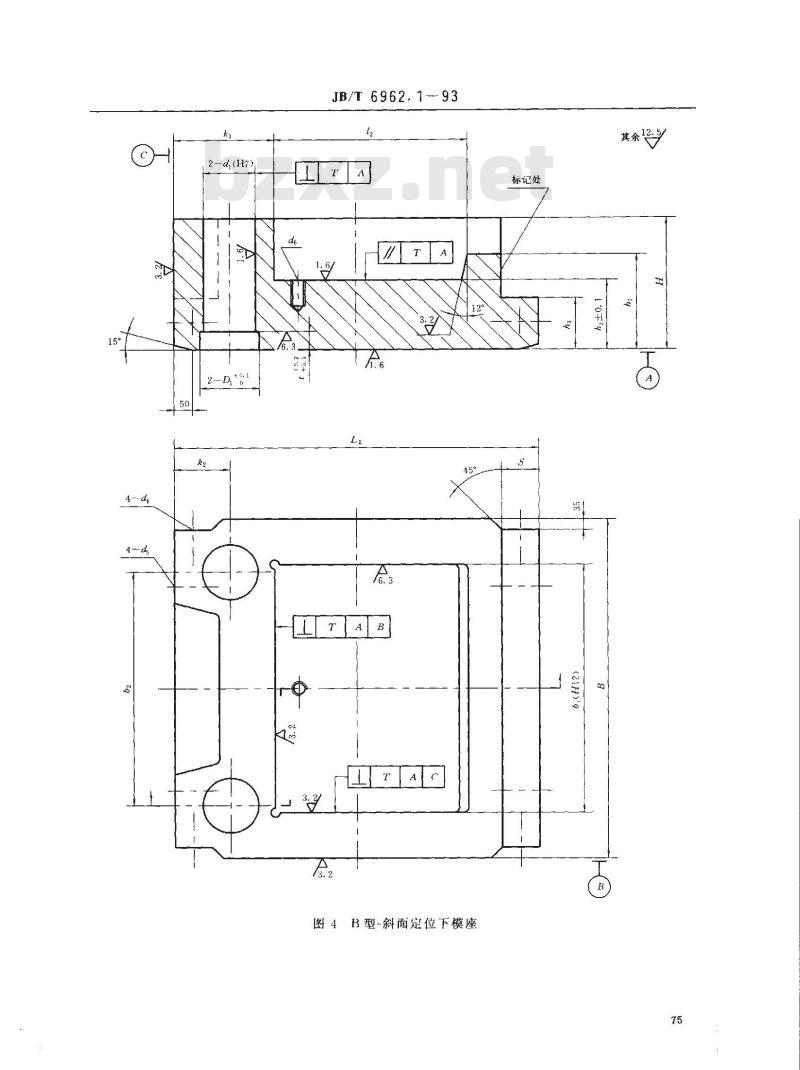

图4B型-斜面位下模座
标记处
JB/T 6962.193
最号联
00210097
10000006
jo0tj008 t 0gt)
6962.1-93
090109
000206
4材料
JB/T 6962.1--93
5CrNiMo(GB1299)、40Cr(GB3077)、ZG340-640(GB11532)。注：允许用机械性能不低于以上牌号的钢材代替。5技术要求
5.1热处理硬度255～302HBS。
5.2上、下模座的导柱孔与导套孔一起镗出。5.3机械压力机锻模模座锻件要符合GB11880的规定。5.4形位公差T值按GB1184规定的7级。5.5未注公差尺寸的极限偏差按GB/T1804规定的m级（中等级）。5.6倒角（5～10)X45,圆角≤R5，工艺圆角自定。5.7
铸钢件结构要符合GB11350和GB11351规定的铸造工艺。承压部分不允许有浇冒口。6标记
6.1机械压力机锻模模座的标记由下列要素组成：a.
名称，
设备规格系列(MP或KP)；
型式(A或B);
模座宽度B,mm;
模座长度L或L2，mm；
本标准号。
6.2标记示例：B=1250mm，Lz一1320mm的MP系列A型上模座标记为：上模座MP系列A-1250X1320JB/T6962.178
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
