中华人民共和国机械行业标准
机械压力机锻模
主题内容与适用范围
本标准规定了机械压力机锻模用垫板的结构、尺寸、材料、热处理及标记。JB/T 6962.2—93
本标准适用于MP系列和KP系列热模锻压力机锻模垫板。对SP系列热模锻压力机的锻模垫板亦可参照本标准设计。
2引用标准
GB1299合金工具钢技术条件
GB3077合金结构钢技术条件bzxz.net
GB1184形状和位置公差未注公差的规定3型式与尺寸
垫板型式分为A型（图1、图2），B型（图3），其结构尺寸见表。其余
5x45°
4-8X45

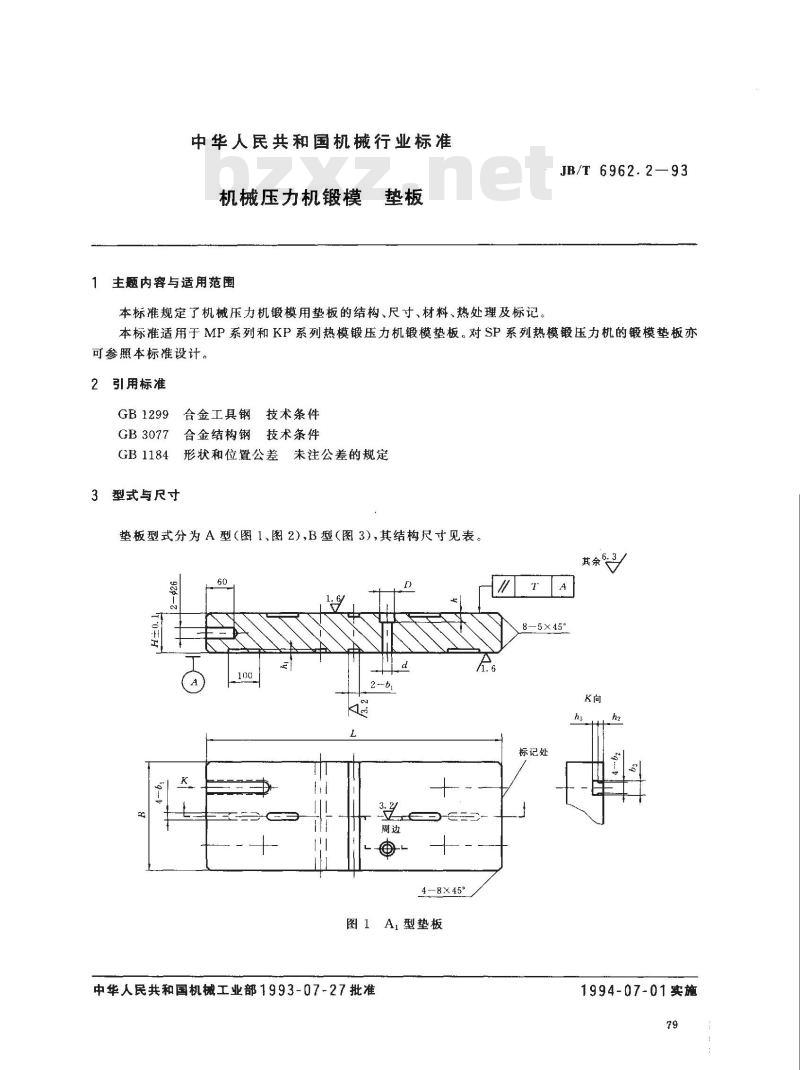

图1A,型垫板
中华人民共和国机械工业部1993-07-27批准A
标记处
1994-07-01实施
JB/T 6962.2

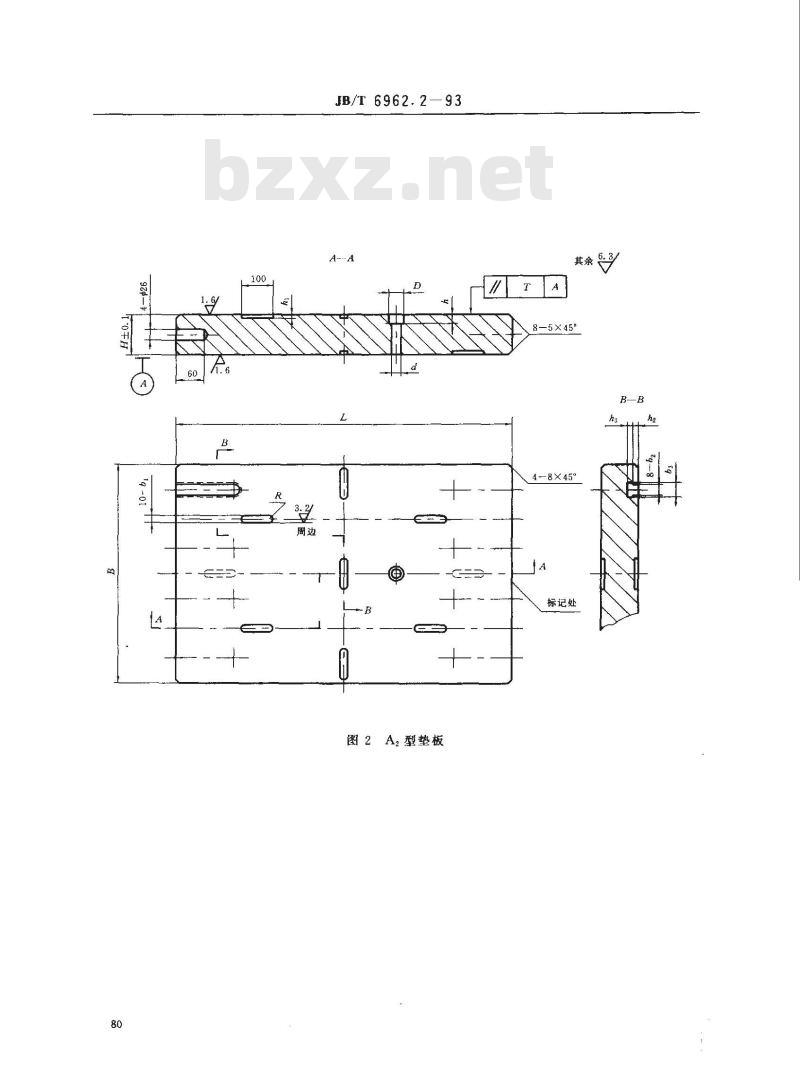

图2A2型垫板
—8×45°
标记处
4-5×45°
JB/T 6962.2--93

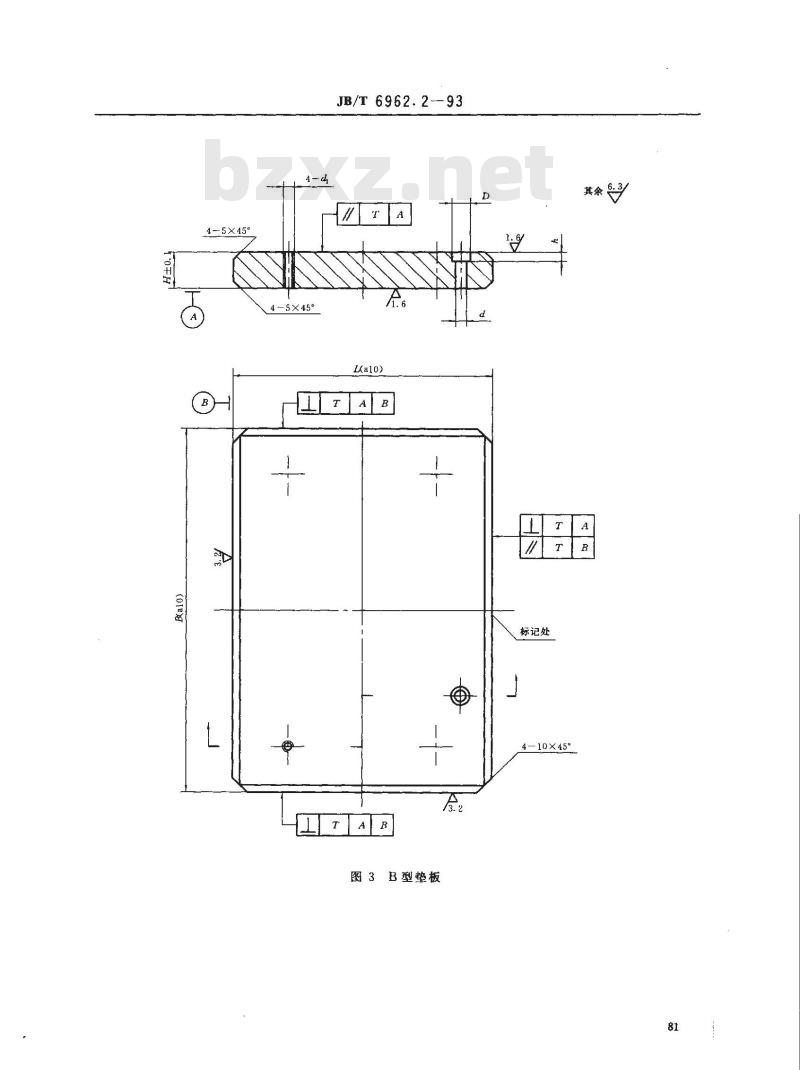

图3B型垫板
标记处
-10×45°
设备规格
A,型|A型
500—800
JB/T6962.2--93

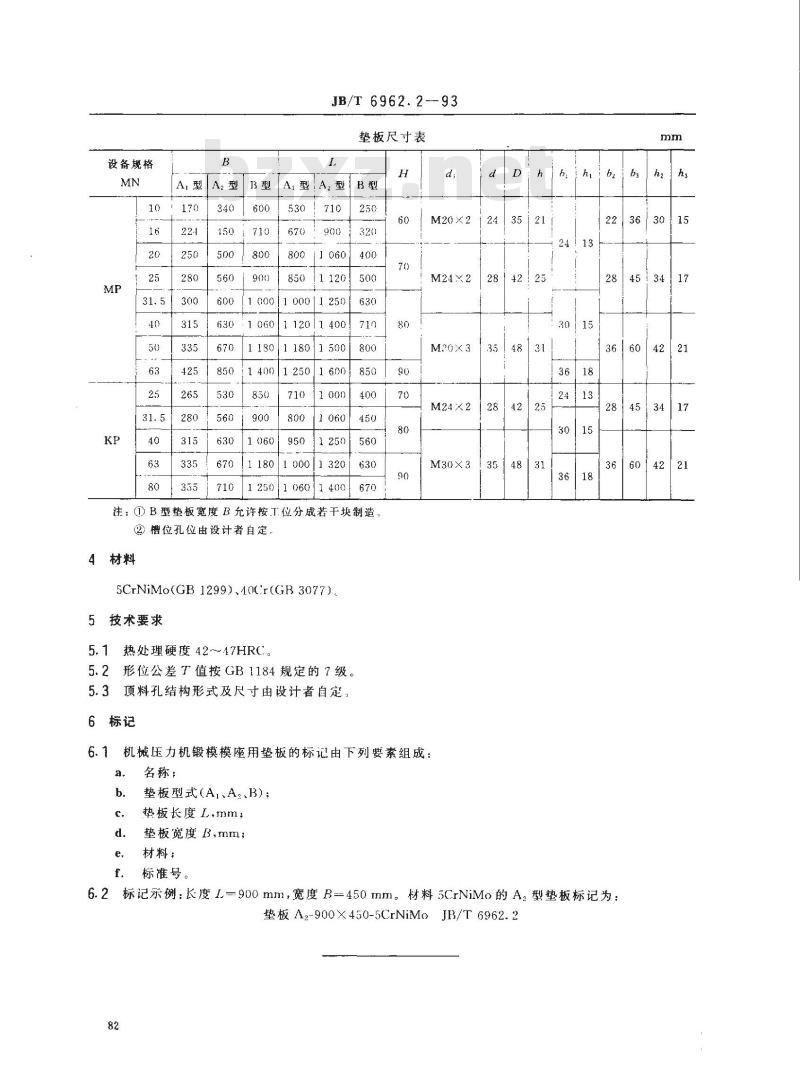

垫板尺寸表
A型A型B型
[1 000|1 00011 250]
1120[1400
11801180
10001320
125010601400
注：()B型垫板宽度B充许按工.位分成若干块制造。②槽位孔位由设计者自定，
4材料
5CrNiMo(GB 1299)、40Cr(GB 3077)5技术要求
5.1热处理硬度4247HRC。
5.2形位公差T值按GB1184规定的7级。5.3
顶料孔结构形式及尺寸由设计者自定。6标记
M20×2
284225
35 4831
M24X228
机械压力机锻模模座用垫板的标记由下列要素组成：a.
名称：
垫板型式（AI、A、B)；
垫板长度L.mm；
垫板宽度B.mm；
标准号。
ba/ h2
453417
6.2标记示例：长度L一900mm，宽度B=450mm。材料5CrNiMo的A。型垫板标记为：垫板Az-900X450-5CrNiMoJB/T6962.282
453417
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
