中华人民共和国机械行业标准
立式电解成形机
主题内容与适用范团
本标准规定了立式电解成形机的工作台、主轴头、加工电源的基本参数。本标准适用于新设计的立式电解成形机。2术语
2.1电解加工
JB/T 5770---91
用金属阳极在电解液中产生溶解的原理加工工件的特种加工。又称电化学加工。2.2电解成形
用成形阴极相对工件作一定的进给运动，加工型腔、型体或穿孔的电解加工。2.3电解成形机
用电解成形方法加工型腔、型体或穿孔的电解加工机床。2.4立式电解成形机
成形阴极沿铅垂方向进给的电解成形机。3数
参数见图1、图2和下表。

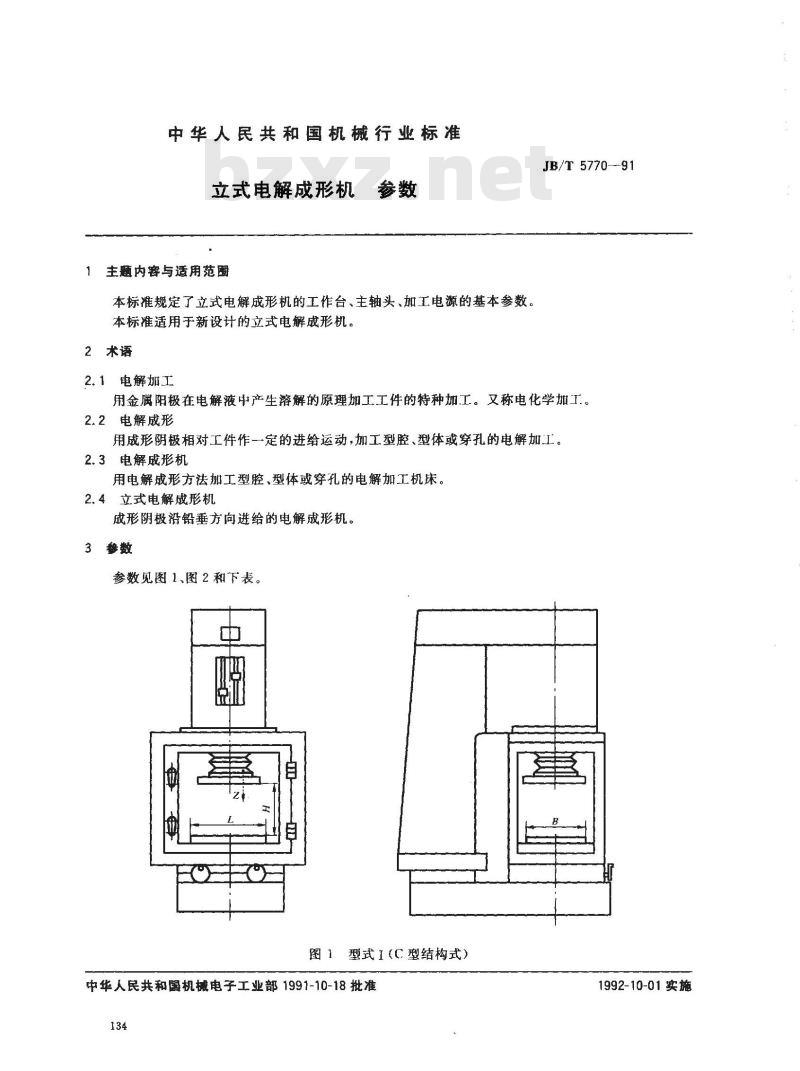

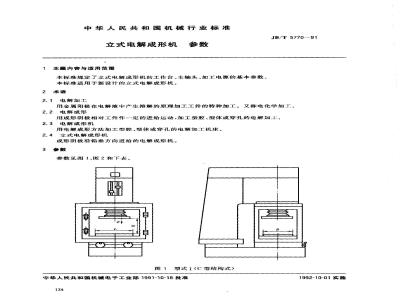

图1型式I(C型结构式）
中华人民共和国机械电子工业部1991-10-18批准134
1992-10-01实施
工作台
主轴头
加工电源
台面宽度B
台面长度
JB/T 5770-—91
图2型式Ⅱ（四立柱结构式）
立式电解成形机参数表
阴极联结板至工作台面距离H
行程2
额定最大工作电流A
注：带括号者不推荐使用。
附加说明：
100,150,200,300,400,500
500,800,1 000,2 000,(3 000),4 000,5000,6300,10000,(15000),20000本标准由机械电子工业部电加工机床标准化技术委员会提出。本标推由机械电子工业部苏州电加工机床研究所归口并负责起草。800
