JB/T 7646.1-1994
基本信息
标准号： JB/T 7646.1-1994
中文名称：冲模零件及其技术条件 冲模模柄 压入式模柄
标准类别：机械行业标准(JB)
标准状态：已作废
发布日期：1994-12-09
实施日期：1995-06-01
作废日期：2008-07-01
出版语种：简体中文
下载格式：.rar.pdf
下载大小：39877
标准分类号
中标分类号：机械>>工艺装备>>J46模具
关联标准
替代情况：替代原标准号GB 2862.1-1981;被JB/T 7646.1-2008代替
采标情况：非等效ISO6753,ISO/WDN283,ISO/WDN284,ISO10242,ISO8020
出版信息
页数：3 页
标准价格：8.0 元
相关单位信息
归口单位：模具标委会
发布部门：模具标委会
标准简介
JB/T 7646.1-1994 冲模零件及其技术条件 冲模模柄 压入式模柄 JB/T7646.1-1994 标准下载解压密码：www.bzxz.net
标准图片预览
标准内容

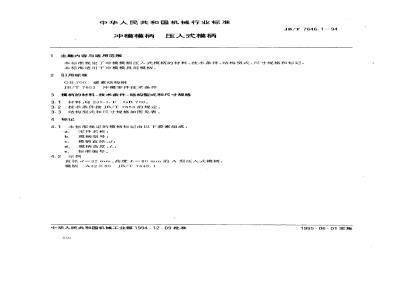

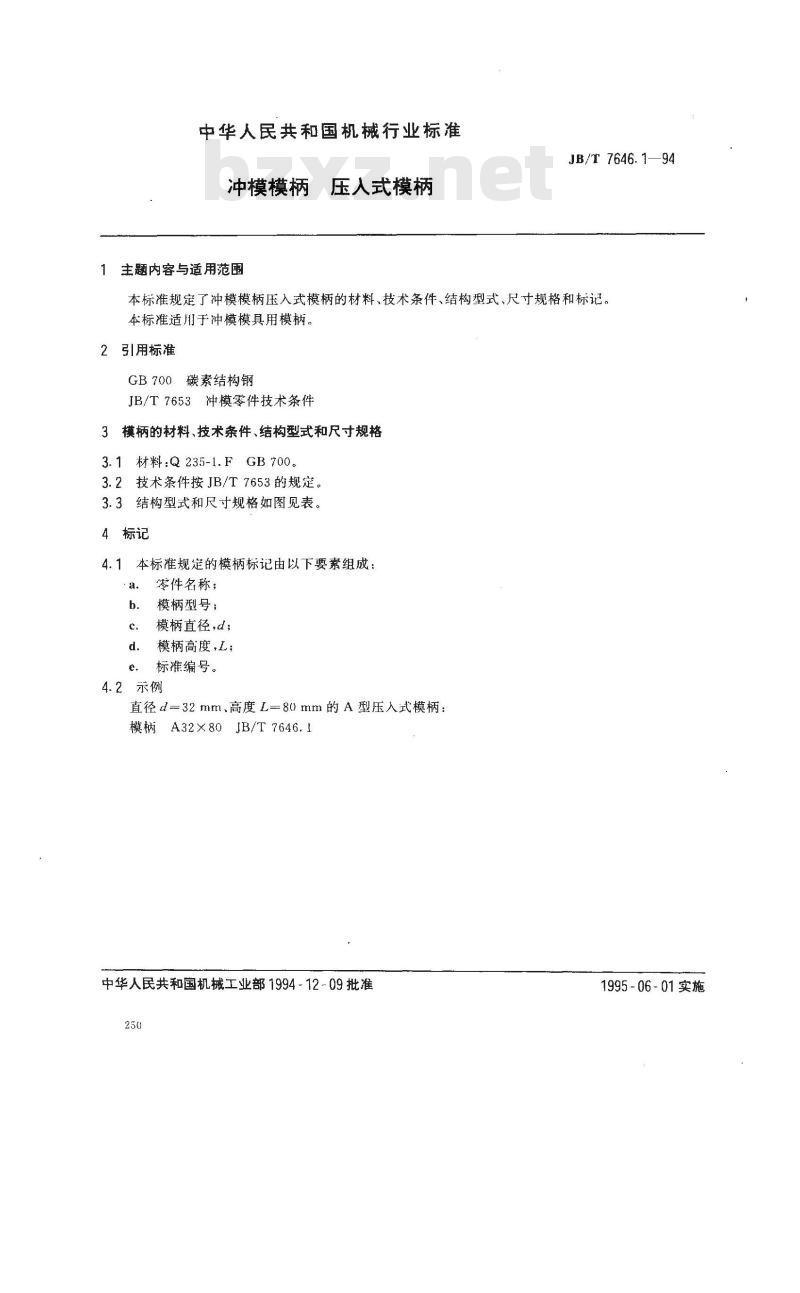

中华人民共和国机械行业标准
冲模模柄Www.bzxZ.net
压人式模柄
主题内容与适用范围
JB/T 7646.1—94
本标准规定了冲模模柄压入式模柄的材料、技术条件、结构型式、尺寸规格和标记。本标准适用于冲模模具用模柄。引用标准
GB700碳素结构钢
JB/T7653冲模零件技术条件
模柄的材料、技术条件、结构型式和尺寸规格3
3.1材料:Q235-1.FGB700。

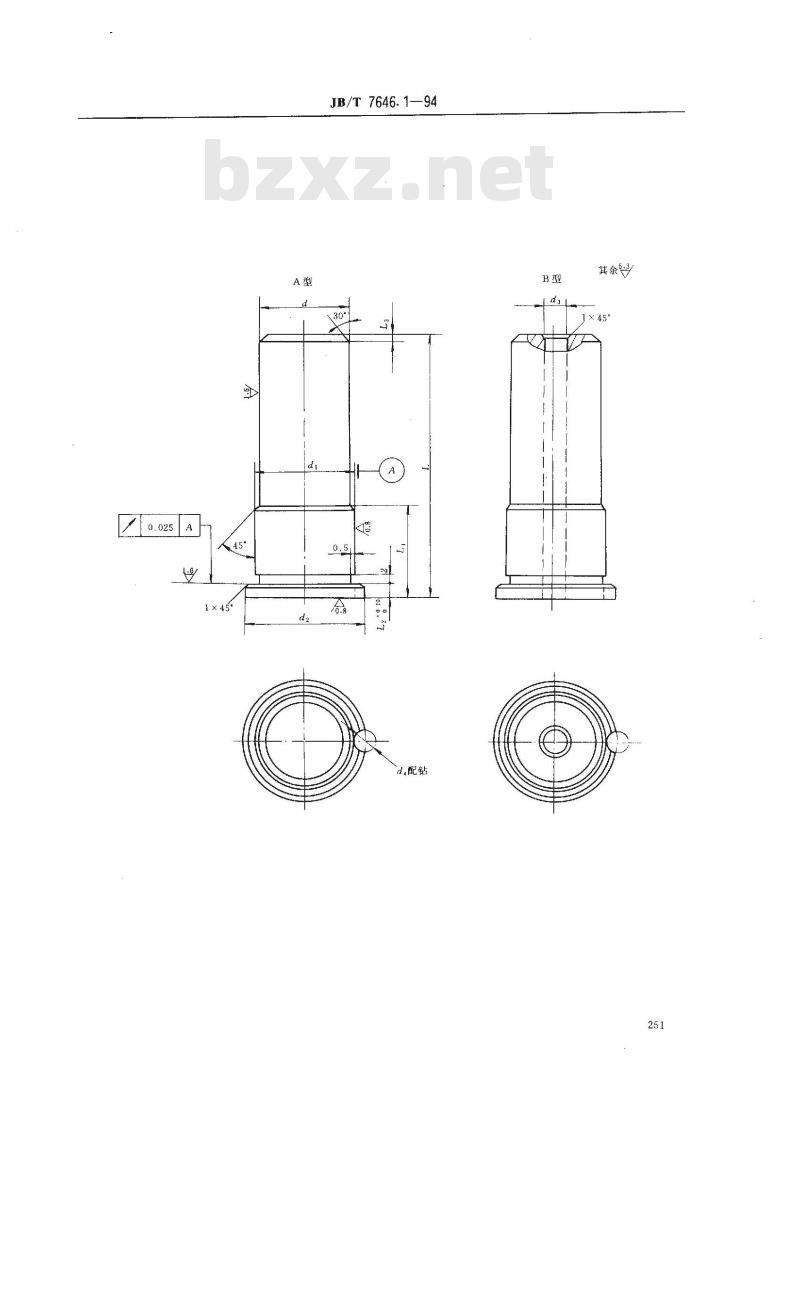

3.2技术条件按JB/T7653的规定。3.3结构型式和尺寸规格如图见表。4标记
4.1本标准规定的模柄标记由以下要素组成：a.
零件名称；
模柄型号；
模柄直径，d；
模柄高度，L；
标准编号。
4.2示例
直径d=32mm高度L=80mm的A型压入式模柄：模柄A32×80JB/T7646.1
中华人民共和国机械工业部1994-12-09批准250
1995-06-01实施
JB/T 7646. 1—94
其余学

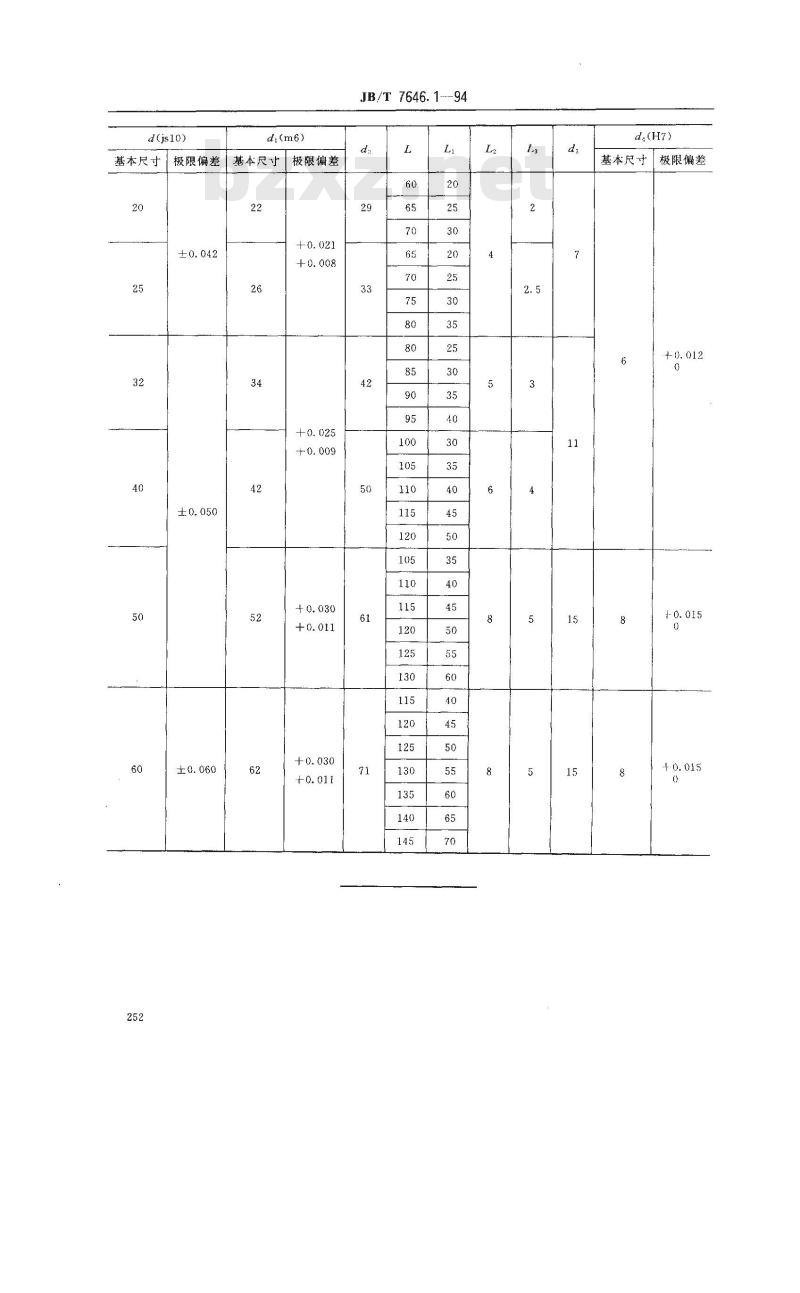

d(js10)
基本尺寸
极限偏差
di(m6)
基本尺寸极限偏差
JB/T 7646. 1---94
dA(H?)
基本尺寸极限偏差
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
