中华人民共和国机械行业标准
JB/T9486—1999
连接密封焊接波纹管尺寸系列
Dimensional series of the welded bellows for connecting and sealing1999-08-10发布
国家机械工业局
2000-01-01实施
JB/T9486-1999

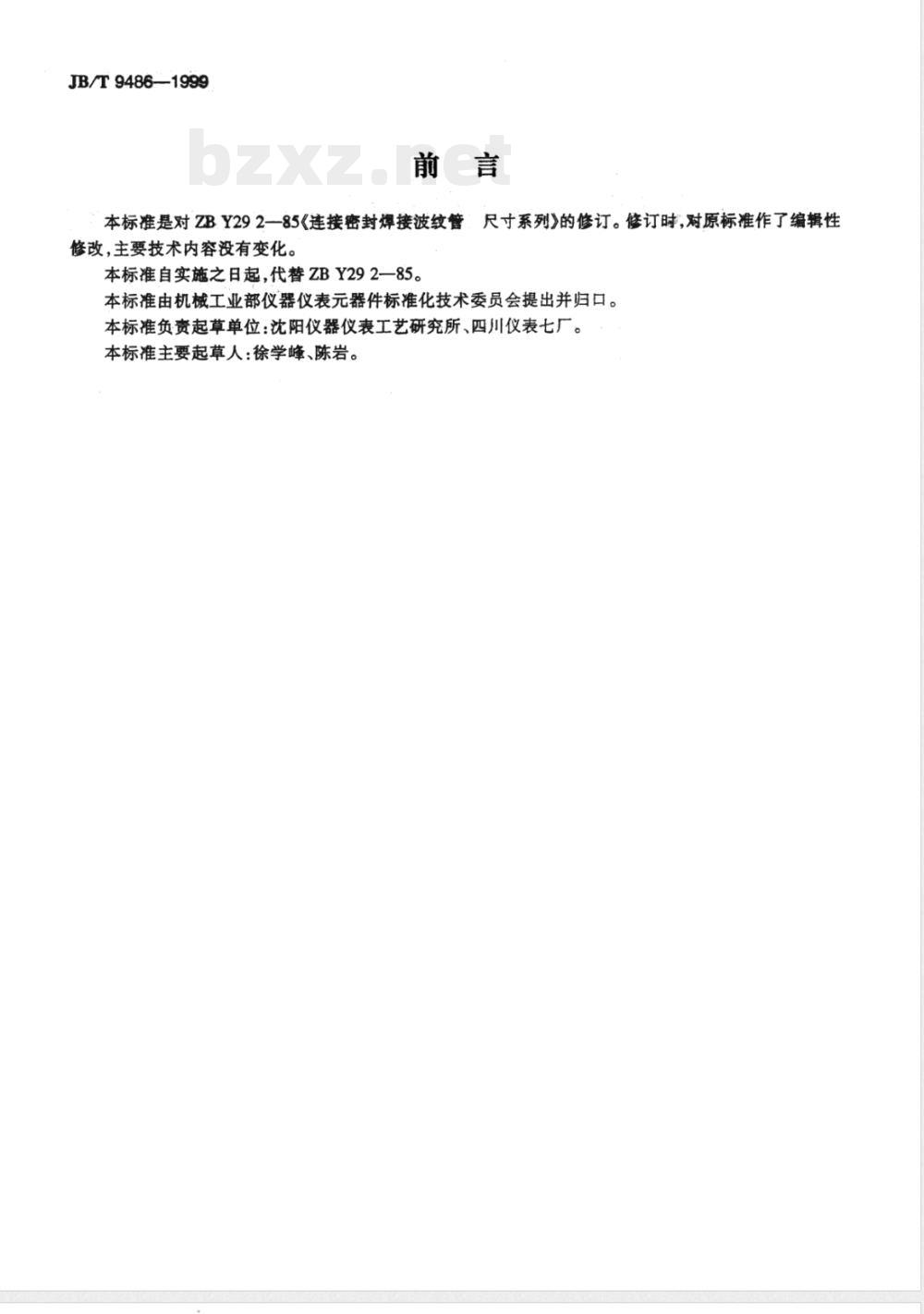

：尺寸系列》的修订。修订时，对原标准作了编辑性本标准是对ZBY29285《连接密封焊接波纹管修改，主要技术内容没有变化。本标准自实施之日起，代替ZBY292一85。本标准由机械工业部仪器仪表元器件标准化技术委员会提出并归口。本标准负责起草单位：沈阳仪器仪表工艺研究所、四川仪表七厂。本标准主要起草人：徐学峰、陈岩。1范围
中华人民共和国机械行业标准
连接密封焊接波纹管尺寸系列
sionalbZxz.net
series of the weled bellows fonconnectingandsealing
本标准适用于工业
2分类与命名
结构型式
JB/T9486—1999
代替ZBY292—85
及仪器仪表中作为连接、密封用途的焊接波纹管（以下简称焊接波纹管）。PYRIGHT

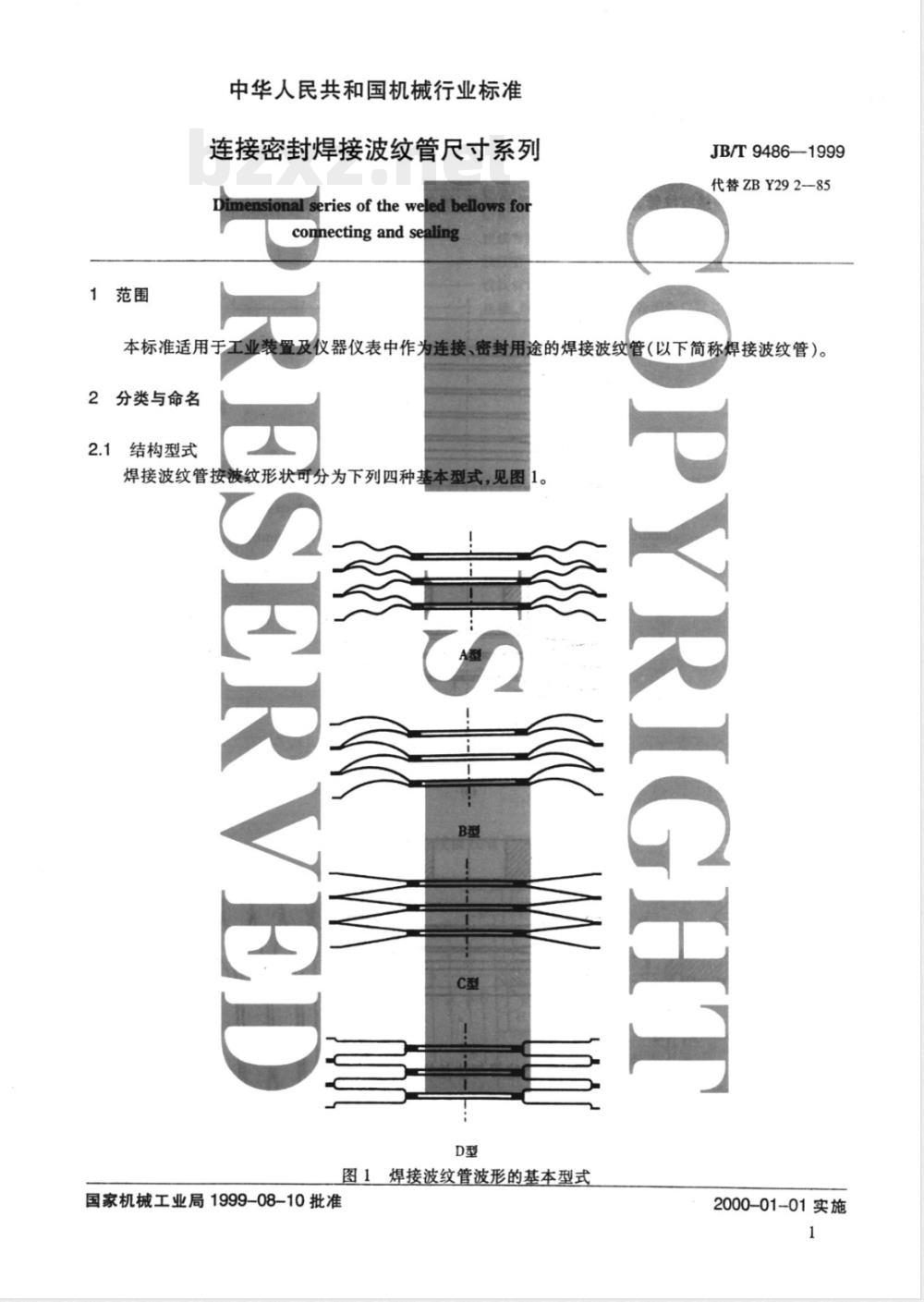

焊接波纹管按波纹形状可分为下列四种基本型式，见图1SERVED
图1焊接波纹管波形的基本型式
国家机械工业局1999-08-10批准2000-01-01实施
JB/T9486—1999

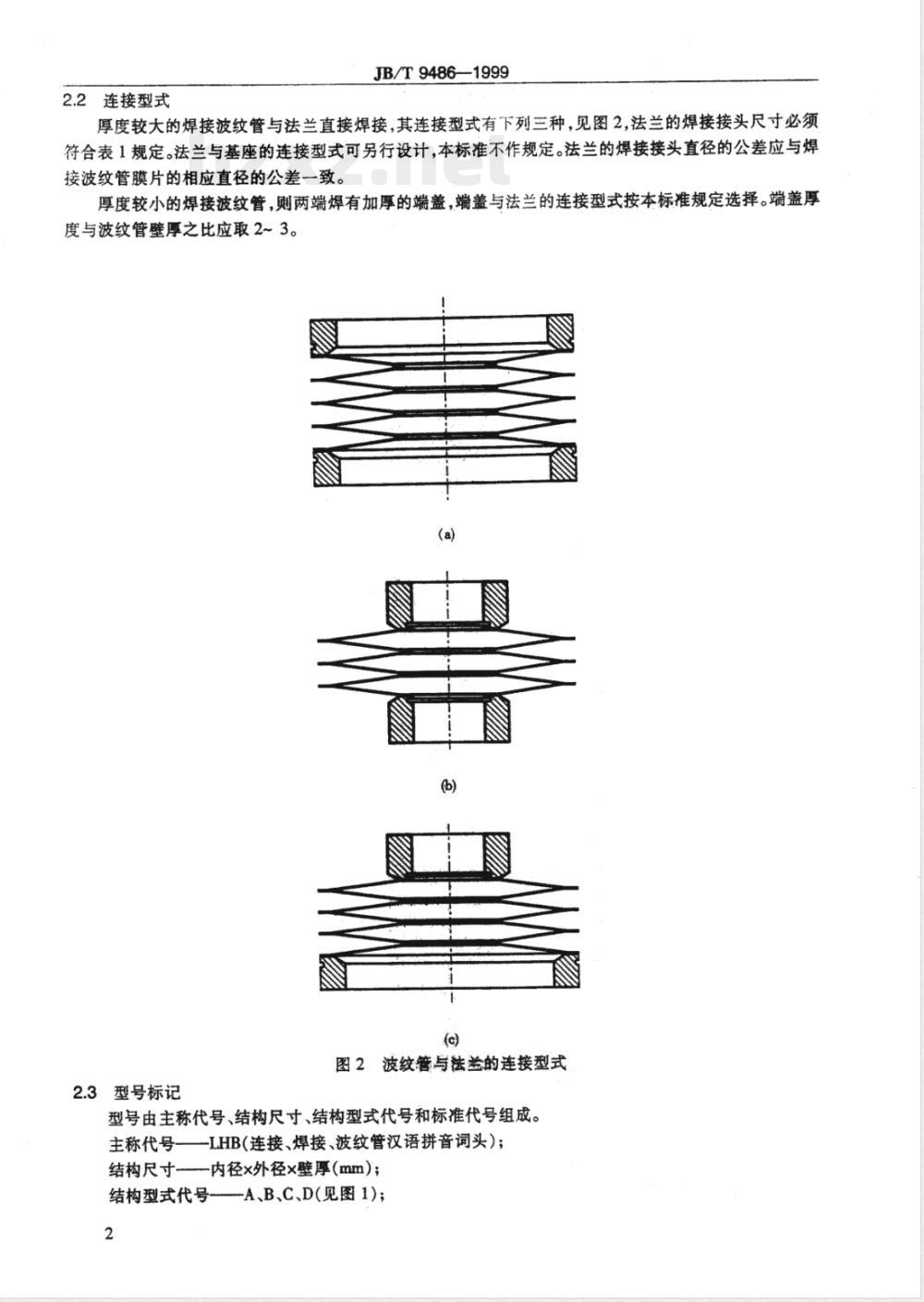

2.2连接型式
厚度较大的焊接波纹管与法兰直接焊接，其连接型式有下列三种，见图2,法兰的焊接接头尺寸必须符合表1规定。法兰与基座的连接型式可另行设计，本标准不作规定。法兰的焊接接头直径的公差应与焊接波纹管膜片的相应直径的公差一致。厚度较小的焊接波纹管，则两端焊有加厚的端盖，端盖与法兰的连接型式按本标准规定选择。端盖厚度与波纹管壁厚之比应取2~3。
图2波纹管与法盖的连接型式
2.3型号标记
型号由主称代号、结构尺寸、结构型式代号和标准代号组成。LHB(连接、焊接、波纹管汉语拼音词头）；主称代号-
结构尺寸—内径x外径×壁厚(mm）；结构型式代号—A、B、C、D(见图1)；2
标准代号-—JB/T9486—1999。
JB/T9486-1999
例如A型焊接波纹管内径20mm，外径40mm，壁厚0.20mm，其标记为：LHB20×40×0.20A

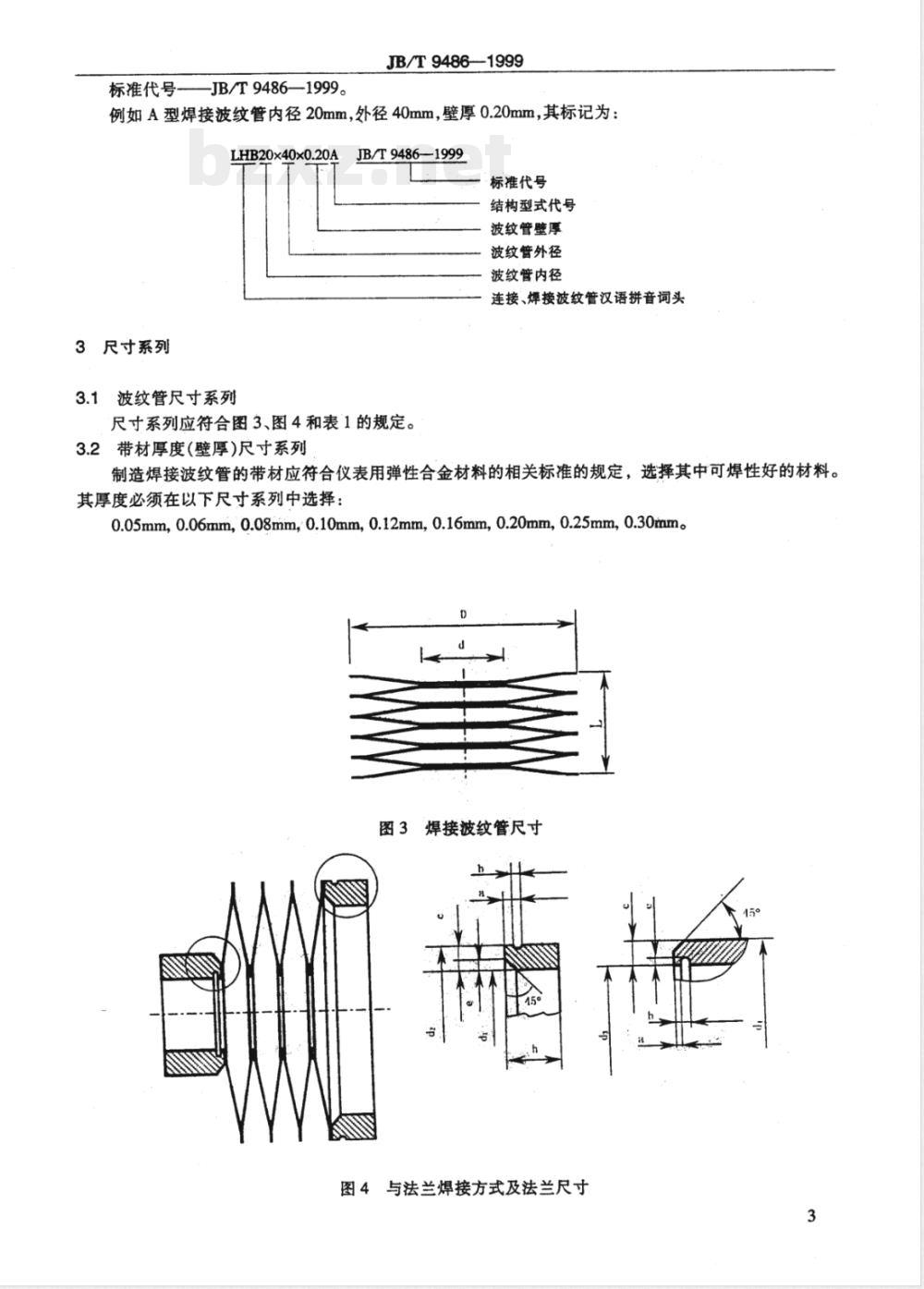

3尺寸系列
3.1波纹管尺寸系列
JB/T9486—1999
标准代号
结构型式代号
波纹管壁厚
波纹管外径
波纹管内径
连接、焊接波纹管汉语拼音词头尺寸系列应符合图3、图4和表1的规定。3.2带材厚度(壁厚)尺寸系列
制造焊接波纹管的带材应符合仪表用弹性合金材料的相关标准的规定，选择其中可焊性好的材料。其厚度必须在以下尺寸系列中选择：0.05mm，0.06mm,0.08mm,0.10mm，0.12mm,0.16mm，0.20mm,0.25mm，0.30mm。图3焊接波纹管尺寸
图4与法兰焊接方式及法兰尺寸
膜片公差
焊后公差
JB/T9486—1999
膜片公差
焊后公差
膜片公差
焊后公差
JB/T9486—1999
表1 (续)
膜片公差
焊后公葬
膜片公差
焊后公差
JB/T9486—-1999
表1 （完）
膜片公差
焊后公差
注：当法兰与机体连接端的直径大于d时，必须h≥20；小于d时h不限。HOO
