本标准适用于锰铜电阻合金中硅量的侧定。测定范围;1.00%～2.00%。 JB/T 9493.6-1999 锰铜和新康铜电阻合金化学分析方法 高氯酸脱水重量法测定硅量 JB/T9493.6-1999 标准下载解压密码：www.bzxz.net

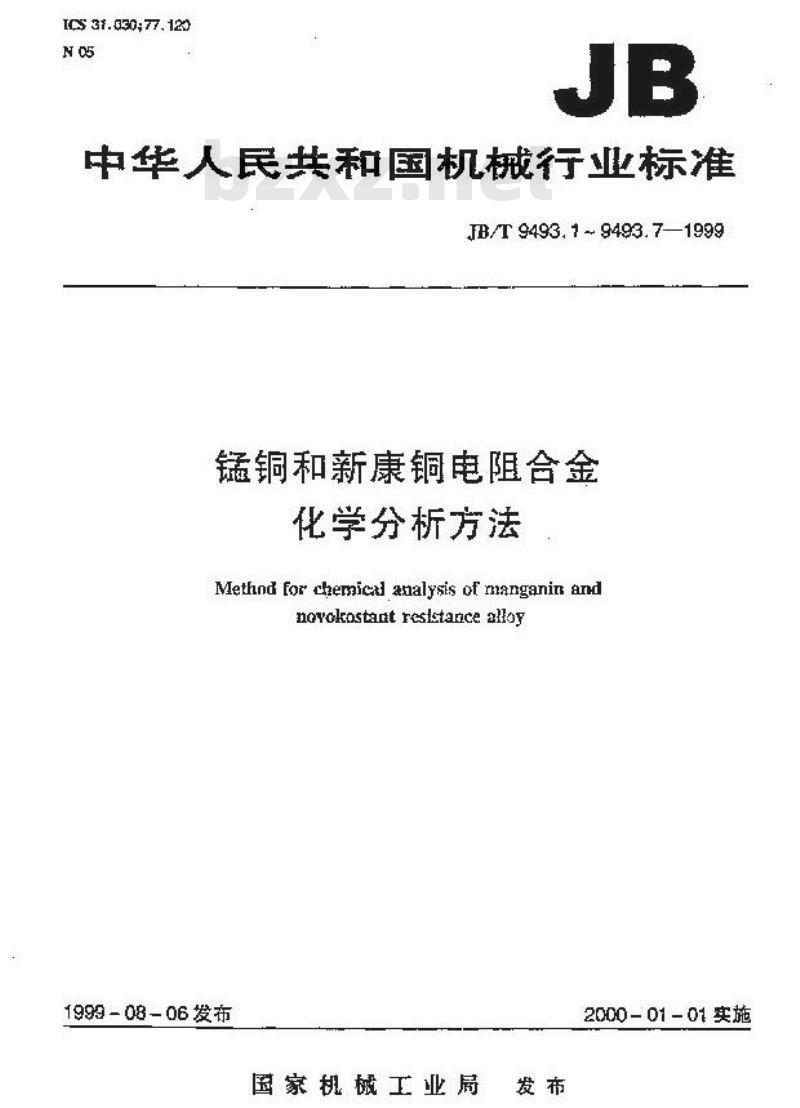

IOS 31. 030;77, 120
中华人民共和国机械行业标准
JB/T 9493.1~9493.7—1999
锰铜和新康铜电阻合金
化学分析方法wwW.bzxz.Net
Methnd for cheraicad analysis of nanganin andnovokostantreskstancealoy
1999-08-06发布
国家机械工业局
2000-01-01实施
JB/T 9493.6—1999
本际准是对ZBH13001.6—88（标制和影康铜电阳合金化学分析方法氯嵌脱水玉法诞定砖盘》的够订。本标准根据G月1.！-1993对源标范作了给母、文字上的修改，主要技案内容数膏变化。东软弹自实施之日起，代替ZB313001.（一88。本标性由仪装功能材料标准化技术变员会提出并归口。本标准女审庆位索材料府党所、上将合金广负责越。志标难1988年8月首饮发布：
1范函
中华人民共和画机械行亚标准
锰铜和新康铜电阻合金化学分析方法高氯酸脱水重量法测定硅量
Miedod for chemfcal amialysai ot maungaria analDowoksostant restatance alloybe perchrieric sciu delydratto gnimetrle methodfor th dcterninaton f silicon comitent本标准遵用于链制出合金中破量的测定。测定范国；1.00%2.00%2引用标准
JB/T9493.6—1999
代容 13 001. 6--38
下列标滤所包含前杀文，通过在本标准中引用而物成为本标准的感文。本标准内鼓别，所示版本均为有效。断有标准部会嵌单订，便满术标作的各方应操讨使用下列标准最新版本的可能性。心日T1467—1978冶金产品化学分析方法标准的总则及一般规定3方法要
试拌经稀销轻滚斜后，用高氧酸蒸发日烟使硅酸兑水，过滤洗净后，灼烧成二化硅，用一氢氧跑处理倪硅生成四效比择发除去。主除陆前后的质盘差计算硅的百分合其。本标延所用分板天平、分折月水，学剂和仅需，以及有效数牢和式许差的应军，沟应符合（B/T1457的规定。
4 试剂和仪器
4.1消或（t+2)
4.2高（签度1.)。
4.3蓝额数（密度1.15g/l)
4.4 疏酸(+1)。
4.5过氧化至格浪（1+9)
热秘（5+95）
5分析步骤
5.1 试栏量
称取或样2.0000g
5.2、空白试验
暴机械工业局1999-08-06准
2000-01-01实施

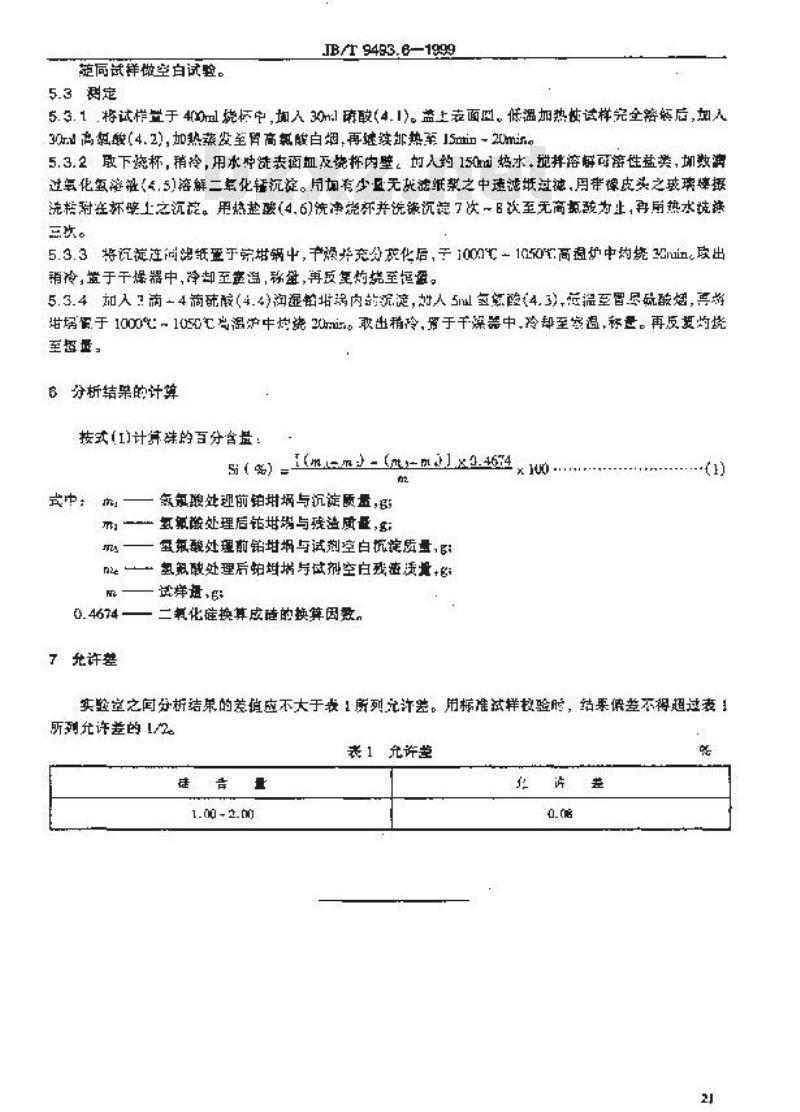

范厕武样做空白试验。
5.3测定
JB/T9493.6—1999
5.3.1.将试样于4(0ml烧怀中，加入30m:1确酸(4.1)。益上表面回。低温加热恢试样完全落后，加人30rl高缴（4.2）,加热蒸安至胃高氯能白烟，再继续邮热至15mmin-20min5.3.2敢下烧杯，稍冷，用水将洗表面血及烧杯内壁。切入约150ai水，搅拌溶孵可密性益类，加数离过氧化氢落泄（4.5）落解二氧化锤沉淀。月加有少无我滤纸業之中速滤抵过滤，用带像皮头之玻璃悼据洗格附在杯壁上之沉淀。用热整磁（4.6)洗净烧杯并洗谈沉接7次~B次至无高氧酸为非，再用热水洗族三次。
5.3.3将沉旋连间滤纸置于完增锅中，丰燥并充分范化后，于1000℃1050高益炉中约烧0min。政出消冷，置于干燥器中，冷却至壶温，称垒，再反灼烧至恒盈。5.3.4加入2病-4滴硫酸（4.4)沟湿拍弱内的沉淀，如人5nl氢您险（4.3).低提至留尽品酸烟，喜游诺璃军于1000%℃～1050℃为炉中炉瓷20mi。取出稍玲，胃于干深器中，冷却至室温，标量。再反复均烧至重。
B分析结果的计算
按式（I)计算殊的百分含量：
5i( %) _I(mm- (m-md)x0-4674 x 0 .(1)
氢知跟处现前铂措圾与沉淀质量，B；式中，
而氢氧蔽处理后钜竭与残溢质量,，多；氢瓶酸处理前铂甘竭与试刻空白抗淀质量，明氢鬼酸处理后帕均端与试剂空白戏率透量+的n2e-
7充许差
试样适、6
二氧化症换算成硅的换算因数。实验率之间分析结果的差值应不大于表1所列无计装。用标难试样拟验略，结果假差不得超过率1所列允许差的1/2
表1充许垫
1. 00 - 2. )
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
