JB/T 6060.3-1992
基本信息
标准号： JB/T 6060.3-1992
中文名称：锤锻模 垫片
标准类别：机械行业标准(JB)
标准状态：现行
发布日期：1992-05-05
实施日期：1993-07-01
出版语种：简体中文
下载格式：.rar.pdf
下载大小：21541
标准分类号
中标分类号：机械>>工艺装备>>J46模具
关联标准
出版信息
出版社：机械工业出版社
页数：2页
标准价格：8.0 元
出版日期：1993-05-01
相关单位信息
起草人：武榕、张蕾、汤耀明、黄春
起草单位：机械电子工业部北京机电研究所
归口单位：机械电子工业部北京机电研究所
提出单位：机械电子工业部北京机电研究所
发布部门：中华人民共和国机械电子工业部
标准简介
本标准规定了锻模用楔和键块的垫片的结构、尺寸、材料、热处理及标记。本标准适用于锤及螺旋压力机锻模的楔和键块的配用垫片。 JB/T 6060.3-1992 锤锻模 垫片 JB/T6060.3-1992 标准下载解压密码：www.bzxz.net
标准图片预览
标准内容

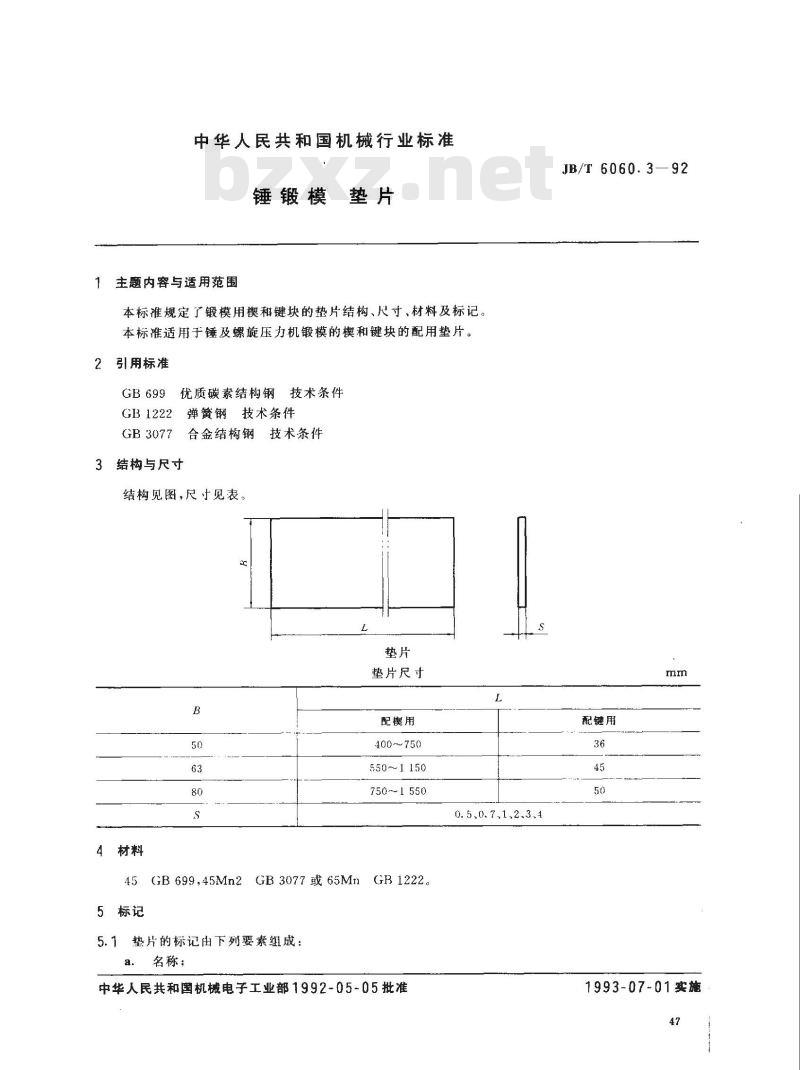

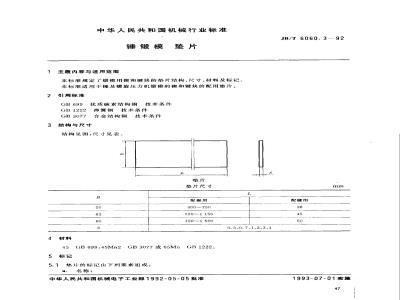

中华人民共和国机械行业标准
锤锻模垫片下载标准就来标准下载网
主题内容与适用范围
本标准规定了锻模用楔和键块的垫片结构、尺寸、材料及标记。本标准适用于锤及螺旋压力机锻模的楔和键块的配用垫片。引用标准
GB699优质碳素结构钢
技术条件
GB1222弹簧钢技术条件
GB3077合金结构钢技术条件
3结构与尺寸
结构见图，尺寸见表。
垫片尺寸
配模用
4材料
400~750
550~1150
750~-1550
0.5.0.7.1.2.3.4
45GB699,45Mn2GB3077或65MnGB1222。5标记
5.1垫片的标记由下列要素组成：名称；
中华人民共和国机械电子工业部1992-05-05批准JB/T6060.3—92
配键用
1993-07-01实施

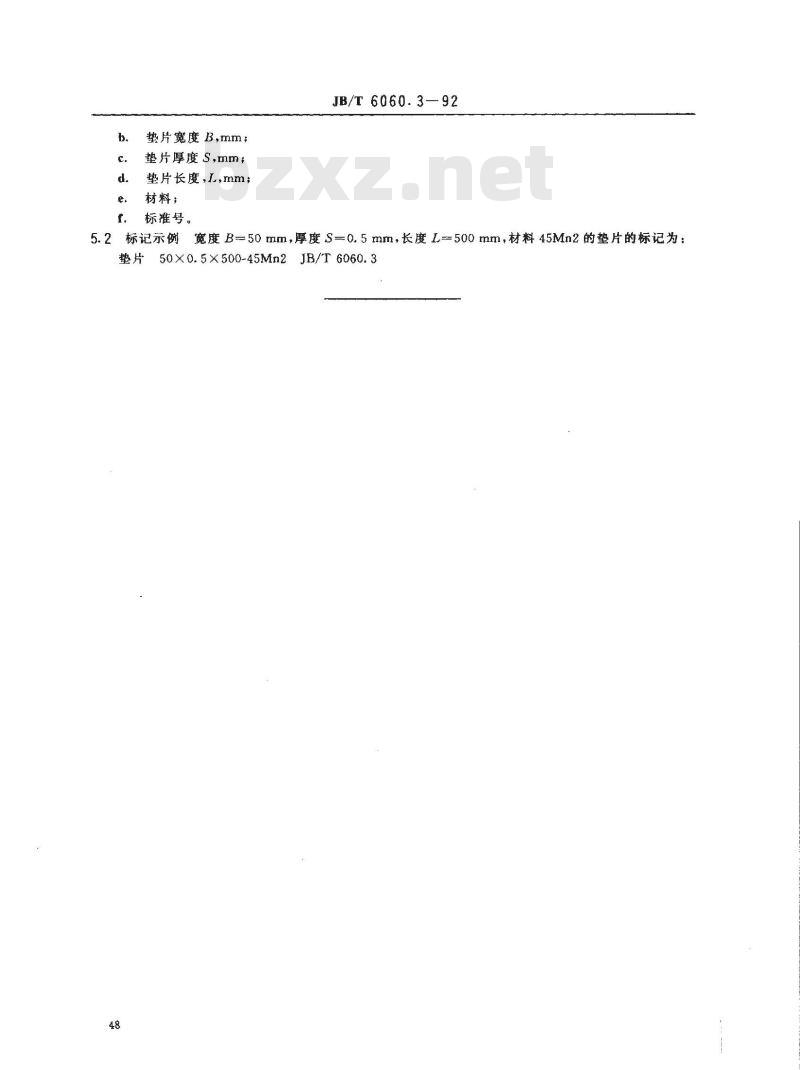

垫片宽度B,mm；
垫片厚度S，mm；
垫片长度，L.mm；
材料；
标罹号。
JB/T6060.3—92
宽度B=50mm，厚度S=0.5mm，长度L=500mm，材料45Mn2的垫片的标记为：5.2
标记示例
垫片50×0.5×500-45Mn2JB/T6060.348
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
