JB/T 5110.3-1991
基本信息
标准号： JB/T 5110.3-1991
中文名称：螺旋压力机锻模 模块技术条件
标准类别：机械行业标准(JB)
标准状态：现行
发布日期：1991-07-15
实施日期：1992-07-01
出版语种：简体中文
下载格式：.rar.pdf
下载大小：41237
标准分类号
中标分类号：机械>>工艺装备>>J46模具
关联标准
出版信息
出版社：中国机械工业出版社
页数：3页
标准价格：8.0 元
出版日期：1992-07-01
相关单位信息
起草人：武榕、张蕾、汤耀明、黄春
起草单位：机械电子工业部北京机电研究所
归口单位：机械电子工业部北京机电研究所
提出单位：机械电子工业部北京机电研究所
发布部门：中华人民共和国机械电子工业部
标准简介
本标准规定了螺旋压力机锻模模块的通用技术条件。本标准适用于螺旋压力机锻模圆形模块和矩形模块的制造及管理。 JB/T 5110.3-1991 螺旋压力机锻模 模块技术条件 JB/T5110.3-1991 标准下载解压密码：www.bzxz.net
标准图片预览
标准内容

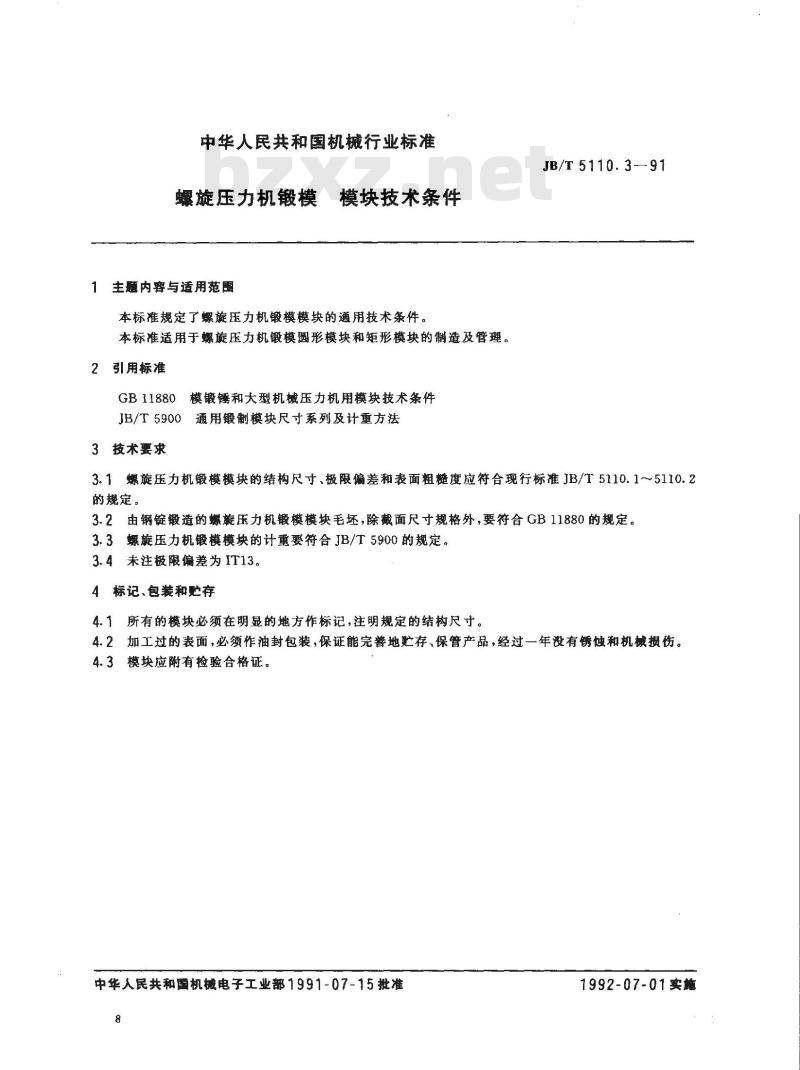

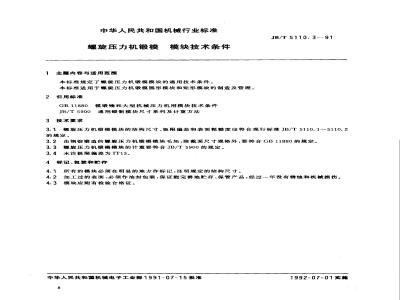

中华人民共和国机械行业标准
螺旋压力机锻模
1主题内容与适用范围
模块技术条件
本标准规定了螺旋压力机锻模模块的通用技术条件。本标准适用于螺旋压力机锻模圆形模块和矩形模块的制造及管理。2引用标准
GB11880模锻锤和大型机械压力机用模块技术条件JB/T5900通用锻制模块尺寸系列及计重方法3技术要求
JB/T 5110.3-91
3.1螺旋压力机锻模模块的结构尺寸、极限偏差和表面粗糙度应符合现行标准JB/T5110.1~～5110.2的规定。bzxz.net
3.2由钢锭锻造的螺旋压力机锻模模块毛坏，除截面尺寸规格外，要符合GB11880的规定。3.3螺旋压力机锻模模块的计重要符合JB/T5900的规定。3.4未注极限偏差为IT13。
4标记、包装和贮存
4.1所有的模块必须在明显的地方作标记，注明规定的结构尺寸。4.2加工过的表面，必须作油封包装，保证能完善地贮存、保管产品，经过一年没有锈蚀和机械损伤。4.3模块应附有检验合格证。
中华人民共和国机械电子工业部1991-07-15批准8
1992-07-01实施
JB/T 5110. 3—91

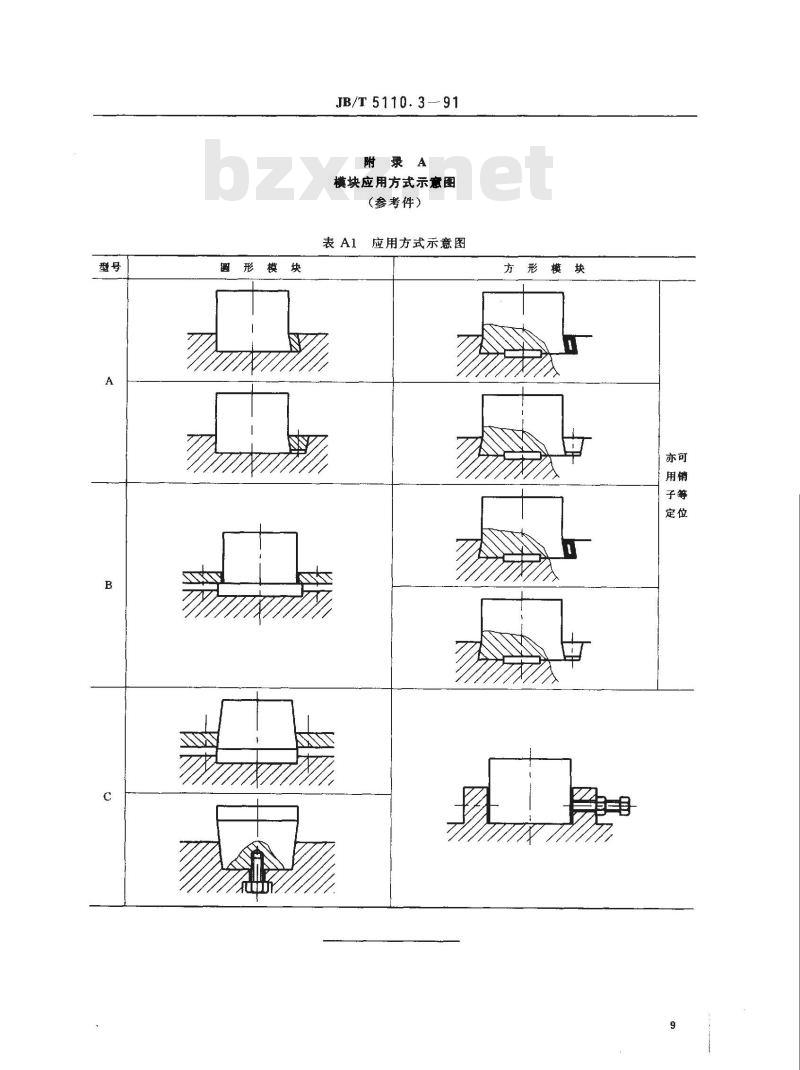

附录A
模块应用方式示意图
（参考件）
应用方式示意图

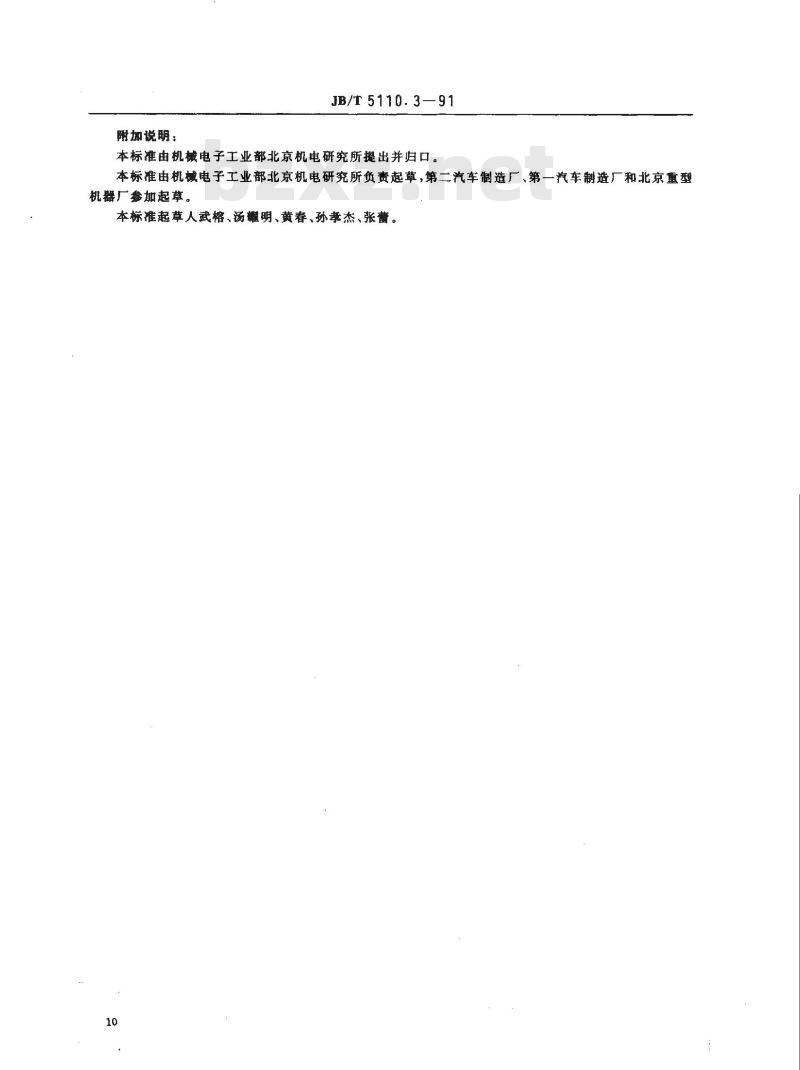

附加说明：
JB/T5110.3—91
本标准由机械电子工业部北京机电研究所提出并归口。本标准由机械电子工业部北京机电研究所负责起草，第二汽车制造厂、第一汽车制造厂和北京重型机器厂参加起草。
本标准起草人武榕、汤耀明、黄春、孙孝杰、张蓄。10
