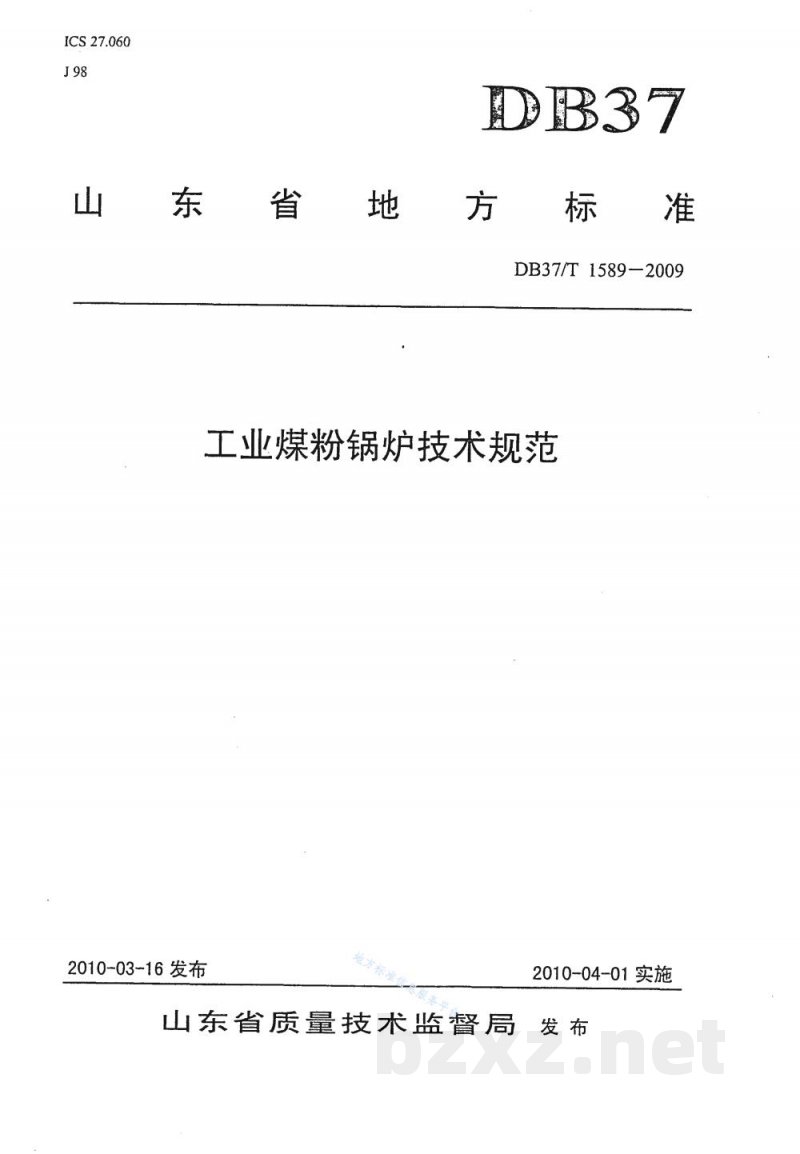

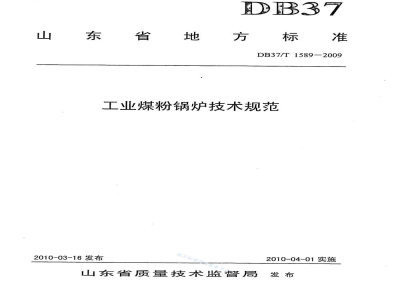

ICS 27.060
J 98
DB 37
山东省地方标准
DB37/T 1589-2009

工业煤粉锅炉技术规范

2010-03-16发布
2010-04-01实施

山东省质量技术监督局 发布

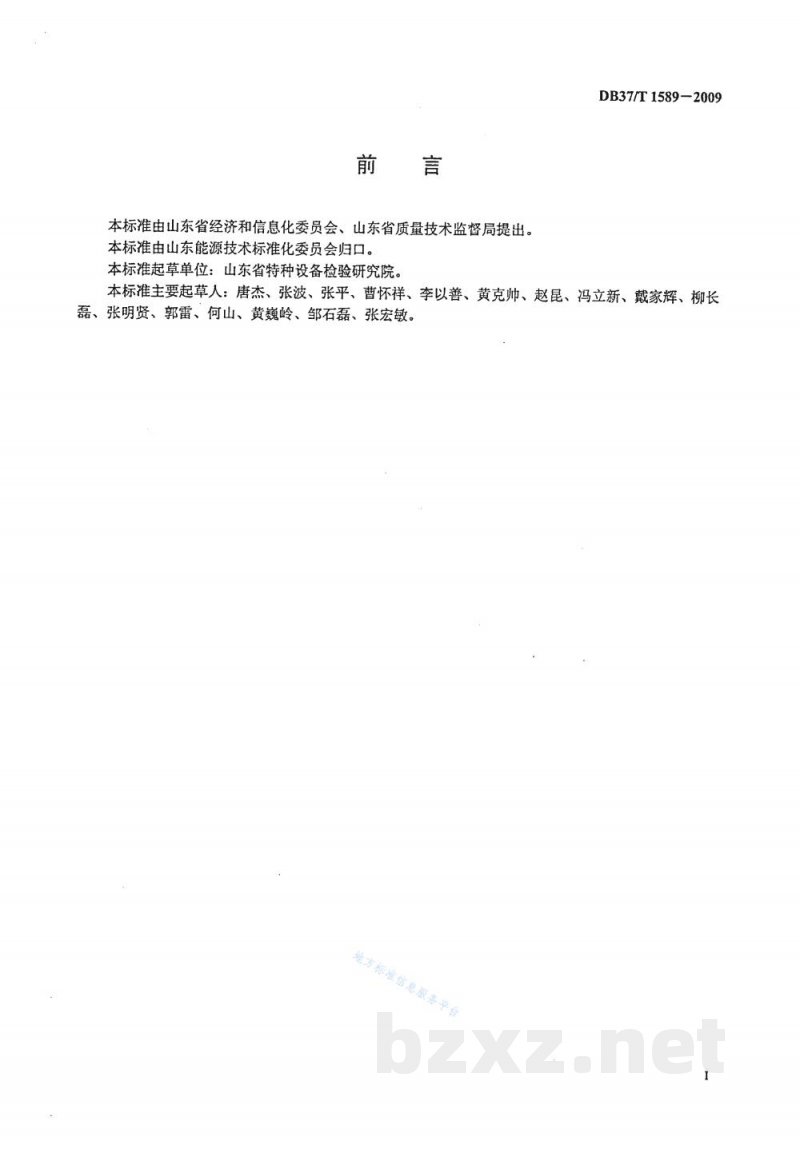

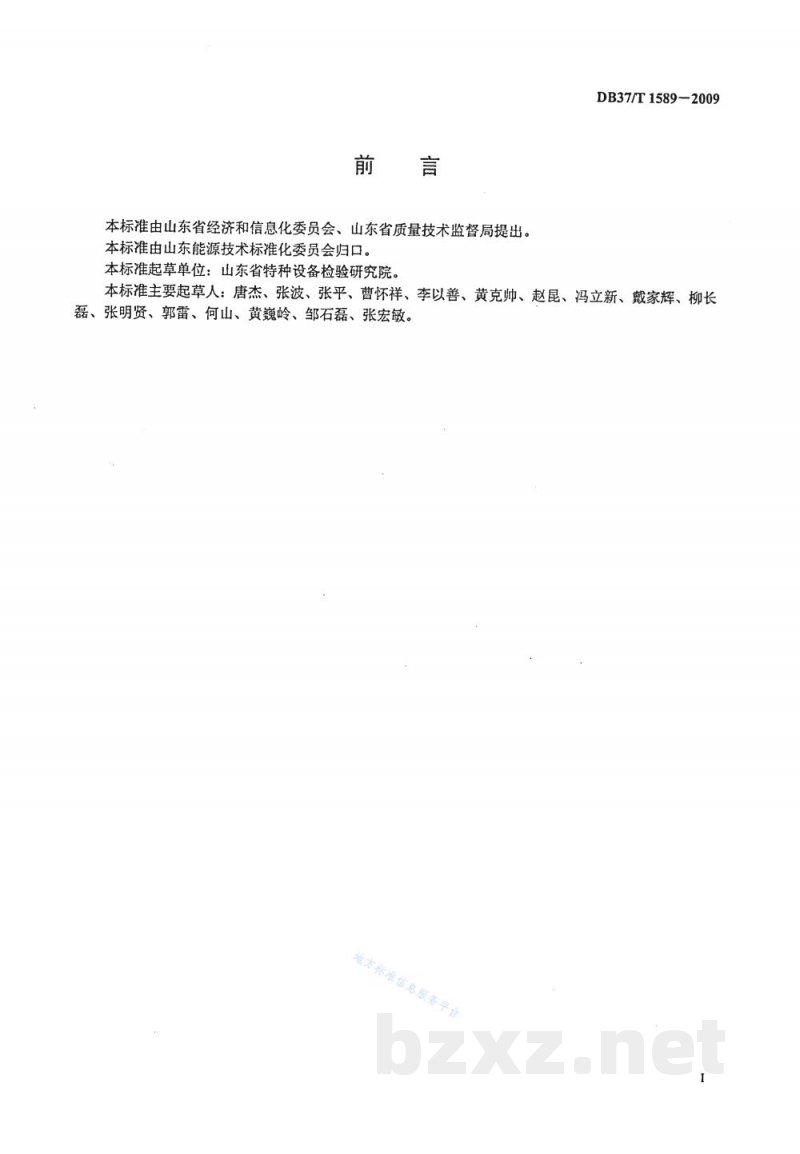

前言

本标准由山东省经济和信息化委员会、山东省质量技术监督局提出。
本标准由山东能源技术标准化委员会归口。
本标准起草单位：山东省特种设备检验研究院。
本标准主要起草人：唐杰、张波、张平、曹怀祥、李以善、黄克帅、赵昆、冯立新、戴家辉、柳长磊、张明贤、郭雷、何山、黄巍岭、邹石磊、张宏敏。

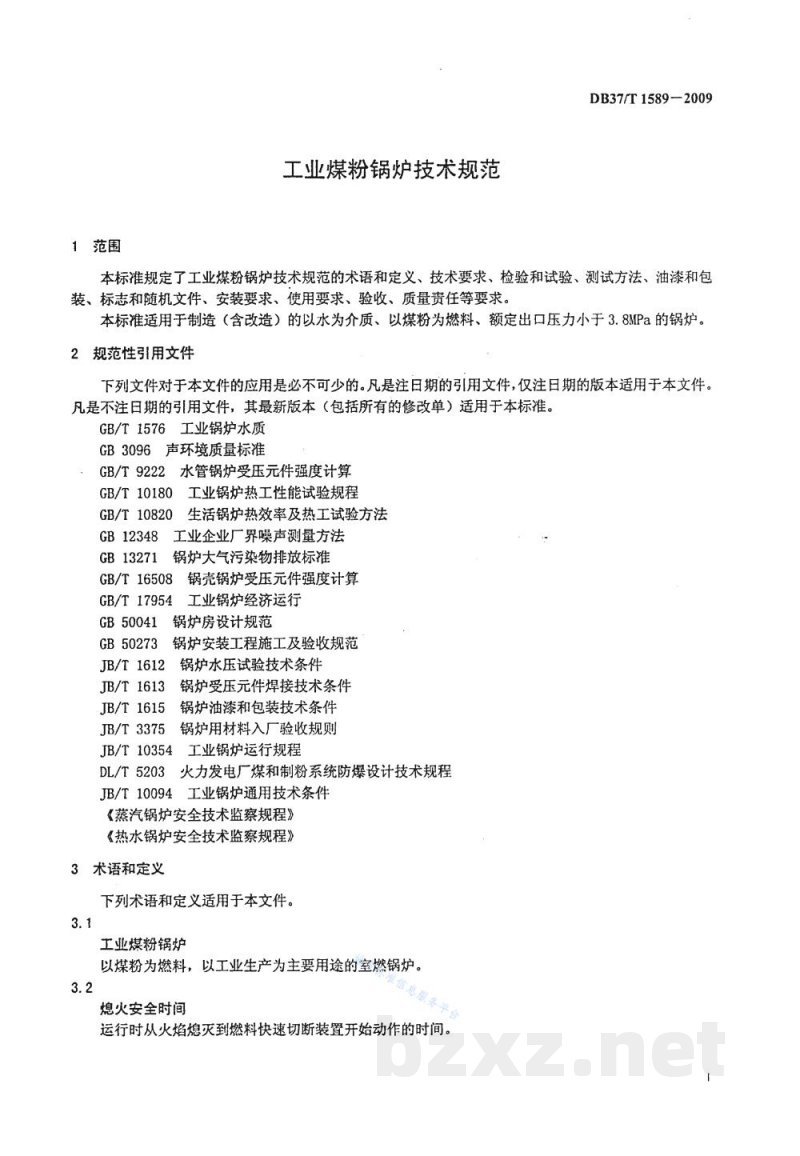

1 范围

本标准规定了工业煤粉锅炉技术规范的术语和定义、技术要求、检验和试验、测试方法、油漆和包装、标志和随机文件、安装要求、使用要求、验收、质量责任等要求。
本标准适用于制造（含改造）的以水为介质、以煤粉为燃料、额定出口压力小于3.8MPa的锅炉。

2 规范性引用文件

下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。
GB/T 1576 工业锅炉水质
GB 3096 声环境质量标准
GB/T 9222 水管锅炉受压元件强度计算
GB/T 10180 工业锅炉热工性能试验规程
GB/T 10820 生活锅炉热效率及热工试验方法
GB 12348 工业企业厂界噪声测量方法
GB 13271 锅炉大气污染物排放标准
GB/T 16508 锅壳锅炉受压元件强度计算
GB/T 17954 工业锅炉经济运行
GB 50041 锅炉房设计规范
GB 50273 锅炉安装工程施工及验收规范
JB/T 1612 锅炉水压试验技术条件
JB/T 1613 锅炉受压元件焊接技术条件
JB/T 1615 锅炉油漆和包装技术条件
JB/T 3375 锅炉用材料入厂验收规则
JB/T 10354 工业锅炉运行规程
DL/T 5203 火力发电厂煤和制粉系统防爆设计技术规程
JB/T 10094 工业锅炉通用技术条件
《蒸汽锅炉安全技术监察规程》
《热水锅炉安全技术监察规程》

3 术语和定义

下列术语和定义适用于本文件。

3.1
工业煤粉锅炉
以煤粉为燃料，以工业生产为主要用途的室燃锅炉。

3.2
熄火安全时间
运行时从火焰熄灭到燃料快速切断装置开始动作的时间。

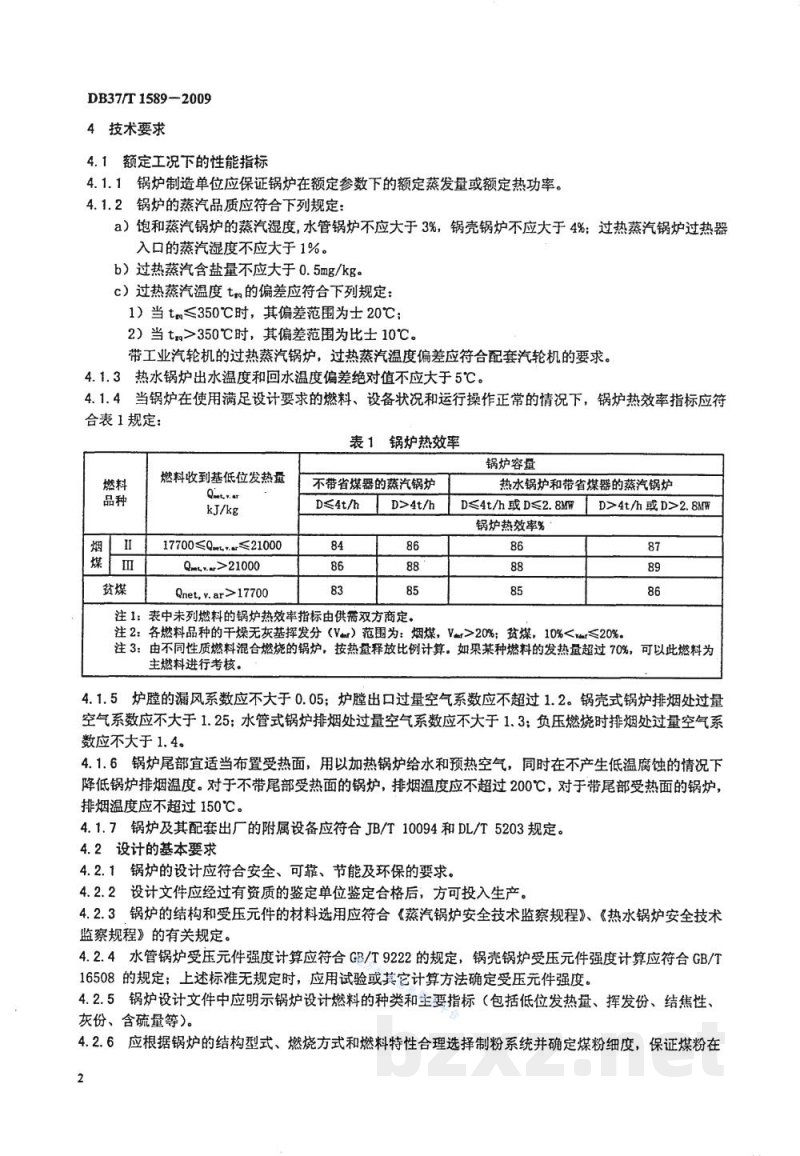

4 技术要求

4.1 额定工况下的性能指标

4.1.1 锅炉制造单位应保证锅炉在额定参数下的额定蒸发量或额定热功率。

4.1.2 锅炉的蒸汽品质应符合下列规定：
a) 饱和蒸汽锅炉的蒸汽湿度，水管锅炉不应大于3%，锅壳锅炉不应大于4%；过热蒸汽锅炉过热器入口的蒸汽湿度不应大于1%。
b) 过热蒸汽含盐量不应大于0.5mg/kg。
c) 过热蒸汽温度t的偏差应符合下列规定：
1) 当t≤350℃时，其偏差范围为±20℃；
2) 当t>350℃时，其偏差范围为±10℃。
带工业汽轮机的过热蒸汽锅炉，过热蒸汽温度偏差应符合配套汽轮机的要求。

4.1.3 热水锅炉出水温度和回水温度偏差绝对值不应大于5℃。

4.1.4 当锅炉在使用满足设计要求的燃料、设备状况和运行操作正常的情况下，锅炉热效率指标应符合表1规定：

表1 锅炉热效率

燃料品种：烟煤 (17700≤Qnet,ar≤21000 kJ/kg), 烟煤 (Qnet,ar>21000 kJ/kg), 贫煤 (Qnet,ar>17700 kJ/kg)

不带省煤器的蒸汽锅炉：
D≤4t/h: 84%, 86%, 83%
D>4t/h: 86%, 88%, 85%

热水锅炉和带省煤器的蒸汽锅炉：
D≤4t/h 或 D≤2.8MW: 86%, 88%, 85%
D>4t/h 或 D>2.8MW: 87%, 89%, 86%

注1：表中未列燃料的锅炉热效率指标由供需双方商定。
注2：各燃料品种的干燥无灰基挥发分（Var）范围为：烟煤，Var>20%；贫煤，10%注3：由不同性质燃料混合燃烧的锅炉，按热量释放比例计算。如果某种燃料的发热量超过70%，可以此燃料为主燃料进行考核。

4.1.5 炉膛的漏风系数应不大于0.05；炉膛出口过量空气系数应不超过1.2。锅壳式锅炉排烟处过量空气系数应不大于1.25；水管式锅炉排烟处过量空气系数应不大于1.3；负压燃烧时排烟处过量空气系数应不大于1.4。

4.1.6 锅炉尾部宜适当布置受热面，用以加热锅炉给水和预热空气，同时在不产生低温腐蚀的情况下降低锅炉排烟温度。对于不带尾部受热面的锅炉，排烟温度应不超过200℃；对于带尾部受热面的锅炉，排烟温度应不超过150℃。

4.1.7 锅炉及其配套出厂的附属设备应符合JB/T 10094和DL/T 5203规定。

4.2 设计的基本要求

4.2.1 锅炉的设计应符合安全、可靠、节能及环保的要求。

4.2.2 设计文件应经过有资质的鉴定单位鉴定合格后，方可投入生产。

4.2.3 锅炉的结构和受压元件的材料选用应符合《蒸汽锅炉安全技术监察规程》、《热水锅炉安全技术监察规程》的有关规定。

4.2.4 水管锅炉受压元件强度计算应符合GB/T 9222的规定，锅壳锅炉受压元件强度计算应符合GB/T 16508的规定；上述标准无规定时，应用试验或其它计算方法确定受压元件强度。

4.2.5 锅炉设计文件中应明示锅炉设计燃料的种类和主要指标（包括低位发热量、挥发份、结焦性、灰份、含硫量等）。

4.2.6 应根据锅炉的结构型式、燃烧方式和燃料特性合理选择制粉系统并确定煤粉细度，保证煤粉在2
