JB/T 4740-1997
基本信息
标准号： JB/T 4740-1997
中文名称：空冷式换热器型式与基本参数
标准类别：机械行业标准(JB)
英文名称： Types and basic parameters of air-cooled heat exchangers
标准状态：已作废
发布日期：1997-07-18
实施日期：1997-12-01
出版语种：简体中文
下载格式：.rar.pdf
下载大小：KB
标准分类号
中标分类号：机械>>通用机械与设备>>J75换热设备
关联标准
替代情况：JB 1415-84
出版信息
页数：41页
标准价格：14.0 元
相关单位信息
发布部门：机械工业部
标准简介
本标准规定了鼓风式、引风式空冷式换热器的型式与管束、构架、风机、百叶窗等部件的公称尺寸和基本参数。本标准适用于石油及化学工业用空冷器，也适用于其它工业部门相类似的空冷器。 JB/T 4740-1997 空冷式换热器型式与基本参数 JB/T4740-1997 标准下载解压密码：www.bzxz.net
标准图片预览
标准内容

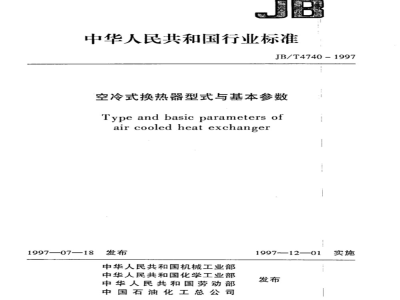

中华人民共和国行业标准
JB/T4740-1997
空冷式换热器型式与基本参数
Type and basic parameters ofair cooled heat exchanger
1997—07—18发布
中华人民共和国机械工业部
中华人民共和国化学工业部
中华人民共和国劳动部
中国石油化工总公司
1997—12—01
中国石油化工总公司
中石化［1997]咨字406号
关于颁发《空冷式换热器型式与基本参数》行业标准的通知
各有关单位：
现颁发《空冷式换热器型式与基本参数》推荐性行业标准，自一九九七年十二月一日实施。
标准的名称及编号如下：
JB/T4740—1997空冷式换热器型式与基本参数（代替JB1415--84空气冷却器型式与基本参数）
为使该项标准能够及时贯彻实施，其出版发行工作，资成全国压力容器标准化技术委员会组织完成。
一九九七年七月十八日
主题词：行业标准
抄送：国家技术监督局
中国石油化工总公司办公厅
一九九七年八月十二日印
本标准是根据GB/T15386—94(空冷式换热器》对JB1415-84(空气冷却器型式与基本参数》进行修订的。
依据GB/T15386—94对JB1415-84进行修订时，删去了JB1415—84中的湿式空冷器及联合式空冷器两种型式，并根据我国目前空冷式换热器的发展状况和趋势，对空冷式换热器的基本参数进行了扩展及修改，且保留了JB1415一84中行之有效的条款。本标准与JB1415—84相比，增加了以下内容：-第2章引用标准
一第3章定义
本标准从生效之日起，同时代替JB1415一84。本标准由全国压力容器标准化技术委员会提出。本标准由全国压力容器标准化技术委员会换热设备分委员会归口。本标准由机械工业部兰州石油机械研究所负责起草。韩兰生刘延钰
姜学军
本标准主要起草人重
引用标准
组成与型式
构架·
百叶窗
中华人民共和国行业标准bZxz.net
空冷式换热器型式与基本参数
Type and basic parameters of air cooled heat exchangerJB/T4740-1997
代替JB1415-84
本标准规定了鼓风式、引风式空冷式换热器（以下简称\空冷器”)的型式与管束、构架、风机、百叶窗等部件的公称尺寸和基本参数。本标准适用于石油及化学工业用空冷器，也适用于其它工业部门相类似的空冷器。2引用标准
下列标准包含的条文，通过在本标准中引用而构成为本标准的条文。在标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨、使用下列标准最新版本的可能性。GB/T1538694空冷式换热器
3定义
本标准采用下列定义。
3.1趣化比
系指单位长度翅片管的总外表面积与其基管外表面积之比。3.2管束迎风面积之比
系指管束空气流通的最窄净截面积与管束迎风面积之比。.4组成与型式
4.1组成
空冷器由管束、构架、风机及百叶窗等组成。4.2·型式
空冷器型式分水平式和斜项式两种。空冷器的通风方式分鼓风式和引风式两种。见图1。4.3型号表示方法及零部件名称按GB/T15386的规定。5管束
5.1型式
：5.1.1水平式管束，见图2(a)。鼓风式水平管束(代号CP)；
引风式水平管束(代号YP)。
斜顶式管束(代号x),见图2(b)。机
中国石油化工总公司
1997-07—18批准
1实施
19971201
1.百叶窗
JB/T4740-1997
(a)鼓风式水平空冷器
(b)引风式水平空冷器
(c)鼓风式斜顶空冷器
JB/T4740 1997
(a)水平式管束
(b)斜顶式管束
5.2公称压力PN
1.0、1.6、2.5、4.0MPao
5.3·公称宽度BN
JB/T4740-1997
500、750、1000、1250、1500、1750、2000、2250、2500、2750、3000mm5.4实际宽度SN
系指管束两侧梁外缘之间的距离。5.5翅片管
翅片管参数的符号见图3。
(a)L型翅片管(代号L)
(b)双L型翅片管(代号LL)
(d)双金属轧制翅片管(代号DR）图3
(c)滚花型翅片管(代号KL)
(e)镶嵌型翅片管(代号G)
翅片管主要特性参数及排列
翅片高度h：12.5、16mm。
JB/T4740-1997
翅片管长度L：3000、4500、6000、9000、10500、12000mm翅片管特性参数及排列型式见表1。表1
基管外径d
翅片外径D
通片名义厚度S
L、LL、KL、G
超片高度h
遇片数/m
翅片管的翅化比及管束迎风面积比见表2。表2
翅化比
逐片管型式
期片数/m
通片高度
翅化比
DR型题片管
复层厚度S
通片高度
h=16mm
翅片管排列
管心距
迎风面积比
遵片管型式
翅片数/m
管排数Z
渊化比
類片高度
水平式管束：4、5、6、8排。
斜顶式管束：3、4排。
管程数N
1、2、3、4、5、6、8。
JB/T4740-1997
表2(完）
迎风面
水平式管束的基本参数组合见表3。5.8
公称宽度
管排数Z
管程数N
1、2、4
1、23
1、2、4
1、2、5
1、2、3
1、2、4
1、2、5
1、2、3
1、2、4
1、2、5
1、2、3
1、2、4
1、2、4
1、2、3
1、2、4
1、2、4
1、2、5
1、2、3.6
1.2、4、8
翅化比
期片高度
h=16mm
翅片管长度L
迎风面积比
公称宽度
5.9管箱
管排数
管程数N
1、2、4
1、2、5
1、2、3、6
1、2、4、8
1、2、4
1、2、5
1、2、3、6
1、2、4、8
1、2、4
1、2、5
1、2、3.6
1、2、4、8
1、2、4
12、5
1、2、3、6
1、2、4、8
1、2、4
1、2、5
1、2、4、8
管箱型式见GB/T15386。
接管法兰
法兰标准：按图样要求。
JB/T47401997
表3(完)
法兰密封面型式：凸面、凹凸面、棒槽面。4500
摄片管长度L
接管公称直径DN：50、80、100、150、200、250、300mm。接管数量及位置尺寸见表4和图4。表4
公称宽度BN
按管数量
接管间距b
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
JB/T4740-1997
空冷式换热器型式与基本参数
Type and basic parameters ofair cooled heat exchanger
1997—07—18发布
中华人民共和国机械工业部
中华人民共和国化学工业部
中华人民共和国劳动部
中国石油化工总公司
1997—12—01
中国石油化工总公司
中石化［1997]咨字406号
关于颁发《空冷式换热器型式与基本参数》行业标准的通知
各有关单位：
现颁发《空冷式换热器型式与基本参数》推荐性行业标准，自一九九七年十二月一日实施。
标准的名称及编号如下：
JB/T4740—1997空冷式换热器型式与基本参数（代替JB1415--84空气冷却器型式与基本参数）
为使该项标准能够及时贯彻实施，其出版发行工作，资成全国压力容器标准化技术委员会组织完成。
一九九七年七月十八日
主题词：行业标准
抄送：国家技术监督局
中国石油化工总公司办公厅
一九九七年八月十二日印
本标准是根据GB/T15386—94(空冷式换热器》对JB1415-84(空气冷却器型式与基本参数》进行修订的。
依据GB/T15386—94对JB1415-84进行修订时，删去了JB1415—84中的湿式空冷器及联合式空冷器两种型式，并根据我国目前空冷式换热器的发展状况和趋势，对空冷式换热器的基本参数进行了扩展及修改，且保留了JB1415一84中行之有效的条款。本标准与JB1415—84相比，增加了以下内容：-第2章引用标准
一第3章定义
本标准从生效之日起，同时代替JB1415一84。本标准由全国压力容器标准化技术委员会提出。本标准由全国压力容器标准化技术委员会换热设备分委员会归口。本标准由机械工业部兰州石油机械研究所负责起草。韩兰生刘延钰
姜学军
本标准主要起草人重
引用标准
组成与型式
构架·
百叶窗
中华人民共和国行业标准bZxz.net
空冷式换热器型式与基本参数
Type and basic parameters of air cooled heat exchangerJB/T4740-1997
代替JB1415-84
本标准规定了鼓风式、引风式空冷式换热器（以下简称\空冷器”)的型式与管束、构架、风机、百叶窗等部件的公称尺寸和基本参数。本标准适用于石油及化学工业用空冷器，也适用于其它工业部门相类似的空冷器。2引用标准
下列标准包含的条文，通过在本标准中引用而构成为本标准的条文。在标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨、使用下列标准最新版本的可能性。GB/T1538694空冷式换热器
3定义
本标准采用下列定义。
3.1趣化比
系指单位长度翅片管的总外表面积与其基管外表面积之比。3.2管束迎风面积之比
系指管束空气流通的最窄净截面积与管束迎风面积之比。.4组成与型式
4.1组成
空冷器由管束、构架、风机及百叶窗等组成。4.2·型式
空冷器型式分水平式和斜项式两种。空冷器的通风方式分鼓风式和引风式两种。见图1。4.3型号表示方法及零部件名称按GB/T15386的规定。5管束
5.1型式
：5.1.1水平式管束，见图2(a)。鼓风式水平管束(代号CP)；
引风式水平管束(代号YP)。
斜顶式管束(代号x),见图2(b)。机
中国石油化工总公司
1997-07—18批准
1实施
19971201
1.百叶窗
JB/T4740-1997
(a)鼓风式水平空冷器
(b)引风式水平空冷器
(c)鼓风式斜顶空冷器
JB/T4740 1997
(a)水平式管束
(b)斜顶式管束
5.2公称压力PN
1.0、1.6、2.5、4.0MPao
5.3·公称宽度BN
JB/T4740-1997
500、750、1000、1250、1500、1750、2000、2250、2500、2750、3000mm5.4实际宽度SN
系指管束两侧梁外缘之间的距离。5.5翅片管
翅片管参数的符号见图3。
(a)L型翅片管(代号L)
(b)双L型翅片管(代号LL)
(d)双金属轧制翅片管(代号DR）图3
(c)滚花型翅片管(代号KL)
(e)镶嵌型翅片管(代号G)
翅片管主要特性参数及排列
翅片高度h：12.5、16mm。
JB/T4740-1997
翅片管长度L：3000、4500、6000、9000、10500、12000mm翅片管特性参数及排列型式见表1。表1
基管外径d
翅片外径D
通片名义厚度S
L、LL、KL、G
超片高度h
遇片数/m
翅片管的翅化比及管束迎风面积比见表2。表2
翅化比
逐片管型式
期片数/m
通片高度
翅化比
DR型题片管
复层厚度S
通片高度
h=16mm
翅片管排列
管心距
迎风面积比
遵片管型式
翅片数/m
管排数Z
渊化比
類片高度
水平式管束：4、5、6、8排。
斜顶式管束：3、4排。
管程数N
1、2、3、4、5、6、8。
JB/T4740-1997
表2(完）
迎风面
水平式管束的基本参数组合见表3。5.8
公称宽度
管排数Z
管程数N
1、2、4
1、23
1、2、4
1、2、5
1、2、3
1、2、4
1、2、5
1、2、3
1、2、4
1、2、5
1、2、3
1、2、4
1、2、4
1、2、3
1、2、4
1、2、4
1、2、5
1、2、3.6
1.2、4、8
翅化比
期片高度
h=16mm
翅片管长度L
迎风面积比
公称宽度
5.9管箱
管排数
管程数N
1、2、4
1、2、5
1、2、3、6
1、2、4、8
1、2、4
1、2、5
1、2、3、6
1、2、4、8
1、2、4
1、2、5
1、2、3.6
1、2、4、8
1、2、4
12、5
1、2、3、6
1、2、4、8
1、2、4
1、2、5
1、2、4、8
管箱型式见GB/T15386。
接管法兰
法兰标准：按图样要求。
JB/T47401997
表3(完)
法兰密封面型式：凸面、凹凸面、棒槽面。4500
摄片管长度L
接管公称直径DN：50、80、100、150、200、250、300mm。接管数量及位置尺寸见表4和图4。表4
公称宽度BN
按管数量
接管间距b
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
