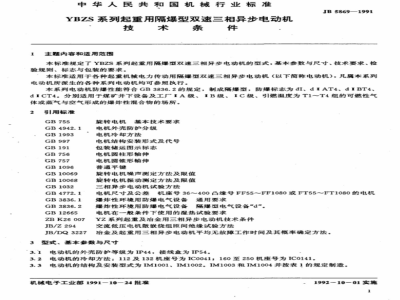

中华人民共和国机械行业标准
YBZS系列起重用隔爆型双速三相异步电动机技
主题内容和适用范围
JB5869—1991
本标准规定了YBZS系列起重用隔爆型双速三相异步电动机的型式，基本参数与尺寸、技术要求、检验规则、标志与包装的要求。
本标准适用于各种起重机械电力传动用隔爆型双速三相异步电动机（以下简称电动机），凡属本系列电动机所派生的各种系列电动机均可参照执行。本系列电动机防爆性能符合GB3836.2的规定，制成隔爆型，防爆标志为dI、dIAT4、dIBT4、dICT4。分别适用于煤矿并下设备及工厂IA级、IB级、IC级、引燃温度为T1～T4组的可燃性气体或蒸气与空气形成的爆炸性混合物的场所。2
引用标准
GB1993
GB1096
GB10069
GB10068
GB1032
GB12665
ZBK26007
JB/Z294
JB/DQ3227
旋转电机基本技术要求
电机外壳防护分级
电机冷却方法
电机结构安装形式及代号
包装储运图示标志
电机圆柱形轴伸
电机圆锥形轴伸
普通平键
旋转电机噪声测定方法及限值
旋转电机振动测定方法及限值
三相异步电动机试验方法
电机尺寸及公差机座号36～400凸缘号FF55～FF1080或FT55～FT1080的电机爆炸性环境用防爆电气设备通用要求爆炸性环境用防爆电气设备隔爆型电气设备“d”电机在一般条件下使用的湿热试验要求YZ系列起重及冶金用三相异步电动机技术条件交流低压电机散嵌绕组匝间绝缘试验方法冶金及起重用三相异步电动机平均无故障工作时间及其概率确定方法。3型式、基本参数与尺寸
3.1电动机的外壳防护等级为IP44，接线盒为IP54。3.2电动机的冷却方法：112及132机座号为IC0041；160至250机座号为IC01413.3电动机的结构及安装型式为IM1001、IM1002。IM1003和IM1004并按表1的规定制造。机械电子工业部1991-10-24批准1992-10-01实施
结构及安装形式
JB.5869—1991
IM1001
IM1003
IM1002
IM1004
制造范围(机座号)
112~160
180~250
112~160
180~250
3.4电动机在基准工作制时的额定功率应符合表2的规定。非基准工作制时的功率由制造厂另行给定。3.5工作制分为S2、S3、S4、及S5四种工作制，基准工作制高速\时为S3一25%，低速\时为S3一15%（即工作制为S3，基准负载持续率分别为25%，15%，每一工作周期为10min）。注：1）高速指同步转速为750～1500r/min；2)
低速指同步转速为300～375r/min，电动机的额定频率为50Hz，额定电压为380V。3.6
电动机在基准工作制时的速比，额定功率、转动惯量（J.）与机座号的对应关系应符合表2的规定。3.7
1500/375
3.8转动惯量的容差为十10%。
1000/375
750/300
电动机的尺寸及公差。
电动机的安装尺寸及其公差应符合图1与表3的规定；外形尺寸应不大于表3的规定（参见图3.9.1
JB58691991
ps0干
JB5869—1991
电动机轴伸键的尺寸及公差应符合表4的规定。表
轴伸直径
基本尺寸
基，本尺
电动机轴伸长度一半处的径向圆跳动公差应符合表5的规定。表5
>30~50
>5G~80
3.9.4电动机轴线对底脚支承平面的平行度公差为：0.50mm。电动机底脚支承平面的平面度公差应符合表6的规定。3.9.5
底脚外边缘距离的最大尺寸(AB或BB)>160~250
>250~400
>400~630
电动机轴伸键槽的对称度公差应符合表7的规定。表7
技术要求
圆跳动公
平面度公差
4.1电动机应符合本标准的要求，并按照规定的程序批准的图样及文件制造。4.2电动机在下列条件下使用时应能额定运行。公
4.2.1海拔不超过1000m，如果在海拔超过1000m使用时，应按GB755的规定处理差
4.2.2环境空气温度随季节而变化，但最高不超过40℃，最低不低于一15℃。如果电动机指定在环境空气温度高于或低于上述规定使用时，应按GB755的规定处理。4
JB5869—1991
最湿月份的月平均最高相对湿度为90%，同时该月份平均最低温度不高于25℃：户内使用。
按不同工作制的规定，频繁地起动，制动（电气或机械的）及逆转。4.2.5
经常地机震动及冲击。
电动机可在额定电压下直接起动。4.2.7
4.3电动机在额定电压，额定频率及基准工作制时，最大转矩与堵转转矩对额定转矩之比的保证值应符合表8的规定。
最大转矩/额定转矩
堵转转矩/额定转矩
电动机在额定电压、额定频率下，基准工作制时，堵转电流的保证值应符合表9的规定。表9
1500/375
105/25
140/40
电动机电气性能保证值的容差应符合表10的规定，表10
堵转转矩
最大转矩
堵转电流
1000/375
堵转电流
122/30
178/40
750/300
160/45
220/58
300/80
保证值的一15%
保证值的-10%
保证值的+15%
电动机运行期间电源电压和频率与额定值的偏差应符合GB755的规定。4.6
4.7电动机采用联轴器或正齿轮传动，采用正齿轮传动时，其齿轮节圆直径应不小于轴伸直径的2倍、4.8电动机采用F级绝缘，当海拔和环境空气温度符合4.2.1和4.2.2条规定时，电动机各发热部位的温升限值和允许温度应不超过表11的规定。如果试验地点和海拔的环境空气温度与第4.2.1和4.2.2条的规定不同时，温升限值应按GB755的规定修正。
电动机发热部位
绕组ico141
IC0041
外壳表面
JB5869-1991
允许温度与温升
电醒法
温度计法
温度计法
轴承允许温度是指在第4.2.2条所规定的环境空气温度下的数值，当在低于规定的环境空气温度下测量时，轴注，
承温度应为实测温度加规定的环境空气温度与实际环境空气温度之差，当三相电源平衡时，电动机三相空载电流中任何一相与三相平均值的偏差应不大于三相平均值的4.9
4.10电动机定子绕组的绝缘电阻，在热态下应不低于下式所求得的数值。R
式中：
R一一定子绕组绝缘电阻，MQ；
P—电动机的额定功率，kW；
U一定子额定电压，V。
4.11电动机定子绕组对地应能承受为时1min的绝缘耐电压试验而不发生击穿。试验电压的额率为50Hz，并尽可能为正弦波形的交流电压，当电动机功率大于或等于1kW时，试验电压的有效值为1000V+2U1。当电动机功率小于1kW时，试验电压的有效值为500V+2U1。4.12电动机的定子绕组应能承受臣间耐冲击电压试验而不击穿，其冲击电压峰值和试验方法按JB/Z294的规定进行。
4.13电动机在热态和逐渐增加转矩的情况下，应能承受第4.3条规定的高速时最大转矩及4.5条规定的容差，历时15s的短时过转矩试验而不发生转速突变，停转及有害变形，此时，电压和频率应维持额定值。
电动机允许的最大转速为高速时同步转速的2.5倍，电动机空载时应能承受1.2倍最大转速的超4.14
速试验，历时2min，转子应不发生有害变形。4.15电动机定子绕组按GB12665规定的40C交变湿热试验方法进行6周期试验后，绝缘电阻不低于0.38MQ，并能承受4.11条所规定耐电压试验而不发生击穿，但电压有效值：当电动机功率小于或等于1kW时为1070V，大于1kW时为1500V。4.16电动机气隙不均匀度应不大于表12的规定。表12
表中气脉的基本尺寸，气除的不均匀值，其定义为等于+，+8，88，=8,8,注：
其中，8，8，8，为相距120测得的气欧值。电动机可靠度：在可靠寿命2.5年内，可靠度为0.93。4.17
电动机在空载时测得的振动速度有效值应不超过表13的规定。4.18
振动速
JB5869—1991
112~225
电动机在高速空载时测得的A计权声功率级的噪声限值，应不超过表14的规定。表14
电动机定子接线盒位于机座顶部。可沿电动机两侧方向出线。接线盒内有接地螺钉，并应在接地4.20
螺钉的附近设有永久性的接地标志，电动机在额定工作状态下，如电缆引入口温度高于十70℃或电缆芯线分支处的温度高于十80℃时，须在接线盒内设有注明温度的标牌。4.21电动机上的各紧固螺栓须有防松措施。4.22电动机的轴伸平键，使用维护说明书（同一用户，同一型号的电动机至少供份）及产品合格证应随同电动机供给用户。
4.23在用户按照使用维护说明书的规定，正确地使用与存放电动机的情况下，电动机在使用一年内，但自制造厂起运的日期不超过两年内，电动机因制造质量不良而发生损坏或不能正常工作时，制造厂应无偿地为用户修理或更换零件或电动机。5检验规则
电动机应取得防爆检验单位发给的“防爆合格证”。5.1
每台电动机须经检验合格后才能出厂，并应附有产品合格证。5.2
电动机应经过检查试验，检查试验项目包括。5.3
机械检查。
转动检查：电动机运转时，轴承应平稳轻快，无停滞现象，声音均匀和谐，而不夹有害杂音。外观检查：检查电动机是否装配完整正确，表面油漆应完全干燥，色泽均匀、光滑、无污损、裸红、下载标准就来标准下载网
磁坏、裂纹等缺陷。
安装尺寸，外形尺寸及键的尺寸检查。轴伸的径向圆跳动检查；
电动机轴线对底脚支承平面的平行度和底脚支承平面的平面度检查，平面度的检查允许在零部件上进行。
JB58691991
f.键槽对称度的检查，允许在零部件上检查。绕组对地及绕组相互间绝缘电阻的测定。5.3.2
绕组在实际冷态下直流电阻的测定。5.3.3
空载电流和空载损耗的测定。
5.3.5堵转电流和损耗的测定。
匝间绝缘耐冲击电压试验，
绕组相间和绕组对地耐电压试验（允许在半成品进行）。5.3.7
5.3.8噪声及振动测试。
5.4本标准5.3.1中a和b项必须每台检查，c、d、e、f项和5.3.8条可以进行抽查，抽查办法由制造厂按有关规定进行。
5.5除5.3条外，电动机及其零部件的检查项目还应包括图样中按GB3836.2规定的检查项目。5.6凡避下列情况之一者，必须进行型式试验。5.6.1制造厂第一次试验或小批生产时。5.6.2当设计、工艺或材质的变更足以引起某些特性和参数发生变化时。5.6.3当检查试验结果和以前进行的型式试验结果发生不能允许的偏差时。5.6.4成批生产的电动机定期抽试，其抽试时间，至少每年一次。5.7电动机的形式试验项目包括：5.7.1本标准5.3、5.4条规定的全部项目。5.7.2效率、功率因数和转差率的测定。5.7.3温升试验：电动机按基准工作制时的功率进行温升试验，非基准工作制时的温升试验至少三年进行一次（对S4及S5工作制仅试验每小时150次及300次即可）。5.7.4超速试验。
5.7.5短时过转矩试验。
5.7.6最大转矩的测定。
5.7.7转矩一转差率曲线的测定。5.7.8测取堵转特性曲线和空载性特曲线。5.7.9外壳防护性能试验。
5.7.10气隙不均匀度检查。
转动惯量的测定。
2交变湿热试验。
3可靠度试验。
5.8本标准5.7条中的5.7.9至5.7.12条只在产品定型或有关结构或工艺有较大改变时进行，5.7条中的5.7.13条可在产品定型后，制造厂第一次试制或小批生产时进行。5.9凡遇下列情况之一者必须按GB3836.2的规定进行图样及技术文件审查和防爆性能试验。未取得“防爆合格证”的产品。a.
已取得“防爆合格证”的产品，当局部及材料更改涉及防爆性能的有关规定时，则更改部份的b.
图样及说明，应送原检验单位重新审查。C.，检验单位需要对已发给“防爆合格证”的产品进行复查时。d。“防爆合格证”期满时。
5.10本标准5.32至5.3.5条、5.3.7条和5.7.2至5.7.8条及5.7.11条试验按GB1032进行；5.3.6按JB/Z294进行?5.3.8条分别按GB10069及GB10068进行；5.3.1条中c至f项按3.9条进行；5.7.9条按GB4942.1进行，5.7.13条按JB/DQ3227进行；5.3.1条中C项锥轴伸检查按ZBK26007进行。
6标志、包装
JB5869—1991
6.1铭牌、变速指示牌上的数据，应保证其字迹在电动机整个使用期内不易磨灭。外壳明显处应有清晰的凸纹标志“Ex”字样。
6.2从风扇端看，铭牌应固定在电动机机座的右上部，应标明的项目如下：a.
制造厂名；
电动机名称（起重用隔爆型双速三相异步电动机）；电动机型号；
防爆标志；·
右上方有明显标志\Ex”；
额定功率(应分别给出高低转速时的功率)：额定电压；
额定电流（分别给出高低速时的额定电流）：额定功率；
额定转速（分别给出高低速时的转速）；工作制（分别给出高低速时的工作制）；接线方法（应分别给出高低速时的接法）；绝缘等级；
防护等级；
转动惯量；
噪声限值；
重量；
标准编号；
防爆合格证编号；
制造厂出品编号；
生产许可证编号；
出品年、月，
6.3电动机应安装变速指示牌并标明接线示意图，接线端子标志及变速指示牌的标志应一致。其标志为1U、1V、1W、2U、2V、2W。
6.4电动机的包装应能避免运输中的受潮与损伤。6.5
包装箱外壁的文字和标记应清楚整齐，内容如下：发货站及制造厂名称：
收货站及收货单位名称；
电动机型号和出品编号；
电动机净重及连同箱子毛重；
包装箱尺寸，并在箱子的外壁适当位置标有“切勿倒置”，“防潮”，“重心”等字样及符号。其图e.
·形应符合GB191的规定。
附加说明：
本标准由机械电子工业部佳木斯防爆电机研究所提出并归口。本标准由机械电子工业部佳木斯防爆电机研究所负责起草。本标准主要起草人王希春、徐竹山、杨海龙、谭玉林、苗峰。
