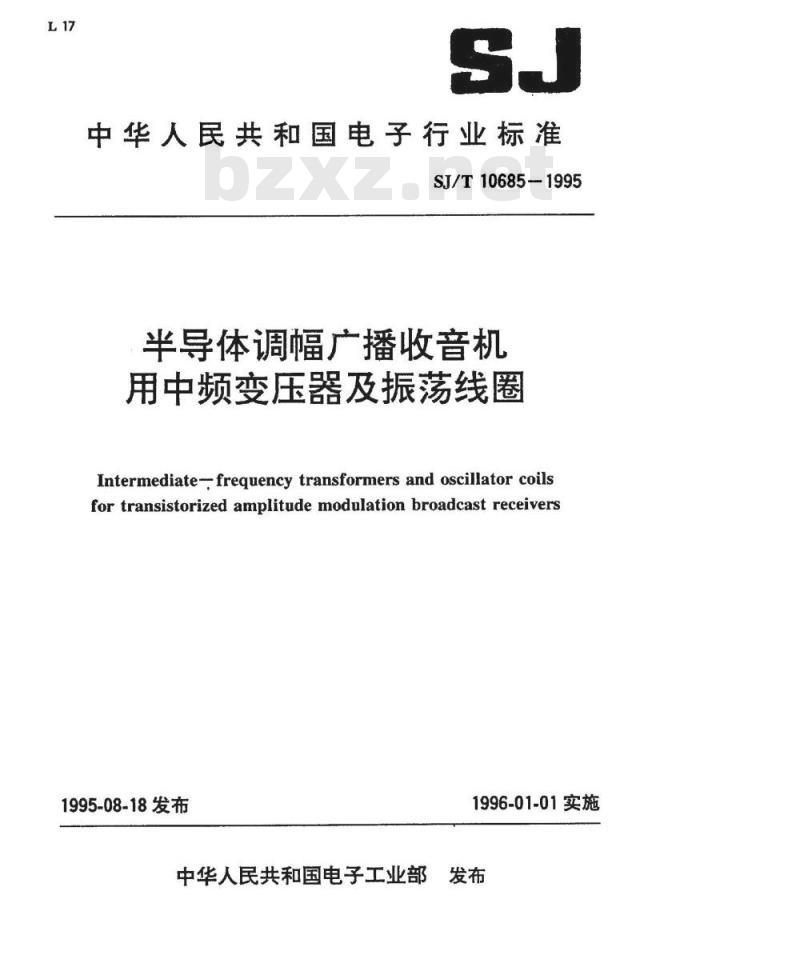

中华人民共和国电子行业标准
SJ/T10685-1995
半导体调幅广播收音机
用中频变压器及振荡线圈
Intermediate--frequency transformers and oscillator coilsfor transistorized amplitude modulation broadcast receivers1995-08-18发布
1996-01-01实施
中华人民共和国电子工业部
3发布
YYKAONYKAa
本标准是对SJ930—75<半导体管调幅广播收音机用中频变压器）、SJ931一75《半导体管调幅广播收音机用振荡线圈》、SJ932-一75《半导体管调幅广播收音机用中频变压器及振荡线圈外形结构尺寸》的修订。
本标准在编写格式上参照了SJ/T1013991（半导体调频广播接收机用中频变压器》，井执行了GB/T1.1-1993；其内容是SJ930、SJ931、SJ932合为体，对原标准作了适当的删除和补充。珊除了原SJ930中的通频带、选择性、电压传输参数三项参数，增加了尺寸系列和质量评定程序采用了先进的测试方法，提高了环境试验温度等级。本标准实施之日起原标准SI930—75、SJ931-—75、SJ932-75废止。本标准由电子工业部标准化研究所归口；本标准由中国西南应用磁学研究所负责起草；本标准主要起草人：朱萍、易定江、李克文。rYkAoNrKAca
中华人民共和国电子行业标准
半导体调幅广播收音机用中频
变压器及振荡线圈
Intermediate-frequencytransformers and oscillator coilsfor transistorized amplitude modulation broadcast receivers1范围
SJ/T10685-1995
本标准规定了半导体调幅广播收音机用中频变压器及振荡线圈的总的要求。本标准适用于半导体调幅广播收音机用中频变压器及振荡线圈。引用标准
下列标准包含的条文，通过在本标准中引用而构成为本标准的条文。在标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。
GB191-90
SJ/Z 9001.1--87
(idtIEC68-1:1982)
SJ/Z9001.287
(idtIEC68-2-1:1976)
SJ/Z 9001.3—87
(idtIEC68-2-2:1976)
SJ/Z9001.5--87
(idtIEC68-2-3:1969)
SJ/Z9001.18—87
(idtIEC68-2-6:1982)
SJ/Z9001.26--87
(idtIEC68-2-32:1982）
SJ/Z9001.31—87
(idtIEC68-2-20:1979）
SJ/Z9001.33--87
idtIEC68-2-21:1983)
包装储运图示标志
基本环境试验规程
第1部分
基本环境试验规程
寒冷(低温）
基本环境试验规程
干热（高温）
第2部分
第2部分
第2部分
基本环境试验规程
稳态湿热
基本环境试验规程
正弦振动
基本环境试验规程
自由跌落
基本环境试验规程
第2部分
第2部分
第2部分
基本环境试验规程第2部分
引出端与整体安装件强度
中华人民共和国电子工业部1995-08-18批准HYKoNKa
总则和导则
各种试验
各种试验
各种试验
各种试验
各种试验
各种试验
各种试验
试验A：
试验B：
试验Ca：
试验Fc：
试验Ed：
试验T：
试验U：
1996-01-01实施
SJ/Z9007—87
(idtIEC410:1973)
QC001002—1981)
3分类
3.1结构形式
SJ/T10685-1995
计数检查抽样方案和程序
TEC电子元器件质量评定体系（IECQ）程序规则中频变压器的结构形式分为内附电容式和外附电容式两种。3.2结构、外形尺寸
除非另有规定，中频变压器和振荡线圈结构、外形尺寸应符合图1和表1的规定。图1
尺寸代号
10×10
接线位置及色标
h(max)
4.5±0.15
中频变压器及振荡线圈的接线位置及色标应符合详细规范的规定。3.4气候类别
中频变压器的气候类别为25/070/04。4质量评定程序
4.1鉴定批准/质量评定体系
作为一个完整的质量评定体系，应遵守4.4和4.5条的程序。e
对于不采用质量一致性检验的鉴定批准（仅对定型试验），可以采用4.4.1和4.4.2b条的程序和要求。但在任何情况下，各项试验和试验的各部分应按试验一览表中组出的顺序进行。4.2初始制造阶段
中频变压器及振荡线圈的初始制造阶段是线圈的绕制。4.3结构类似元件
HYKAONKa
SJ/T10685-1995
用同样的工艺和材料制造的，具有相同形状的磁芯和相同的外形尺寸，但其中线圈的绕制中频变压器或振荡线圈认为是结构类似的元件。4.4鉴定批准程序
4.4.1制造厂应遵守
一管理鉴定批准的程序规则的一般要求；一本标准4.2条规定的初始制造阶段的要求。4.4.2除4.4.1条要求外，应采用下述的程序a或b：a）制造厂应在尽可能短的时间内进行三个批次的逐批检验和一个批次的周期检验，以证明符合规定的要求。在组成检验批的周期期间内制造工艺应无重大改变。样品应按SJ/Z9007的规定从批中抽取。应使用正常检查，但当样品数按0个失效接收时，应增加样品以满足按一个失效接收所做的样品数。
b）制造厂应按表2规定的固定样本大小试验一览表进行鉴定检验，以证明符合本标准的要求。
样品应从现行生产的产品中随机抽取，或按国家监督检查机构的协议抽取。4.4.3作为质量评定体系的一部分所获得的鉴定批准应通过符合质量一致性检验（见4.5条）要求的常规试验来维持，否则该鉴定批准必须用QC001002第11.5.2和11.5.3茶中所给出的鉴定批准的维持规则来检验。表2鉴定批准试验一览表
结构、外形尺寸
外观、接线位置及色标
标称频率及频率可调范围
标称电感量及电感量可调范围
可调节性
空载Q值（Q）
各绕组的匝数比
绝缘电阻
耐电压
引出端强度
焊接性能
稳态湿热（500h）
4.5质量-致性检验
要求与试验方法
条款号
样品数
HYKAONrKAa
充许不合格品数
4.5.1检验批的构成
SJ/T10685—1995
个检验批应由结构类似的中频变压器或振荡线圈组成，并有下列补充规定：a）A组和B组检验：电感量和绕组结构有代表性的产品；b）C组检验：样本应是规定周期内生产的产品。4.5.2试验一览表
质量一致性检验的逐批和周期检验的一览表按表3、表4和表5规定。经过B组检验的产品不得作为成品交货。
表3A组检验（逐批）
Al分组
结构、外形尺寸
外观、接线位置及色标
A2分组
标称频率及频率可调范围
标称电感量及电感量可调范围
A3分组
可调节性
各绕组的距数比
A4分组
空载Q值（Q）
绝缘电阻
耐电压
注：D一破坏性；
ND一非破坏性：
IL一检查水平；
AQL一合格质量水平。
可焊性
注：D-破坏性；
ND一非破坏性；
IL一检查水平；
要求与试验
方法条款号
D或ND
表4B组检验（逐批）
要求与试验
方法条款号
AQL一合格质量水平。
D或NDI)
YKAoMYKAa
CI分组
引出端强度
耐焊接热
C2 分组
C3分组
稳态湿热(96h）
CA 分组
稳态湿热
(500h)
注：D一破坏性；
ND一非破坏性，
P一试验周期(月)；
n一样本大小；
C不合格判定数；
要求与试验
方法条款号
做C4分组试验时,C3分组不做。
4.5.3放行批证明记录
SJ/T10685-1995
表5C组检验（周期）
D或ND
用户要求放行批证明记录时，至少应给出下列内容：6
样本大小和合格判定数
周期检验所包括的各分组中试验的计数数据（即受试样品数和失效数），而不涉及造成拒收的参数。
若无另外规定，应规定环境气候试验后的电感量变化。4.6替代的试验方法
本标准规定的试验和测量方法并不一定是必须使用的唯一方法。因而制造厂可以采用任何替代的方法，但应使用国家监督检查机构确信它所测得的结果与用规定的方法所获得的结果等效。在有争议的情况下，只能使用本标准规定的方法进行判定和仲裁。4.7延期交货
通过检验后保存周期超过两年（除非制造厂另有规定）的批，在交贷前，应按详细规范A组和B组检验的规定重新检验电感量及可焊性。制造厂的质量管理负责人所采取的重新检验的程序应由国家监督机构认可。一且某一批满意地通过了重新检验，其质量就再次保证一个规定的周期。5技术要求和试验方法
YKNrKAca
SJ/T10685—1995
5.1若本标准无另外规定，则所有试验均应在SJ/Z9001.1中5.3条规定的试验的标准大气条件下进行。
5.2结构尺寸
5.2.1要求
除非另有规定，中频变压器及振荡线圈的结构、外形尺寸应符合3.2条规定。5.2.2测量方法
尺寸用精度不低于0.02mm的量具进行检查。5.3外观、接线位置及色标
5.3.1要求
中频变压器及振荡线圈屏蔽罩表面涂覆应均匀，不应有明显的凹凸不平、腐蚀现象及机械损伤等缺陷。接线位置及色标应符合3.3条的规定。色标应清晰、牢固。5.3.2检查方法
用外观法和万用表进行检验。
5.4引出端强度
5.4.1要求
中频变压器及振荡线圈的引出端应装牢在底座上，并能承受表6规定的拉力作用而无松动、脱落。
引出端直径@（mm）
拉力(N)
5.4.2试验方法
0.25<@≤0.3
0.3@≤0.5
0.5<@≤0.8
按SI/Z9001.33试验Ual规定的方法在任选的两个引出端上进行。试验后用外观法检查产品。
5.5焊接性能
5.5.1可焊性
5.5.1.1要求
中频变压器及振荡线圈的接地脚和引出端应易于沾锡。5.5.1.2试验方法
按SJ/Z9001.31试验Ta方法1规定的方法进行。焊槽温度为235±5C，浸焊2±0.5s检查包锡情况，沾锡应大于90%。5.5.2耐焊接热
5.5.2.1要求
中频变压器及振荡线圈底座应能承受焊槽温度为260±5C，5±1s的焊接热作用而不影响产品在可调范围内的调节，引出端应无松动和其它机械损伤。5.5.2.2试验方法
按SJ/Z9001.31试验Tb方法1a规定的方法进行。试验后，用外观法检查产品，并用起子检查可调产品的可调节性：
注：可焊性和耐焊接热的试验方法允许采用烙铁法进行，选用a号烙铁头，无载温度为350士10℃，焊接时间为2~3%
HYKAONKa
5.6可调节性
5.6.1要求
SJ/T10685-1995
中频变压器及振荡线圈在可调范围内调节时，不应有脱扣、滑扣、卡死、碎裂等现象，其旋转力矩为3～45mNm（调帽型）：3~30mN·m（调杆型）。5.6.2试验方法
用能保证精度的旋转力矩测试仪测量或同等精度的其它仪器。测量时，固定产品、调节磁芯、检查旋转力矩。
5.7绝缘电阻
5.7.1要求
中频变压器及振荡线圈的引出端与屏蔽罩间的绝缘电阻不应低于100MQ：初次级绕组间的绝缘电阻不应低于10MQ。
5.7.2测量方法
用误差不超过±10%的高阻表在100VDC下或用同等精度的其它仪表进行测量，在60±5s时记指示值。
5.8耐电压
5.8.1要求
中频变压器及振荡线圈的引出端与屏蔽罩间以及绕组间应能经受100Va.c.、1min电压作用而无击穿和飞弧现象。
5.8.2试验方法
用采用能保证精度的介电交直流高压击穿测试仪或用同等精度的其它仪表。5.9标称频率及频率可调范围
5.9.1要求
除非另有规定，中频变压器的标称频率f。为465kHz，频率可调范围应符合产品详细规范的规定。
5.9.2测量方法
测试电路原理见图2。
高频信
号发生器
使用仪器：
数字题率计
超高骏
竞伏表
被测产品
用能保证精度的高频信号发生器或超高频信号发生器、数字频率计，超高频毫伏表。也可采用同等精度的其它仪器。
rYKAoNYKAca
SJ/T10685-1995
注：R，取与信号发生器内阻匹配值，R取被测产品阻抗50倍以上值。测试步骤：
a）按图2接好仪器，并按相应仪器使用方法调整仪器。b）接入被测产品，将信号发生器频率度盘调至产品标称频率f。=465土0.1kHzc）调节被测产品磁芯，使毫伏表指示为最大（即处于谐振状态)，读取此时的频率数值。d）调节信号发生器频率度盘为f=465kHz±Af（4f为频率可调范围），调节被测产品的磁芯，使毫伏表指示为最大。5.10标称电感量及电感量可调范围5.10.1要求
中频变压器及振荡线圈的标称电感景L。值和电感量可调范围应符合产品详细规范的规定。
5.10.2测量方法
使用适用的电桥在规定的电压和频率下测试规定绕组的电感。注：测试电压应尽量低：即将测试电压加倍后引起电感时的变化可以忽略不计。使用仪器：
用能保证精度的低频阻抗分析仪或同等精度的其它电感测试仪。测试步骤：
a）按低频阻抗分析仪使用方法调整仪器。b）接入被测产品，将低频阻抗分析仪调至规定的电压、频率上。调节被测产品磁芯使之达到标称电感量L。值。c
d）调节被测产品的磁芯至下死点，此时测得电感量为L1。调节被测产品磁芯至上死点，此时测得电感量为L2。
则L应大于被测产品电感量可调范围之上限值。L2应小于被测产品电感量可调范围之下限值。5.11Q值
5.11.1要求
中频变压器的Q值应符合产品详细规范的规定。5.11.2测量方法
测试电路原理图同5.9.2的图2。使用仪器同5.9.2。
测试步骤：
a),b),c)同5.9.2的a),b)c)。f。=465±0.1kHz。d)调节信号发生器输出度盘，使毫伏表为额定值（10mV），然后左右调节频率度盘使室伏表指示为0.707倍的额定值(7.07mV)，读取此时的频率分别为flf2。e)产品的Q值按下式计算：
Q=f-f2
5.12空载Q值（Q。）
HYKAONKa
5.12.1要求
SJ/T10685-1995
中频变压器及报荡线图的空载Q值（Q。）应符合产品的详细规范规定。5.12.2测量方法
测量电路原理见图3。
使用仪器：
用能保证精度的高频Q表或品质因数测量仪或同等精度其它仪器。测试步骤：
a）按高频Q表使用方法调整频率f。=465土0.1kHz处，电容（电感）度盘到L。处，用标准Q值线围或同等精度的其它方法校准Q表。b）接入被测产品，调节产品磁芯使Q表指示最大（即处于谐振状态），直接读取此时的Q值。
注：各项环境试验后，测试有关电参数时，被测产品不重新调整而微调高频Q表电容度盘，使输出指示最大。
5.13各绕组的匝数比
5.13.1要求
中频变压器及报荡线圜各绕组的匾数比应符合产品的详细规范的规定。5.13.2测量方法
测试电路原理见图4。www.bzxz.net
高频信号
发生器
使用仪器：
?视频
用能保证精度的高频信号发生器、视频毫伏表，或同等精度的其他仪器。测试步骤：
a）调整高频信号发生器的频率为fo=465±0.1kHz（适用于中频变压器），f。≤4MHz适用于振荡线圜）。
b），将波段开关BK置于位置Ⅱ，调整高频信号发生器的输出电压Via为100mV。c）将波段开关BK置于位置I或耳，测得被测中频变压器及振荡线图主振圈抽头电压9
YKAONKa
V12及次级电压V40。
SJ/T10685-1995
d）绕组的电压比按下式计算：N=V12
5.14频率变化
5.14.1要求
中频变压器在每项环境试验后频率变化不得超过土1%。5.14.2测量方法
测试电路原理同5.9.2的图2。
使用仪器同5.9.2。
测试步骤：
a）按仪器使用方法调整仪器。
b）把经过环境试验项目的产品接入测试线路，产品不作重新调整。调节频率度盘使毫伏表指示最大，此时读得频率为f2。c）频率变化率按下式计算：
频率变化率：
×100%
式中：f该项试验前的频率数；
f2该项试验后的频率数。
5.15电感量变化
5.15.1要求
中频变压器及振荡线圈在每次环境试验后电感量的变化不得超过土2%。5.15.2测量方法
测试方法、使用仪器同5.10.2。测量步骤：
a）按仪器使用方法调整仪器。
b）把经过环境试验项目的产品接入测试仪器上，产品不作重新调整。将低频阻抗分析仪调至规定的频率和电压上。此时读得电感量数值为L2。电感量变化率按下式计算；
电感量变化率==1×100%
式中：L，——该项试验前电感量数值；L2———该项试验后电感量数值。5.16Q值变化
5.16.1要求
中频变压器在每次环境试验后，Q值变化不得超过土20%。5.16.2测量方法
测试电路原理图、使用仪器同5.11.2。测量步骤
—10-
YKAONKa
