SJ/T 10225-1991
基本信息
标准号： SJ/T 10225-1991
中文名称：电子器件图形库－机电件图形
标准类别：电子行业标准(SJ)
英文名称：Graphic base of electronic Components-graphic of electro-mechanical components
英文名称：Graphic base of electronic Components-graphic of electro-mechanical components
标准状态：现行
发布日期：1991-05-28
实施日期：1991-12-01
出版语种：简体中文
下载格式：.rar.pdf
下载大小：KB
标准分类号
中标分类号：综合>>标准化管理与一般规定>>A01技术管理
关联标准
出版信息
页数：21页
标准价格：19.0 元
相关单位信息
标准简介
SJ/T 10225-1991 电子器件图形库－机电件图形 SJ/T10225-1991 标准下载解压密码：www.bzxz.net
标准图片预览
标准内容

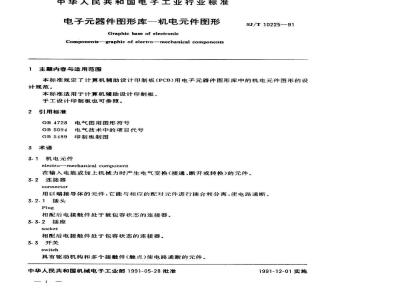

中华人民共和国电子工业行业标准电子元器件图形库机电元件图形Graphic base of electronic
Components--graphicofelectro-mechanicalcomponents主题内客与适用范围
SJ/T10225—91
本标准规定了计算机辅助设计印制板（PCB用电子元器件图形库中的机电元件图形的设计规范。
本标准适用于计算机辅助设计印制板。手工设计印制板也可参照。
2引用标准
GB4728电气图用图形符号
GB5094电气技术中的项目代号
GB5489
3术语
印制板制图
3.1机电元件
electro--mechanicalcomponent在输入电能或加上机械力时产生电气变换(接通、断开或转换)的元件。3.2连接器
connector
用以端接导体的元件，它能与相应的配对元件进行插合和分离，使电路通断。3.2.1插头
相配后电接触件处于被包容状态的连接器。3.3.2插座
socket
相配后电接触件处于包容状态的连接器。3.3开关
switch
具有驱动机构和多个接触件（触点）使电路通断的元件。中华人民共和国机械电子工业部1991-05-28批准1991-12-01实施
3.4继电器
SJ/T10225--91
当其输入参量（即激励量如电、磁、热、声、光等）达到规定要求时，其输出参量便发生跳跃式变化的（从而实现控制、保护、调节或传递信息等目的）一种自动断续的控制元件。3.5变压器
transformer
把电网电压变换为电子设备电源所必须的电压或用来传输、变换记忆电讯号或用来传输、形成、变换、记忆脉冲信号的变压器。3.6转换元件
convesion element
具有转换功能的电子元件，系指用于将声波或振动波等能量转换为电气信号或将电能经由机械能转换成声能等的元件。3.7跨接器
jumper
用于将印制板上的线路连接及短接用的元件。3.8滤波器
filter
能允许某一频率范围的电信号通过，而阻止此频率范围以外的电信号通过的元件。4机电元件图形结构
机电元件图形结构框图见图1。
每个机电元件图形结构都要包括机电元件结构的文本描述和机电元件在PCB设计中的图形参数两部分。而且要求按此图形结构建立的图形能通过功能汇编转换成物理组件。4.1机电元件结构描述
图1的左边部分规定了机电元件结构描述的文本属性，其内容包括机电元件的分类名、子类名、型号名、逻辑名（项目代号）、连接节点、文字节点、外形参数和定位方式等。4.2PCB设计中的机电元件的图形参数图1的右边部分规定了机电元件的图形参数，其内容包括丝网图形（标记符号图形）、装配图形、连接盘和孔图等。
4.3机电元件图形的表示法
图1中机电元件图形的各部分也可用表1和表2来表示；表1包括机电元件图形的连接盘和孔图的类型及参数，见附录A表2包括机电元件图形的文本属性、丝网图形及装配图形示例，见附录B。4.4，机电元件图形结构参数
一个机电元件图形结构参数要作为一个图形元素集合存入电子元器件图形库。2
SJ/T10225--91
连接盘
装配图形
丝网图形
定位方式
外形参数
文字节点
连接节点
逻辑名
型号名
隔离盘
地网图形
电源图形
阻(助)焊盘
内部层连接盘
表面层焊盘
其它定位
中心定位
脚定位
外形尺寸
安装孔
表面层焊盘
内部层
连接器
阻(助)焊盘
隔离盘
电源和
地网图形
丝阿图形
装配图形
SJ/T10225-91
表1机电元件结构描述表
几何参数
分类名
型号名
文字节点
字体参数
外形参数
定位方式
连接盘、孔图类型和参数
椭圆形
机电元件结构描述表一文本属性、丝网图形及装配图形子类
逻辑名
内定字体
注：图形线宽一般为0.30mm。
安装孔
自选字体
长圆形
外形尺寸
5机电元件图形的分层原则和方法5.1分层原则
SJ/T10225—91
图形分层应有利于库的管理；有利于PCB的计算机辅助设计、制造和测试的数据提取，5.2分层方法
印制板的每个物理层包含许多性质不同的图形元素。计算机辅助设计系统要把这些图形元素按性质分别存放在系统的各逻辑层上，逻辑层可按机电元件图形的不同类型和不同用途分成：
元器件层（元器件调入和定位的逻辑层）；b.
表面层焊盘图形层：
内部层连接盘图形层；
阻(助)焊盘图形层；
电源图形层；
地网图形层；
逻辑名层；
型号名层；
丝网图形层；
装配图形层；
孔图层；
连接节点层；
引脚编号层；
其他层。
机电元件图形结构参数的规定
对表1和表2的各个参数逐项规定如下，6.1分类名
连接器：
开关，
继电器：
变压器，
换能器；
跨接器，
滤波器；
其他。
6.2子类
连接器的子类
矩形；
条形；
圆形；
其他。
开关的子类
旋转开关，
钮子开关；
按钮开关；
板开关；
拨动开关；
滑动开关；
其他。
继电器的子类
矩形；
圆形；
其他。
变压器的子类
矩形：
圆形：
其他。
换能器的子类
峰鸣器；此内容来自标准下载网
扬声器；
传声器：
其他。
跨接器的子类
跨接线；
跨接元件；
其他。
滤波器的子类
矩形，
圆形：
其他。
6.3型号名
指机电元件的型号。
6.4逻辑名
SJ/T10225—91
指机电元件的项目代号，项目代号按GB5094的规定选用。6.5文字节点
用于书写型号名、逻辑名及其他文字属性。6.6字体
可用计算机系统内定字体或自选字体两种，字体尺寸一般选用：字高≥1.5mm、字宽≥1.0mm、字体线宽≥0.2mm。6.7引脚数
指机电元件引出端的总数。
6.8脚间距
SJ/T10225-—91
指PCB上实际的机电元件相邻两引出端之间的距离。6.9引脚编号
一般用从数字1开始的连续正整数来编号，第1脚的位置按需要确定。6.10引脚尺寸
引脚截面外接圆的直径或截面的尺寸。6.11外形尺寸
指布局时元件俯视图的最大外形尺寸。6.12安装孔
PCB上安装机电元件的孔。
6.13丝网图形
丝网图形采用GB4728规定的图形符号或简化外形表示，需要时还可加以引脚编号予以标志，（见附录B中表B1～表B12)。对于有方向性的元件要在关键位置予以特殊标志。6.14装配图形
用与同类机电元件丝网图形相似的图形并加以引脚位置表示（见附录B中表B1~表B12)。
按GB5489的规定绘制印制板装配图。6.15机电元件图形定位方式
6.15.11脚定位：由第1引脚位置作为作图原点来确定机电元件图形在PCB上的位置。6.15.2中心定位：由元件的对称中心作为作图原点来确定机电元件图形在PCB上的位置。6.15.3其他定位：除1脚定位和中心定位外由其它特定位置作为作图原点来确定机电元件图形在PCB上的位置。
7基本网格和连接盘的几何图形
7.1基本网格
采用2.54mm或2.50mm。
7.2连接盘几何图形
7.2.1表面层焊盘可采用圆形、矩形、椭圆形和长圆形。当引脚直径d≤0.8mm，其图形参数按附录A中的表A1规定选用，当0.8mm表1中的长圆形的长度参数是图2中的L十D。7
SJ/T10225-91
（B）
（a）水平长圆形
(b)垂直长圆形
图2长圆形焊盘
7.2.3内部层连接盘一般用圆形，其直径按7.2.1条规定选用。7.2.4电源和地网图形-般在直径为2.0mm至2.54mm的圆形内设计四条或六条粗线（见图3）。当引脚直径d<0.3mm，圆形直径、粗线宽度和间隙（8）按附录A中表A1选用，当0.8mm1.2mm时按表1项目自定，也可不作图形而直接连在电源和地网的铜箱层上。(a)
图3电源和地网图形
7.2.5隔离盘一般采用圆形，其直径按表A1或表A2规定选用。7.2.6阻（助）焊盘应与表面层焊盘类型相向。8其他
其他机电元件可按其外形参数参照有关章节的规定。种类
表面层焊盘
内部层连接盘
阻(助)焊盘
隔离盘
和地网
SJ/T10225--91
附录A
机电元件结构描述表一连接盘、孔图类型和参数（补充件）
几何参数
注：电源和地网图形见图3。
表面层焊盘
内部层连接盘
阻(助)焊盘
隔离盘
和地网
连接盘、孔图类型和参数（引脚直径<0.8）几何类型
椭圆形
连接盘、孔图类型和参数（0.8<引脚直径≤1.2）几何参数
注：电源和地网图形见图3。
几何类型
椭圆形
长圆形
长圆形
机电元件结构描述表
带状电缆连接器
SJ/T10225—91
附录B
文本属性、丝网图形和装配图形及其参数示例(参考件）
音响设备用圆形连接器
矩形连接器
条形连接器
双列直插播式集成电路插座
阵列式集成电路插座
双列直插式开关
微型密封继电器
中频变压器
表B11
表B12
表B13
电声换能器
跨接器
高通滤波器
表B1带状电缆连接器
分类名
型号名
文字节点
丝网图形
装配圈形
学体参数
外形参数
定位方式
DC2-2.54-20Z
内定字体
1脚定位
注：图形线宽一般为0.30mm。
逻辑名
适当位置
自选字体
安装孔
oooooooooo
cooooooooo
外形尺寸
分类名
型号名
文字节点
字体参数
外形参数
定位方式
SJ/T10225-91
表B2音响设备用圆形连接器
连接器
适当位置
内定字体
中心定位
注：①图形线宽一般为0.30mm。②按照产品实际结构尺寸确定。11
见注②
逻辑名
安装孔
自选字体
外形尺寸
分类名
型号名
文字节点
字体参数
外形参数
定位方式
SJ/T10225—91
表B3矩形连接器
适当位置
内定字体
1脚定位
注：①图形线宽一般为0.30mm。②引脚排距为2.84mm。
逻辑名
安装孔
自选字体
外形尺寸
38.4×11.6
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
