SJ 2354.10-1983
基本信息
标准号： SJ 2354.10-1983
中文名称：ＰＩＮ、雪崩光电二极管列阵串光因子的测试方法
标准类别：电子行业标准(SJ)
标准状态：现行
发布日期：1983-08-15
实施日期：1984-07-01
出版语种：简体中文
下载格式：.rar.pdf
下载大小：68674
标准分类号
标准ICS号：电子学>>31.260光电子学、激光设备
中标分类号：能源、核技术>>能源、核技术综合>>F01技术管理
关联标准
出版信息
页数：2页
标准价格：8.0 元
相关单位信息
标准简介
SJ 2354.10-1983 ＰＩＮ、雪崩光电二极管列阵串光因子的测试方法 SJ2354.10-1983 标准下载解压密码：www.bzxz.net
标准图片预览
标准内容

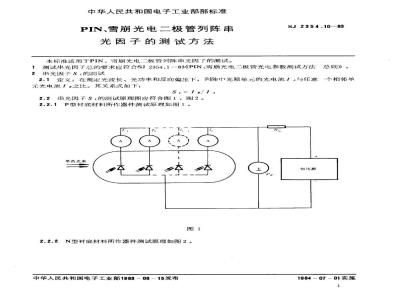

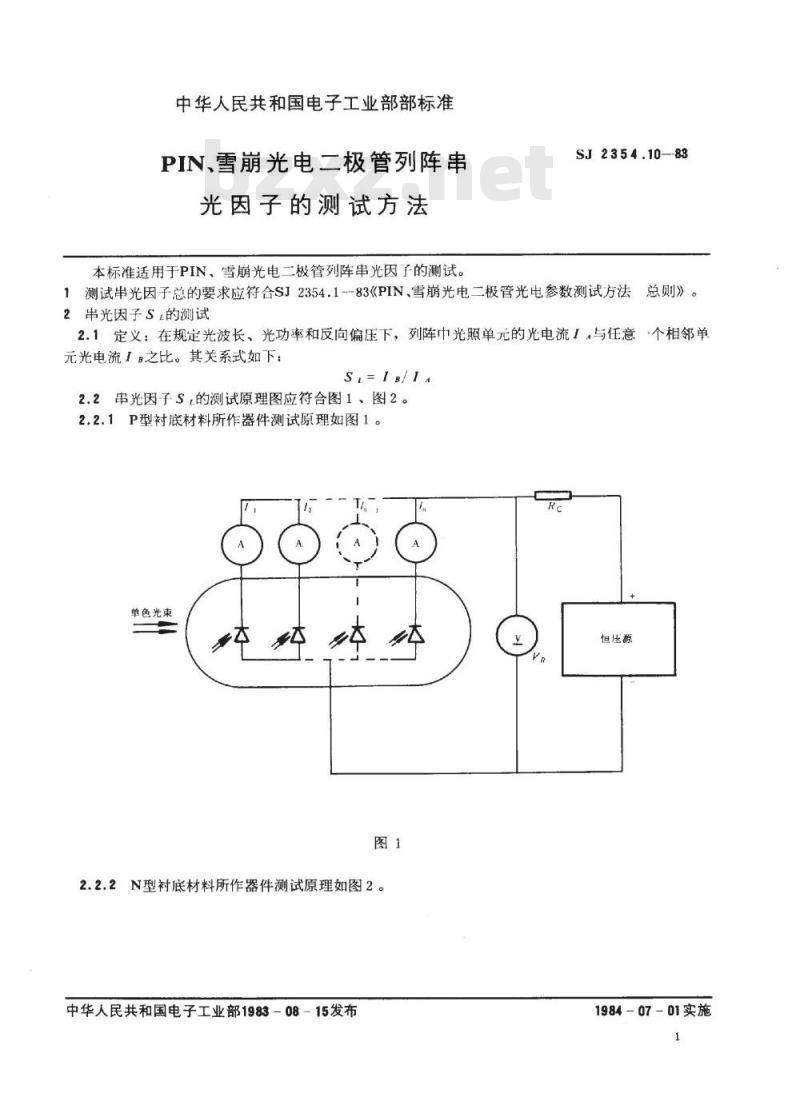

中华人民共和国电子工业部部标准PIN、雪崩光电二极管列阵串bZxz.net
光因子的测试方法
本标准适用于PIN、雪崩光电二极管列阵串光因子的测试。SJ2354.10-83
1测试串光因子总的要求应符合SJ2354.1--83《PIN、雪崩光电二极管光电参数测试方法总则》。
2串光因子S的测试
2.1定义：在规定光波长、光功率和反向偏压下，列阵巾光照单元的光电流1，与任意个相邻单元光电流I：之比。其关系式如下：SL=IB/IA
2.2串光因子S的测试原理图应符合图1、图2。2.2.1P型衬底材料所作器件测试原理如图1。RG
单色光束
恒压源

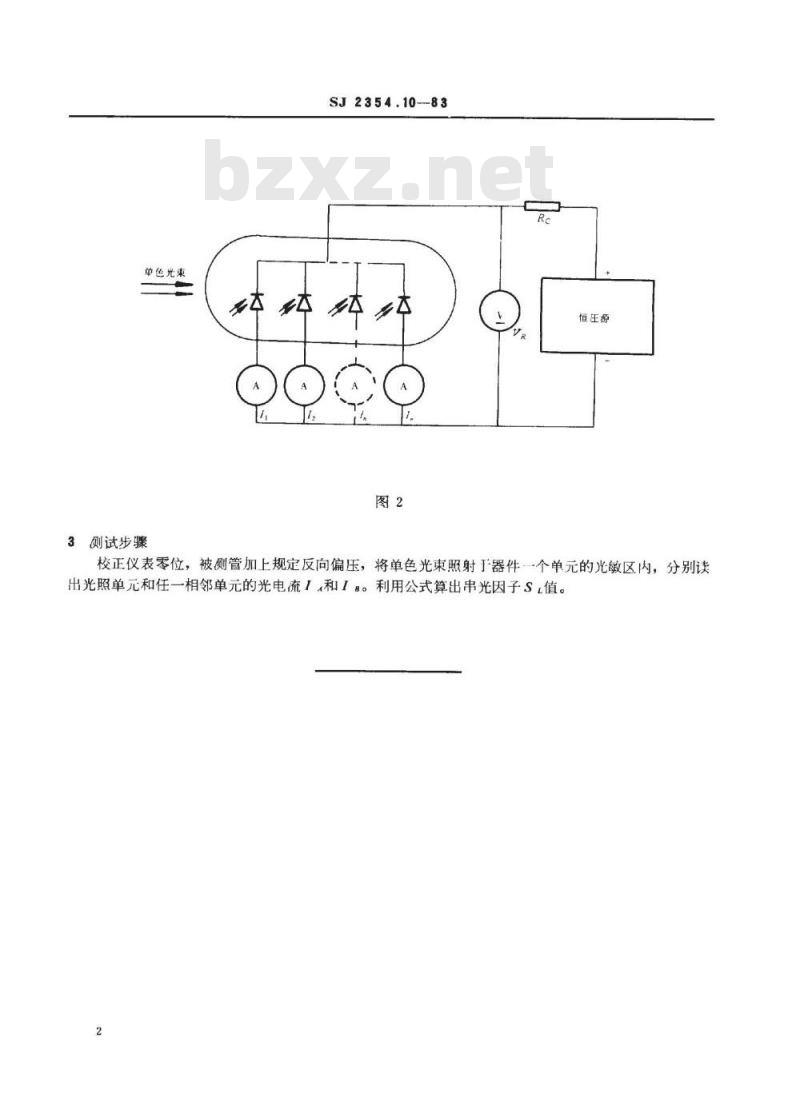

2.2.2N型衬底材料所作器件测试原理如图2。中华人民共和国电子工业部1983－08-15发布1984-07-01实施
单色光束
3测试步骤
SJ2354.1083
恒压爵
校正仪表零位，被管加上规定反向偏压，将单色光束照射于器件个单元的光敏区内，分别读出光照单元和任一相邻单元的光电流1和1：。利用公式算出串光因子S，值。
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
