SJ 2354.11-1983
基本信息
标准号： SJ 2354.11-1983
中文名称：ＰＩＮ、雪崩光电二极管列阵音区宽度的测试方法
标准类别：电子行业标准(SJ)
标准状态：现行
发布日期：1983-08-15
实施日期：1984-07-01
出版语种：简体中文
下载格式：.rar.pdf
下载大小：63970
标准分类号
标准ICS号：电子学>>31.260光电子学、激光设备
中标分类号：能源、核技术>>能源、核技术综合>>F01技术管理
关联标准
出版信息
页数：2页
标准价格：8.0 元
相关单位信息
标准简介
SJ 2354.11-1983 ＰＩＮ、雪崩光电二极管列阵音区宽度的测试方法 SJ2354.11-1983 标准下载解压密码：www.bzxz.net
标准图片预览
标准内容
中华人民共和国电子工业部部标准PIN、雪崩光电二极管列阵盲区
宽度的测试方法
本标准适用于PIN、雪崩光电二极管列阵育区宽度的测试。SJ2354.11-83
1测试盲区总的要求应符合SJ2354.1一83《PIN、雪崩光电二极管光电参数测试方法总则》。2盲区宽度B。的测试免费标准下载网bzxz
2.1定义：在规定光波长和反向偏压下，两单元连接处光电流相对于光敏区最大值下降3dB区域的宽度。

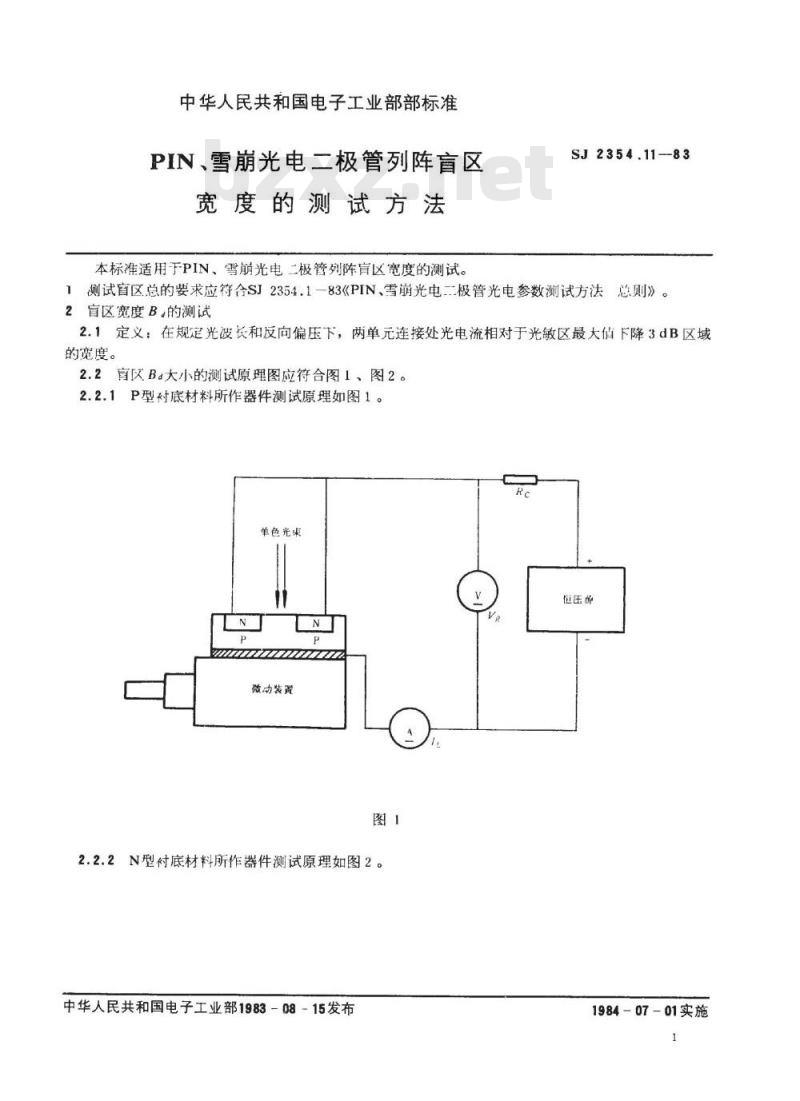

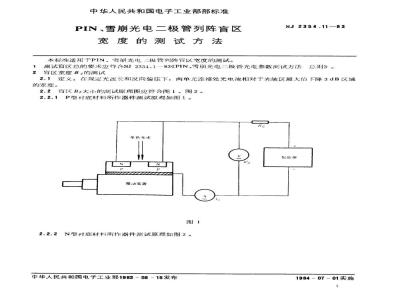

2.2育区Ba大小的测试原理图应符合图1、图2。2.2.1P型衬底材料所作器件测试原理如图1。Rc
单色光束
恒压源
微动装置

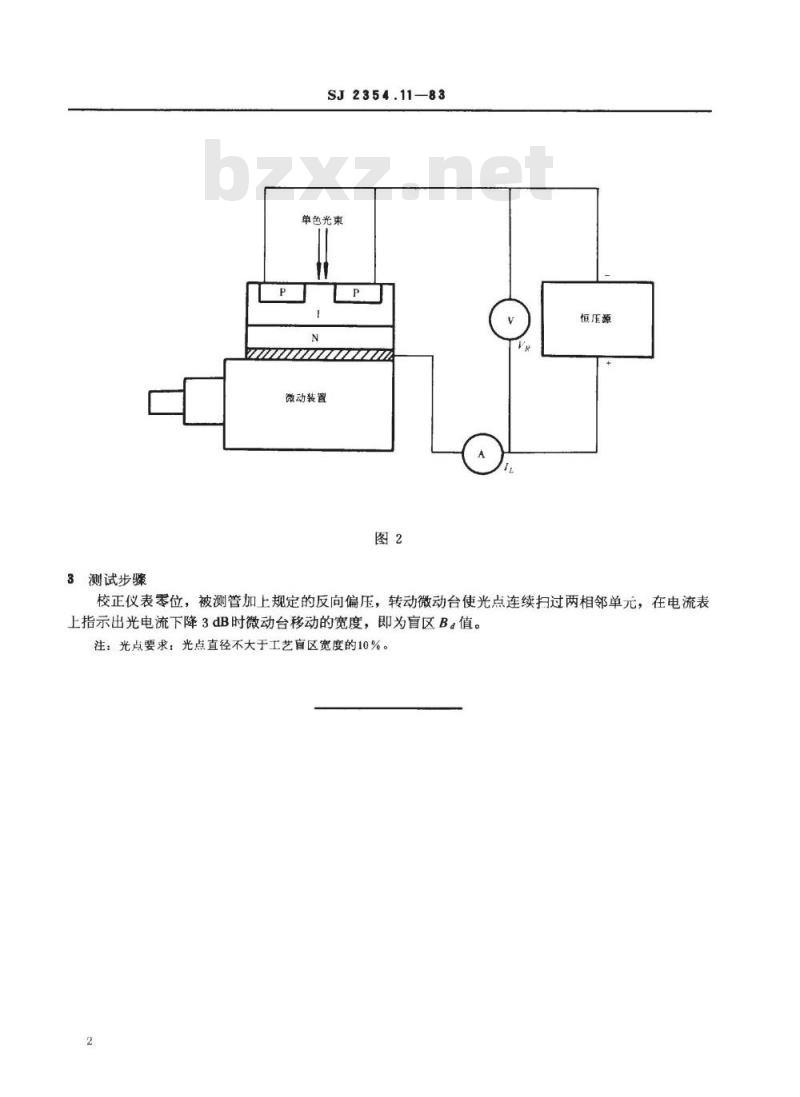

2.2.2N型衬底材料所作器件测试原理如图2。中华人民共和国电子工业部1983-08-15发布1984-07-01实施
3测试步骤
2354.11—83
单色光束
微动装置
恒压源
校正仪表零位，被测管加上规定的反向偏压，转动微动台使光点连续扫过两相邻单元，在电流表上指示出光电流下降3dB时微动台移动的宽度，即为盲区B。值。注：光点要求：光点直径不大于工艺盲区宽度的10%。2
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
