JB/T 5110.1-1991
基本信息
标准号： JB/T 5110.1-1991
中文名称：螺旋压力机锻模 圆形模块结构与尺寸
标准类别：机械行业标准(JB)
标准状态：现行
发布日期：1991-07-15
实施日期：1992-07-01
出版语种：简体中文
下载格式：.rar.pdf
下载大小：48053
标准分类号
中标分类号：机械>>工艺装备>>J46模具
关联标准
出版信息
出版社：中国机械工业出版社
页数：3页
标准价格：8.0 元
出版日期：1992-07-01
相关单位信息
起草人：武榕、张蕾、汤耀明、黄春、孙孝杰
起草单位：机械电子工业部北京机电研究所
归口单位：机械电子工业部北京机电研究所
提出单位：机械电子工业部北京机电研究所
发布部门：中华人民共和国机械电子工业部
标准简介
本标准规定了螺旋压力机锻模圆形模块的结构与尺寸。本标准适用于制造螺旋压力机锻模的圆形模块，亦可供其他锻压设备制模时选用. JB/T 5110.1-1991 螺旋压力机锻模 圆形模块结构与尺寸 JB/T5110.1-1991 标准下载解压密码：www.bzxz.net
标准图片预览
标准内容

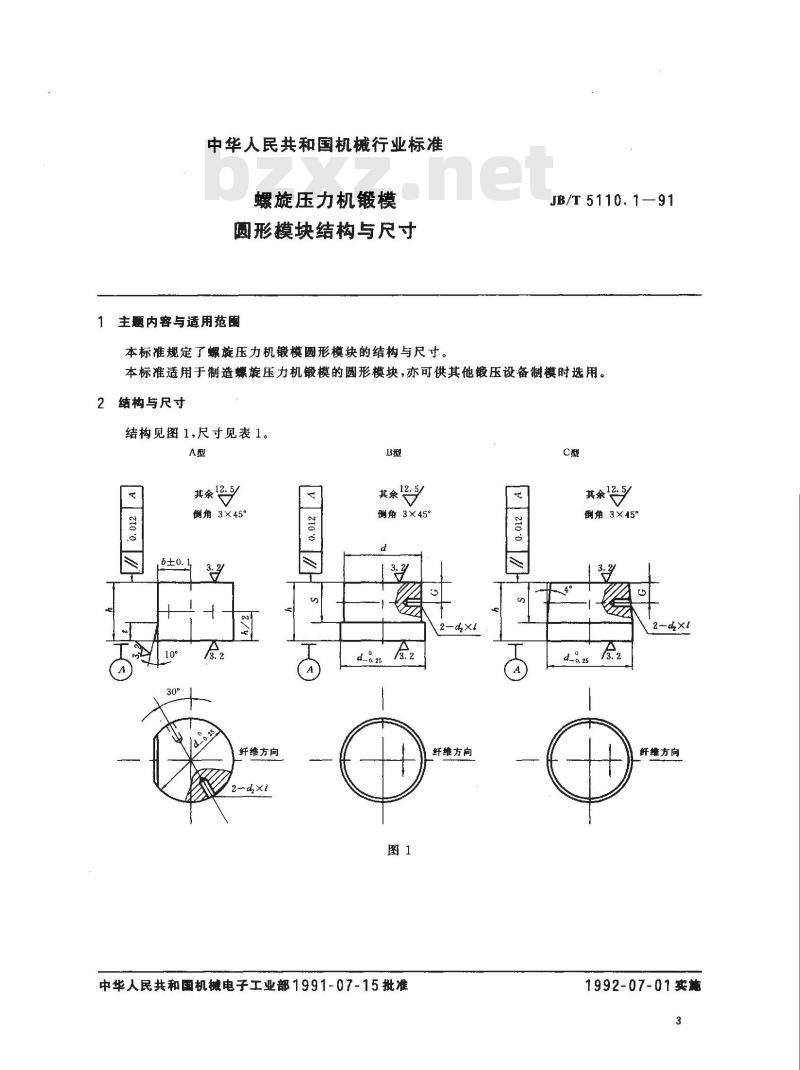

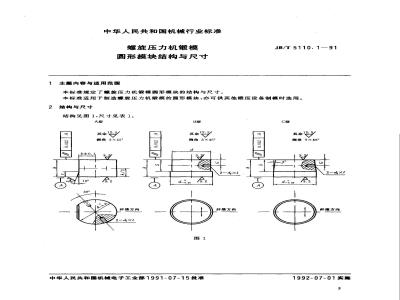

中华人民共和国机械行业标准
螺旋压力机锻模
圆形模块结构与尺寸
1主题内容与适用范围
本标准规定了螺旋压力机锻模圆形模块的结构与尺寸。JB/T 5110.1—91
本标准适用于制造螺旋压力机锻模的圆形模块，亦可供其他锻压设备制模时选用。2结构与尺寸
结构见图1，尺寸见表1。
侧角3×45°
纤维方向
倒角3×45°
纤维方向
中华人民共和国机械电子工业部1991-07-15批准210
倒角3×45°
纤维方向
1992-07-01实施
JB/T 5110.1—91

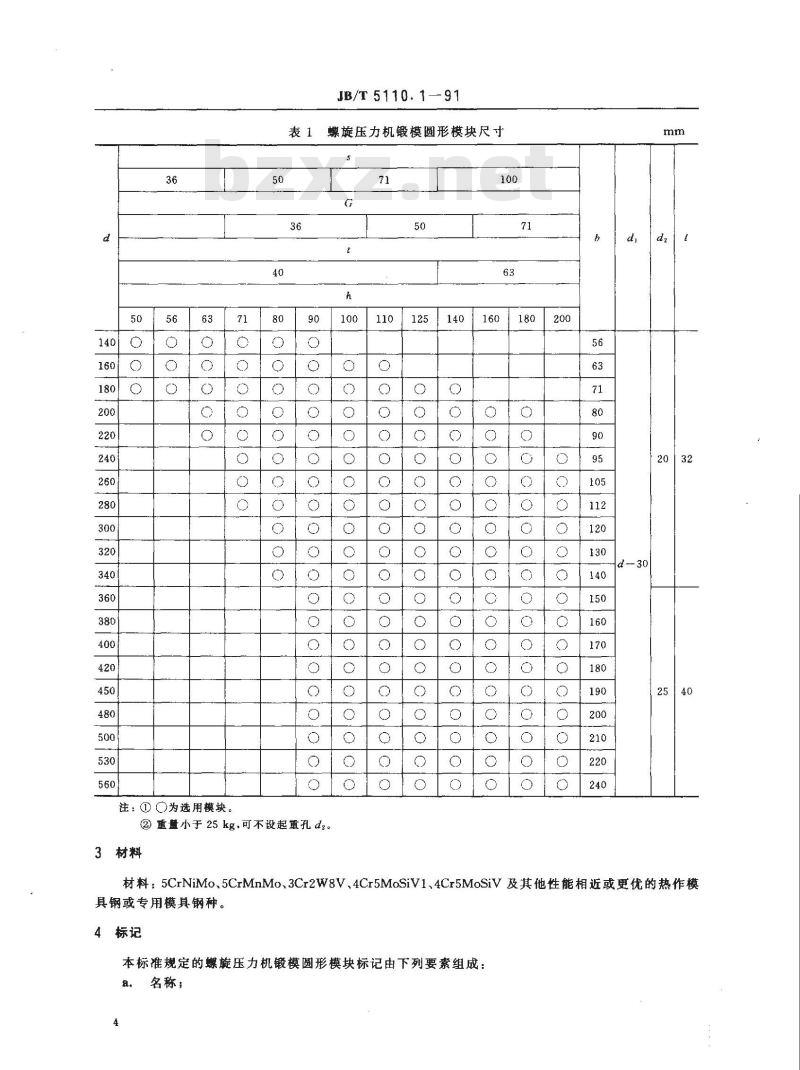

表1螺旋压力机锻模圆形模块尺寸3
注：①○为选用模块。
②重量小于25kg.可不设起重孔d23材料
125140wwW.bzxz.Net
材料：5CrNiMo、5CrMnMo、3Cr2W8V、4Cr5MoSiV1、4Cr5MoSiV及其他性能相近或更优的热作模具钢或专用模真钢种。

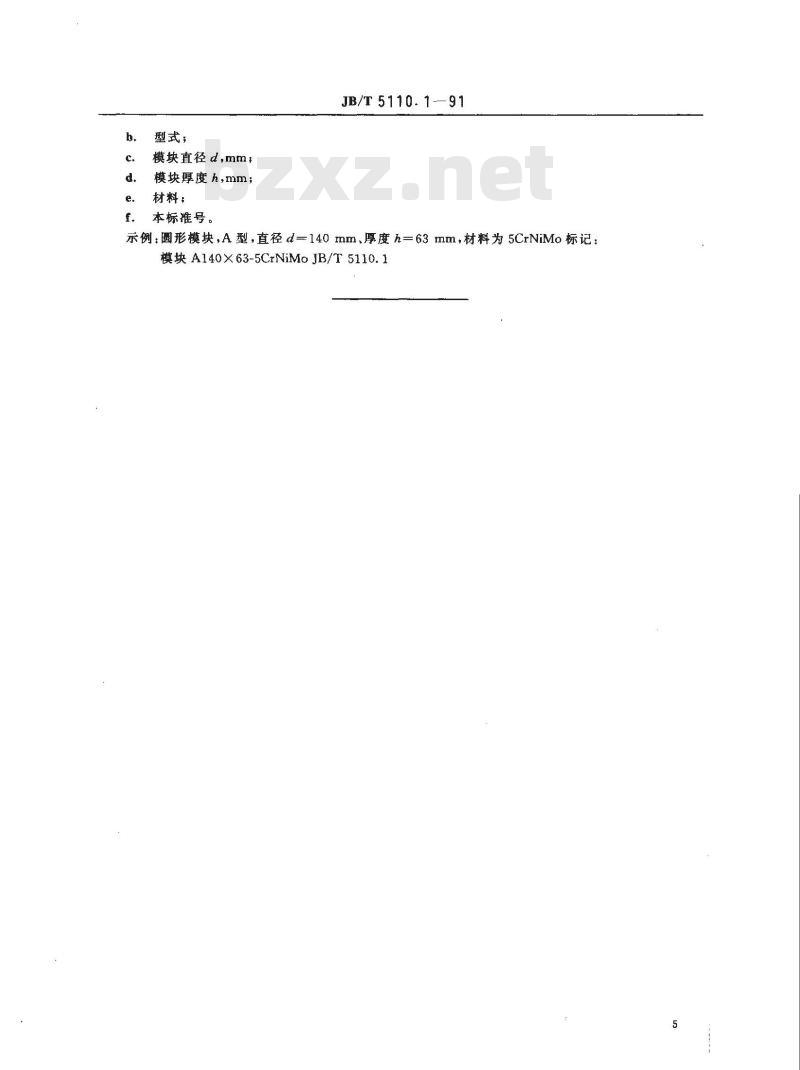

4标记
本标准规定的螺旋压力机锻模圆形模块标记由下列要素组成：名称；
型式，
模块直径d,mm
模块厚度h,mm；
材料；
本标准号。
JB/T 5110. 1-—
示例：圆形模块，A型，直径d=140mm，厚度h=63mm，材料为5CrNiMo标记：模块A140×63-5CrNiMoJB/T5110.1
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
