JB/T 5110.7-1992
基本信息
标准号： JB/T 5110.7-1992
中文名称：螺旋压力机锻模 压圈
标准类别：机械行业标准(JB)
标准状态：现行
发布日期：1992-05-05
实施日期：1993-07-01
出版语种：简体中文
下载格式：.rar.pdf
下载大小：36421
标准分类号
中标分类号：机械>>工艺装备>>J46模具
关联标准
出版信息
出版社：中国机械工业出版社
页数：3页
标准价格：8.0 元
出版日期：1993-07-01
相关单位信息
起草人：武榕、张蕾、汤耀明、黄春
起草单位：机械电子工业部北京机电研究所
归口单位：机械电子工业部北京机电研究所
提出单位：机械电子工业部北京机电研究所
发布部门：中华人民共和国机械电子工业部
标准简介
本标准规定了螺旋压力机锻模圆形模块用压圈的结构、尺寸、材料、热处理及标记。本标准适用于螺旋压力机锻模1B/T 5110.1-91中的B型和C型模块用压圈。 JB/T 5110.7-1992 螺旋压力机锻模 压圈 JB/T5110.7-1992 标准下载解压密码：www.bzxz.net
标准图片预览
标准内容

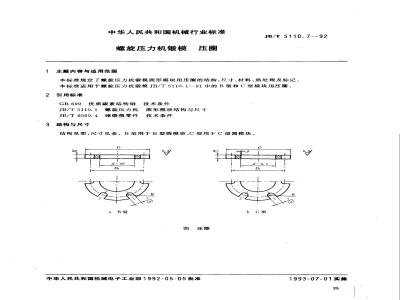

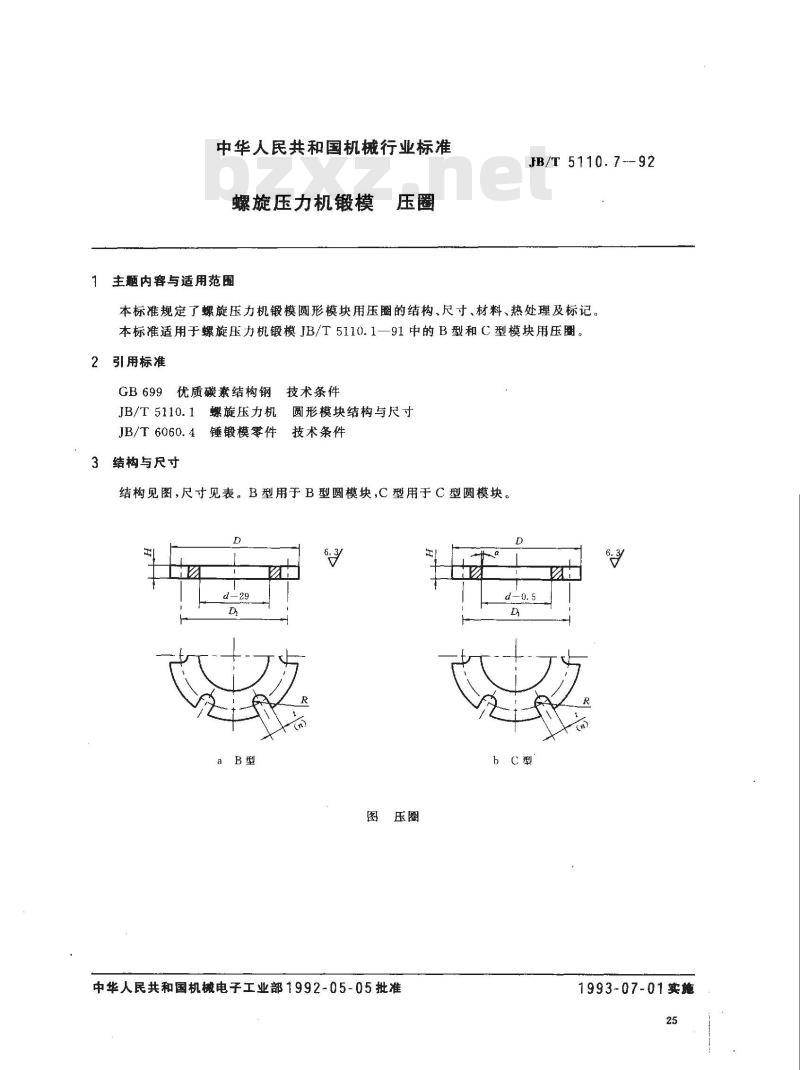

中华人民共和国机械行业标准
螺旋压力机锻模
主题内容与适用范围
JB/T5110.7--92
本标准规定了螺旋压力机锻模圆形模块用压圈的结构、尺寸、材料、热处理及标记。本标准适用于螺旋压力机锻模JB/T5110.1一91中的B型和C型模块用压圈。2
引用标准
技术条件
GB 699
优质碳素结构钢
JB/T5110.1螺旋压力机圆形模块结构与尺寸JB/T6060.4锤锻模零件
技术条件此内容来自标准下载网
3结构与尺寸
结构见图，尺寸见表。B型用于B型圆模块，C型用于C型圆模块。D
图压圈
中华人民共和国机械电子工业部1992-05-05批准D
1993-07-01实施

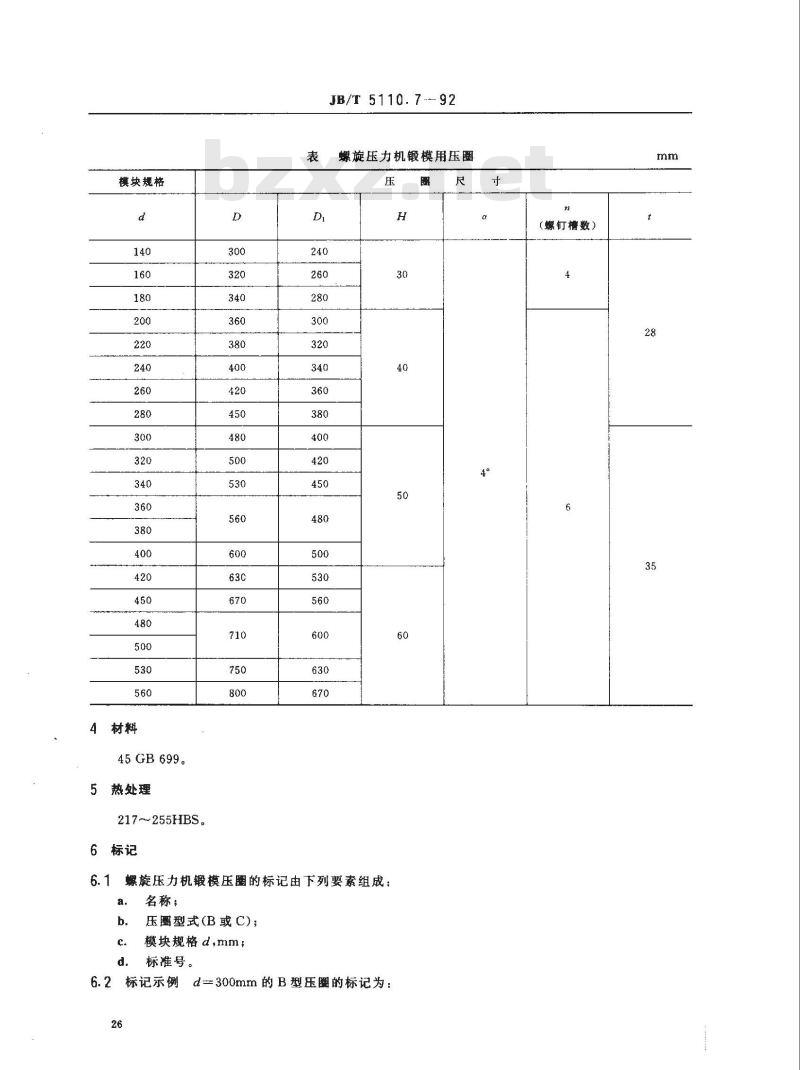

模块规格
4材料
45GB699。
5热处理
217-~255HBS.
6标记
JB/T5110.7-92
螺旋压力机锻模用压圈
6.1螺旋压力机锻模压圈的标记由下列要素组成：a.
名称；
压圈型式(B或C)；
模块规格d，mm;
标准号。
6.2标记示例d=300mm的B型压圈的标记为：26
(螺钉槽数)
压圈B300
JB/T 5110.7

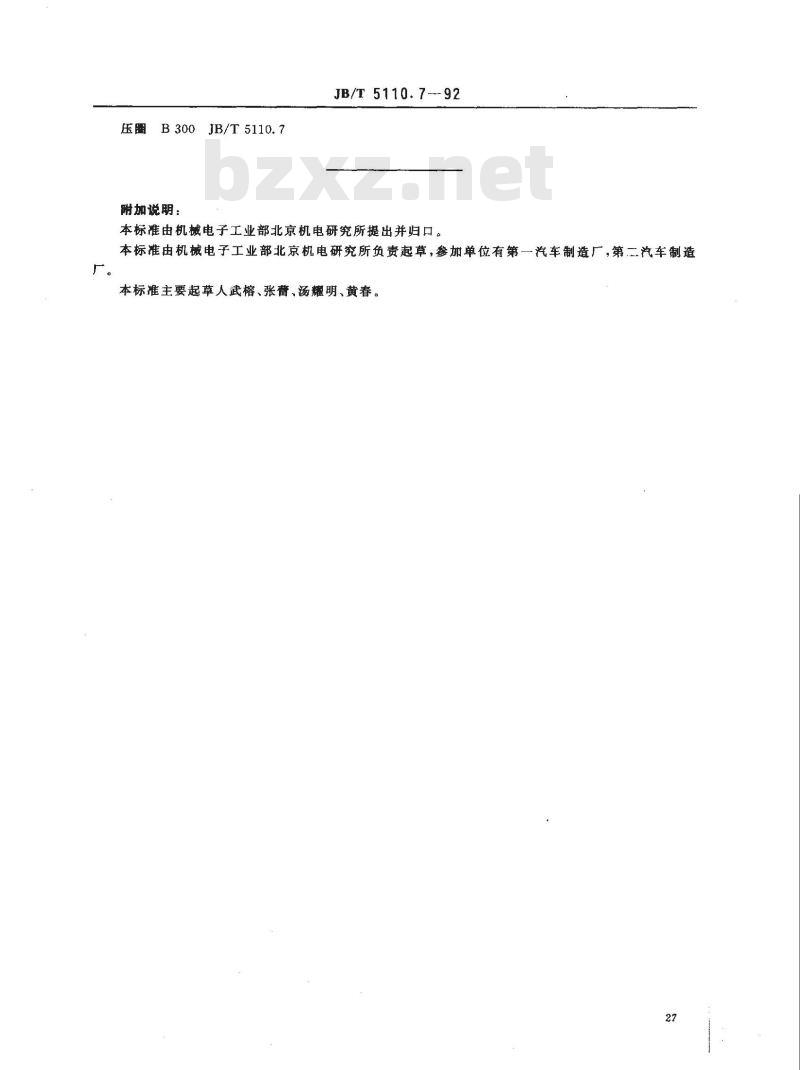

附加说明：
JB/T 5110.7--92
本标准由机械电子工业部北京机电研究所提出并归口。本标准由机械电子工业部北京机电研究所负责起草，参加单位有第一汽车制造厂，第二汽车制造本标准主要起草人武榕、张蕾、汤耀明、黄春。27
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
螺旋压力机锻模
主题内容与适用范围
JB/T5110.7--92
本标准规定了螺旋压力机锻模圆形模块用压圈的结构、尺寸、材料、热处理及标记。本标准适用于螺旋压力机锻模JB/T5110.1一91中的B型和C型模块用压圈。2
引用标准
技术条件
GB 699
优质碳素结构钢
JB/T5110.1螺旋压力机圆形模块结构与尺寸JB/T6060.4锤锻模零件
技术条件此内容来自标准下载网
3结构与尺寸
结构见图，尺寸见表。B型用于B型圆模块，C型用于C型圆模块。D
图压圈
中华人民共和国机械电子工业部1992-05-05批准D
1993-07-01实施
模块规格
4材料
45GB699。
5热处理
217-~255HBS.
6标记
JB/T5110.7-92
螺旋压力机锻模用压圈
6.1螺旋压力机锻模压圈的标记由下列要素组成：a.
名称；
压圈型式(B或C)；
模块规格d，mm;
标准号。
6.2标记示例d=300mm的B型压圈的标记为：26
(螺钉槽数)
压圈B300
JB/T 5110.7
附加说明：
JB/T 5110.7--92
本标准由机械电子工业部北京机电研究所提出并归口。本标准由机械电子工业部北京机电研究所负责起草，参加单位有第一汽车制造厂，第二汽车制造本标准主要起草人武榕、张蕾、汤耀明、黄春。27
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
