中华人民共和国机械行业标准
机械压力机锻模
主题内容与适用范围
整体导套
本标准规定了机械压力机锻模整体导套的结构、尺寸、材料、热处理及标记。本标准适用于机械压力机锻模整体导套，也适用于其他锻模整体导套。2引用标准
GB699优质碳素结构钢技术条件
GB3077合金结构钢技术条件
3结构与尺寸
结构装配图见图1，结构见图2，尺寸见表。JB/T 6059. 5
JB/T6059.7
JB/T6059.1
JB/T 6059.6

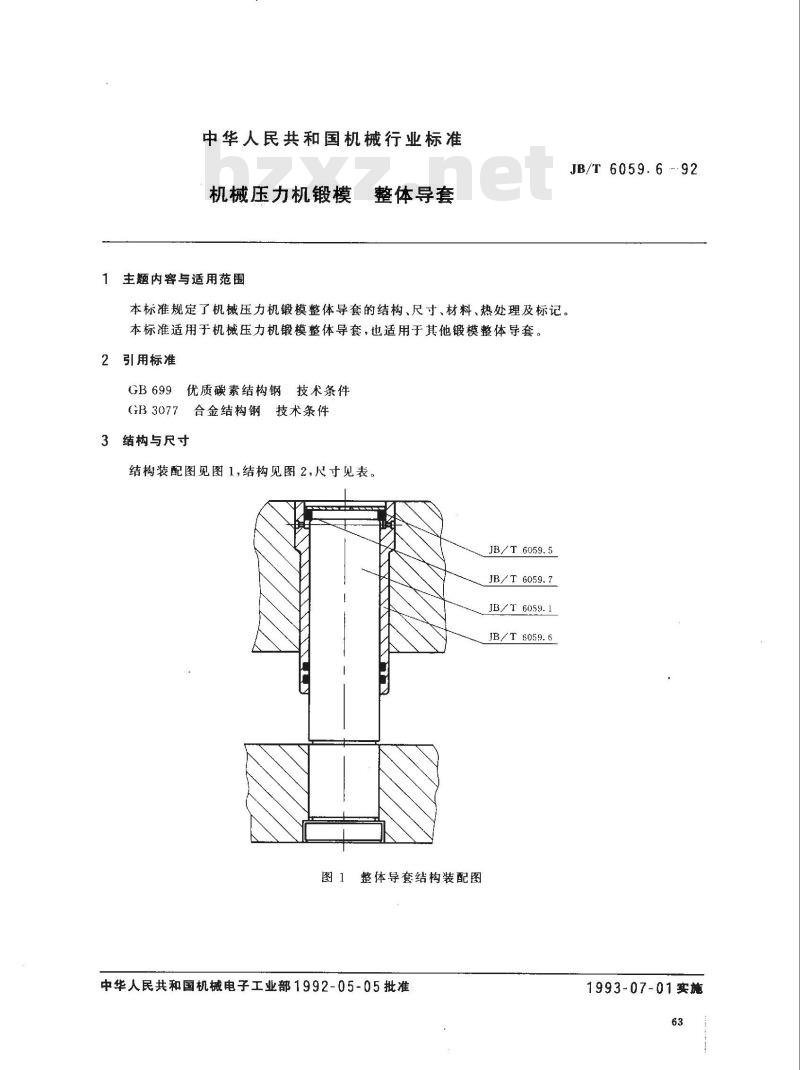

图1整体导套结构装配图
中华人民共和国机械电子工业部1992-05-05批准JB/T 6059.6-92
1993-07-01实施Www.bzxZ.net
基本尺寸
极限偏差
标记处
基本尺寸
JB/T 6059.6—
2×45°
5×45°
其余12.5/

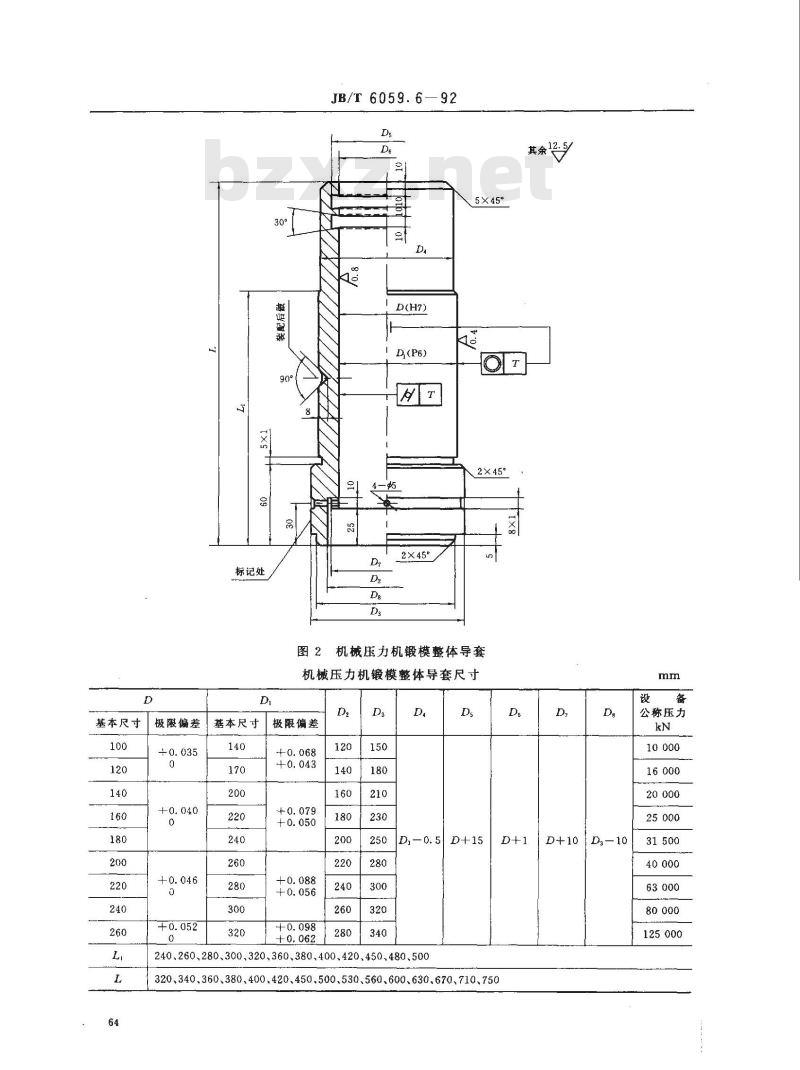

图2机械压力机锻模整体导套
机械压力机锻模整体导套尺寸
极限偏差
D,-0. 5D+15
240、260、280、300.320、360.380、400、420.450、480、500D
320、340.、360、380、400、420、450、500、530、560、600、630.670、710、750D:
D+10D,-10
公称压力
20 000
125000
4材料
JB/T 6059.6—92
20GB699,20Cr或20CrMnTiGB3077。5热处理
渗碳深度1.01.5mm，56~62HRC。6标记
机械压力机锻模整体导套的标记由下列要素组成：6.1
名称；
公称直径D,mm；
导套长度L,mm；
材料，
标准号。
6.2标记示例
公称直径D=140mm，长度L=360mm，材料20钢的整体导套的标记为：整体导套
140X360-20JB/T6059.6
