JB/T 6059.9-1992
基本信息
标准号： JB/T 6059.9-1992
中文名称：机械压力机锻模 定位键
标准类别：机械行业标准(JB)
标准状态：现行
发布日期：1992-05-05
实施日期：1993-07-01
出版语种：简体中文
下载格式：.rar.pdf
下载大小：40261
标准分类号
中标分类号：机械>>工艺装备>>J46模具
关联标准
出版信息
页数：2 页
标准价格：8.0 元
相关单位信息
归口单位：北京机电所
标准简介
本标准规定了机械压力机锻模定位键的结构、尺寸、材料、热处理及标记。 JB/T 6059.9-1992 机械压力机锻模 定位键 JB/T6059.9-1992 标准下载解压密码：www.bzxz.net
标准图片预览
标准内容

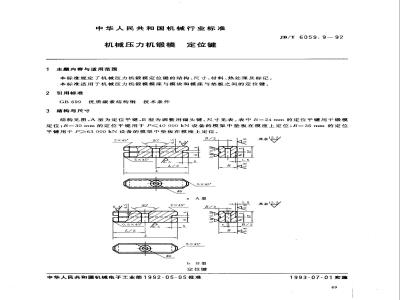

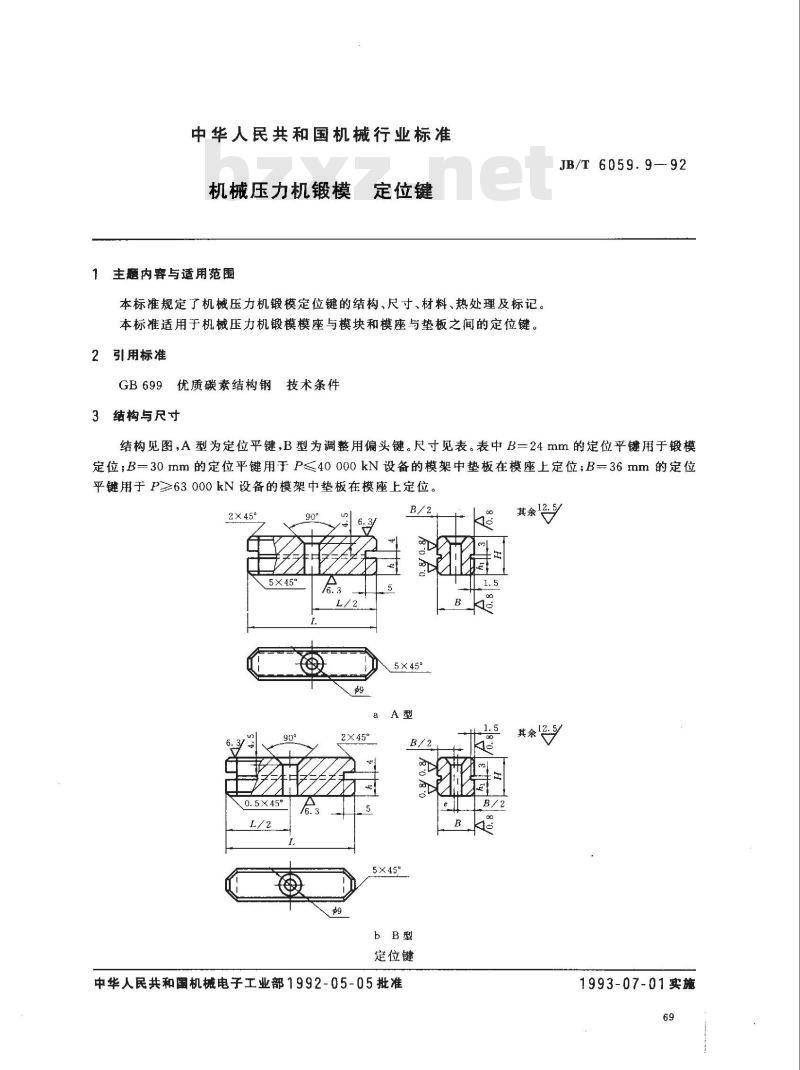

中华人民共和国机械行业标准
机械压力机锻模
主题内容与适用范围
定位键
本标推规定了机械压力机锻模定位键的结构、尺寸、材料、热处理及标记本标准适用于机械压力机锻模模座与模块和模座与垫板之间的定位键。2引用标准
GB699优质碳素结构钢技术条件
3结构与尺寸
JB/T6059.9-92
结构见图，A型为定位平键，B型为调整用偏头键。尺寸见表。表中B=24mm的定位平键用于锻模定位；B=30mm的定位平键用于P≤40000kN设备的模架中垫板在模座上定位；B36mm的定位平键用于P≥63000kN设备的模架中垫板在模座上定位。2×45
5×45°
.5×45°
5×45°
定位键
中华人民共和圃机械电子工业部1992-05-05批准1.5
其余12.5
其余12.5
1993-07-01实施
4材料
45 GB 699。
5热处理
45~~50 HRC。
6标记
JB/T 6059. 9--92

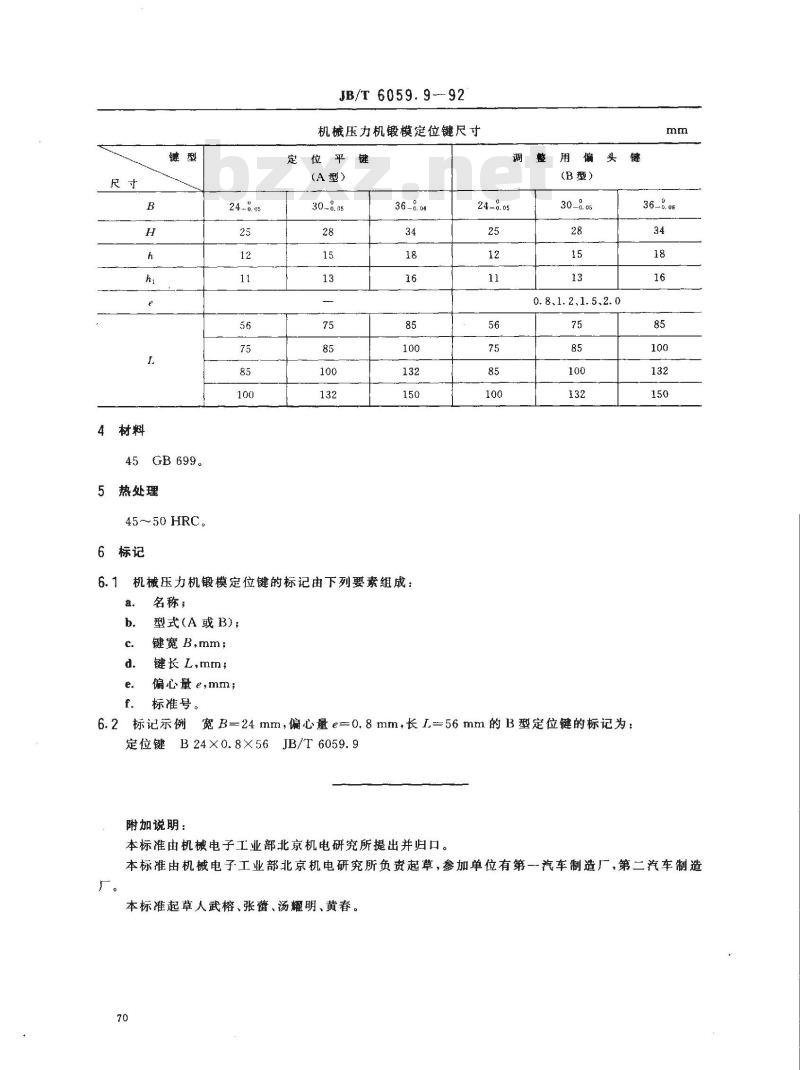

机械压力机锻模定位键尺寸
定位平键
（A型）
机械压力机锻模定位键的标记由下列要素组成：a.
名称；
型式(A或B)；
键宽B,mm;
键长L,mm；免费标准下载网bzxz
偏心量e,mm；
标准号。
偏头键
(B型）
0.8、1.2、1.5、2.0
6.2标记示例宽B=24mm，偏心量e=0.8mm长I=56mm的B型定位键的标记为：定位键B24X0.8X56JB/T6059.9
附加说明：
本标准由机械电子工业部北京机电研究所提出并归口。mm
本标准由机械电子工业部北京机电研究所负责起草，参加单位有第一汽车制造厂，第二汽车制造本标准起草人武榕、张蕾、汤耀明、黄春。70
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
