JB/T 7034-2006
基本信息
标准号： JB/T 7034-2006
中文名称：液压隔膜式蓄能器 型式和尺寸
标准类别：机械行业标准(JB)
标准状态：现行
发布日期：2006-08-16
实施日期：2007-02-01
出版语种：简体中文
下载格式：.rar.pdf
下载大小：925604
标准分类号
标准ICS号：流体系统和通用件>>流体动力系统>>23.100.99其他流体系统部件
中标分类号：机械>>通用零部件>>J20液压与气动装置
关联标准
替代情况：替代JB/T 7034-1993
出版信息
出版社：机械工业出版社
页数：16开,4页
标准价格：10.0 元
出版日期：2007-02-01
相关单位信息
起草单位：西安重型机械所
归口单位：全国液压气动标委会
发布部门：国家发展和改革委员会
主管部门：国家发展和改革委员会
标准简介
本标准规定了液压隔膜式蓄能器的型式和尺寸。 JB/T 7034-2006 液压隔膜式蓄能器 型式和尺寸 JB/T7034-2006 标准下载解压密码：www.bzxz.net
标准图片预览
标准内容
ICS23.100.99
备案号：183572006

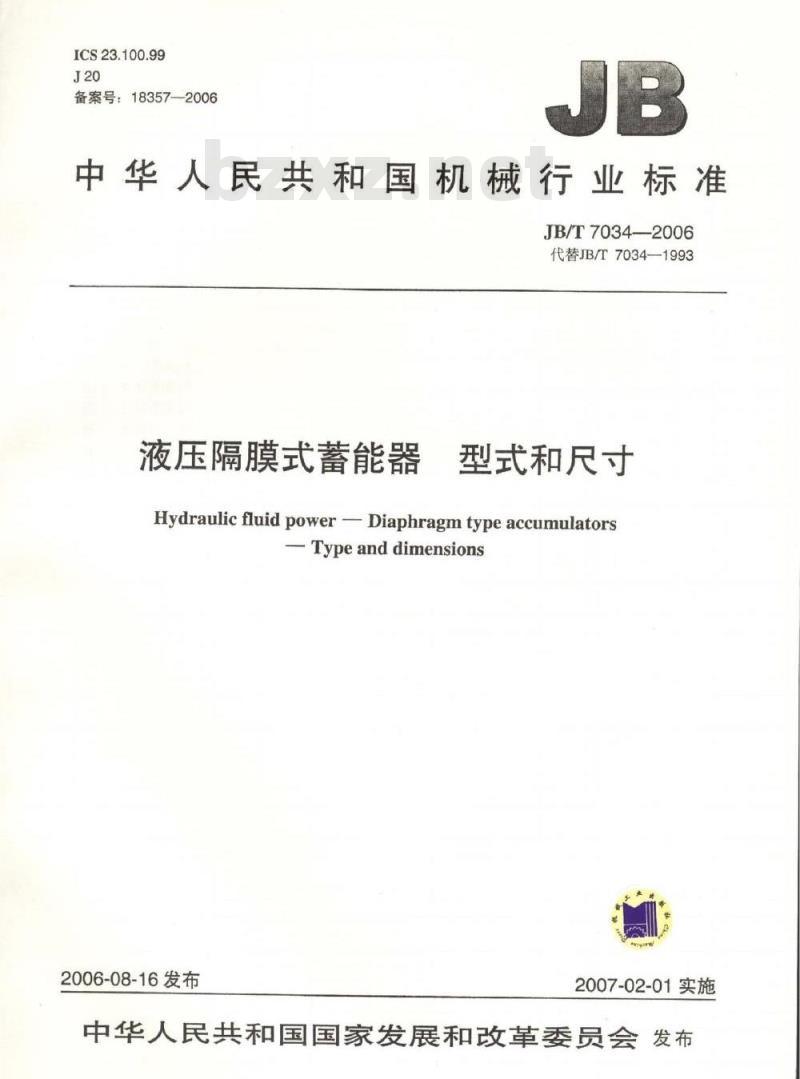

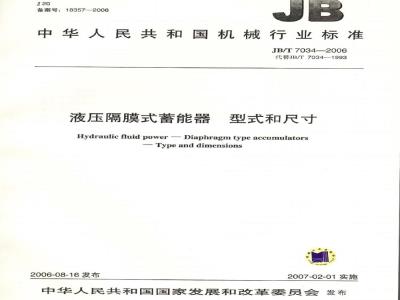

中华人民共和国机械行业标准
JB/T7034—2006
代替JB/T7034—1993
液压隔膜式蓄能器
型式和尺寸
Hydraulic fluid powerDiaphragm type accumulators-Typeanddimensions
2006-08-16发布
2007-02-01实施
中华人民共和国国家发展和改革委员会发布前言

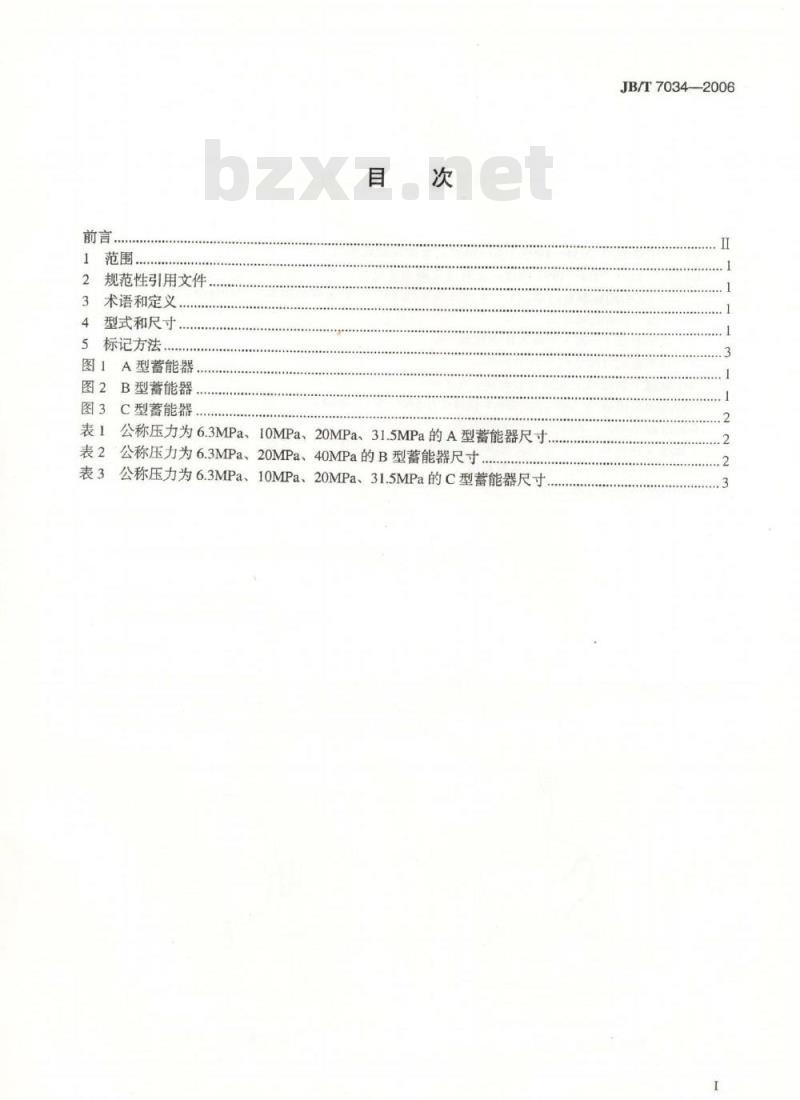

范围，
规范性引用文件
术语和定义
型式和尺寸.…
标记方法.
图1A型蓄能器
图2B型蓄能器
图3C型蓄能器，
表1公称压力为6.3MPa、10MPa、20MPa、31.5MPa的A型蓄能器尺寸..表2公称压力为6.3MPa、20MPa、40MPa的B型蓄能器尺寸.表3公称压力为6.3MPa、10MPa、20MPa、31.5MPa的C型蓄能器尺寸JB/T7034—2006
JB/T7034—-2006

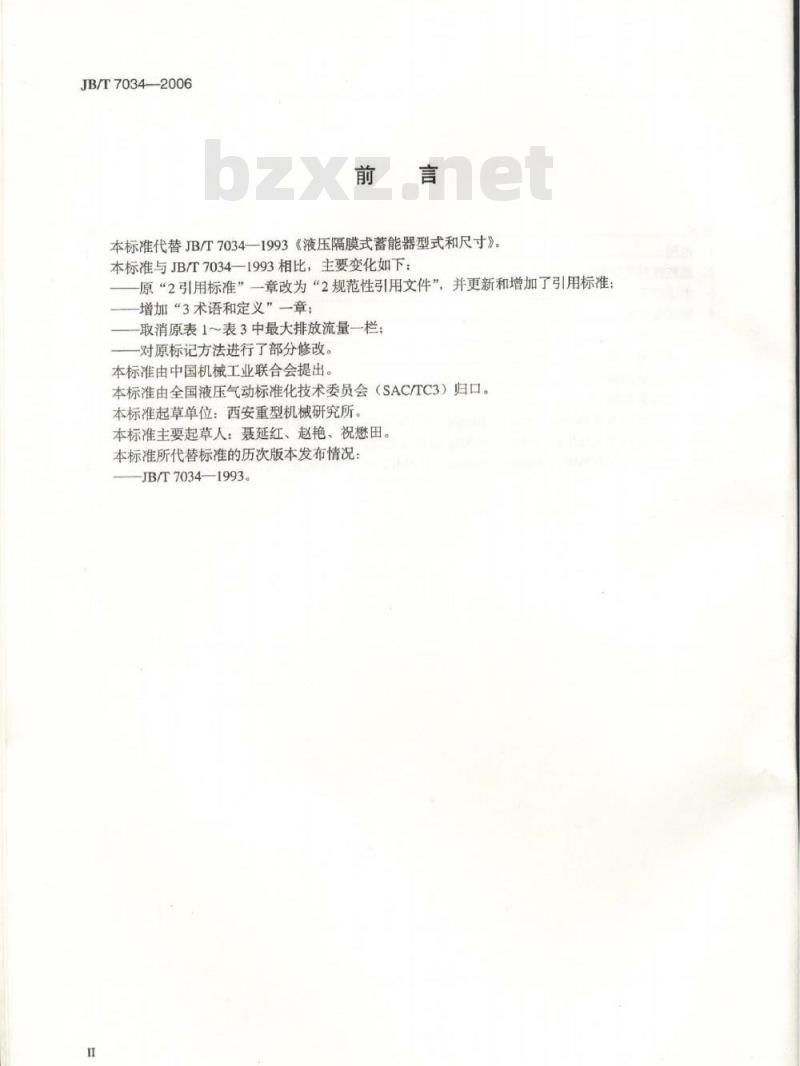

本标准代替JB/T7034—1993《液压隔膜式蓄能器型式和尺寸》。本标准与JB/T7034—1993相比，主要变化如下：原“2引用标准”一章改为“2规范性引用文件”，并更新和增加了引用标准增加“3术语和定义”一章；
取消原表1～表3中最大排放流量一栏：一对原标记方法进行了部分修改。本标准由中国机械工业联合会提出。本标准由全国液压气动标准化技术委员会（SAC/TC3）归口。本标准起草单位：西安重型机械研究所。本标准主要起草人：聂延红、赵艳、祝懋田。本标准所代替标准的历次版本发布情况：JB/T7034—1993。

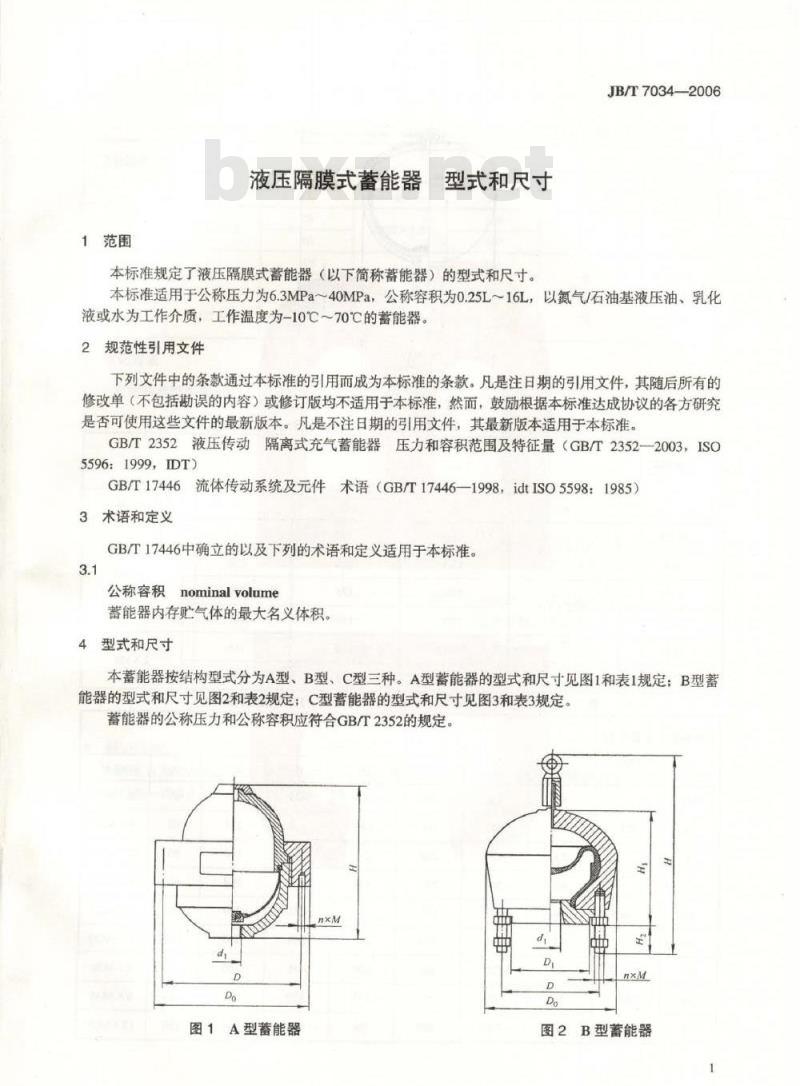

1范围
液压隔膜式蓄能器
型式和尺寸
本标准规定了液压隔膜式蓄能器（以下简称蓄能器）的型式和尺寸。JB/T7034—2006
本标准适用于公称压力为6.3MPa～40MPa，公称容积为0.25L～16L，以氮气/石油基液压油、乳化液或水为工作介质，工作温度为-10℃～70℃的蓄能器。2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T2352液压传动隔离式充气蓄能器压力和容积范围及特征量（GB/T2352—2003，ISO5596:1999，IDT)
GB/T17446流体传动系统及元件术语（GB/T17446—1998，idtISO5598：1985）3术语和定义
GB/T17446中确立的以及下列的术语和定义适用于本标准。3.1
公称容积nominal volume
蓄能器内存贮气体的最大名义体积。型式和尺寸
本蓄能器按结构型式分为A型、B型、C型三种。A型蓄能器的型式和尺寸见图1和表1规定：B型蓄能器的型式和尺寸见图2和表2规定：C型蓄能器的型式和尺寸见图3和表3规定蓄能器的公称压力和公称容积应符合GB/T2352的规定。nxM
A型蓄能器
图2B型蓄能器
JB/T70342006

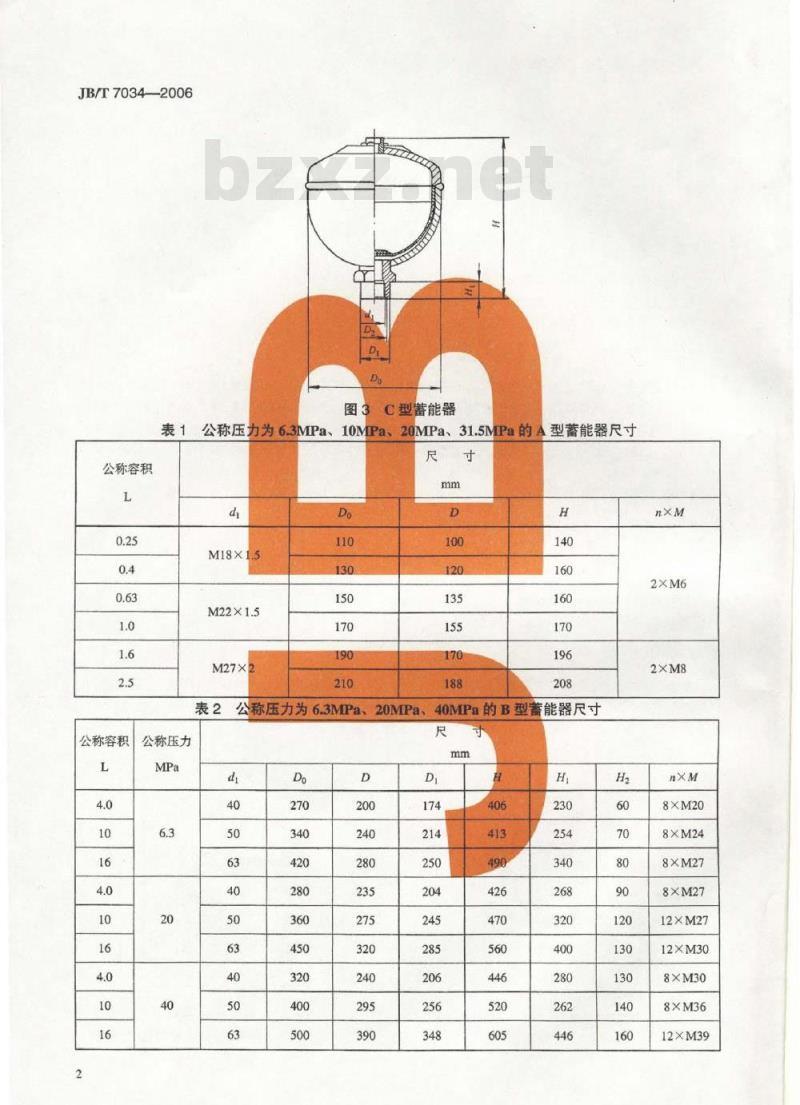

图3C型蓄能器
表1公称压力为6.3MPa、10MPa、20MPa、31.5MPa的A型蓄能器尺寸公称容积
公称容积
表2公称压力为6.3MPa、20MPa、40MIPa的B型蓄能器尺寸公称压力
8×M27
12XM27
12×M30
8×M30
12×M39下载标准就来标准下载网
公称容积
标记方法
JB/T7034—2006
表3公称压力为6.3MPa、10MPa、20MPa、31.5MPa的C型蓄能器尺寸尺
蓄能器的型号规定如下
5.2标记示例：
M39×2
JB/T7034-
车介质
连接方式
液压油：Y
乳化液：R
螺纹连接：L
法兰连接：F
单位为MPa
公称压力，
公称容积，
单位为L
结构型式
A型：A
B型：B
C型：C
液压隔膜式蓄能器
公称压力为6.3MPa，公称容积为10L，法兰连接，工作介质为水的B型蓄能器标记为：GXQB-10/6.3—-FSJB/T7034—2006H
中华人民共和国
机械行业标准
液压隔膜式蓄能器型式和尺寸
JB/T7034—2006
机械工业出版社出版发行
北京市百万庄大街22号
邮政编码：100037
210mm×297mm?0.5印张?11千字
2007年2月第1版第1次印刷
定价：10.00元
书号：15111·7890
网址：http://cmpbook.com编辑部电话：（010）88379779
直销中心电话：（010）88379693封面无防伪标均为盗版
版权专有
侵权必究
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
