JB/T 5178-2002
基本信息
标准号： JB/T 5178-2002
中文名称：轮式拖拉机静液压转向系统 技术条件
标准类别：机械行业标准(JB)
英文名称： Technical requirements for hydrostatic steering systems of wheeled tractors
标准状态：现行
发布日期：2002-12-27
实施日期：2003-04-01
出版语种：简体中文
下载格式：.rar.pdf
下载大小：KB
标准分类号
标准ICS号：农业>>农业机械、工具和设备>>65.060.10农业拖拉机和牵引车辆
中标分类号：车辆>>拖拉机>>T65转向系统
关联标准
替代情况：JB/T 5178-1991
出版信息
出版社：机械工业出版社
页数：5 页
标准价格：12.0 元
相关单位信息
归口单位：全国拖拉机标委会
发布部门：全国拖拉机标委会
标准简介
本标准规定了轮式拖拉机静液压转向系统的技术要求。本标准适用于轮式拖拉机开心或闭心式静液压转向系统。 JB/T 5178-2002 轮式拖拉机静液压转向系统 技术条件 JB/T5178-2002 标准下载解压密码：www.bzxz.net

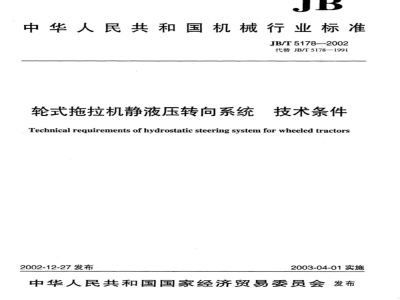

标准图片预览
标准内容
ICS65.060.10
中华人民共和国机械行业标准 JB/T5178—2002
代替JB/T5178—1991
轮式拖拉机静液压转向系统
技术条件
Technical requirements of hydrostatic steering system for wheeled tractors2002-12-27发布
2003-04-01实施
中华人民共和国国家经济贸易委员会发布前言，
1范围
2规范性引用文件
3技术要求
3.1一般要求..
3.2性能要求，
JB/T5178—2002
本标准代替JB/T51781991《轮式拖拉机静液压转向系统技术条件》。
本标准与JB/T5178一1991相比主要变化如下：以方向盘操纵力矩试验的特性曲线分析取代方向盘手感试验：增加开心系统的中立位置压力损失指标要求；JB/T5178-2002
一对方向盘自中立位置至左死点和自中立位置至右死点的旋转角之差的要求进行了修订：一对高温内泄漏试验中和耐久试验后，内泄漏引起的方向盘爬行量的要求进行了修订。本标准由中国机械工业联合会提出。本标准由全国拖拉机标准化技术委员会归口。本标准起草单位：洛阳拖拉机研究所。本标准主要起草人：李西秦、齐劲蜂。本标准于1991年首次发布。
1范围
轮式拖拉机静液压转向系统
本标准规定了轮式拖拉机静液压转向系统的技术要求。本标准适用于轮式拖拉机开心或闭心式静液压转向系统。技术条件
JB/T5178—2002
注：轮式拖拉机静液压转向系统由液压泵、静液压转向器、转向油缸、油箱、滤清器、各种控制阀、冷却器以及连接管路等组成。（以下简称转向系统）2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。JB/T5183一2002轮式拖拉机静液压转向系统试验方法JB/T5999农业拖拉机操纵装置最大操纵力（eqVISO/TR3778:1987）3技术要求
3.1一般要求
3.1.1转向系统应符合本标准的要求，并按照经规定程序批准的图样及技术文件制造。3.1.2转向系统中各零部件应经检验合格后方可进行装配。3.1.3转向系统总成装配完毕后，应按照JB/T5183一2002规定的试验方法，对本标准3.2的要求进行检验3.2性能要求
3.2.1方向盘总旋转角应不大于1800°（五圈）。自中立位置至左死点和自中立位置至右死点的旋转角之差：对于具有两个单杆活塞式转向油缸或一个双杆活塞式转向油缸的转向系统，其旋转角之差应不大于方向盘总旋转角的8%：对于只有个单杆活塞式转向油缸的转向系统，其旋转角之差应不大于方向盘总旋转角的13%。
3.2.2方向盘最大自由行程应不大于30°。3.2.3方向盘操纵力矩试验时的特性曲线应平滑，操纵力矩应不大于10N·m，在方向盘转至左死点和右死点时，操纵力矩应明显增加。3.2.4在内泄漏试验中，转向系统在左、右死点位置时，其内泄漏引起的方向盘爬行量应不大于3.5r/min。
3.2.5转向系统的压力损失试验中，开心系统的中立位置压力损失应小于0.3MPa；对于转向中压力损失，开心系统应小于2MPa，闭心系统应小于3MPa。3.2.6人力转向性能试验和低温人力转向性能试验时，应能实现人力转向，且方向盘上的最大操纵力应不大于JB/T5999的规定值。免费标准下载网bzxz
3.2.7高温内泄漏试验中，能正常转向，内泄漏引起的方向盘爬行量应不大于4.7r/min。3.2.8经耐久试验后，各零部件不得损坏、无影响转向功能的磨损或粘着，转向系统应能正常工作，且内泄漏引起的方向盘爬行量应不大于4.7/min。3.2.9转向系统在上述各项试验过程中，不应有外泄漏现象。1
中华人民共和
机械行业标准
轮式拖拉机静液压转向系统
技术条件
JB/T5178—2002
机械工业出版社出版发行
北京市百万庄大街22号
邮政编码：100037
开本890mm×1240mm1/16·0.5印张·6千字2003年4月第1版第1次印刷
定价：12.00元
书号：15111·7252
网址：http://www.cmpbook.com编辑部电话：（010）88379779
：（010）88379693
直销中心电话：
封面无防伪标均为盗版
版权专有
侵权必究
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
