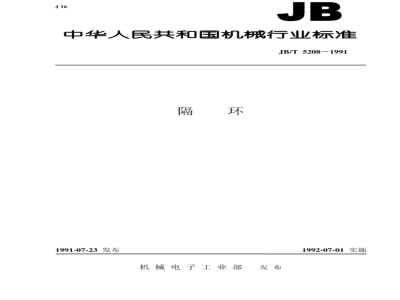

JB/T 5208-1991 中华人民共和国机械行业标准 隔环 发布日期：1991-07-23 实施日期：1992-07-01 发布单位：机械电子工业部 1 主题内容与适用范围 本标准规定了阀门填料函用隔环的结构型式、尺寸和技术要求。本标准适用于公称压力PN1.6～6.4MPa、公称通径DN50～300mm的铸钢闸阀填料函。 2 引用标准 GB 196 普通螺纹基本尺寸（直径1～600mm） GB 197 普通螺纹公差 GB 1220 不锈钢棒 GB 1804 公差与配合（直径1～355mm） 3 型式与尺寸 隔环的结构型式如图所示，其尺寸应符合表1的规定。未注公差尺寸的极限偏差按GB 1804规定执行。 表1 主要尺寸（单位：mm） D：32、34、38、44、48、52、58、62、64、68 D1：26、28、32、36、40、44、48、52、54、58 H：20、24、30 d：20、22、26、28、32、36、38、42、44、48 质量（按密度7.75计算，单位：kg）： 0.065、0.072、0.082、0.14、0.17、0.18、0.32、0.36、0.38、0.41 4 技术要求 4.1 材料按表2的规定。 表2 材料 材料牌号：1Cr13、1Cr18Ni9、0Cr17Ni17Mo2 标准号：GB 1220 热处理：固溶处理 4.2 普通螺纹尺寸按GB 196的规定，公差按GB 197的规定。 4.3 未注公差尺寸的公差等级按GB 1804规定的IT14执行。 附加说明 本标准由机械电子工业部合肥通用机械研究所提出并归口。 本标准由机械电子工业部合肥通用机械研究所和北京阀门研究所负责起草。 主要起草人：陆培文、章华友、洪勉成、王静忻。
