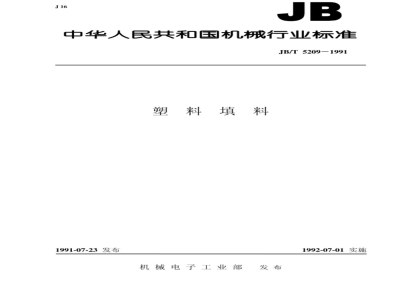

JB/T 5209-1991 中华人民共和国机械行业标准 塑料填料 发布日期：1991-07-23 实施日期：1992-07-01 发布单位：机械电子工业部 1 主题内容与适用范围 本标准规定了塑料填料的结构型式、尺寸和技术要求。本标准适用于阀门的塑料填料函。 2 引用标准 GB 1804 公差与配合 3 型式与尺寸 塑料填料的结构型式如图1、图2所示，其尺寸应符合表1、表2的规定。未注公差尺寸的极限偏差按GB 1804规定执行。 表1 主要尺寸（单位：mm） d：8、10、12、14、16、18、20 D：14、16、20、22、26、28、32 D1：11、13、16、18、21、23、26 H：3.5、4、4.5、5 每1000个质量（按密度2.1计算，单位：kg）： 0.67、0.77、1.41、1.59、2.49、2.73、3.98 表2 主要尺寸（单位：mm） d：8、10、12、14、16、18、20 D：14、16、20、22、26、28、32 D1：11、13、16、18、21、23、26 H：3.5、4、4.5、5 每1000个质量（按密度2.1计算，单位：kg）： 0.56、0.66、1.10、1.19、1.85、2.01、2.88 补充尺寸（单位：mm）： D：34、36、44、48、52、56 D1：28、30、36、40、44、48 H：5、6 对应每1000个质量（按密度2.1计算，单位：kg）： 3.57、5.09、8.89、9.88、10.87、11.85 3.18、3.91、5.84、6.52、7.13、8.35 4 技术要求 4.1 材料按表3的规定。 表3 材料 聚四氟乙烯 尼龙66 尼龙1010 使用温度范围（℃）： 聚四氟乙烯：150℃ 尼龙类：80℃ 4.2 未注公差尺寸的公差等级按GB 1804规定的IT14执行。 附加说明 本标准代替JB 1714-75、JB 1715-75。 本标准由机械电子工业部合肥通用机械研究所提出并归口。 本标准由机械电子工业部合肥通用机械研究所和北京阀门研究所负责起草。 主要起草人：洪勉成、章华友、陆培文、王静忻。
