中华人民共和国第一机械工业部部标准

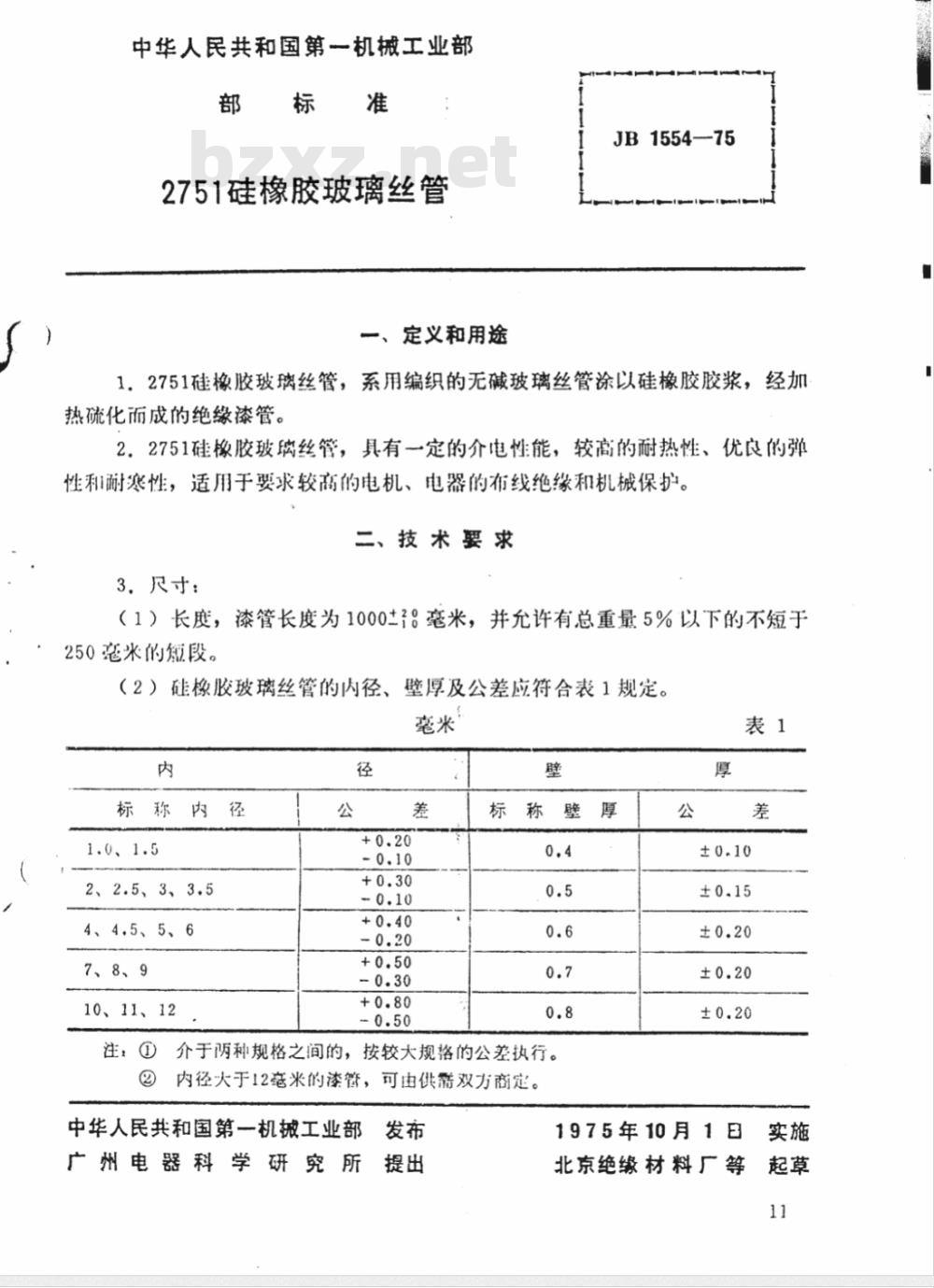

2751硅橡胶玻璃丝管
定义和用途
JB1554—75
1．2751硅橡胶玻璃丝管，系用编织的无碱玻璃丝管涂以硅橡胶胶浆，经加热硫化而成的绝缘漆管。
2．2751硅橡胶玻璃丝管，具有一定的介电性能，较高的耐热性、优良的弹性和耐寒性，适用于要求较高的电机、电器的布线绝缘和机械保护二、技术要求
3．尺寸：
（1）长度，漆管长度为10002：毫米，并允许有总重量5%以下的不短于250意米的短段。
（2）硅橡胶玻璃丝管的内径、壁厚及公差应符合表1规定。毫米
标称内径
1.0、1.5
2、2.5、3、3.5
4、4.5、5、6
7、8、9
10、11、12
标称壁
注：①介于两种规格之间的，按较大规格的公差执行。②内径大于12毫米的漆管，可由供需双方商定。中华人民共和国第一机城工业部发布
广州电器科学研究所提出
1975年10月1日此内容来自标准下载网
北京绝缘材料厂等
共2页第2页

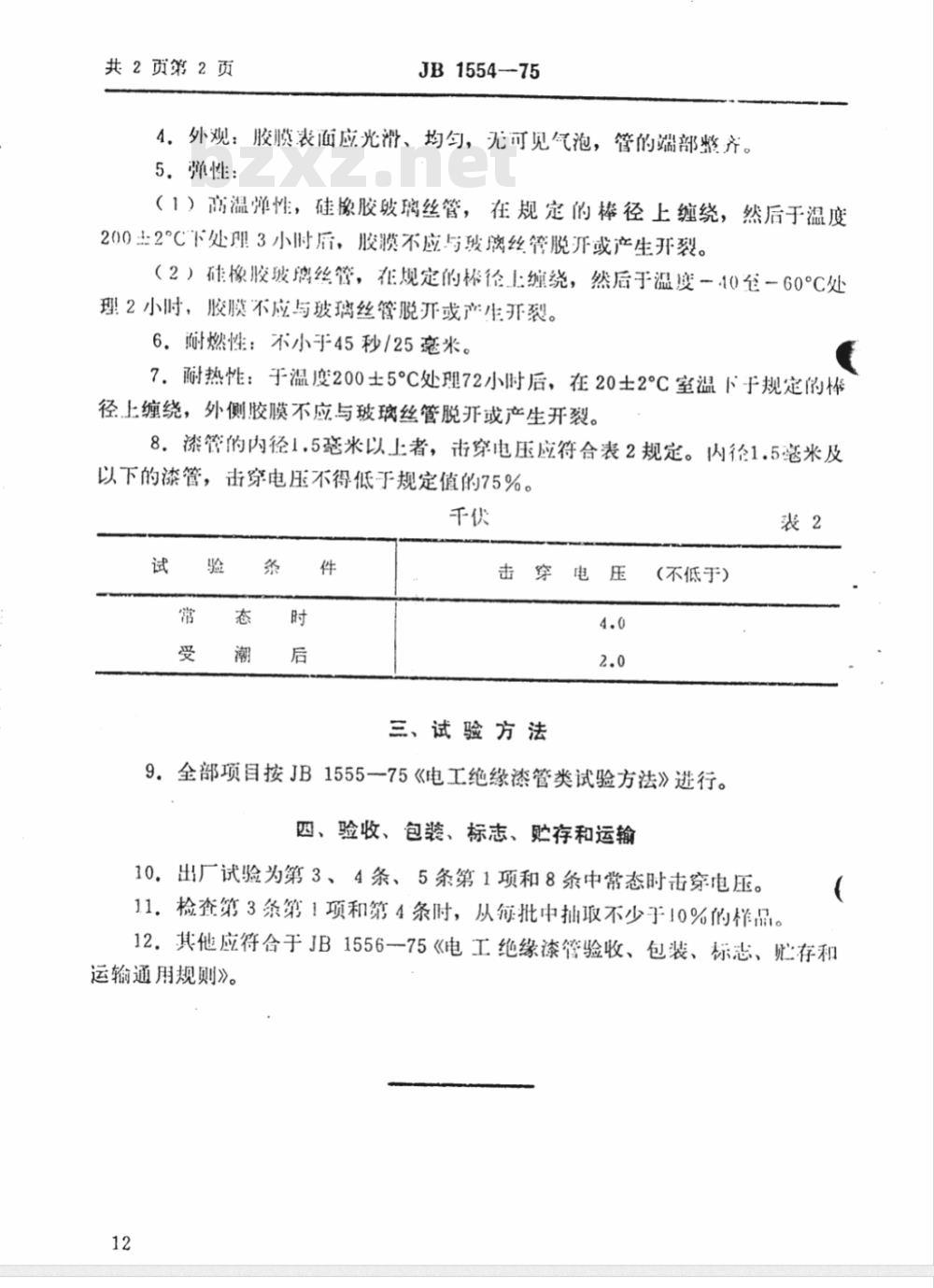

JB1554-75
4．外观：胶膜表面应光滑、均匀，无可见气泡，管的端部整齐。5．弹性：
（1）高温婵性，硅橡胶玻璃丝管，在规定的棒径上缠绕，然后于温度200主2°℃下处理3小时届，胶膜不应与玻离丝管脱开或产生开裂。（2）硅橡胶玻璃丝管，在规定的上缠绕，然后于温度一40至一60℃C处理2小时，胶膜不应与玻璃丝管脱开或产生开裂。6.耐燃性：不小于45秒/25毫米。7．耐热性：于温度200±5℃处理72小时后，在20士2℃℃室温下于规定的径上缠绕，外侧胶膜不应与玻璃丝管脱开或产生开裂。8.漆管的内径1.5慈米以上者，击穿电压应符合表2规定。内径1.5毫米及以下的漆管，击穿电压不得低于规定值的75%。千伏
三、试验方法
(不低于)
9.全部项目按JB1555一75《电工绝缘漆管类试验方法》进行。四、验收、包装、标志、贮存和运输表2
10.出厂试验为第3、4条、5条第1项和8条中常态时击穿电压。11.检查第3条第1项和第4条时，从每批中抽取不少于10%的样品。12.其他应符合于JB1556一75《电工绝缘漆管验收、包装、标志、存和运输通用规则》。
