本方法适用与定性检验金属镀层于基体金属或基体塑料之间结合力。具体方法视零件基本材料、形状、用途及镀种来进行选择 SJ 1282-1977 金属镀层结合力的检验方法 SJ1282-1977 标准下载解压密码：www.bzxz.net

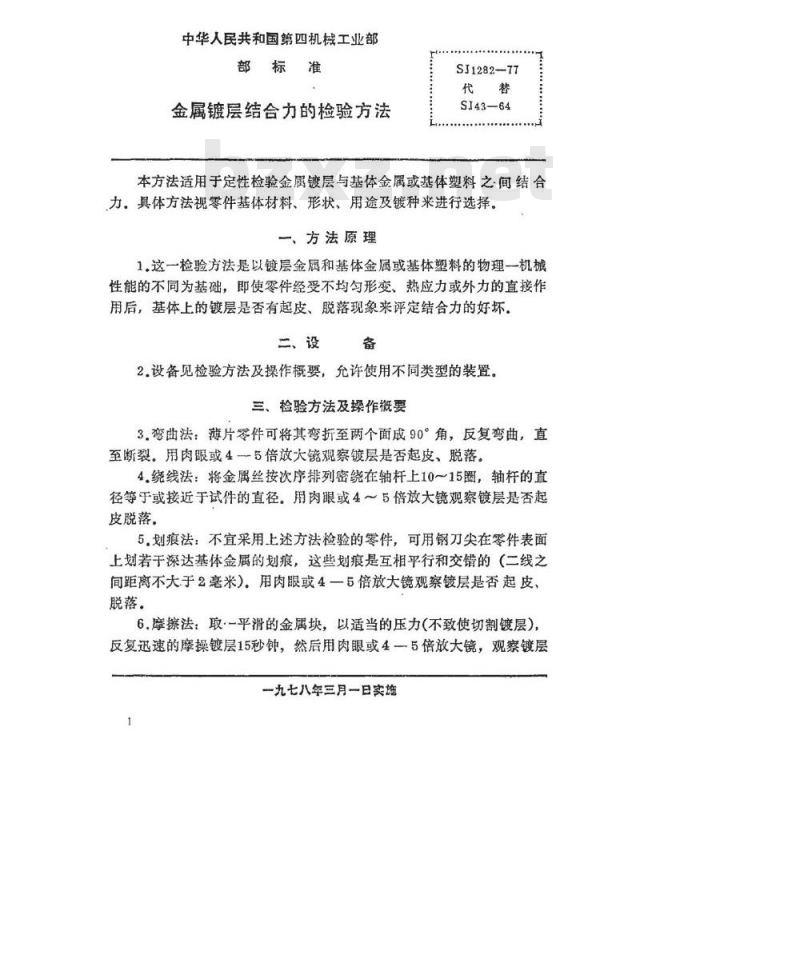

中华人民共和国第四机械工业部部标准
金属镀层结合力的检验方法
SJ1282-77
SJ43-64
本方法适用于定性检验金属镀层与基体金属或基体塑料之间结合力：具体方法视零件基体材料、形状、用途及镀种来进行选择。一、方法原理
1.这一检验方法是以镀层金属和基体金属或基体塑料的物理一机械性能的不同为基础，即使零件经受不均匀形变、热应力或外力的直接作用后，基体上的镀层是否有起皮、脱落现象来评定结合力的好坏，二设备
2.设备见检验方法及操作概要，允许使用不同类型的装置。三、检验方法及操作概要
3.弯曲法：薄片零件可将其弯折至两个面成90°角，反复弯曲，直至断裂。用肉眼或4一5倍放大镜观察镀层是否起皮、脱落。4.绕线法：将金属丝按次序排列密绕在轴杆上1015圈，轴杆的直径等于或接近于试件的直径。用肉眼或4～5倍放大镜观察镀层是否起皮脱落，
5.划痕法：不宜采用上述方法检验的零件，可用钢尖在零件表面上划若于深达基体金属的划痕，这些划痕是互相平行和交错的（二线之间距离不大于2毫米）。用肉眼或4一5倍放大镜观察镀层是否起皮、脱落。
6，摩擦法：取·一平滑的金属块，以适当的压力（不致使切翻镀层）反复迅速的摩操镀层15秒钟，然后用肉眼或4一5倍放大镜，观察镀层一九七八年三月一日实施

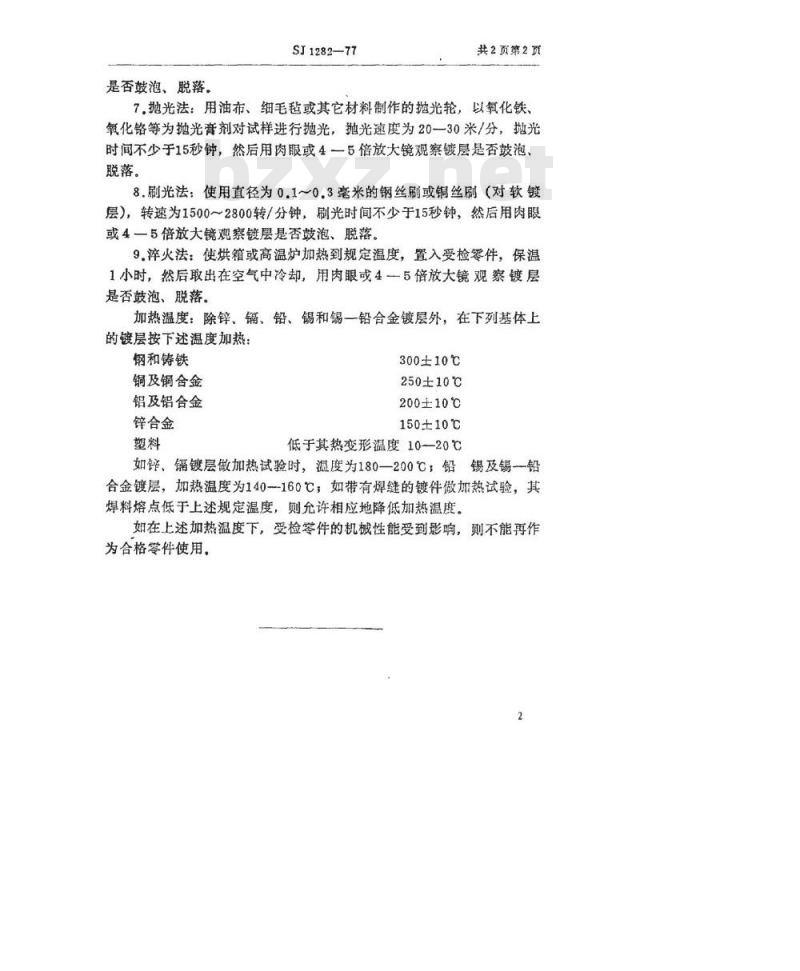

是否鼓泡、脱落。
SJ1282-77
共2页第2页
7，抛光法：用油布、细毛毡或其它材料制作的抛光轮，以氧化铁、氧化铬等为抛光宽剂对试样进行抛光，抛光速度为20一30米/分，抛光时间不少于15秒钟，然后用肉眼或4一5倍放大镜观察镀层是否鼓泡、脱落。
8.刷光法：使用直径为0.10.3毫米的钢丝刷或铜丝刷（对软镀层），转速为1500～2800转/分钟，刷光时间不少于15秒钟，然后用肉眼或4一5倍放大镜观察镀层是否鼓泡、脱落。9.淬火法：使烘箱或高温炉加热到规定温度，置入受检零件，保温1小时，然后取出在空气中冷却，用肉眼或4一5倍放大镜观察镀层是否鼓泡、脱落。
加热温度：除锌、镐、铅、锡和锡一铅合金镀层外，在下列基体上的镀层按下述温度加热：
钢和铸铁
铜及铜合金
铝及铝合金
锌合金
300±10℃免费标准bzxz.net
250±10℃
200±10℃
150±10℃
低于其热变形温度10-20℃
如锌、镉镀层做加热试验时，温度为180—200℃；铅锡及锡铅合金镀层，加热温度为140---160℃，如带有焊缝的镀件做加热试验，其焊料熔点低于上述规定温度，则允许相应地降低加热温度。如在上述加热温度下，受检零件的机械性能受到影响，则不能再作为合格零件使用。
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
