JB/T 5269-1991
基本信息
标准号： JB/T 5269-1991
中文名称：YR系列(IP23)三相异步电动机 技术条件( 机座号160～280)
标准类别：机械行业标准(JB)
英文名称： Technical requirements for YR series (IP23) three-phase asynchronous motors (frame size 160 to 280)
标准状态：已作废
发布日期：1991-06-28
实施日期：1992-07-01
作废日期：2007-11-01
出版语种：简体中文
下载格式：.rar.pdf
下载大小：KB
标准分类号
中标分类号：电工>>旋转电机>>K22异步电机
出版信息
出版社：机械工业出版社
页数：14 页
标准价格：16.0 元
相关单位信息
归口单位：上海电器科学研究所
发布部门：上海电器科学研究所
标准简介
本标准规定了电动机的型式、基本参数与尺寸、技术要求、试验方法和检验规则以及标志与包装的要求。 本标准行之有效用于YR(IP23)三相异步电动机(机座号160~280)，凡属本系列电动机所派生的各种系列电动机也可参照执行。 JB/T 5269-1991 YR系列(IP23)三相异步电动机 技术条件( 机座号160～280) JB/T5269-1991 标准下载解压密码：www.bzxz.net

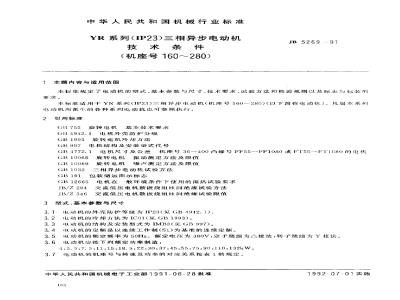

标准图片预览
标准内容
中华人民共和国机械行业标准
YR系列（IP23)三相异步电动机
技术条件
（机座号160～～280）
1主题内容与适用范围
JB5269---91
本标准规定了电动机的型式、基本参数与尺寸、技术要求、试验方法和检验规则以及标志与包装的要求。
本标准适用于YR系列（IP23）三相异步电动机（机座号160~~280）（以下简称电动机）。凡属本系例电动机所派生的各种系列电动机也可参照执行。2引用标准
GB755旋转电机基本技术要求
GB4942.1电机外壳防护分级
GB1993旋转电机冷却方法
GB 997
电机结构及安装型式代号
GB 4772.1
GB 10068
GR 10069
GB1032
电机尺寸及公差机座号36400凸缘号FF55~FF1080或FT55~-FT1080的电机旋转电机振动测定方法及限值
旋转电机噪声测定方法及限值
三相异步电动机试验方法
包装储运图示标志
电机在··般环境条件下使用的湿热试验要求GB 12665
JB/Z346
交流低压电机散嵌绕组匝间绝缘试验方法交流低压电机散嵌绕组匝间绝缘试验限值3型式、基本参数与尺寸
3.1电动机的外壳防护等级为IP23（见GB4942.1）。3.2电动机的冷却方法为IC01（见GB1993）。3.3电动机的结构及安装型式为IMB3（见GB997）。3.4电动机的定额是以连续工作制（S1)为基准的连续定额。3.5电动机的额定频率为50Hz。额定电压为380V，定子绕组为^接法，转子绕组为Y接法。3.6电动机应按下列额定功率制造：4,5.5,7.5,11,15,18.5,22,30,37,45,55.75,90,110.132kW3.7电动机的机座号与转速及功率的对应关系按表1的规定。中华人民共和国机械电子工业部1991-06-28批准168
1992-07-01实施
机座号
JB5269-91
速，r/min
率，kw
注：M、L后面的数字1及2分别代表同一机座和转速下不同的功率。3.8电动机的安装尺寸及其公差应符合表2的规定。外形尺寸应不大于表2的规定。750
JB5269-
191023
JB5269-91
3.9电动机轴伸键的尺寸及其公差应符合表3的规定。表3
轴伸直径
14. . 043
18--0.043
一半处的径向圆跳动公差应不大于表4的规定。轴伸长度免费标准下载网bzxz
轴伸直径
>30~50
>50-~80
圆跳动公差
3.11电动机轴线对底脚支承面的平行度公差对250及以下机座号为0.5mm，对280机座号为1mm：3.12电动机底脚支承面的平面度公差对200及以下机座号为0.20mm，对225及以上机座号为0.25mm.
3.13电动机轴伸上键槽的对称度公差应符合表5的规定。表5
4技术要求
电动机应符合本标准的要求，并按照规定程序批准的图样及技术文件制造，4.2在下列海拨、环境空气温度以及环境空气相对湿度条件下，电动机应能额定运行。4.2.1海拔不超过1000m。
4.2.2环境空气最高温度随季节变化。但不超过40℃。imm
注：如电动机指定在海拔超过1000m或环境空气温度高于或低于40的条件下使用时，应按GB755的规定修正。4.2.3环境空气最低温度为一15℃。4.2.4最湿月月平均最高相对湿度为90%，同时该月月平均最低温度不高于25C4.3电动机运行期间电源电压和频率与额定值的偏差应按GB755的规定。4.4电动机在功率、电压及频率为额定时，其效率和功率因数的保证值应符合表6的规定[7
JB5269—91
率，%
注：效率用杂散损耗为额定输人的0.5%值的间接法确定。速，
4.5电动机转子开路电压及转子电流的保值应符合表7的规定。表7
功率因数.cosg
JB 5269-91
在额定电压下，电动机最大转矩对额定转矩之比的保值应符合表8的规定。表8
电动机电气性能保值的容差应符合表9的规定。表9
额定功率在45kW及以下
额定功率在45kw以上
功率因数cosg
最大转矩
转子开路电压
转子电流
矩/额
速，r/min
0. 15(19)
--0. 10(13)
(1-cosd)最少为 0. 02
保证值的—10%
保证值的±10%
保证值的10%
8电动机采用B级绝缘，当海拔和环境空气温度符合第4.2条规定时，电动机绕组的温升限值（电阳4.8
法）和集电环的温升限值（温度计法）为80K；轴承的允许温度（温度计法）应不超过95（如试验地点的海拔或环境空气温度与第4.2条的规定不同时，温升限俏应按（3755的规定修正4.9电动机在热状态和在逐渐增加转矩的情况下，应能承受本标准第4.6条所规定的最大转短（计及容差），历时15s弱无转速突变、停转及发生有害变形。此时，电压和频率应维持在额定值4.10电动机应能承受1.5倍额定电流历时不少于2min的偶然过电流试验而不摄坏。4.11电动机在空载情况下，应能承受提高转速至其额定值的120%，历时2min而不发牛有害变形电动机定子绕组的绝缘电阻在热状态时或温升试验后应不低于0.38MS2，转子绕组的绝缘电阻4.12
麻不低于0.5M2
JB5269-91
4.13电动机的绕组应能承受为时1min的耐电压试验而不发生击穿，试验电的频率为50Hz，并尽能为正弦波形，电压的有效值对于定子为1760V，转子为1000十2倍转于开路电压。4.14电动机的定子绕组应能承受匝间冲击耐电压试验而不击穿，其冲击试验电压峰值按J13/2345的规定。
4.15电动机在按GB12665所规定的40℃交变湿热试验方法进行6周期试验后，定子组绝缘电阻应不低于0.38MQ，转子绕组绝缘电阻应不低于0.5MQ，并能承受第4.13条所规定的耐电压试验面不发生击穿。但电压的有效值对于定子绕组为1500V，对转了绕组为1700V。4.16电动机在空载时测得的振动速度有效值应不超过订货时按表10选定等级所规定的数值表10
有效值
160~225
2-225-~280
4.17电动机在空载时测得的A计权声功率级的噪声数值，应符合表11所规定的数值．噪产数值的容差为+3dR(A)。
速，r/min
3当三相电源平衡时，电动机的三相空载电流中任何一相与三相平均值的偏差应不大}二相均4.18
值的10%。
电动机静止时，转子三相电压中任何相与三相平均值的偏差应不大丁三相平均值的2%4.20
电动机在检查试验时，空载电流和损耗应在某·数据范围之内，该数据范围应能保证电动机性能1.74
符合本标准第4.4~~4.7条的规定。JB 5269-91
4.21电动机气隙不均匀度应不大于表12的规定。表12
表中：—--气隙公称值；
不均勾值，其定义为
号/82+62+8-8102-8.0 -8,8]
式中：81、02、0为相距120°测得的气隙值。4.22电动机只制成有一个圆柱形轴伸。0.55
4.23电动机定子应制成具有六个出线端，转子制成具有三个出线端。从主轴伸端视之，电动机的接线盒应置于机座右面或上方，双方另有协议时，允许把接线盒置于机座左面。电动机的接线盒内应有接地端于。对额定输出超过100kW的电动机，应在机座上另装一个接地端子，并应在接地端子的附近设置接地标志。此标志应保证在电动机整个使用时期内不易磨灭。4.24在出线端标志的字母顺序与三相电源的电压相序方向相同时，从主轴伸端视之电动机应为顺时针方向璇转。
5检验规则
5.1每台电动机须经检验合格后才能出厂，并应附有产品合格证。5.2每台电动机应经过检查试验，检查试验项目包括：a.
机械检查（根据本标准第5.5.5.6条的规定），定子和转子绕组对机壳与绕组相互间绝缘电阻的测定（检查试验时可测量冷态绝缘电阻，但应b.
保证热状态时绝缘电阻不低于本标准第4.12条的规定）：c.
定子和转子绕组在实际冷状态下直流电阻的测定；定了和转子绕组对机壳及相间耐电压试验；匝间绝缘试验；
空载电流和损耗的测定；
转子并路电压的测定；
超速试验（根据本标准第5.6条的规定）；噪声的测定（根据本标准第5.6条的规定）；振动的测定（根据本标准第5.6条的规定）。5.3凡遇下列情况之一者，必须进行型式试验：a.
经鉴定定型后制造厂第一次试制或小批试生产时；电动机设计或工艺上的变更足以引起某些特性和参数发生变化时，当检查试验结果和以前进行的型式试验结果发生不可容许的偏差时；成批生产的电动机定期的抽试，每年抽试…·次。当需要抽试的数量过多时，拥试间隔时间可适当延长，但至少每二年抽试一次。5.4电动机的型式试验项目包括：175
检查试验的全部项目：
牢载试验；
温升试验：
效率、功率因数的测定：
短时过转矩试验；
最大转矩的测定；
转子电流的测定。
注：若转子电流测量有困难时，可暂不考核。5.5电动机的机械检查项自包括：JB526991
a。转动检查：电动机转动时，应平稳轻快，无停滞现象；b外观检查：检查电动机的装配是否完整正确，电动机表面油漆应干燥完整、均勺、无污损、碰坏、裂痕等现象；
心．安装尺寸，外形尺寸及键的尺寸检查：安装尺寸及外形尺寸应符合本标准第3.8条的规定，键的尺寸应符合本标准第3.9条的规定；d．圆跳动、底脚支承面的平行度和平面度及键槽对称度的检查：圆跳动公差应符合本标准第3.10条的规定。底脚支承面的平行度公差和平面度公差应分别符合本标推第3.11和第3.12条的规定。键槽对称度应符合本标准第3.13条的规定。底脚支承面平面度和键槽对称度允许在零部件上进行检查，
集电环与耗刷检查：集电环表面应光滑，不允许有砂眼存在。电刷在集电环上接触良好，运转时c.
无显著火花。
5.6本标准第5.5条的a、h和c必须每台检查，第5.2条的h.i和i及5.5条的c和d可以进行抽查，抽查办法由制造广制定。
5.7本标准第5.2（除e、i和i外）和5.4条所规定的各项试验，其试验方法按照（B1032进行。第5.5条所规定的安装尺寸及公差的检查按照GB4772.1进行。第5.2条的e按照JB/7.294进行。第5.2条的j按GB10069进行。第5.2条的j按GB10068进行。5.8电动机外壳防护等级的试验，偶然过电流试验，40C交变湿热试验及气隙不均勾度检查，可在产品结构定型或当结构和工艺有较大改变时进行。外壳防护等级的试验方法按照GB4942.1进行，40C交变湿热试验按照GB12665进行
6标志、包装及保用期
6.1铭牌材料及铭牌上数据的刻划方法应保证其字迹在电动机整个使用期内不易磨火。6.2铭牌应固定在电动机机座的上半部，应标明的项目如下：a
制造厂名称；
电动机名称（三相异步电动机）；电动机型号：
外克防护等级（允许另作铭牌）：额定功率；
额定频率；
额定电流：
额定电压；
额定转速；
功率因数；
绝缘等级；
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
