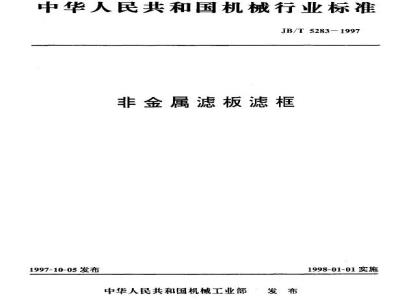

中华人民共和国机械行业标准
JB/T5283-1997wwW.bzxz.Net
非金属滤板滤框
1997-10-05发布
中华人民共和国机械工业部·发布1998-01-01实施
IB/T5283-1997
本标准是对JB/T5283一91《非金属滤板滤框3的修订。本标准的附录A是提示的附录。
本标准从生效之日起，同时代替JB/T528391。本标准由全国分离机械标准化技术委员会提出并归口。本标准起草单位：杭州防腐设备总厂、杭州兴源过滤机有限公司、河北泊头压滤机总厂和吉林市第一机械厂。
本标准主要起草人：鲁铭、陈海珍、张明。1范围
中华人民共和国机械行业标准
非金属滤板滤框
JB/T5283-1997
代费JB/T5283-91
本标准规定了板棺压滤机和崩式压滤机非金属滤板、滤耦的技术要求、试验方法、检验规则及包装、运输、贮存等，
本标准适用于塑料和橡胶滤板、滤框。2引用标准
下列标准所包含的条文，通过在本标准中引用而构度为本标准的条文。本标准出版时，所示版本均为有效，所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB 19190
GB 6060.285
GB 638886
GB 752987
GB/T 13384-92
JB/T43331997
JB/T5152—91
3技术要求
3.1基本要求
包装储运图示标志
表面粗糙度比较样块
、磨、车、镜、铣、插及刨加工表面运输包装收发货标志
模压和压出橡胶制品外观质量的一般规定机电产品包装通用技术条件
厢式压滤机和板压滤机技术条件厢式压滤机和板框压涉机型式和基本参数非金属滤板、滤框应符合本标准和JB/T5152的规定，并按经规定程序批准的图样和技术文件制造，若着用户有待殊要求时，按双方签订的协议制造。3.2外观质量
3.2.1同批滤板、滤框色应基本一致，允许有轻微色差。3.2.2塑料滤板、滤框表面应光滑、平整，无明显裂缝、气孔、杂质和未分散均匀的助剂。3.2.3橡胶滤板、滤框应符合GB7529的有关规定。3.2.4滤板、滤框密封面应无影响密封性能的划痕。3.3卫生、安全要求
用于食品、饮料、制药和饲料等行业的滤板、滤框的材料应符合有关食品卫生的有关规定。3.4材料要求
制造滤板、滤框的材料应符合有关标准的规定[见附录A（提示的附录工，并有供方的质量合格证明书。如无证明书时，须经质量检验部门检验合格后方可使用。3.5几何精度要求
3.5.1滤板、滤框的厚度公称尺寸偏差经切削加工的两密封面厚度公称尺寸上偏差为+1.5mm，下偏差为一1.0mrm；不经切前加工的两密封面厚度公称尺寸上偏差为十2.0mm，下偏差为-1.0mm。机械工业部1997-10-05批准
1998-01-01实施
JB/T 5283--1997
3.5.2同一块滤板、滤两密封面的厚度差经切削加工的两密封面厚度差应符合表1的规定；不经切前加工的两密封面厚度差不得大于1mm
外边尺寸
厚度差
>400~630
>630~1000
3.5.3滤板、滤框密封面表面粗糙度R，不得大于6.3um。3.6滤板、滤框的力学性能应符合以下要求：>1000~1600
>1600~2500
滤框以1.25倍的过滤压力进行水压试验，应无裂纹和明显变形，过滤压力不大于1.0MPa的塑料滤板应对单面进行水压试验，破裂时的最大压力不得小于过滤压力的40%。3.7带压榨隔膜的滤板（简称隔膜板隔膜腔密封性及隔膜强度应符合JB/T4333的有关规定。4试验方法
4.1滤板、滤框的外观质量采用目测检验。4.2滤板、滤框密封面的厚度至少测八个部位，即四个角和四个边的中部（对于圆形滤板、涉框被测部位应分布均勾)，采用通用量具进行测量。4.3滤板、滤框密封面的表面粗糙度按GB6060.2规定的比较样块或表面粗糙度测试仪器及相应的标准进行测定，
4.4在试验台上（试验台如图1所示)，以压紧压力压紧未打任何孔的滤板，在其单面空腔内进水加压，直至破裂。
医署方向
1一水相；2-水泵；3—回流阀；4—截止阀，5-压力表：6—止推板：7-被测滤板：8－压案板图1滤板、滤框力学性能试验台
4.5隔膜板隔膜腔密封性及隔膜强度按JB/T4333的有关规定测试。5检验规则
5.1出厂检验
5.1.1涉板、滤框的外观质盘和几何精度要求进行件检验应达到3.2和3.5的规定。5.1.2隔膜板隔膜腔密封性及隔膜强度要求应达到3.7的规定。5.2型式检验
5.2.1有下列情况之一时，应进行型式检验：a）新产品的试制定型鉴定：
b）正式生产后，如结构，材料、工艺有较大改变，可能影响产品性能时：2
JB/T5283-1997
c）正带生产时，定期或积累一定产量后，应周期性进行一次检验；d）产品停产1年以上，恢复生产时；e）出厂检验结果与上次型式检验有较大差异时：f）国家质量监督机构提出进行型式检验的要求时。5.2.2型式检验时应对3.2~3.7进行检验，6包装、运输及贮存
6.1滤板、滤框出厂应附有产品质量合格证。6.2包装
6.2.1滤板、滤框的包装应符合GB/T13384的规定，6.2.2包装标志的表示方法和要求应符合GB191的规定。6.2.3包装的收发货标志应符合GB6388的规定。6.3输、贮存
6.3.1滤板、滤框在运输和贮存中一般应水平或垂直放置，防止碰伤或机械损伤，并不得有重物压在滤板、滤框上。
6.3.2滤板、滤框在运输和贮存时，不得与油类、酸碱或其他有损于板框的物质接触，应远离热源，避免日晒雨淋。
质量保证期
用户在遵守规定的运输、贮存和使用的条件下，从发货日期起1年内，滤板、滤框确因制造质量问题不能使用时，制造厂应无偿更换。3
JB/T5283-1997
附录A
(提示的附录）
滤板、滤框的常退物理力学性能塑料滤板、滤框的常温物理力学性能应符合表A1的规定。A1
抗拉强度
抗毒强度
冲击强度（有缺口）
热变形益度(0.46MPa）
橡胶滤板、滤框的常温物理力学性能应符合表A2的规定。A2
断裂强度
扯断伸长率
扯断永久变形
便度邵尔A型
≥26MPa
≥41 MPa
>6.86kJ/m
≥7MPa
≤50%
75度±5度
