JB/T 5301-1991
基本信息
标准号： JB/T 5301-1991
中文名称：碳钢球
标准类别：机械行业标准(JB)
英文名称： Carbon steel ball
标准状态：已作废
发布日期：1991-06-25
实施日期：1992-07-01
作废日期：2007-09-01
出版语种：简体中文
下载格式：.rar.pdf
下载大小：1405873
标准分类号
中标分类号：机械>>通用零部件>>J11滚动轴承
关联标准
替代情况：被JB/T 5301-2007替代
出版信息
出版社：机械工业出版社
页数：7 页
标准价格：12.0 元
相关单位信息
归口单位：洛阳轴承研究所
发布部门：洛阳轴承研究所
标准简介
本标准规定了碳钢球的尺寸、公差等级及技术要求。 本标准适用于碳钢球轴承用和其他用途用碳钢球的制造、检验和用户验收。 JB/T 5301-1991 碳钢球 JB/T5301-1991 标准下载解压密码：www.bzxz.net
标准图片预览
标准内容

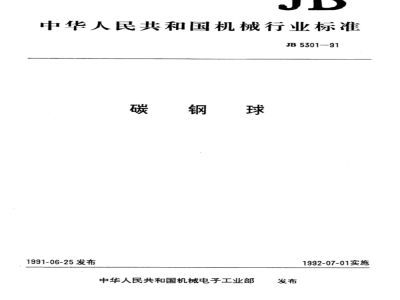

中华人民共和国机械行业标准
JB5301-91
碳钢球
1991-06-25发布
中华人民共和国机械电子工业部发布
1992-07-01实施
中华人民共和国机械行业标准
碳钢球
主题内容与适用范围
本标准规定了碳钢球(以下简称钢球)的尺寸、公差等级及技术要求、本标准适用于碳钢球轴承用和其他用途用碳钢球的制造、检验和用户验收。2
引用标准
GB6930
ZBJ11020
JB3034
滚动轴承
滚动轴承
滚动轴承及其商品零件检验规则轴承油封防锈包装
3术语、符号及定义
球的公称直径D
球的单一直径Dw
球的平均直径Dm
球直径变动量Vpws
变形误差4sph
批平均直径DwmL
批直径变动量VpL此内容来自标准下载网
3.9球的公差等级
注：以上术语的定义按GB6930。3.10批平均直径偏差4Dvml
同批球的批平均直径与公称直径之差，3.11压碎负荷
JB5301—91
在材料试验机上，按规定的方法给钢球施加压负荷，直至钢球发生破坏时的瞬时负荷值。4尺寸
钢球的公称尺寸按表1规定。
机械电子工业部1991-06-25批准1992-07-01实施
(5/32)
(7/32)
(13/64)
(5/16)
注：加括号的英制钢球，为非优选钢球尺寸。5技术要求
5.1公差等级
JB:530191
(29/64)
(15/32)
(19/32)
(29/32)
钢球按制造的尺寸、形状公差分成100，200，500，1000四个等级，精度依次由高到低5.2公差
各公差等级钢球的尺寸、形状公差和表面粗糙度按表2的规定。2
公差等级
5.3外观
上偏差
下偏差
JB5301—91
钢球表面必须光洁，其表面不准有目视可见的裂纹，锈蚀等缺陷。5.4材料
本标准规定的钢球用10，15号优质碳素钢及含碳量和机械性能与其接近的其他碳素钢制造。5.5渗碳层深度
钢球表面渗碳层深度按表3规定。表3
5.6硬度
渗碳层最小深度
钢球表面硬度一般应不低于60HRC。如用户有特殊要求，可按双方协议执行。5.7压碎负荷
钢球的压碎负荷一般不检测。对碳钢球轴承用钢球和用户有压碎负荷要求的钢球，经与制造厂协商后，按制造厂主管部门规定的压碎负荷值进行检测。6检验方法
6.1外观
钢球的外观一般在散光灯下目视检查。6.2公差
钢球的尺寸公差按GB308第6.2.1条的规定进行检测。6.2.2钢球球形误差的测量，般按GB308附录B的规定用V形块（三点）法测量。在有争议时以圆度仪测量为准。
6.3表面粗糙度
钢球表面粗糙度的测量，一般可以标准件在放大镜下比较判定，在有争议时以仪器测量为准。6.4渗碳层最小深度、硬度和压碎负荷钢球的渗碳层最小深度、硬度和压碎负荷的测量，按制造厂主管部门的规定。3
7检验规则
JB5301—91
钢球检验的一般规则按GB308第7.1条的规定、7.1
7.2用户验收钢球的程序及抽样检查方案按ZBJ11020的规定。钢球各检查项目的检查水平和合格质量水平(AQL)应符合表4的规定。表4
碳钢轴承用钢球
检查项目
表面粗糙度
压碎负荷
渗碳层深度
检查水平
合格质量水平
检查水平
按ZBJ11020的规定
一般用钢球
合格质量水平AQL
Dw<4mm
检3粒，合格判定数为0
注：①500，1000级的检测项目可与用户商定，允许酌减。②压碎负荷一般不检。
标志、包装及贮存
8.1标志
出)，
标志内容及顺序，
钢球的材料代号。用符号“c”表示碳素钢；钢球的公称直径。单位“mm\（不标出）；钢球的公差等级。用符号“G”加数字表示；2.5
Dw≥4mm
批平均直径偏差或符号“b\(不按批直径变动量分组标志）。批平均直径偏差单位um”（不标本标准编号或本标准编号加补充技术条件编号。标志方法
在钢球质量合格证、包装物等需标志的地方，应按第8.1.1条的内容及顺序标志，每项之间应留一空格。
标志示例
材料为碳素钢，钢球公称直径5.000mm，公差等级100，批平均直径偏差十5um的钢球：C5.000G100+5JB5301—91
材料为碳素钢，钢球公称直径6.350mm，公差等级200，不按批直径变动量分组的钢球：C6.350G200bJB5301—91
8.2包装
8.2.1经检验合格的成品钢球，应按JB3034的规定进行防锈处理和内包装。包装时应把不同尺寸、不同公差等级、不同材料、不同批平均直径偏差的钢球装入不同容器（盒)中，不得混装。
JB5301—91
8.2.2包装容器（盒）外面，应标明碳钢球、钢球的数量、标志、制造厂名（商标）、批号和包装日期。8.3贮存
钢球经防锈包装后，在遵守JB3034规定的合理运输和正常库房保管条件下，应保证白出厂之日起12个月内不生锈。
附加说明：
本标准由全国滚动轴承标准化技术委员会提出。本标准由洛阳轴承研究所归口并负责起草。本标准主要起草人徐文宝。
民共和
械行业标
JB5301—91
机械电子工业部机械标准化研究所出版发行（北京8144信箱
邮编100081）
版权专有
不得翻印
河北省清河县印剧厂印刷
开本880×12301/16印张5/8字数100001991年9月第一版
1991年9月第一次印别
印数00.001—2000
定价1.60元
编号0014
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
