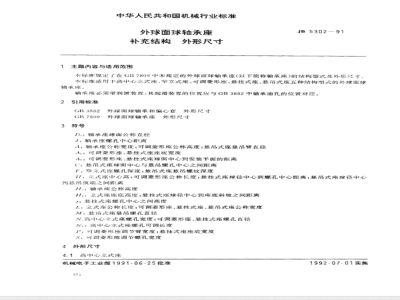

中华人民共和国机械行业标准
外球面球轴承座
补充结构外形尺寸
主题内容与适用范围
JB5302—91
本标准规定了在GB7809中末规定的外球面球轴承座（以下简称轴承座)的结构型式及外形尺寸。本标准适用于高中心立式座、窄立式座、可调菱形座、悬挂式座、悬吊式座五种结构型式的外球面球特承座。www.bzxz.net
轴承座必须带润滑装置，其润滑装置的位置应与GB3882中轴承油孔的位罩对应。2引用标准
外球面球轴承和偏心套外形尺寸GB3882
GB7809
3符号
外球面球轴承座外形尺寸
D。：轴承座球面公称点径
J：轴承座螺孔中心距离
A：轴承座公称宽度，可调菱形座公称高度；悬吊式座悬吊臂直径A：：可谢菱形座、忌挂式座座底宽度A:：可调菱形座、悬甚挂式座球雨中心到安装平面的距离C：悬吊式座球面中心与悬吊螺孔中心之间距离F；窄立式座螺孔深度；慰吊式座悬吊螺纹深度II：立式座中心高；可调菱形座公称长度；悬挂式座球径中心到螺孔中心距离；愁吊式座球径中心到忌昂顶端之间距离
H、：轴承座公称高度
H，：立式座座底高度；悬挂式座球径中心到座底斜坡之间距离j：悬挂式座螺孔中心之间高度
L：立式座公称长度；可调菱形座、悬挂式座、悬吊式座公称宽度M：悬带式座歇吊螺孔直径
N.高中心立.式座螺孔宽度；可调菱形座、悬挂式座螺孔直径N，：高中心立式座螺孔可调长度P：可谢菱形座调节臂宽度；悬挂式座座底宽度S：可调菱形座调节螺孔宽度
4外形尺寸
4.1高中心立式座
机械电子工业部1991-06-25批准151
1992-07-01实施
高中心立式座外形尺寸见图1、表1标记示例：
JB5302-91
高中心立式轴承座ZH505JB5302--91图1高中心立式座ZH505型
表1高中心立式座
轴承座
4.2窄立式座
窄立式座外形尺寸见图2、表2。标记示例：
案立式轴承座ZA505JB5302—91
轴派库
4.3可调菱形座
JB5302---91
图2窄立式座ZA505型
农2窄立式座
可调菱形座外形尺寸见图3、表3。标记示例：
可调菱形轴承座LA505JB5302—91e
图3可调菱形座LA505型
轴承座
4.4悬挂式座
悬挂式座外形尺寸见图4、表4。标记示例：
悬挂式轴承座
JB5302-91
JB5302---91
可调菱形座
图4悬挂式鹿FB505型
F1B506
FB5027
4.5悬吊式座
慧带式座外形尺寸见图5、表5。标记示例：
志吊式轴承座
JB5302-91
JB5302—91
悬挂式座
图5悬吊式座HA505型
附加说明：
JB5302-91
悬吊式座
本标准由全国滚动轴承标准化技术委员会提出。本标准由洛阳轴承研究所归口并负责起草。本标准主要起草人马素青。
