本标准规定了应用于烟花爆竹产品中钛粉的分类、技术要求、试验方法、检验规则、包装、标志、运输和贮存。本标准适用于烟花爆竹用金属钛粉、海绵钛粉以及氢化钛粉。 GB/T 20211-2006 烟花爆竹用钛粉 GB/T20211-2006 标准下载解压密码：www.bzxz.net

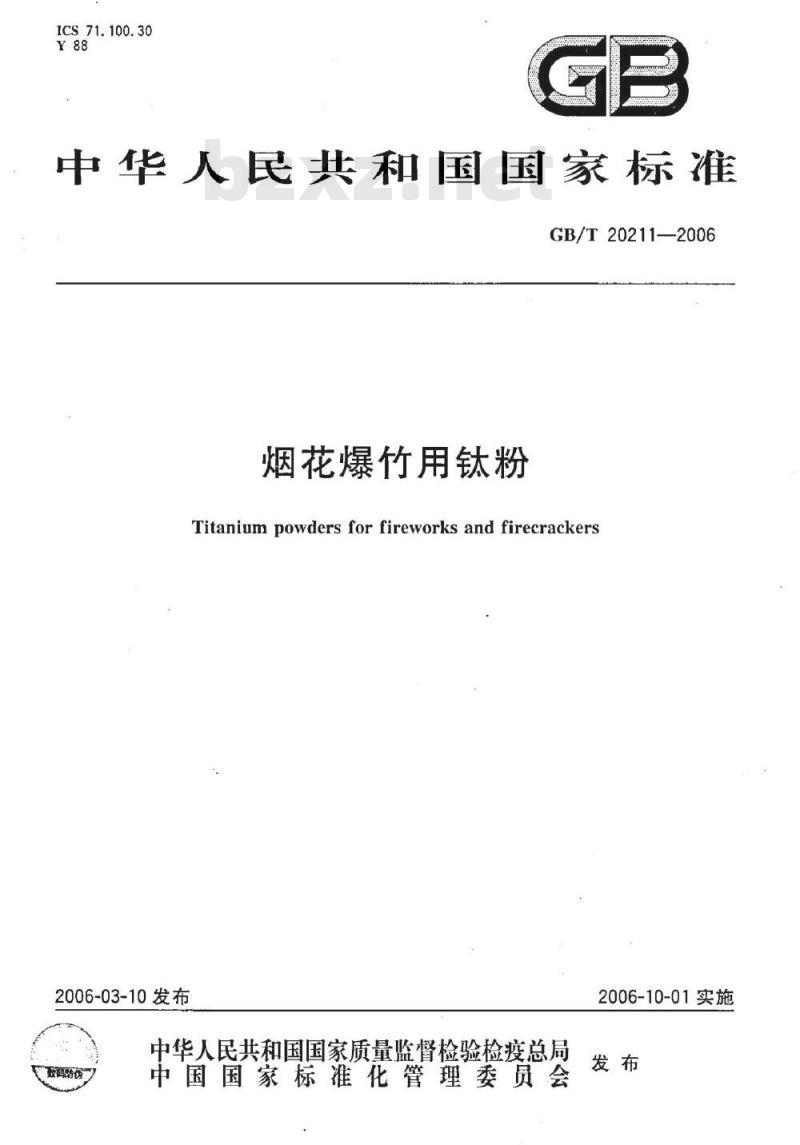

ICS 71.100.30
中华人民共和国国家标准
GB/T20211—2006
烟花爆竹用钛粉
Titanium powders for fireworks and firecrackers2006-03-10发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
致码防伪
2006-10-01实施

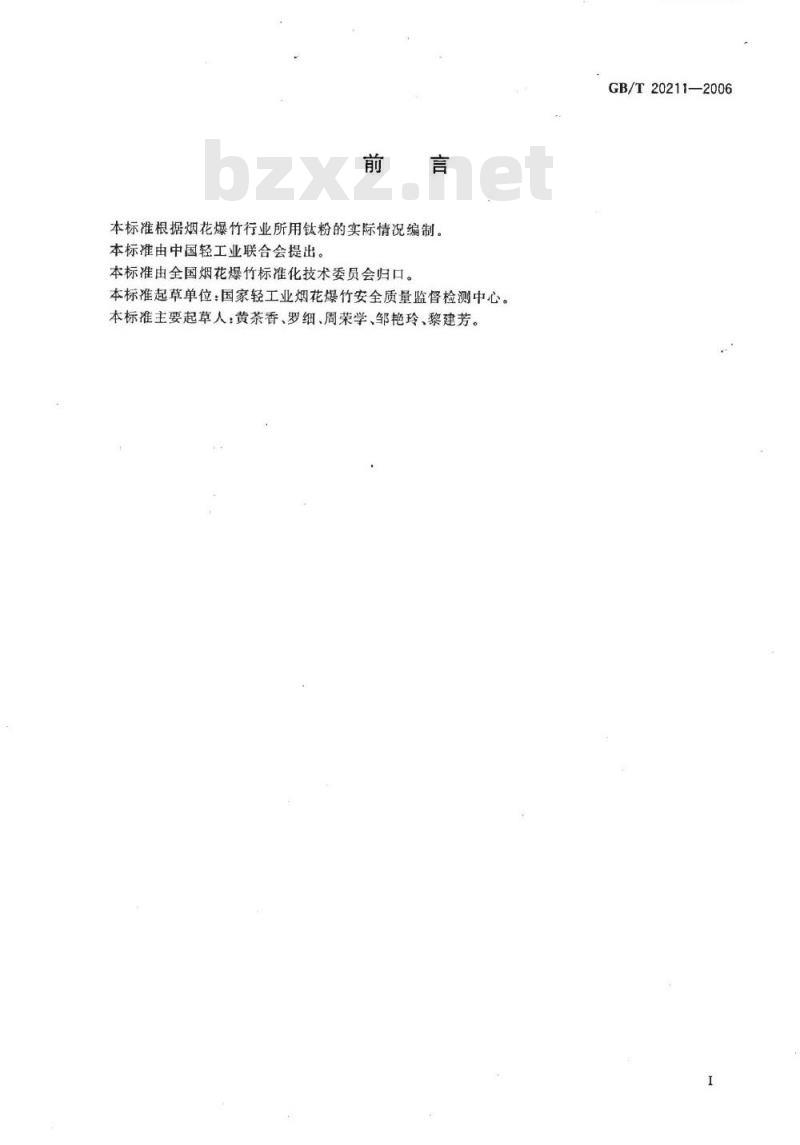

本标准根据烟花爆竹行业所用钛粉的实际情况编制。本标准由中国轻工业联合会提出。本标准由全国烟花爆竹标准化技术委员会归口。本标准起草单位：国家轻工业烟花爆竹安全质量监督检测中心。本标准主要起草人：黄茶香、罗细、周荣学、邹艳玲、黎建芳。ikAoNrkAca-

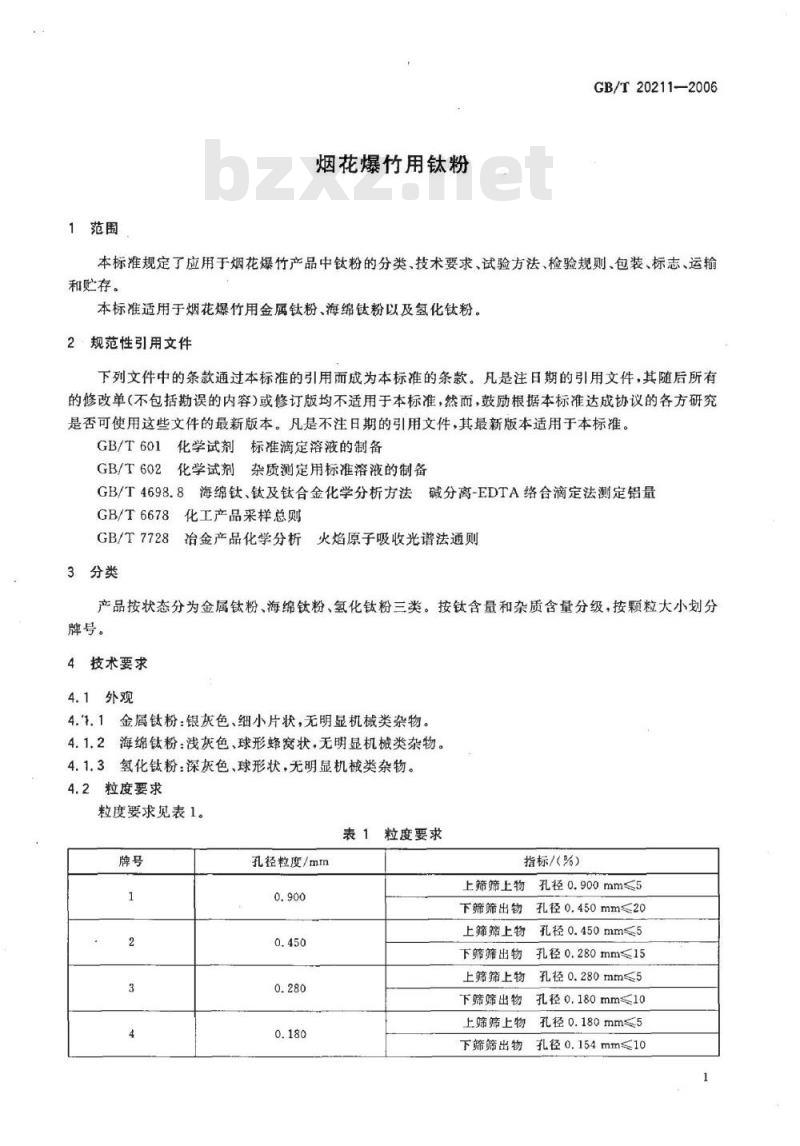

GB/T20211—2006
1范围
烟花爆竹用钛粉
GB/T20211—2006
本标准规定了应用于烟花爆竹产品中钛粉的分类、技术要求、试验方法、检验规则、包装、标志、运输和贮存。
本标准适用于烟花爆竹用金属钛粉、海绵钛粉以及氢化钛粉。2·规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T601化学试剂标准滴定溶液的制备GB/T602化学试剂杂质测定用标准溶液的制备GB/T4698.8海绵钛、钛及钛合金化学分析方法碱分离-EDTA络合滴定法测定铝量GB/T6678化工产品采样总则
GB/T7728冶金产品化学分析火焰原子吸收光谱法通则3分类
产品按状态分为金属钛粉、海绵钛粉、氢化钛粉三类。按钛含量和杂质含量分级，按颗粒大小划分牌号。
4技术要求
4.1外观
4.1.1金属钛粉：银灰色、细小片状，无明显机械类杂物。4.1.2海绵钛粉：浅灰色、球形蜂窝状，无明显机械类杂物。4.1.3氢化钛粉：深灰色、球形状，无明显机械类杂物。4.2粒度要求
粒度要求见表1。
表1粒度要求
孔径粒度/mm
指标/（%)
上筛筛上物孔径0.900mm≤5
下筛筛出物
上筛筛上物
下筛筛出物
上筛筛上物
下筛筛出物
上筛筛上物
下筛筛出物
孔径0.450mm≤20
孔径0.450mm≤5
孔径0.280mm≤15
孔径0.280mm≤5
孔径0.180mm≤10
孔径0.180mm≤5
孔径0.154mm≤10

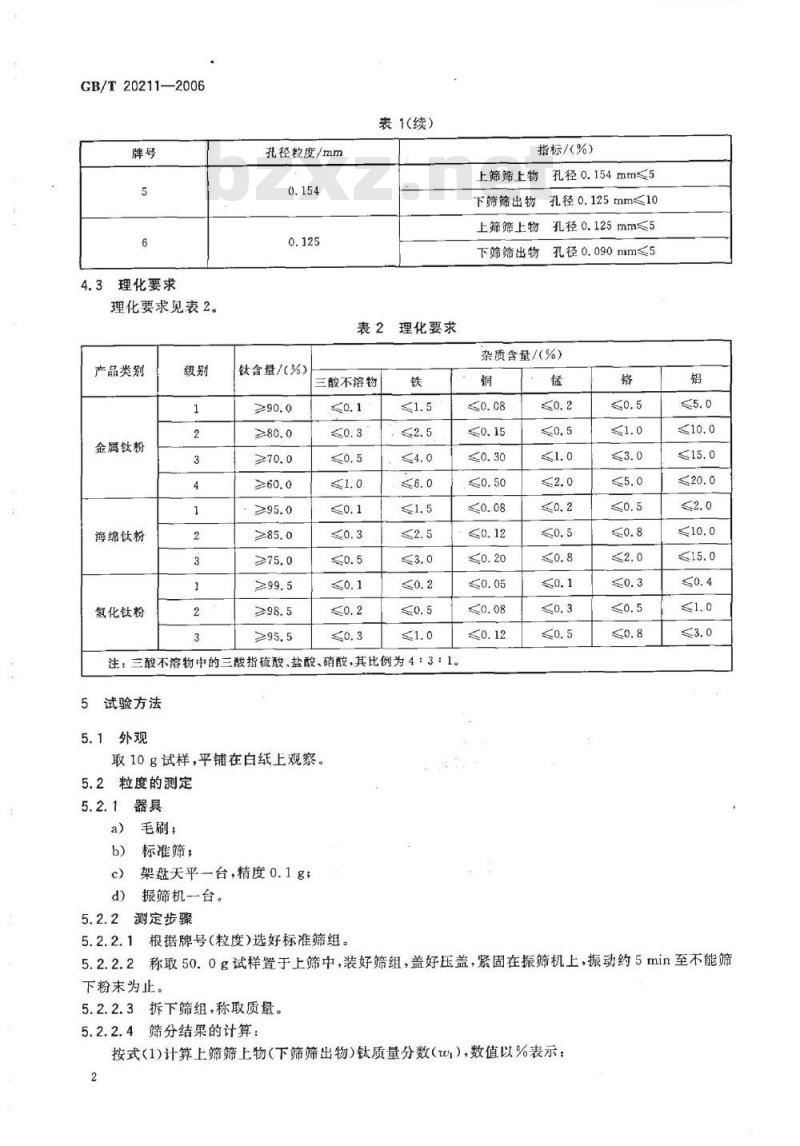

GB/T20211—2006
理化要求
理化要求见表2。
产品类别
金属钛粉
海绵钛粉
氢化钛粉
孔径粒度/mm
钛含量/(%）
表1(续）
表2理化要求
三酸不溶物
注：三酸不溶物中的三酸指硫酸、盐酸、硝酸,其比例为4：3：1。5试验方法www.bzxz.net
5.1外观
取10g试样，平铺在白纸上观察。5.2粒度的测定
5.2.1器具
a）毛刷；
b）标准筛；
架盘天平一台，精度0.1g；
d）振筛机一台。
5.2.2测定步骤
根据牌号（粒度）选好标准筛组。5.2.2.1
指标/（%）
TIKAONIKAca-
上筛筛上物孔径0.154mm≤5
下筛筛出物孔径0.125mm≤10
上筛筛上物孔径0.125mm≤5
下筛筛出物孔径0.090mm≤5
杂质含量/（%）
5.2.2.2称取50.0g试样置于上筛中，装好筛组，盖好压盖，紧固在振筛机上，振动约5min至不能筛下粉末为止。
5.2.2.3拆下筛组，称取质量。

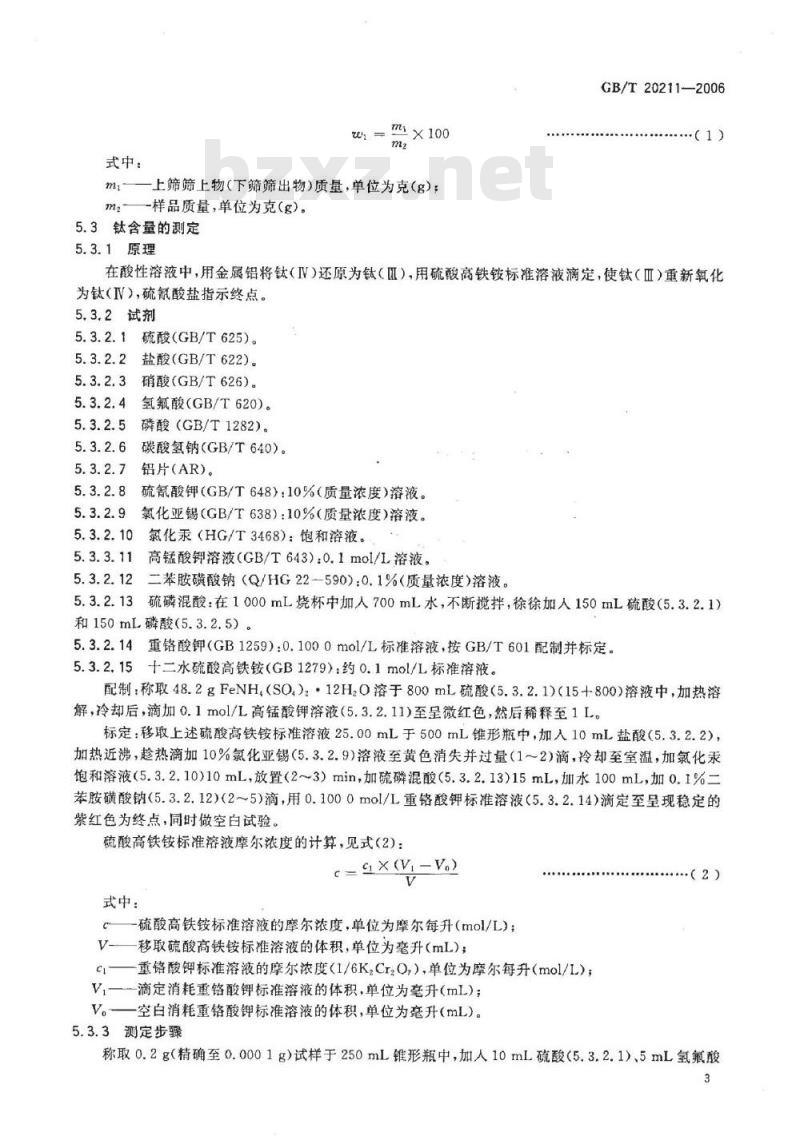

筛分结果的计算：
按式(1)计算上筛筛上物（下筛筛出物)钛质量分数(创))，数值以%表示：2
式中：
mlx100
ml—上筛筛上物（下筛筛出物）质量，单位为克(g)；m——样品质量，单位为克（g)。5.3钛含量的测定
5.3.1原理
GB/T20211—2006
·（1)
在酸性溶液中，用金属铝将钛（IV)还原为钛（Ⅱ），用硫酸高铁铵标准溶液滴定，使钛（Ⅱ）重新氧化为钛（IV)，硫氰酸盐指示终点。5.3.2试剂
5.3.2.1硫酸(GB/T625)。
5.3.2.2盐酸(GB/T622)。
5.3.2.3硝酸（GB/T626)。
5.3.2.4氢氟酸(GB/T620)。
5.3.2.5磷酸（GB/T1282)。
5.3.2.6碳酸氢钠（GB/T640)。
铝片(AR)。
硫氰酸钾（GB/T648）：10%（质量浓度）溶液。氯化亚锡（GB/T638）：10%（质量浓度）溶液。5.3.2.10
氯化汞（HG/T3468）：饱和溶液。高锰酸钾溶液（GB/T643）：0.1mol/L溶液。二苯胺磺酸钠（Q/HG22-590)：0.1%（质量浓度）溶液。5.3.2.13硫磷混酸：在1000mL烧杯中加人700mL水，不断搅拌，徐徐加人150mL硫酸（5.3.2.1）和150mL磷酸（5.3.2.5）。
5.3.2.14重铬酸钾（GB1259）：0.1000mo1/L标准溶液，按GB/T601配制并标定。5.3.2.15十二水硫酸高铁铵（GB1279）：约0.1mol/L标准溶液。配制：称取48.2gFeNH（SO）·12H.O溶于800mL硫酸（5.3.2.1)（15+800）溶液中，加热溶解，冷却后，滴加0.1mol/L高锰酸钾溶液（5.3.2.11)至呈微红色，然后稀释至1L。标定：移取上述硫酸高铁铵标准溶液25.00mL于500mL锥形瓶中，加入10mL盐酸（5.3.2.2），加热近沸，趋热滴加10%氯化亚锡（5.3.2.9溶液至黄色消失并过量（12）滴，冷却至室温，加氯化汞饱和溶液（5.3.2.10)10mL，放置（2~3）min，加硫磷混酸（5.3.2.13)15mL，加水100mL，加0.1%二苯胺磺酸钠（5.3.2.12)(2~5)滴，用0.1000mol/L重铬酸钾标准溶液（5.3.2.14)滴定至呈现稳定的紫红色为终点，同时做空白试验。硫酸高铁铵标准溶液摩尔浓度的计算，见式(2)：C=GX(Vi-Vo)
式中：
一硫酸高铁铵标准溶液的摩尔浓度，单位为摩尔每升（mol/L)；V
移取硫酸高铁铵标准溶液的体积，单位为毫升（mL）；重铬酸钾标准溶液的摩尔浓度（1/6K,Cr,O,），单位为摩尔每升（mol/L)；Vi—-滴定消耗重铬酸钾标准溶液的体积，单位为毫升(mL)；V。空白消耗重铬酸钾标准溶液的体积，单位为旁升(mL)。5.3.3测定步骤
·（2)
称取0.2g（精确至0.0001g）试样于250mL锥形瓶中，加人10mL硫酸（5.3.2.1）、5mL氢氟酸3
GB/T20211—2006
TKAONIKAca-
（5.3.2.4)待剧烈反应后加15mL盐酸（5.3.2.2），加5mL硝酸（5.3.2.3），于电炉上徐徐加热，使试样溶解完全，加热至近干，冷却至室温加盐酸（5.3.2.2)20mL，使盐类溶解，加水70mL，加入2g铝片（5.3.2.7)、1g碳酸氢钠（5.3.2.6），盖上表面血，微热至铝片完全溶解，煮沸，取下放入流水中冷却至室温，加人10%硫氰酸钾溶液（5.3.2.8)5mL，以硫酸高铁铵标准溶液滴定至红色（1~2）min不消失为终点。
5.3.4钛含量的计算
按式（3）计算钛含量（w），数值以%表示：= Xc×0. 047 9 ×100
·（3）
式中：
V-消耗硫酸高铁铵标准溶液的体积，单位为毫升(mL)；c-—硫酸高铁铵标准溶液的摩尔浓度，单位为摩尔每升(mol/L)；m
一试样质量，单位为克（g）。
每份试样平行做两个结果，允许差不大于1%。5.4杂质含量测定
5.4.1三酸不溶物（硫酸、盐酸、硝酸）含量测定5.4.1.1测定步骤
称取试样约2g（精确到0.0001g）于500mL烧杯中，加入20mL硫酸（5.3.2.1)、15mL盐酸（5.3.2.2）、5mL硝酸（5.3.2.3），在电炉上徐徐加热溶解至近干，冷却，重复上述溶解步骤两次，加热至冒白烟，冷却，加20mL盐酸（5.3.2.2)使盐类溶解，加水100mL，用已恒定质量的G，砂芯抽滤，蒸馏水洗涤至中性，在（120土5)℃下烘于至恒定质量。5.4.1.2三酸不溶物的计算
按式（4)计算三酸不溶物的质量分数（w），数值以%表示：ws = m=ml×100
（4）
式中：
m1——已恒定质量的G。砂芯埚质量，单位为克(g)；m2——干燥恒定质量的三酸不溶物和G，埚的质量，单位为克(g)；m——试样质量，单位为克（g)。每份试样平行做两个结果，允许差不大于0.01%。5.4.2铜、铬、锰、铁含量测定
5.4.2.1试剂和仪器
a）铜、铬、锰、铁标准溶液按GB/T602配制，按测定元素线性范围稀释系列标准溶液；b）火焰原子吸收分光光度计。
5.4.2.2试样预处理
称取0.1g（精确至0.0001g）试样于250mL烧杯中，加人10mL硫酸（5.3.2.1）、5mL氢氟酸（5.3.2.4)，待剧烈反应后加15mL盐酸（5.3.2.2）、5mL硝酸（5.3.2.3），于电炉上徐徐加热，使试样溶解完全，加热至近干，冷却至室温，加5mL硝酸（5.3.2.3）使盐类溶解完全，定容至250mL，过滤，根据被测定元素含量再稀释试样至适宜浓度。5.4.2.3铜、铬、锰、铁含量的测定按GB/T7728规定测定。
5.4.3铝含量的测定
按GB/T4698.8规定测定。
6检验规则
6.1组批
每批产品不得超过50t，不得少于30kg6.2抽样
GB/T20211—-2006
按GB/T6678进行抽样，随机从每个包装单元中取出不得少于50g样品，将所采样品混匀后，以四分法缩分到不小于500g，将样品分装于两个清洁、干燥的塑料袋中密封。粘贴标签，注明生产厂名、产品名称、类别、级别、牌号（粒度）、批号、生产日期、采样日期和采样者姓名。一份用于检验，另一份保存备查。
6.3出厂检验
钛粉每批应由生产厂的质量部门按本标准的规定进行钛含量、三酸不溶物、粒度和铁含量检验，出厂产品应符合本标准要求，并附有产品合格证。6.4型式检验
在正常情况下，每年至少进行一次型式检验。在更新品种、设备改变时也要进行型式检验。型式检验项目为钛含量、三酸不溶物、粒度、铜含量、铬含量、锰含量、铁含量、铝含量共八项。6.5判定原则
检验结果如果有一项指标不符合本标准要求时，应重新自两倍量的采样单元数的包装中采样复检。复检结果有一项指标不符合本标准要求时，则整批产品为不合格品。7包装、标志、运输和购存
7.1包装
钛粉采用双层防潮密封包装，内包装采用聚乙烯塑料薄膜袋等防潮密封材料，可分装成多个小袋包装。外包装采用纸箱、木箱、金属材料等，包装应牢固、坚实。每件净重不得超过30kg。7.2标志
钛粉包装上应注明：生产厂名、厂址、产品名称、类别、牌号（粒度）级别、净含量、生产日期、执行标准编号，并附有防潮、防水、易燃等危险品标志。7.3运输
钛粉在运输过程中应有遮盖物，防止雨淋。7.4贮存
钛粉应贮存于阴凉干燥处，与氧化剂分开存放。有效保质期三年，超期应经检验合格方可使用。GB/T20211-2006
TTIKAONTKAca-
中华人民共和国
国家标准
烟花爆竹用钛粉
GB/T20211—2006
中国标准出版社出版发行
北京复兴门外三里河北街16号
邮政编码：100045
网址spc.net.cn
电话：6852394668517548
中国标准出版社秦皇岛印刷厂印刷各地新华书店经销
开本880X12301/16印张0.75字数11千字2006年9月第一版2006年9月第一次印刷*
如有印装差错由本社发行中心调换版权专有侵权必究
举报电话：（010)68533533
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
