JB/T 9222-1999 JB/T 9222-1999 湿型铸造用煤粉 JB/T9222-1999 标准下载解压密码：www.bzxz.net

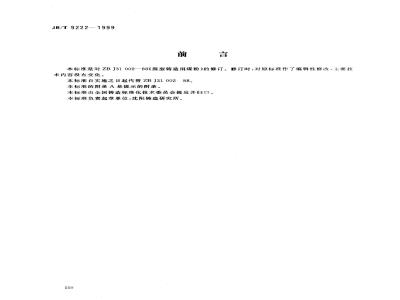

JB/T 9222-1999
本标准是对ZBJ31002一88《湿型铸造用煤粉》的修订。修订时，对原标准作了编辑性修改，主要技术内容没有变化。
本标准自实施之日起代替ZBJ3100288
本标准的附录A是提示的附录。
本标准由全国铸造标准化技术委员会提出并归口。本标准负责起草单位：沈阳铸造研究所。550
1范围
中华人民共和国机械行业标准
湿型铸造用煤粉
Seacoal for green sand mold
JB/T 9222:1999
代替 ZB J31002--88
标准规定了湿型铸造用煤粉的牌号、技术要求、试验方法及检验规则。本标准适用于铸铁件凝型铸造用煤粉。2引用标准
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。煤的工业分析方法
GB/T 212—1991
GB/T 214—1983:
煤中含硫的测定方法
GB/T2684-1981铸造用原砂及混合料试验方法
3定义
本标准采用下列定义。
3.1湿型用铸造煤粉
湿型用铸造煤粉是以煤为原料加工制成的产品，其作用是防止铸铁件产生粘砂和夹砂。3.2光亮碳
光亮碳是富碳材料在高温热分解时形成的沉积碳膜，该碳膜平滑光亮，称之为光亮碳。4牌号
湿型用铸造煤粉根据挥发物含量分为SMF-35SMF-30.SMF-25三个牌号，表示方法如下：SMF-XX
牌号中挥发物含量的下限bzxZ.net
湿型用铸造煤粉汉语拼音字头
5技术要求
挥发物含量应符合表1的规定。
SMF-35
SMF-30
SMF-25
国家机械工业局1999-06-24批准挥发物含量
>30～35
≥25～30
2000-01-01实施
5.2灰分含量不大丁10%。
5.3硫含量不大于2%。
5.4水分含量不大于4%。
JB/T9222.1999
5.5应有95%以上的颗粒通过0.106mm的筛孔。5.6若需方要求对本标准未列项目（如：光亮碳、焦渣特征等）加以控制时，可由供需双方在协议中商定。
6试验方法
6.1挥发物含量、灰分含量、水分含量及焦渣特征按GB/T212测定。6.2硫含量按GB/T 214测定。
6.3粒度按GB/T2684测定。
7检验规则
7.1湿型用铸造煤粉每批产品为30t，但最少不低于1t。7.2型用铸造煤粉的取样应从同一批量百分之一个袋中选取，但不得少于3袋，从每袋取样不少了下50g。
7.3供方每供应一批湿型用铸造煤粉时，必须按本标准规定的内容对煤粉进行检验，并将检验结果填人质量证明书中，需方据此进行验收。7.4需方对煤粉的质量按协议规定进行进货检验。如有不符，可与供方共同复验。复验结果若与本标准的内容及供需双方协议中规定不符，可在供需双方选定的第三方进行仲裁。8标志、包装、运输和贮存
8.1煤粉的包装应为2-~3层，内层用塑料袋，外层用编织袋，也可采用由供需双方协商确定的其他包装。
8.2每袋煤粉的重量为25kg。
8.3包装袋上应有明显的标记，其内容包括：名称、牌号、重量、批号、供方全称。8.4运输过程应防止雨淋和燃烧。8.5煤粉应贮存在阴凉干燥处，分行叠放，保持通风，以防自燃。552
A1测量装置
JB/T9222--1999
附录A
(提示的附录）
光亮碳的测定方法
A7.1石英管、石英娲：石英管和石英以磨口形式连接，石英棉以松散状态充填在石英管内，见图A1。
支撑杆
石英管、壁厚3
石英棉
石英璃
A1.2乌弗炉：带有调温装置，能保持在875C士5C，并附有热电偶及高温表。A1.3干燥器：其尺寸以能容人石英管为宜。A1.4分析天平：感量为0.0002g。A1.5支架：用耐热钢板制成（见图A2），配放石英管店置人马弗炉内，其大小应以不超过恒溢区为限。图A2
测试方法
把装有石英棉的石英管灼烧到恒重。用天平称取0.1～0.3g预先烘干的试样，精确到0.0002g·置人埚内。把放有石英管的支架置入马弗炉内，加热到875C士5C，然后将埚装在石英管上，在875（上5C保温3min，将石英管和埚在干燥器中冷却，称出石英管和析出在石英棉上的光亮碳重鼠，A3测试结果计算
光亮碳析H量的百分含量（%）按式（A1)计算：AE
试验后石英管重量，B
式中：A-—
E-试验前石英管重量·g；
D烘干的试样重量，g。
（Ai）
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
