JB/T 5345-1991
基本信息
标准号： JB/T 5345-1991
中文名称：变压器用蝶阀
标准类别：机械行业标准(JB)
英文名称： Butterfly valve for transformer
标准状态：已作废
发布日期：1991-06-28
实施日期：1992-07-01
作废日期：2005-11-01
出版语种：简体中文
下载格式：.rar.pdf
下载大小：1143640
标准分类号
中标分类号：电工>>输变电设备>>K41变压器
关联标准
替代情况：被JB/T 5345-2005代替
出版信息
页数：4页
标准价格：8.0 元
相关单位信息
标准简介
JB/T 5345-1991 变压器用蝶阀 JB/T5345-1991 标准下载解压密码：www.bzxz.net

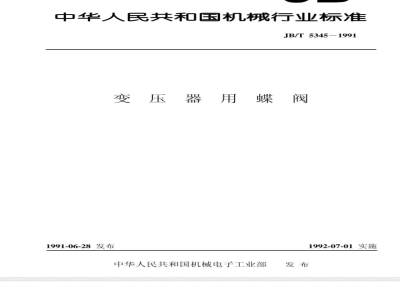

标准图片预览
标准内容
中华人民共和国机械行业标准
JB/T 5345-1991
变压器用蝶阀
1991-06-28发布
中华人民共和国机械电子工业部中华人民共和国机械行业标准
1992-07-01实施
中华人民共和国机械行业标准
1主题内容与适用范围
JB/T 5345-1991
本标准规定了变压器用蝶阀（以下简称蝶阀）的基本型式、参数、技术要求和试验方法。本标准适用于油浸式变压器所安装的蝶阀。其它介质的产品也可以参照采用。引用标准
GB1184
GB2556
GB2828
形状和位置公差未注公差的规定一般用途管法兰密封面形状和尺寸逐批检查计数抽样程序及抽样表产品标牌
8产品分类
3.1蝶阀按结构分属垂直板式、按所用材料分为铸钢（铁）型、铝合金型。按密封结构分为夹板式、复合式、衬套式。
3,2基本参数见表1
连接螺栓孔中心面置径
公称压力
4技术要求
使用条件
4.1.1环境温度
4.1.2工作温度
公称通径
-30℃~+40℃
-30℃~～+105℃
推荐尺寸
过渡尺寸
连接螺栓规格
M12×4
M20×4
M16×8
M16×8
M20×8
M20×8
阀体与密封圈接触面应光滑平整。不允许有裂纹、气孔、疏松和浇注不足等缺陷。4.2
蝶阀的密封面形状和尺寸应符合GB2556的规定。4.3
蝶阅的进出口两密封端面应互相平行。其平行度公差等级按GB1184附录一的12级。两端连接法4.4
机械电子工业部1991-06-28批准JB/T5345-1991
1992-07-01实施
JB/T53451991
兰相对螺栓孔的同轴度不超过螺栓与螺孔间隙的1/2。连接法兰螺栓位置度不超过螺栓与螺栓孔间隙的1/4。
4.5阀杆与阀体之间的密封性能应可靠。阀杆转动应灵活、无卡滞现象。最大转动扭矩应符合表2的要求。媒阀应有限位措施来保证关闭严密。表2
公称通径
最大转运扭矩
阀板在关闭位置时，密封垫圈压缩应均匀。100
媒阀应能承受0.5MPa的气压，时间30s，两侧加压均无渗漏。125
对于真空媒阀应能承受真空强度试验，10min内的漏气率应小于1.33Pa·L/s。150
蝶阀的整体应承受120℃变压器油。168h的高温老化试验。试验后仍满足密封性能的要求媒阀应承受1000次的机械转动试验。试验后仍满足密封性能要求，4.10
5试验项目
5.1出厂试验项目
5.1.1开闭试验
5.1,2密封试验
5.2型式试验项目
5.2.1转动扭矩试验
5.2.2真空试验（适用于真空蝶网）5,2.8高温老化试验
5,2.4机械转动寿命试验
5.2.5全部出厂试验
6试验方法
8.1转动扭矩试验，将蝶阀围定，然后用力矩搬手剃试蝶阀的转动力矩。6,2密封试验，将蝶阀夹紧密封，向蝶阀充气压，然后置于水中。观察水中的蝶阀有无气泡产生，无气泡逸出，说明蝶阅无泄漏。
8.8真空试验，将蝶阀固定在专用的容器上，保持密封，然后用真空装置抽真空。当绝对压力达到133Ps时，关闭真空阀门，保持10min，观家并记录真空强度表的变化。计算漏气率。6.4高温老化试验，此试验在温箱中进行，将蝶阀开启整体浸入变压器油中。温箱温度为120℃，保持168h后，取出蝶阀。重复做密封试验。6.5机械转动寿命试验，此试验在专用设备上进行，也可以手工操作，蝶阀开启关闭返复1000次，每次都要转动90°角
7检验规则
7，1每台产品应由生产厂检查部门按本标准规定的项目检验，并附有产品合格证。7.2有下列情况之一者，应做型式试验。a，新产品试制，
JB/T53451991
结构、工艺、材料有重大改变；不经常生产或停产一年以上，
连续生产3年以后。
JB/T5345-1991
型式试验抽样方法按GB2828，采用一次正常抽样方案，一般检查水平为Ⅱ。合格质量水平取2.5。每种规格的批量不小于20台8
标志和包装
蝶阀应有明显的开与关标志
蝶阀须在明显的位置固定装有标牌，其尺寸按JB8的规定。标牌标注下列内容：a.
产品名称：
产品型号：
商标，
制造厂名，
出厂日期。
包装时，蝶阅应关闭。包装应防潮，防离蚀，并注明产品名称。JB/T 53451991
附加说明：
JB/T5345-1991
附录A
蝶阀的型号及其含义
(补充件）
公称压力
公称通径
阀体材料
密封型式
铸钢（铁）不表示
-铝合金用“L”表示
夹板式J
复合武F
衬套式C
变压器蝶阀真空蝶阀后边加“Z”本标准由机械电子工业部沈阳变压器研究所提出并归口。本标准由沈阳变压器研究所起草。还剩2页未读，是否继续阅读？
