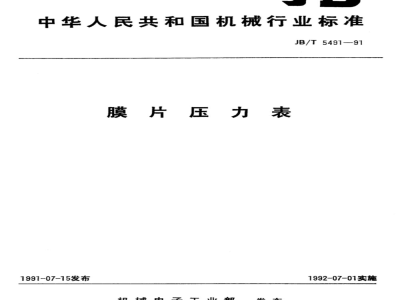

中华人民共和国机械行业标准
JB/T549191
膜片压力表
1991-07-15发布
机械电子工业部
1992-07-01实施
中华人民共和国机械行业标准
膜片压力表
主题内容与适用范围
JB/T5491—91
本标准规定了膜片压力表的产品分类、技术要求、试验方法、检验规则及标志、包装和存。本标准适用于以金属膜片为敏感元件的压力表、真空表及压力真空表（统称仪表）。引用标准
ZBY002
一般压力表
仪器仪表运输、运输贮存基本环境条件及试验方法仪器仪表包装通用技术条件
工业自动化仪表指针指示部分的基本型式、尺寸及指针的一般技术要求工业自动化仪表工作条件—振动工业自动化仪表振动（正弦）试验方法9119.10PN4.OMPa（4Obar）凸面板式平焊钢制法兰产品分类
仪表按安装方式分为；
螺纹接头安装式；
b．直接法兰安装式；
c工字法兰安装式。
3.2仪表按与被测介质接触部分的材料分为：a，普通型；
b.耐腐蚀型。
仪表按外壳公称直径分为：Φ100及Φ150mm。3.3
仪表的精确度等级分为：1；1.5；2.5级。仪表的测量范围应符合表1规定。表1
参数名称
压力真空
0~0.06：
渊量范围
0~1；0~1.6;
0.1~0.06；
0.1~0.15；
-0.1~0.9;
机械电子工业部1991-07-15批准0~4.
0~9.25；
0.1~0.3：
1992-07-01实施
3.6分格值及标度分划
JB/T5491-91
仪表的最小分格值应符合表2的规定。3.6.1
外壳公称直径
最小分格值Mpa
测量范围MPa
0~0.1;.-0.1~0
精确度等级
0~0.16；-0.1~0.06
0~0.25；-0.1~0.15
0~0.40.1~0.3
0~0.60.1~0.5
0~1;-0.1~0.9
0~1.6；-0.1~1.5
0~2.5；-0.1~2.4
3.6.2仪表的标度分划
1;1.5；2.5
a，外壳公称直径Φ100mm，精确度为1、1.5、2.5级的仪表标度分划应符合GB1226附录B(补充件）表B2的规定。
b。外壳公称直径Φ150mm，精确度为1、1.5、2.5级的仪表标度分划应符合GB1225附录B）补充件）表B3的规定。
3.7仪表安装用的连接尺寸
3.7.1螺纹接头安装式仪表的螺纹接头尺寸应符合GB1226第1.10条的规定。3.7.2直接法兰安装式仪表的连接与密封面尺寸应符合GB9119.10规定中的法兰50—40的要求。3.7.3工字法兰安装式仪表的连接与密封面尺寸应符合GB9119.10规定中的法兰20一40的要求。4
耐腐蚀型仪表中与被测介质接触部分所用的材料应有良好的防腐特性。5技术要求
5.1，正常工作条件
5.1.1仪表正常工作环境温度为－40～70℃；5.1.2仪表正常工作的振动条件应不超过GB4439规定的V·H·3级。5.2参比工作条件
JB/T5491—91
仪表的参比工作条件应符合GB1226第2.2条规定。5.3示值基本误差
仪表的示值基本误差应符合GB1226第2.3条规定。5.4来回差
仪表的来回差应符合GB1226第2.4条规定。5.5指针偏转平稳性
仪表的指针偏转平稳性应符合GB1226第2.5条规定。5.6轻敲位移
仪表的轻敲位移应符合GB1226第2.6条的规定。5.7超负荷
测量压力及压力真空的仪表应能承受压力部分上限值125%的负荷，历时30min的超负荷试验，试验后应符合第5.3~5.6条的规定。5.8温度影响
在环境温度偏离20土5℃时，仪表的示值误差（含零点）应不大于下式规定范围：△=±(8+K△t)
式中：△一一仪表使用环境温度偏离20土5℃时的示值误差允许值，表示方法与示值基本误差相同，%，8一一本标准第5.3条规定的示值基本误差限的绝对值，%At-t,-t l,C;
t，-一本标准第5.1.1条规定的环境温度的任意值，℃；t，一一当t2高于25℃时为25℃，当t2低于15℃时为15℃；K-0.04%/℃，用于金属膜片；
0.06%/℃，用于有涂覆层的膜片。5.9交变负荷
仪表应能承受3×10周次正弦波形的交变负荷试验，试验时负荷变化幅度为量程的30%土5%～70%±5%，试验后应符合第5.3条～5.6条规定。5.10指示装置
5.10.1标度方向
仪表的标度方向应符合下列规定：a，压力表的零标度线应位于标度的左端，从零向右，顺时针标度。b．真空表的零标度线应位于标度的右端，从零向左，逆时针标度。C。压力真空表的零标度线应位于真空部分标度和压力部分标度之间，真空部分标度从零向左、逆时针标度，压力部分标度从零向右，顺时针标度。5.10.2零标度线
带止销的仪表标度盘实际零点标度的缩格应不大于示值基本误差限的绝对值。无止销的仪表标度盘零标度线应沿标度基线方向表示，标示的范围应不大于示值基本误差限绝对值的两倍。5.10.3标度线
对精确度等级为1、1.5、2.5级的仪表，长标度线、中标度线和短标度线的宽度应不大于表3规定。长标度线采用半粗线，半粗线粗线部分的宽度应不大于表3规定的3倍。3
外壳公称直径
5.10.4仪表指针
仪表指针应符合ZBY122的规定。5.10.5仪表指针与标度盘间距离JB/T5491--91
仪表指针与标度盘间距离应符合GB1226第2.10.2条规定。5.11外观
仪表外观应符合GB1226第2.11条规定。5.12抗工作环境振动性能
标度线宽度
仪表应能承受GB4439规定的V·H·3级振动，试验后仪表应符合第5.3~5.6条规定。5.13抗运输环境性能
仪表在运输包装条件下，应能承受ZBY002规定的试验，其中高温、低温、相对湿度项目免作，自由跌落高度为250mm。各项试验后均应符合5.3～5.6条规定。6试验方法
试验顺序及项目之间间歇时间按GB1226附录D（补充件）的规定。6.1示值检验
仪表示值检验指示值基本误差、来回差、指针偏转平稳性、轻敲位移及零点检验检验方法，按GB1226第3.1~3.5条规定。
6.2超负荷试验
在参比工作条件下，仪表按第5.7条规定作超负荷试验，去掉负荷后应在30min内按第6.1条规定检验。
6.3温度影响试验
将仪表放于恒温箱中，并逐渐升（降）温至本标准第5.1.1条规定的温度范围上（下）限值并使仪表承受上限值3/4的负荷，待温度稳定后保持不少于3h，按GB1226第3.1.4条a的规定检验。6.4交变负荷试验
在参比工作条件下，将仪表安装在能产生正弦波形，频率60±5次/min，交变幅度及次数符合第5.9条规定的设备上，经试验后在30min钟内按第6.1条规定检验。6.5指示装置、外观及标志检验
目测检验。
6.6抗工作环境振动性能试验
仪表按GB4451规定的1一A试验参数及要求试验，耐久性试验采用定额试验，试验后按第6.1条规定检验。
6.7抗运输环境性能试验
仪表按ZBY002进行试验后按第6.1条规定进行检验。7检验规则
7.1出厂检验
7.1.1检验项目
仪表出厂检验项目按表4规定。
JB/T5491—91
出厂检验项目名称
指示装置及外观、标志
示值基本误差
来间差
指针偏转平稳性
轻敲位移
检验及判定规则
5.10;5.11,8.1
由检验部门规定的出厂检验项目，对仪表进行逐台检验。某台仪表若有一项不合格时，即判定该台仪表为不合格品。只有规定的出厂检验项目全合格者才能判定为合格品，合格品应附有一定格式合格的证。7.2型式检验
在下列任一情况下，仪表应按本标准全部要求项目进行型式检验。新产品或老产品转厂生产的试制定型鉴定；a.wwW.bzxz.Net
正常生产的仪表，当设计、工艺、材料等方面有较大改变，可能影响产品性能时；c.
成批生产的仪表，应作周期性定期检验；长期停产的仪表，恢复生产时，国家质量监督机构提出进行型式检验的要求时。标志、包装及贮存
1标志
仪表的标度盘上一般应标有：
制造厂名或商标；
仪表名称
计量单位；
精确度等级；
特殊用途的仪表应有相应标志；制造年月及仪表应编号或批号。8.1.2
外形结构相同膜片材料不同的仪表应有区别标志。8.2包装
仪表包装应符合ZBY003的相应规定，其中防护类型由制造厂自行规定。8.3贮存
仪表应贮存在通风干燥的室内，室内空气应对仪表无腐蚀作用。5
附加说明：
JB/T5491—91
本标准由西安工业自动化仪表研究所提出并归口。本标准由西安工业自动化仪表研究所负责起草。本标准主要起草人崔自强、李志超、马振川、候顺兴。
