ICS37.040.10

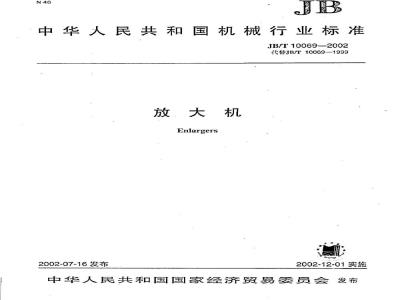

中华人民共和国机械行业标准
JB/T10069-2002
代替JB/T10069-1999
放大机
Enlargers
2002-07-16发布
2002-12-01实施
中华人民共和国国家经济贸易委员会发布前言
规范性引用文件
术语和定义
技术要求
基本光出度
照度均匀度
色度均匀度，
色校正量
色校正滤光镜
安全滤光镜（本条仅适用黑白放大机）漏光
底片面温升
镜头连接螺纹基本尺寸和极限偏差平行度..
放大倍率调节机构及调焦机构
光强调节
挡光片..
放大尺板.
定时控制器，
电气安全性.
外观，
试验方法
基本光出度
照度均匀度.
色度均匀度
色校正量
色校正滤光镜，
安全滤光镜的功效
镜头连接螺纹
平行度.
放大倍率调节机构及调焦机构
光强调节
挡光片
JB/T10069--2002
JB/T10069—2002
放大尺板
5.16定时控制器
5.17电气安全性.
5.18对焦平行度..
5.19外观.
6通用试验条件
7检验规则
8标志、包装、运输和贮存，
8.1标志
运输和存
JB/T100692002
本标准是对JB/T100691999《放大机》的补充与修改。在制订本标准的过程中，主要依据有关国家标准增加有关技术采用的相关内容及国家标准对电气安全性能方面的强制性要求，以使标准的技术指标具有先进性和合理性，促进产品质量的提高，既符合生产实际，又能满足客户的使用要求。本标准与JB/T10069—1999相比主要变化如下：-本标准对原来主要适用于黑白相纸《放大机》标准补充了GB10971一1989《彩色混色头》的内容，使之同时适用黑白、彩色相纸放大的技术要求。一本标准对放大机中采用的镜头连接螺纹规格，根据国际上常用的放大镜头螺纹系列作了补充。JB/T10069一1999中的3.1.1绝缘电阻不小于2MQ改为4.17.3接地性能。本标准由中国机械工业联合会提出。本标准由全国照相机械标准化技术委员会归口。本标准起草单位：上海八一精密机械有限公司、杭州照相机械研究所。本标准主要起草人：翟纪明、李慎谱、冯关森。1范围
放大机
本标准规定了照相放大机的术语和定义、技术要求、试验方法、检测规则等。本标准适用于专业、业余放大照片用途的各种照相放大机。2、规范性引用文件
JB/T10069—2002
下列文件中的条款通过本标准的引用而成为本标推的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本，凡是不注日期的引用文件，其最新版本适用于本标准。GB/T191-2000包装储运图示标志（eqVISO780：1997）GB/T13384-1992机电产品包装通用技术条件JB/T8250.7-1995照相机械包装、运输、贮存条件及试验方法3术语和定义
基本光出度basicluminousexitance为获得合适曝光，放大照片用标准曝光时间所对应的光源混色腔出射面的光出度。3.2
像面照度均匀度uniformityofimageplaneilluninance成像面上最小照度（Emin）与成像面最大照度（Emx）比值的百分率称为像面照度均匀度，用符号K,表示。
计算公式如下：
Emimx100%
像面色度均匀度uniformityoffocalplanecolormailluminance成像面上红、绿、蓝三色光的最小照度Egmin、EGmia、EBmin与对应的红、绿、蓝三色光的最大照度ERmxEGmax、EBmax比值的百分率称为像面色度均匀度，用符号Kz表示。i分别为红、绿、蓝。计算公式如下：Emx100%（i=红、绿、蓝）
4技术要求
4.1基本光出度
混色腔出射面的基本光出度应不低于30000Lx。4.2照度均匀度
成像面照度均匀度应不小于80%。中心照度不得低于边缘四角的照度。4.3色度均匀度
成像面色度均匀度应不小于70%。JB/T100692002
4.4色校正量
连续调整色校正钮度盘格值，应使相应色照度值产生同向变化，不应有反向变化发生。色校正滤光镜
4.5.1色校正滤光镜的光学性能应符合表1要求。表
鸿光镜
黄(Y)
品红（M）
青(C)
红(R)
绿(G)
蓝（B）
4.5.2滤光镜物理性能
4.5.2.1膜层外观质量
波长范围nm
410~475
520±5
550750
535~565
495±5、600±5
400~475、650~750
630~730
585±5
400~550
380~550
610~730
380~460、600~730
505-575
535~560
540~750
390~480
膜层不允许有损坏痕迹，如起皮、脱膜、裂纹和灰穿等。透过率T
平均≥85%
平均≥85%
平均≥85%
≥75%
≥70%
≥75%
4.5.2.2膜层抗磨性
用手持式摩擦具（磨头持9.8N压力），摩擦20次，膜层不允许有明显的擦痕和破损。4.5.2.3恒定湿热
在温度为40℃土2℃相对湿度为90%～95%的条件下，保持24h，膜层不允许有脱落，且光学性能不变。4.5.2.4低温
在一20℃土3℃的低温中保持2h，膜层应无龟裂，脱落，且光学性能不变。安全滤光镜（本条仅适用熙白放大机）4.6
光线通过放大机安全滤光镜后所得到的投影像仍能清晰可见，同时投射到置于底板的感光相纸上，经1min，其密度不大于0.04。
4.7漏光
JB/T10069--2002
通过放大机镜头以外的其他光，对于底板和底板附近同一平面上的感光纸，经8min，其密度不大于0.04。
4.8底片面温升
放大机正常使用5min后，底片面的温升应不大于20℃。4.9片夹
片夹两吻合面间隙小于0.15mm（底片面积范围）4.10镜头连接螺纹基本尺寸和极限偏差镜头连接螺纹基本尺寸和极限偏差见表2。表2
公称直径
X螺距
：90×1
4.11平行度
测量部位
基本尺寸
外螺纹
极限偏差
4.11.1镜头安装平面对胶片面的平行度公差为0.6mm。4.11.2底板（成像）面对胶片面的平行度公差为2.4mm。基本尺寸
内螺纹
单位：mm
极限偏差
JB/T10069-2002
4.12放大倍率调节机构及调焦机构4.12.1放大倍率调节机构及调焦机构应调节灵活，定位可靠。4.12.2放大倍率调节及调焦机构连续操作1000次，性能应无异常变化。4.13光强调节
光强调节应灵活方便、定位可靠。4.14挡光片
挡光片相邻边垂直度公差值为1mm。4.15放大尺板
4.15.1放大尺板有效长度为L时，两平面的平行度公差为0.005L。4.15.2放大尺板有效长度为L时，相邻边的垂直度公差为0.01L。4.15.3放大尺板在最大工作范围内的平面度公差值，金属板为1mm，木板为2mm。4.15.4放大尺寸应调节灵活，定位可靠，尺条应紧贴工作面。4.16定时控制器
4.16.1设定时间相对误差应不大于5%。4.16.2定时重复性相对误差不大于0.3%。4.17电气安全性
4.17.1·抗电强度
抗电强度应能承受50Hz、1500V正弦波交流电压1min无击穿或飞弧现象。4.17.2泄漏电流
放大机泄漏电流不大于3.5mA。
4.17.3接地性能
4.17.3.1接地接线端子
对于放大机，保护接地接线端子应能耐明显腐蚀。耐腐蚀性可以通过适当的电镀或涂覆处理来实现。
接地要求
接地接线端子或接地接触件与需要接地的零部件之间的连接电阻不应超过0.12，接地线必须是绿色线。
4.17.4放大机采用的所有电器件均符合国家标准或行业标准规定。4.18外观
4.18.1光学零件不应有霍斑、油污和影响成像效果的气泡、条纹划痕等缺陷。4.18.2油漆应均匀，无流漆、漏漆、脱落、裂纹、擦伤、划痕等缺陷。4.18.3电镀件、镀层应无脱落、裂纹、擦伤、划痕等缺陷。5试验方法
5.1基本光出度
将照度计的探测头置于放大机光源出射面的任一位置测量光出度。测量应在放大机光源点燃10min后进行。
5.2照度均匀度
将镜头光圈调至F8，像幅调至放大机规定的最大尺寸。各校色旋钮均旋至零位，调整焦点，目视检查在整幅画面上不应有暗斑或亮斑出现。然后将照度计的探测头分别置于画面中心和偏离中心0.4成像面对角线处的五个位置测量出照度，取出5个位置中最小照度Emin和最大照度Emax的比值Kl。测量时，各校色滤光镜都置于零位，照度计的低照度量程应达到10-21x，探测头的直径应不大于10mm，照度计的精度在4%以内。5.3色度均匀度
JB/T10069—2002
将镜头光圈调至F8，像幅调至放大机规定的最大尺寸。调整焦点，然后将照度计探测头置于画面中心和偏离中心0.4成像面对角线处的五个位置，测量各校色滤光镜分别处于光路中20%和80%时的红、绿、蓝三色照度，求出每次五个位置中最小照度Emin和最大照度Emax之比值K2。测量时，应在照度计探测头上分别罩上与色彩分析仪探测头滤光片一致的红、绿、蓝滤光镜。照度计的低照度量程应达到10-\Ix，探测头的直径应不大于10mm，照度计精度在4%以内。5.4色校正量
在暗室中，使放大机处于正常工作状态，分别改变三色校正调节钮作彩色放大。然后将曝光过的彩色相纸进行标准冲洗，通过密度计进行测量，读取相邻级格值的变化量：试验时，各色校正调节钮分别以初始值逐级变化至最终值，试验时所用底片采用标准牛眼片。密度计的精度在0.01以内。
5.5色校正滤光镜
5.5.1滤光镜光学性能
用分光光度计测定。
5.5.2滤光镜物理性能
5.5.2.1膜层外观质量
目视检查。
5.5.2.2膜层抗磨性
用手持式摩擦具，在膜层上垂直靡擦，行程不大于25mm，往返20次，清洁表面后检验。5.5.2.3恒定湿热
将被测零件放在恒定湿热箱中，温度升到40℃土2℃，然后将湿度调节在90%～95%，保持24h后，取出零件，再清洁表面并检验。5.5.2.4低温
将被测零件放在冰箱里，降温至一20℃土3℃，保持2h，立即取出零件清洁表面后检验。5.6安全滤光镜的功效
在使用安全滤光镜状态下，分别测定底板上感光纸的疑光密度以及有投影像的能见度。5.6.1使安全滤光镜处于放大机片夹中无胶片的使用状态下，用不透光材料覆盖放置在底板上对准镜头中心的部分感光相纸，然后点亮放大灯泡，瞬光1min后进行显影处理，测出覆盖部分与未双盖部分的密度差。
5.6.2插人放有合适胶片（尽量采用一般授影像的胶片）的片夹后，对有安全滤光镜与无安全滤光镜的两种状态判定投影像的能见度。作以上两项测定时，镜头的光圈必须全开，根据放大机上所用胶片画面对角线尺寸D（mm），选用放大倍率约为37.4/D，见表3。表3
规格mm
24×36
60×60
60×90
102×127
画面基本尺寸mm
24×36
100×125免费标准bzxz.net
胶片面面对角线尺寸mm
放大倍率 37.4/D
JB/T10069--2002
5.7漏光
装上镜头，盖上不透光的镜头盖，在暗室中，将感光纸分别放在放大机底板与底板同一高度的相邻处，用不透光材料覆盖在部分感光材料上，点亮放大灯泡8min后，经显影冲洗后，测出覆盖与无覆盖部分的密度差。
5.8温升
在放大机正常放大5min后，用热电偶温度计测证正常底片面温度。5.9片夹
片夹两吻合面的间隙用0.15mm标准塞片检查。5.10镜头连接螺纹
镜头连接螺纹用螺纹规检查。
5.11平行度
分别用自准直望远镜测底片面与镜头安装面之间的平行度，以及底片面与底板面之间的平行度（见图【和图2）。
准直塑远
底片面
赣头安装面
自液直电远镜
底板面
5.11.1自准直望远镜最小刻度在5°以下，测定角在3°以上。图2
底片面
镜头安装面
底饭面
5.11.2测定时在镜头安装面上装一反射镜，它和安装基准面的平行度，应调整在2以下。5.12放大倍率调节机构及调焦机构5.12.1手感检验放大倍率调节机构及调焦机构的灵活和定位可靠的性能。5.12.2在放大机的最大可动范围内分别对放大倍率调节机构及调焦机构作1000次连续操作，手感检验性能有无异常变化。
5.13光强调节
手感检验。
5.14挡光片
挡光片相邻边垂直度公差用标准90°角尺等测定。5.15放大尺板
5.15.1放大尺板两平面的平行度公差可放在平板上用游标高度尺测量。5.15.2放大尺板相邻边的垂直度公差用标准90°角尺等测量。5.15.3放大尺板的平面度公差用平板和百分表测量。5.16定时控制器
5.16.1设定时间相对误差计算公式：100%
式中：
一一设定时间相对误差：
A———设定时间值：
E——测量五次的平均值。
5.16.2定时重复性相对误差
用定时器对1s～10s内任一档进行五次测量，并将测得数值按下式进行计算：S,
式中：
8,一定时重复性相对误差；
E,—五次测量中每次测定的时间值E——五次测量的平均值。
5.17电气安金性
5.17.1抗电强度
JB/T100692002
通电后，在整机带电部件和不带电部件之间，连续施加50Hz、1500V交流电Imin，检查是否击5.17.2泄漏电流
对放大机加上额定电压后，在使用者经带触及的部位以及危险的非带电金属部件与地面之问，分别接上1kQ的电阻，测定通过的泄漏电流。在记录测试结果时，应注明各项目的测定部位。5.17.3接地性能
5.17.3.1目测检查接地接线端子的螺钉及锁紧装置。5.17.3.2测量设备的接地接线端子或接地接点和易接触零部件之间的电压降，然后根据电压降和电流计算出电阻值。
5.18对焦平行度
用放大机最大放晒底片尺寸的混色筒及片夹，对焦后像面四角部位的清晰度应保持一致。测景时镜头光圈为F8，清晰度目测检查。5.19外观
目视检验。
通用试验条件
6.1测试在暗室进行，环境温度为15℃～35℃，相对湿度为45%～75%。6.2测试时应使用本机所配的片夹，每个画面尺寸用分别对应的片夹。6.3测试时应采用本机所配置的灯泡，点亮灯泡后，额定电压应保持在土3%以内，并应采用新灯泡。
6.4测试时应采用本机所推荐的镜头。7检验规则
生产厂家必须根据本标准的技术内容和试验方法对4.1、4.2、4.3、4.8、4.10、4.13、4.14、4.15、4.16、4.17、4.19、4.20规定的项目进行出厂检验，其余项目根据实际情况抽检。JB/T10069--2002
8标志、包装、运输和贮存
8.1标志
放大机应有以下标志：
a）中文标明商标、产品名称、型号、制造厂名称：b）出厂编号、制造日期：
c）电源性质：AC或～：
d）额定电压，单位为V：
e）额定频率，单位为Hz：
f）额定输入功率，单位为W：或额定电流、单位为A。8.2包装
8.2.1包装箱外应标有制造厂名称、产品型号、出厂年、月，并有“小心轻放”、“怕湿”、“向上”等运输标志，标志应符合GBT191一2000的规定。8.2.2包装箱应符合防潮、防尘、防震的要求。包装箱内应有装箱明细表，检验合格证及有关随机文件。包装应符合GB/T13384—1992的规定。8.3运输和贮存
放大机的抗运输、贮存性能应符合JB/T8250.71995的规定
