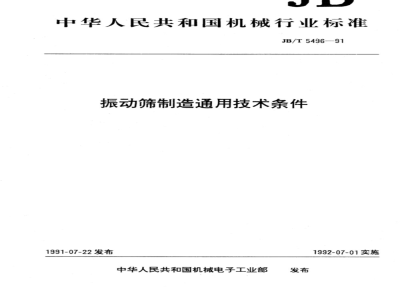

中华人民共和国机械行业标准
JB/T5496-91
振动筛制造通用技术条件
1991-07-22发布
中华人民共和国机械电子工业部发布
1992-07-01实施
中华人民共和国机械行业标准
振动筛制造通用技术条件
主题内容与适用范围
本标准规定了振动筛及其零部件的制造、检验通用技术条件。本标准适用于运动轨迹为直线、圆、椭圆的振动筛。2引用标准
JB/ZQ4000.1
JB/ZQ4000.2
JB/ZQ4000.3
JB/ZQ4000.4
JB/ZQ4000.5
JB/ZQ4000.7
JB/ZQ4000.9
JB/ZQ4000.10
JB/ZQ4286
3切削加工件
产品检验通用技术要求
切削加工件通用技术要求
焊接件通用技术要求
火焰切割件通用技术要求
铸件通用技术要求
锻件通用技术要求
通用技术条件
通用技术条件
通用技术条件
凡产品图样或设计文件中无特殊规定时,应符合JB/ZQ4000.2的规定。3.1
JB/T549691
3.2振动电机、箱式振动器与安装梁连接的孔轴承座与侧板连接的孔应保证互换性要求。4
焊接件
凡产品图样或设计文件中无特殊规定时,应符合JB/ZQ4000.3的规定。4.1
钢板每1000mm长度的平面度公差为1mm。4.3、角钢、工字钢、槽钢每1000mm长度的直线度公差为1mm。4.4钢板、角钢、工字钢、槽钢的下料,应采用切削加工、剪切、仿形切割、自动切割。4.5板材及型材一般不得拼接。
注:当侧板超过1800mm时应按图样要求进行拼接,但对焊缝必须进行探伤检验。4.6不允许在板材及型材表面上点焊、引弧。4.7横梁焊接时不得横焊。
4.8搭接端部13mm范围内不得焊接。4.9型材焊接前应作预处理。
振动器安装梁、横梁,焊后应作消除应力处理。5火焰切割件
凡产品图样或设计文件中无特殊规定时,火焰切割件应符合JB/ZQ4000.4的规定。机械电子工业部1991-07-22批准1992-07-01实施
JB/T5496-91
凡产品图样或设计文件中无特殊规定时,铸件应符合JB/ZQ4000.5的规定。6.2
非加工表面粗糙度应符合表1的规定。表1
铸件重
表面粗糙度值R
可见缺陷包括下列内容:
≤500
>500~1000
偏心块、平衡轮、皮带轮、箱体、密封板等关键零件不得有裂纹:所有铸件在不影响其强度性能时,铸造缺陷应按表2控制。表2
铸件重量
最大允许缺陷
量(个)
≤500
注:①缺陷数指在100mm×100mm而积内的个数;>500~2000
②缺陷最大深度:铸钢件小于厚度的30%,铸铁件小于厚度的15%,锻件
凡产品图样或设计文件中无特殊规定时,锻件应符合JB/ZQ4000.7的规定。装配要求
>1 000
>2 000
凡产品图样或设计文件中无特殊规定时,产品装配应符合JB/ZQ4000.9的规定。8.2bzxz.net
紧固铆接前应清理接触面,不得有飞刺、毛边、中间夹杂物等。铆接前不得用点焊方式固定锦接件。焊接时不得在筛机上引弧。8.3
用环槽铆钉铆接时应符合下列规定:8.4
钉套没达到预定变形而钉尾拉断时,应铲除废钉,重新铆接。钉套已达到预定变形而钉尾尚未拉断时,应用砂轮进行切断,不得锤击。8.5支承弹簧应分组选配。
涂装要求
凡产品图样或设计文件中无特殊规定时,产品涂装应符合JB/ZQ4000.10的规定。10包装要求
凡产品图样或设计文件中无特殊规定时,产品包装应符合JB/ZQ4286的规定。11.检验要求
产品检验应符合JB/ZQ4000.1的规定。2
附加说明:
JB/T549691
本标准由全国矿山机械标准化技术委员会提出。本标准由洛阳矿山机械研究所归口。本标准由鞍山矿山机械厂负责起草。本标准主要起草人郑少利、徐维耀、吴万才、王庆璋、姜福祥。3
