ICS29.060.20

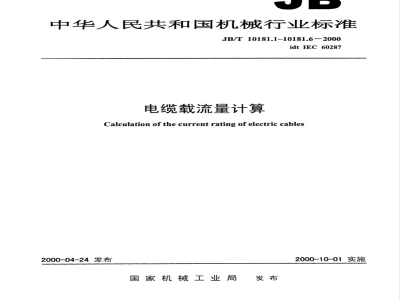

中华人民共和国机械行业标准
JB/T10181.1~10181.6--2000
idt IEC 60287
电缆载流量计算
Calculation of the current rating of electric cables2000-04-24发布
国家机械工业局
2000-10-01实施
IEC前言·
IEC引言·
JB/T10181.1-2000电缆载流量计算第1部分：载流量公式（100%负荷因数）和损耗计算第2节：一般规定
JB/T10181.2-2000电缆载流量计算第1部分：载流量公式（100%负荷因数）和损耗计算第2节：双回路平面排列电缆金属套涡流损耗因数JB/T10181.3-2000电缆载流量计算第2部分：热阻第1节：热阻的计算
JB/T10181.4-2000电缆载流量计算第2部分：热阻第2节：自由空气中不受到日光直接照射的电缆群载流量降低因数的计算方法JB/T10181.5-2000电缆载流量计算第3部分：有关运行条件的各节第1节：基准运行条件和电缆选型JB/T10181.6-2000电缆载流量计算第3部分：有关运行条件的各节第2节：电力电缆截面的经济优化选择建筑321
标准查询下载网
iz321.net
JB/T10181.1~10181.6-2000
本标准等同采用国际电工委员会（IEC）标准IEC60287《电缆载流量计算》（其中包括IEC60287—11第1号修改件（1995）、IEC60287—31第1号修改件（1999）和IEC60287--3-2第1号修改件（1996）。本标准为国内首次制订的机械行业标准。本标准是电线电缆的基础计算方法标准，广泛地被电缆设计、敷设和安装部门使用，因而等同采用IEC60287标准。
JB/T10181在总标题《电缆载流量计算》下由下列各部分组成：JB/T10181.1第1部分：载流量公式（100%负荷因数）和损耗计算第1节：一般规定
JB/T10181.2第1部分：载流量公式（100%负荷因数）和损耗计算第2节：双回路平面排列电缆金属套涡流损耗因数JB/T10181.3第2部分：热阻
第1节：热阻的计算
JB/T10181.4第2部分：热阻
第2节：自由空气中不受到日光直接照射的电缆群载流量降低因数的计算方法JB/T10181.5第3部分：有关运行条件的各节第1节：基准运行条件和电缆选型JB/T10181.6第3部分：有关运行条件的各节第2节：电力电缆截面的经济优化选择本标准与IEC60287标准结构对照如下表：本标准
JB/T10181.1
JB/T10181.2
JB/T10181.3
JB/T10181.4
JB/T10181.5
JB/T10181.6
JB/T10181.6—2000的附录A和附录B都是提示的附录。本标准由全国电线电缆标准化技术委员会提出并归口。本标准主要起草单位：上海电缆研究所。本标准土要起草人：马国栋。
IEC60287
IEC60287—1-1
IEC60287-1-2
IEC60287-2--1
IEC60287-22
IEC60287—31
IEC 60287—32
JB/T10181.1~10181.6--2000
IEC前言
1IEC（国际电工委员会）是一个由各国家电工委员会（IEC国家委员会）组成的国际范围的标准化组织。IEC的宗旨是针对电气和电子领域标准化的所有问题促进国际间合作。为实现这一宗旨，IEC除组织各种活动外，还出版国际标准。并委托各技术委员会制定这些标准。对某项标准感受兴趣的任何国家委员会均可参与该标准的制定。.与IEC有业务往来的国际组织、政府或非政府组织也可参与标准的制定。IEC与国际标准化组织（ISO）按双方协议条件紧密合作。2技术委员会代表各国家委员会对他们特别关切的技术问题制订出的IEC正式决议或协议尽可能地表达出国际上对这些问题的一致意见。3这些文件以标准、技术报告或导则的形式出版发行，以推荐文件的形式在国际间使用，并且在此意义上取得各国家委员会的认可。4为促进国际间的统一，各IEC国家委员会坦诚地以最大可能程度在各国家和地区中采用IEC国际标准。IEC标准与相应的国家或地区标准的任何差异应在国家或地区标准中清楚地指出。5国际标准IEC60287—11、IEC60287-1-2、IEC60287-2—1、IEC60287--2-2、IEC60287—3-1和IEC60287-—3—2由IEC第20技术委员会的第20A分技术委员会：“高压电缆”制定。5.1IEC60287一1一1的第一版代替了1982年出版的IEC60287第二版的第1节和第2节以及第3号修改件的相应部分，没有技术上的改动。IEC60287--1-1标准文本和它的第1号修改件（1995）以下列文件为基础：六月法/DIS文件
20A（CO）75
20A/262/DIS
投票表决报告
20A（CO)81
20A/280/RVD
投票表决批准该标准的全部资料均可在上表列出的“投票表决报告”中查找到。5.2IEC60287—1—2标准文本以下列文件为基础：DIS
20A（CO）151
投票表决报告
20A(CO)161
投票表决批准该标准的全部资料均可在上表列出的“投票表决报告”中查找到。5.3IEC60287--2-1代替了IEC60287第二版（1982）的第3节、附录C和附录D，没有技术上的改动。
IEC60287—2--1标准文本以下列文件为基础：六月法文件
20A（CO）75
投票表决报告
20A(CO)81
投票表决批准该标准的全部资料均可在上表列出的“投票表决报告”中查找到。5.4IEC60287—2-—2标准文本以下列文件为基础六月法文件
20A（CO）125
建筑321-—-标准查询下载网
www..jz321.net
投票表决报告
20 A（CO）135
投票表决批准该标准的全部资料均可在上表列出的“投票表决报告”中查找到。这一节最初作为IEC1042出版。
5.5IEC60287-3—1代替了IEC60287第二版（1982）的附录A和附录B，没有技术上的改动。IEC602873—1标准文本和它的第1号修改件（1999）以下列文件为基础：六月法文件/FDIS
20A(CO75
20A/403/FDIS
投票表决报告
20 A(CO)81
20A/408/RVD
投票表决批准该标准的全部资料均可在上表列出的“投票表决报告”中查找到。5.6IEC60287—3一2第版代替了IEC1059第一版（1991)，没有作技术上的改动。IEC60287—3—2标准文本和它的第1号修改件（1996）以下列文件为基础：DIS/FDIS
20A(CO)131
20A/308/FDIS
投票表决报告
20A（CO）139
20A/322/RVD
投票表决批准该标准的全部资料均可在上表列出的“投票表决报告”中查找到。附录A和附录B是提示的附录。
JB/T10181.1~10181.6-2000
IEC引言1
为便于修订和采用，IEC60287将标准分成三部分和若干节。每部分分为若干节作为单独标准出版。第1部分：载流量公式（100%负荷因数）和功率损耗第2部分：热阻公式
第3部分：有关运行条件的各节
IEC 60287-11
这一节包含有关R、W、入，和入，的公式。这一节包括根据允许温升、导体电阻、损耗和热阻系数的详细数值计算电缆允许载流量的方法。关于损耗的计算公式也在这一节中给出。标准中的公式所包含的参量随着电缆设计和所用材料而变化。表中所给的数值或者是国际上认可的，例如电阻率和电阻温度系数，或者是通常实际上可接受的，例如材料热阻系数和介电常数。在后一种情况下，所给出的某些值不是新电缆的特性，而是适用于长期运行后电缆的特性。为了取得统一和便于比较的结果，载流量计算应使用本标准给出的数值。然而确实有其它更适合于这种材料和设计的值，也可以采用，并另外提出相应的载流量，只要援引此不同的数值。电缆运行条件的各个参量各国间会有很大的差别。例如，关于环境温度和土壤热阻系数，从不同的考虑角度出发，各个国家规定相应值。如果他们不基于一个共同的基准，各个国家所采用的数值之间表面上相比可导出错误的结论，例如，对于电缆寿命可能有不同的期望，某些国家设计是基于土壤热阻系数的最大值，而另外国家则是采用平均值。特别是土壤热阻系数，对土壤的含水量非常敏感，随着时间可能有明显的变化，取决于土壤类型，地势和气象条件以及电缆负荷。因而应采用以下各种参量的选择方法。数字值最好根据测量结果。这些结果往往作为推荐值已经包含在国家规范中，以使在计算时所采用的为该国常用的数值，这些测量数值在第3部分第1节中给出。第3部分第1节给出所需的信息。IEC 60287--2-1
这一节包括电缆敷设在自由空气、排管和直埋时电缆的内部热阻和外部热阻的计算方法。标准中的公式所包含的参量随着电缆设计和所用材料而变化。表中所给的数值或者是国际上认可的，例如电阻率和电阻温度系数，或者是通常实际上可接受的；例如材料热阻系数和介电常数。在后采用说明：
11此IEC引言包括IEC60287—1—1、IEC60287—2—1、IEC60287—2—2、IEC60287-3--1及IEC60287--3IV
一2各部分及各节的引言内容，以便编辑及对照参阅。建筑321-—-标准查询下载网

一种情况下，所给出的某些值不是新电缆的特性，而是适用于长期运行后电缆的特性。为了取得统一和便于比较的结果，载流量计算应使用本标准给出的数值。然而确实有其它更适合于这种材料和设计的值，也可以采用，并另外提出相应的载流量，只要援引此不同的数值。电缆运行条件的各个参量各国间会有很大的差别。例如，关于环境温度和土壤热阻系数，从不同的考虑角度出发，各个国家规定相应值。如果他们不基于一个共同的基准，各个国家所采用的数值之间表面上相比可导出错误的结论，例如，对于电缆寿命可能有不同的期望，某些国家设计是基于土壤热阻系数的最大值，而另外国家则是采用平均值。特别是土壤热阻系数，对土壤的含水量非常敏感随着时间可能有明显的变化，取决于土壤类型，地势和气象条件以及电缆负荷。因而应采用以下各种参量的选择方法。数字值最好根据测量结果。这些结果往往作为推荐值已经包含在国家规范中，以使在计算时所采用的为该国常用的数值，这些测量数值在第3部分第1节中给出。第3部分第1节给出所需的信息。IEC 60287—22
这一节提供了水平敷设在自由空气中的电缆群载流量降低因数的计算方法和数据，忽略介质损耗。应与第2部分第1节一起使用。
IEC 60287--31
这一节包括各国土壤的热阻系数和环境温度的基准值。本节也包含了用户选择适用的电缆型式时所需的概要信息。
电缆运行条件的各个参量各国间会有很大的差别。例如，关于环境温度和土壤热阻系数，从不同的考虑角度出发，各个国家规定相应值。如果他们不基于一个共同的基准，各个国家所采用的数值之间表面上相比可导出错误的结论，例如，对于电缆寿命可能有不同的期望，某些国家设计是基于土壤热阻系数的最大值，而另外国家则是采用平均值。特别是土壤热阻系数，对土壤的含水量非常敏感，随着时间可能有明显的变化，取决于土壤类型，地势和气象条件以及电缆负荷。数字值最好根据测量结果。这些结果往往作为推荐值已经包含在国家规范中，以使在计算时所采用的为该国常用的数值。本节征集了这些数值。IEC602873-2
本节以前是IEC1059。
1概述
选择电缆截面的方法通常是求出允许的最小截面，这也是使电缆投资费用为最小。此方法并不计及在电缆寿命期间发生的损耗费用。能源费用的增加以及由于采用新型绝缘材料及可能的工作温度（如XLPE和EPR工作温度为90℃）导致高能耗，就要从较广泛的经济方面来考虑选择电缆截面，不仅使初始费用尽量减小，，也要使初始费用和电缆经济寿命期间损耗费用的总和达到最低。对后一情况，选择较大的导体截面，而不是根据最少的初始费用选择导体截面，结果传输相同电流，其能耗较低，当考虑整个经济寿命时间，费用节省得多。
采用适当的估计负荷增长及能源费，可计算电缆在经济寿命期内将来的能耗费用。当将来的能耗费用与初始的购置与安装费总和为最小值时就得出导体最经济截面。V
导体截面大于按热性选择的导体截面对总费用节省是由于与购置费用增加相比，焦耳损耗费用减少得多。本标准采用的财务参数和电气参数值并不特殊，购置费和运行费合计节省约50%（见附录A6）。以更短一些财务期计算得出相似的结果。通过实例指出更重要的特点是当处于图A3所示的经济值范围内，可能的节省费用并不决定性地取决于导体截面。此包含两点含义：a）财务数据的误差，特别是决定将来费用的数据影响很小。虽然收集最实际、正确的数据有好处；但采用合理的估计得出的数据仍可获得可观的节省效果。b）对电缆线路决定其整体经济性有关的导体截面选择的其他因素，诸如故障电流、电压降及尺寸合理性等都要给予适当的重视，而不因选择经济截面而损失过多的利益。2经济方面
为了把电缆购置、安装费用与电缆在经济寿命期间的能耗费用结合起来，必须用可比的经济数值表示，此值与相同的时间点相关联。用购置电缆线路装置的日期作为时间点较方便，并把它称作为“现在时”。然后将未来能耗费用换算到相当的“现值”。用折现的方法来处理，其折现率与贷款费用相联系。
本标准采用的方法是将通货膨胀忽略掉。这是因为通货膨胀对贷款费用及能源费用均有影响。假如在相同的时间段考这些项目，并且通货膨胀对两者的影响接近相同。则能够很好地选择经济截面而不需引入通货膨胀增加的复杂因素。为计算能耗费用的现值，必须选用电缆经济寿命（25年或以上）期间未来负荷的增长、每年kWh价格的增加以及年贴现率的合适数值。本标准不可能在这些方面给予引导，因为这些数值取决于每个电缆线路装置的状况及财务控制。只提出了合适的公式，由设计人员与用户负责进行协商确定所采用的经济因素的数值。
本标准建议的公式是明确易懂的，但在具体应用时要假定在电缆的经济寿命期间财务参数保持不变。无论如何，上述对这些参数正确性的评价也是相对的。根据相同的财务概念，有两种计算经济截面的方法。第一种方法考虑系列导体截面以计算预定用于特殊的装置状况的每个导体截面的经济电流范围，然后选择导体截面，其经济电流范围包含所需负荷。此方法适用于考患儿个相似的电缆装置的情况。第二种方法较适用于只考虑一个电缆装置的情况，计算要求负荷的最佳截面，然后选择最接近的标准导体截面。3其它判据
其它判据，例如短路电流及其持续时间，电压降和电缆截面合理化等也必须给予考虑。然而，选择具有导体经济截面的电缆也要能够很好地满足上述各点，因此选择电缆时最好按照以下顺序：a）计算经济截面：
b）按照JB/T10181.1，JB/T10181.2和JB/T10181.3标准中所给的方法校核a)计算的截面是否可传输预计在电缆经济寿命期末的最大负荷而不超过最高允许导体温度：c）校核所选择的电缆截面是否能安全地通过预料的短路电流及相应持续时间和对地故障电流：d）校核电缆末端的电压降是否超过允许范围：e）按适用于具体电缆装置的其他判据作校核。为完成经济选择工作，应适当地对中断供电的后果予以重视。可能需要采用比正常负荷状况所需较大的导体截面，并且（或者）经济选择还需相应地对电网提出建议或与电网相适配。VI
建筑321---标准查询下载网

还有一部分费用可能要考虑的是由于概率上原因作出错误决定而产生的财务上后果所致。但这是决策理论领域中问题，已超出本标准的范围。因此，选择电缆经济截面只是系统总的经济问题的一部分内容，其它重要的经济内容尚待另外考虑。
中华人民共和国机械行业标准
电缆载流量计算
第1部分：载流量公式（100%负荷因数）和损耗计算
第1节：一般规定
CalculationofthecurrentratingofelectriccablesPart1:Current rating equations(100% loadfactor)and calculation of lossesSection 1: General
1概述
1.1范围
JB/T10181.1-2000
idtIEC60287-1-1:1994
本标准适用于敷设在空气或土壤中的所有交流电压等级和5kV及以下直流电压电缆稳态运行状况。土壤中包括发生或未发生局部土壤干燥的直接埋地、管道、电缆沟或钢管中敷设的电缆。术语“稳态”系指在周围环境假定不变的条件下，连续恒定电流（100%负荷因数）正好足以渐近地达到导体的最高温度。
这一节提供了额定载流量和各种损耗的计算公式。这些公式基本上是严密的，有意对某些重要参数取值未作规定，可分为三组：一与电缆结构有关的参数（例如绝缘材料热阻系数），选于公开出版物中代表性数值；一与环境条件有关的参数，其值可能变化范围较大，取决于使用电缆或即将使用电缆的敷设现场状况；
一来自于制造厂和用户之间协商的参数，包括运行的安全裕度（例如最高导体温度）。1.2引用标准
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。在标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB/T 39561997
GB/T17048—1997
JB/T8996—1999
JB/T10181.3—2000
IEC60028:1925wwW.bzxz.Net
IEC60141
IEC60502:1997
1.3符号
电缆的导体
架空绞线用硬铝线
高压电缆选择导则
电缆载流量计算第2部分：热阻第1节：热阻的计算铜电阻国际标准
充油电缆和压气电缆及其附件的试验额定电压1kV（U,=1.2kV）至30kV（U,=36kV）挤包绝缘电力电缆及附件
本标准所用的符号及其代表的参量由下列给出：国家机械工业局2000-04-24批准建筑321-
-标准查询下载网
iz321.net
2000-10-01实施
铠装横截面
系数（见2.4.2）
系数（见2.4.2）
每个线芯的电容
电缆外径
绝缘外径
金属套外径
JB/T10181.1—2000
正好与皱纹金属套波峰相切的假想同心圆柱体的直径正好与皱纹金属套波谷内表面相切的假想同心圆柱体的直径系数（2.3.5）
日光辐射照度
磁场强度（2.4.2）
金属套电感
由钢丝引起的电感分量
一根导体的电流（有效值）
2.3.5定义的系数
2.3.5定义的系数
导体在其最高工作温度下的交流电阻铠装的交流电阻
金属套和铠装并联时等效交流电阻金属套的交流电阻
在最高工作温度下导体的直流电阻20℃时导体的直流电阻
导体和金属套之间每根线芯热阻金属套和铠装之间热阻
外护层热阻
周围介质热阻（高于周围环境温度的电缆表面温升与单位长度损耗之比）日光照射下自由空气中电缆修正的外部热阻导体和屏蔽或铠装之间电压
单位长度铠装损耗
单位长度导体损耗
每相单位长度介质损耗
单位长度金属套损耗
单位长度金属套和铠装总损耗
金属套电抗（两芯电缆和三个单芯呈三角形排列）mm2
安匝/m
K·m/W
K·m/W
K·m/W
K·m/W
K·m/W
