1范围

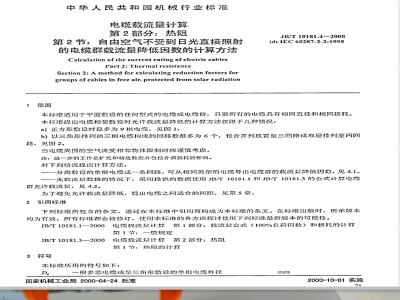

中华人民共和国机械行业标准
电缆载流量计算
第2部分：热阻
第2节：自由空气不受到日光直接照射的电缆群载流量降低因数的计算方法Calculation of the current rating of electric cablesPart2:Thermalresistance
Section2:Amethod forcalculating reduction factors forgroups of cables in free air. protected from solar radiationJB/T10181.4-2000
idt IEC 60287-2-2:1995
本标准适用于平面敷设的任何型式的电缆或电缆群，只要所有的电缆具有相同直径和相同损耗。本标准提出电缆相邻敷设时允诈载流量降低的计算方法仅限于几种情况：a）正方形敷设时最多为9根电缆，见图1；b）以三角形排列的三根电缆构成的回路数最多为6个，包含并列放置至三回路或双层排列至两回路，见图2。
当电缆周围的空气流受相邻物体限制时应谨慎考虑。注：进一步的工作是扩充和精选数据并包括介质损耗的影响。对下列情况提出计算方法：
一分离敷设的单根电缆或一条回路，可从相同类型的电缆导出电缆群的载流量降低因数，见4.1。无载流量数据的情况下，采用提供的数据使用JB/T10181.1和JB斤10181.3的公式计算电缆群允许载流量，见4.2。
为了避免允许载流量降低，提出电缆之间适合的间距，见第5章。2引用标准
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。在标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。JB/T10181.1一2000电缆载流量计算第1部分：载流策公式（100%负荷因数）和损耗的计第1节：一般规定
JB/T10181.3—2000电缆载流量计算第2部分：热阻第1节：热阻的计算
3符号
本标准所用的符号如下：
一根多芯电缆或呈三角形敷设的单根电缆外径国家机械工业局2000-04-24批准mm
2000-10-01实施
电缆群载流量降低数
电缆群内最热电缆载流量
JB/T10181.4-2000
分离数设时单根电缆或一个回路的载流量分离数设时一根电缆外部热阻，计算I时使用一个电缆群内最热电缆的外部热阻分离数设一根多芯电缆或是三角形排列单芯电缆，当载流量为I时功率损耗
一群电缆中相邻电缆之间间隙
K·m/W
K·m/W
（注：这是电缆表面之间距离，而不足如JB/T10181.1，JB/T10181.3中的电缆轴心的距离）分离敷设的单根多芯电缆或星三角形排列的一根单芯电缆在白由W/m*ks.4
空气中的表面散热系数
电缆群中最热电缆的散热系数
分离数设的单根电缆或呈三角形排列的一根单芯电缆在自由空气中的表面温升因数=此内容来自标准下载网
△计算I,时所用的环境温度
△0。计算1I,时所用的导体温度4方法
电缆表面温升
导体温升
4.1降低因数应用于已知载流量的情况W/m*k$4
当已知一根分离的电缆或回路的允诈载流量且要计算一个电缆群降低因数时，电缆群中最热电缆载流量降低因数为：
则最热电缆载流量由下式给出：I=Fg
表面温升因数k由下式计算：
注：计算I,时可求得W和T,两个参量，效在计算1,的同时可方使地求得k，。通过送代可从（h/h）的比值中求得（T/T，）的值(TT）n+=(h/h)
送代从（TaJT）=（hlhg）开始。1- k,
[(Tag/Tat),
注：上述方程收敛很快，通常用（T/T），（hh）来估算就足够了。25
另外，当（h/hg）<1.4时，式（1）中用（h/h）替代（Tg/T,，）就可以满足了。对于多芯电缆群和呈三角形敷设的单芯电缆群，表1利图3~图5中给（h,/h。）比值。76
（1）
JB/T10181.4-2000
注：对于其它敷设方式的电缆群，（hh，）的值应由试验确定，4.2需要计算载流量的情况
电缆群中最热电缆的载流量应使用JB/T10181.3所给的自由空气中电缆的公式计算，但需用h。替代JB/T10181.3中的散热系数h。表1和图3~图5中的电缆群，散热系数h，值由下式给出：hg
式中对于分离敷设的一根多芯电缆或呈三角形排列的单芯电缆参数h值在JB/T10181.3中给出，（h,/h，）的比值从本标准表1或图3~图5中查到。4.3多于一个平面层的电缆群
在水平和垂直方向都敷设电缆的场合下，为了忽略边对边的邻近热效应，其中最热电缆的载流量降低因数和载流量的计算时，要用垂直间隙的（h,lh，）相应值并确保电缆间水平间隙e不小于表1的相应值。
5避免载流量降低的间距值
对于各种敷设方式的电缆群，为了避免降低分离数设的单根电缆或回路的载流量，表1第二栏中给出相邻电缆外表面之间的最小间距。在选择最小值时考到实际工程上要精确地保持这个间距是不可能的，应提供适合的支架以确保所需的间距。
对整根电缆若不能保持大于或等于表1第二栏中相应的最小间距值，应采用第6章中的一个方法处理。
6导出电缆群载流量降低因数方法如果整条电缆不能保持不小于表1第二栏中所给的适当的数值，降低因数应由以下方法来确定：对水平间距，设定电缆相互接触或与垂直面接触，采用第4章中给出的一个方法用表1第四栏中给出相应的（h/hg）值计算降低因素。二对垂直间距，由于电缆聚集而引起的载流量降低因数应依据所要求的间距来确定：a）当间距小于表1第二栏所给的相应值但能保持不小于表1第三栏的最小值时，用第4章中的一种方法求得降低因数，而所用的（h,/h）值应从表1第四栏相应的公式求得或从图3-图5的某一曲线求得：
b）当间距不能保持不小于表1第三栏给的最小值时，应设定电缆相互接触。用表1第四栏给的（h,h.）相应值，采用第4章中一个方法计算降低因数。注：表1中公式和图3~图5中的曲线仅对该表注中所指的间距范围有效，且不允许外推。77
并列：
两根多芯
三根多芯
两组三角形
排列单芯电缆
三组三角形
排列单芯电缆
JB/T10181.4-2000
表1计算电缆群载流量降低因数时的数据电缆排列
母母由
一个在另一根上面：
两根多芯
三根多芯
两组三角形
排列单芯电缆
靠近垂直面
或电缆下面的水平面
忽略邻近热效应
若（efD,）≥
不可忽路邻近热效应
若（elD,）<
不能用本表第四栏的h,h,公式和图3-图5中曲线（hh。）的平均值\)，2)
1.085(e/D,)-0.128或
1.19(e/D,)-0.135或
1.106(e/D,)-0.078或
1)e/D,<0.5或大于第二栏的相应值时、2）适用于直径13~76mm电缆h,/h，的平均催。对多芯电缆特定的电缆直径，无论在该范调内外推均可按JB/T10181.3—2000表5计算出较为精确值，a)
图1多芯电缆典型的三角形排列方式a)，b)，c)，d)，e)e)）是数据适用的电缆群最大数驻78
JB/T10181.4—2000
图2典型的三角形排列方式a)，b)，c)c）是数据适用的电缆群最大数低o
垂直平面上两根电缆（h/h，）的值图3
图4垂直平面上三根电缆（h/h，）的值c)
JB/T10181.4-2000
图5垂直平面上两个三角形排列电缆群（h/h，）的值80
