基本信息

标准号: JB/T 10231.3-2001

中文名称:刀具产品检测方法 第1部分:立铣刀

标准类别:机械行业标准(JB)

英文名称: Tool product testing methods Part 1: End mills

标准状态:现行

发布日期:2001-03-29

实施日期:2001-07-01

出版语种:简体中文

下载格式:.rar.pdf

下载大小:KB

标准分类号

标准ICS号:机械制造>>切削工具>>25.100.01切削工具综合

中标分类号:机械>>工艺装备>>J41刀具

关联标准

出版信息

出版社:机械工业出版社

页数:6 页

标准价格:10.0 元

出版日期:2004-04-23

相关单位信息

归口单位:全国刀具标准化技术委员会

发布部门:全国刀具标准化技术委员会

标准简介

JB/T 10231.3-2001 本标准规定了各种立铣刀成品检测时的检测方法和检测器具,这此致方法并非唯一。 本标准适用于按GB/T 6117.1~6117.3、GB/T 6118、GB/T 1109生产的立铣刀的检测。 本标准于2001年3月首次发布。 JB/T 10231.3-2001 刀具产品检测方法 第1部分:立铣刀 JB/T10231.3-2001 标准下载解压密码:www.bzxz.net

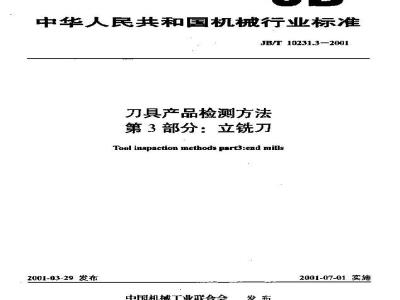

标准图片预览






标准内容

ic.525.1nn.n1
中华人民共和国机械行业标准Www.bzxZ.net
JB/T10231.3-2001
刀具产品检测方法
第3部分:立铣刀
Tool inspaction methods pert3:end mitls2001-03-29发布
中国机械工业联合会
2001-07-01 实施
JB/T18231.3—2001
本标准于2001年3月29日首次发布。龍言
本标准由全国万具标准化技术委员会提出并口。本标准由成都工其研究所负责起草。本标准尘要起草人:比士昌、马国滨。本标准为商次发布。
中华人民共和国机械行业标准
刃具产品检测方法
第3部分:立铣刀
Tool iatpacto etheds pa rt3saad m[t.JB/T10231.3—2001
本标准规定了各种立铣乃成品检测时的检副方法和检删群具。这些方法并非唯一的。本标准适用于按GB/6117.1.-611了3,GBT0118和GB/F110的生产的立镜刀的检测。2.引用标难
下列标准所包含的策文,通过在本标准中引用而构成为本标准的条文,本标准出版时:所示版本均为有效,所有标准都会独静订,使用本标准的各方成探时使用下列标准最新版本的可能性。GB/T 1109.-1985
GB/T 6117.11996
GB/F 61172—1996
GB/T 6117.3—1996
GB/T 6118—-1996
JB/T10231.1 2001
3检测依理
短莫氏维柄立搅刀
立铣刀第1部分:直辆立铣刀的型式和尺寸立锐刀第2部分:莫店锥立选力的型式和尺寸立锐刀第3部分:7:24柄立缺刀的型式和尺寸立铣刀技术条件
刀具产品检测方法第1部分:通则推关的产品标准和图择,
4检测方法和检别露具
外观的检测按JB/10231.1—2001中第4竞的规完。4.1表面粗槛度
表面粗糙度的检测按3B1023112001中第5章的规定。4.3测晓动
4.3. 1. 检测片缺
圆周可对锈部轴线的径向酬动的检测力法如图「和图2所示。将让铣刀放在V形软上,辆部通过一钢球项靠一-定位块,将百分表测头垂直触步在距立铣刀端部5mm内的周刃上:依次读取各切制少上的分表读数,取最大值与最小值之差受大相邻齿差值端力对柄部轴线的端面阅既动的检测方替如阳1和图2所示。将立钱刀放在√形铁上,柄部通过一钢保项靠一定位块,将百分表测头融禁在原外园2m内的端划上,依次读取务划削刃上的百分表淡数,取最大值最小值之差
中国机械工业联含旁201-03-29批准2003-07-01实施
4.3.2检测器具
JB/T102313-2001
直柄立慌刀跳动的检测方法
图2柄立统刀两既动的检测方法
定位皮
定专换
分度值为0.002mm的托杆于分表或百分表、平板,磁力表架,V形铁,钢球。4.4直径及工作部分直径锥
4.4.1检酬行法
直径的检测按拍T102311-2001中10.1的规定。工作部分直径强度用工作部分直径差表示,在靠近刀尖处测造A点,中部及后部均约分布测盘日点和C点,分别取A、B两点读数差的绝对值和A,C两点读数差的绝对值。直径小于16mm的铣刀允许只酬A,C两点。
4.4.2拉测器具
外径十分尺、二沟千分尺、五沟干分。4.5青柄立铣刀柄部直径
纳部育径的检测接JBT10231.1—2001中10.1的规定,4.6锥柄立铣刀的能摘
JB/r102.31.3-2001
链柄的检按JB,T1231.1—2001中第6章和第了章的规定。4.7总长和工作部分长度
总长和工作部分长度的检副按JB/T10231.1—2001中10.1的规定,4. 8硬度
硬度的检测按JB/T10231.1—2001申11.3的规定:4.9标志和包装
标志和包装的检测按JB门10231.1一2001中第13章和第14竞的规定。
