JB/T 10387-2002
基本信息
标准号： JB/T 10387-2002
中文名称：符合FF协议的智能电动执行机构
标准类别：机械行业标准(JB)
英文名称： Intelligent electric actuators compliant with FF protocol
标准状态：现行
发布日期：2002-12-27
实施日期：2003-04-01
出版语种：简体中文
下载格式：.rar.pdf
下载大小：KB
标准分类号
标准ICS号：流体系统和通用件>>23.060阀门
中标分类号：仪器、仪表>>工业自动化仪表与控制装置>>N16执行器
关联标准
出版信息
出版社：机械工业出版社
页数：12 页
标准价格：16.0 元
相关单位信息
归口单位：全国工业过程测量和控制标委会
发布部门：全国工业过程测量和控制标委会
标准简介
本标准规定了符合FF协议的智能电动执行机构的产品分类、要求、试验方法、检验规则、标志、包装、贮存和运输等。本标准适用于符合FF协议的智能电动执行机构。 JB/T 10387-2002 符合FF协议的智能电动执行机构 JB/T10387-2002 标准下载解压密码：www.bzxz.net
标准图片预览
标准内容

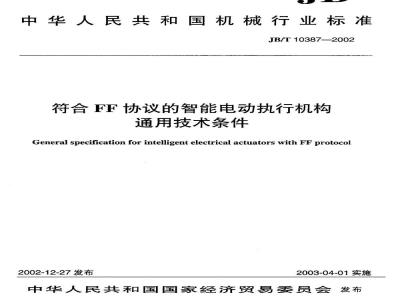

ICS23.060
中华人民共和国机械行业标准
JB/T103872002
符合FF协议的智能电动执行机构通用技术条件
General specification for intelligent electrical actuators with FF protocol2002-12-27发布
2003-04-01实施
中华人民共和国国家经济贸易委员会发布前言
2规范性引用文件，
3产品分类
3.1按执行机构的位移型式分
3.2按执行机构防护型式分
执行机构额定负载值的数系
3.4执行机构额定行程值的数系.3.5执行机构额定行程时间的数系3.6输入信号..…
要求，
正常工作条件
功能要求.
4.3与精确度有关的技术要求
4.4与影响量有关的技术要求
与安全性能有关的技术要求
4.6其他性能，
5试验方法，
5.1试验条件.
5.2试验方法，
6检验规则，
6.1出厂检验
6.2型式检验
7标志、使用说明
7.1标志，
7.2使用说明
8包装、贮存、运输
JB/T10387--2002
JB/T103872002
本标准规定的符合FF协议的智能电动执行机构的生要技术指标参照有关FF协议产品技术资料。本标准的产品性能评定方法，主要参照JB/T8219一1999《工业过程测量和控制系统用电动执行机构》等标准规定编制。另外还规定了智能功能的技术要求和评定方法。本标准的结构、技术要素及表述按GB/T1.12000和GB/T1.22002的要求编写。本标准由中国机械工业联合会提出。本标准由全国工业过程测量和控制标准化技术委员会归口。本标准由重庆工业自动化仪表研究所负责起草，上海自动化仪表股份有限公司技术中心、吴忠仪表股份有限公司、天津市自动化仪表七厂参加起草。本标准主要起草人：孟鸿勋、刘琴、丁洁、丁成卫、王双存。1范围
符合F协议的智能电动执行机构
通用技术条件
JB/T10387-2002
本标准规定了符合FF协议的智能电动执行机构的产品分类、要求、试验方法、检验规则、标志、包装、贮存和运输等。
本标准适用于符合FF协议的智能电动执行机构（以下简称执行机构）。2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB3836.1—2000爆炸性气体环境用电气设备第1部分：通用要求（eqvEC60079-0:1998）GB3836.2—2000爆炸性气体环境用电气设备第2部分：隔爆型“d”（eqvIEC60079-1:1990）GB4208—1993外壳防护等级（IP代码）（eqvIEC60529:1989）GB9969.1一1998工业产品使用说明书总则GB/T15464一1995仪器仪表包装通用技术条件GB/T17626.2—1998电磁兼容试验和测量技术静电放电抗扰度试验（idtIEC61000-4-2:1995）GB/T17626.3一1998电磁兼容试验和测量技术射频电磁场辐射抗扰度试验（idtIEC61000-4-3:1995)
GB/T17626.4—1998
61000-4-4:1995)
GB/T17626.5—1999
61000-4-5:1995)
电磁兼容试验和测量技术电快速瞬变脉冲群抗扰度试验（idtEC电磁兼容
试验和测量技术浪涌（冲击）抗扰度试验（idtECJB/T6239.1一1992工业自动化仪表通用试验方法共模、串模干扰影响JB/T8219-1999工业过程测量和控制系统用电动执行机构JB/T9233.11一1999工业自动化仪表通用试验方法外界磁场影响JB/T93291999仪器仪表运输，运输贮存基本环境条件及试验方法3产品分类
3.1按执行机构的位移型式分
应符合JB/T8219—1999中3.1的规定。3.2按执行机构防护型式分
应符合JB/T8219—1999中3.3的规定。3.3执行机构额定负载值的数系
按JB/T8219—1999中3.4的规定。3.4执行机构额定行程值的数系
按JB/T8219—1999中3.5的规定。1
JB/T10387—2002
3.5执行机构额定行程时间的数系按JB/T8219--1999中3.6的规定。3.6输入信号
输人信号符合FF协议物理层规范要求。4要求
4.1正常工作条件
执行机构应在下列条件下正常工作。4.1.1环境条件
a）温度：-25℃~+70℃
相对湿度：≤95%：
大气压力：86kPa106kPa：
周围环境中无起腐蚀作用的介质：d）
特殊环境中使用的执行机构允许另行规定环境条件。e）
4.1.2动力条件
4.1.2.1公称值
电压：单相220V；
三相380V。
频率：50Hz。
4.1.2.2允差
电压：土10%：
频率：土1%：
谐波含量：<5%。
4.1.2.3特殊动力条件
特殊动力条件中使用的执行机构允许另行规定动力条件。4.2功能要求
4.2.1自诊断功能
对控制过程中的异常情况（如输入或反馈信号断线、表体超温等）、软件和硬件故障等进行诊断。4.2.2组态功能（与FF手操器或上位机配套使用）就地或远距离设定和调整参数，其中包括：死区、输出上限值及下限值设定、输人或反馈信号断线时输出轴位置预设定（全开、全闭、原位）、上限限幅或下限限辐、开方、滤波、控制模块、执行机构正作用或反作用、控制功能及相应参数设定等。4.2.3非测量信息管理功能
提供如下非测量管理信息：工位号、描述符、出厂日期、出厂编号、生产单位、产品型号、规格、防护等级、防爆等级、安装日期、维护责任者、维修日期和内容等。4.2.4专用命令
执行机构可以有自行设计的专用命令4.2.5通信功能
符合FF协议。
4.2.6执行机构行程特性修正功能通过软件组态，可实现多种执行机构行程特性修正功能。4.2.7显示功能
用工程量或百分数显示输人值、位置反馈值、组态数据、管理信息和各种诊断码等。2
4.2.8断电保护功能
当电源中断时：
a)保留运行数据：
b）使执行机构输出轴保持原位（或全开、或全闭）。电源接通后能立即恢复工作。
4.3与精确度有关的技术要求
执行机构应符合表1规定的技术指标。表1
条文号
项目名称
基本误差限
JB/T10387--2002
技术指标
注：表中的百分数，除死区为输人量程的百分数外，其他是指额定行程误差的百分数。与影响量有关的技术要求
执行机构与影响有关的技术要求应符合表2的规定。表2
条文号
项目名称及试验条件
电源电压影听
电源电压的公称值分别变化到正负极限时输出下限值变化
输出量程变化
环境温度影响
每变化10℃时
输出下限值变化
输出量程变化
湿热影响
温度40℃±2℃和相对湿度91%～95%，经48h试验后，绝缘电阻：
a）输入端子与机壳间
b）输入端子与电源端子间
c）电源端子与机壳间
机械振动影响
振动频率10Hz~150Hz
位移幅值0.15mm
加速度幅值20m/s
在三个互相垂直的方向上各振动30min。试验过程中：测量位置发送器输出变化值单位
技术指标
试验后：紧固件不松动，无机械损伤≤0.75
JB/T10387—2002
条文号
项目名称及试验条件
运输环境影响
a）温度
高温：+55℃低温：-40℃
b）碰撞
加速度：100m/s*±10m/s2
表2（续）
脉冲重复频率：60次/min～100次/min碰撞次数：1000次±100次
c）自由跌落高度：100mum
外界磁场影响
400A/m交变磁场
输人信号为量程的50%时，输出变化值射频干扰影响
输入信号为量程的50%时，输出变化值电快速瞬变脉冲群影响
输入信号为量程的50%时，输出变化值浪涌（冲击）影响
输入信号为量程的50%时，输出变化值静电干扰影响
输人信号为量程的50%时，输出变化值共模干扰影响
试验要求：交流250V
输入信号为量程的50%时，输出变化值注：表中的（%）是指额定行程误差的百分数。4.5与安全性能有关的技术要求
4.5.1绝缘电阻
a）输人端子与机壳间
b）输人端子与电源端子间
c）电源端子与机壳间
4.5.2绝缘强度
试验电压与频率为500V，50Hz
a)输人端子与机壳间：
b）输人端子与电源端子间。
≥20MQ：
≥50MQ：
电源端子与机壳间试验电压与频率：(%）
a）公称电压220V时，试验电压与频率为1500V，50Hz；b）公称电压380V时，试验电压与频率为2000V，50Hz。0.5级
技术指标
试验后，在允许调整情况下
应符合4.3.1、4.3.2、4.3.3、4.6.1的规定：
绝缘电阻应符合本标准相应条款要求：
c）外观应符合本标准相应条款的要求。0.5
应经受上述试验电压历时1min的绝缘强度试验，试验中不出现击穿与飞弧。4.5.3防护性能
执行机构的外壳防护性能均应符合GB4208—1993的规定。4.5.4防爆性能
执行机构防爆性能均按GB3836.1—2000和GB3836.2--2000的有关规定进行检验，并取得国家指定4
的防爆产品检验机构颁发的合格证书。4.6其他性能
执行机构其他性能应符合表3的技术要求，条文号
阻尼特性
项目名称及试验条件
额定行程时间误差
直行程
额定行程
角行程
起动特性
电源电压降低到负极限值时
行程控制机构重复性误差
长期运行稳定性、经48h运行后
的（%）是指额定行程时间的百分数；4.6.3
64.6.6的（%）是指额定行程误差的百分数。5试验方法
5.1试验条件
（%）
除条文中另有规定外，均按JB/T8219—1999的有关规定。5.2试验方法
JB/T10387-2002
技术指标
≤3次半周期
±20以内
正常起动
应符合4.3.1、4.3.2、4.3.3、4.6.1、4.6.5的规定
金属表面涂层、面板及铭牌应光洁完整，紧固件不应松动，可动部件应灵活可靠本标准除4.2、4.3.3、4.4.6~~4.4.11、4.5.3、4.5.4外均按JB/T8219—1999规定的方法进行5.2.1功能检查
按制造厂制订的检查程序或检验方法进行，但4.2.5必须通过FF协议的有关测试。5.2.2与精确度有关的项目试验
5.2.2.1基本误差限、回差
按JB/T8219—1999中规定的方法进行。5.2.2.2死区
比例式执行机构有死区应在额定行程的25%，50%，75%三点测量。测量步骤如下：
a）缓慢改变（增大或减小）输入信号，直到输出轴（杆）有一个觉察的行程变化，并记录下此时输入与量程百分比11
JB/T10387—2002
b）然后在相反方向上缓慢改变输入信号，直到刚觉察到输出轴（杆）动作，并记录此时输人与量程百分比12。
按式（1）计算死区：
式中：
4死区（%）。
5.2.3与影响量有关的项目试验
5.2.3.1电源电压、环境温度、湿热、机械振动、运输环境影响试验（1)
4.4.1电源电压影响试验、4.4.2环境温度影响试验、4.4.3湿热影响试验、4.4.4机械振动影响试验、4.4.5运输环境影响试验按JB/T8219—1999中规定的方法进行。5.2.3.2外界磁场影响试验
把执行机构置于400A/m、频率为50Hz的交变磁场中，按JB/T9233.11一1999中规定的试验方法进行。5.2.3.3射频干扰影响
按GB/T17626.3一1998中的规定进行试验，试验等级由制造厂规定。5.2.3.4电快速瞬变脉冲群影响试验按GB/T17626.4-1998中的规定进行试验，试验等级由制造厂规定。5.2.3.5冲击（浪涌）影响试验
按GB/T17626.5—1999中的规定进行试验，试验等级由制造厂规定。5.2.3.6静电干扰影响试验
按GB/T17626.2—1998中的规定进行试验，试验等级由制造厂规定。5.2.3.7共模干扰影响试验
按GB/T6239.1--1992中规定进行试验，共模电压允许值为交流250V或由制造厂规定。5.2.3.8串模干扰影响试验
按JB/T6239.1--1992中规定进行试验，串模电压允许值由制造厂规定。5.2.4与安全性能有关项目的试验5.2.4.1绝缘电阻试验
按JB/T8219—1999规定的方法进行。5.2.4.2绝缘强度试验
按JB/T8219—1999规定的方法进行。5.2.4.3外壳防护等级试验
按GB4208—1993中规定的方法进行。5.2.4.4防爆性能试验
按GB3836.1—2000和GB3836.2—2000中规定的方法进行，并经国家认证授权的防爆检验机构认可并颁发合格证书。
5.2.5其他性能项目的试验
按JB/T8219—1999规定的方法进行。6检验规则
6.1出厂检验
每台执行机构均须经制造厂质量检验部门检验合格后并附有产品检验合格证方能出厂。出厂检验项目按表4进行。
型式检验
有下列情况之一时应进行型式检验新试制的产品；
JB/T10387-—2002
正常生产的产品，当结构、材料、工艺有较大改变，可能影响产品性能时：国家有关部门提出型式检验要求时。型式检验项目按表4进行。
出厂检验或型式检验时，本产品的调节控制部分，自设定为放大倍数为1的比例环节。表
项目名称
功能要求
基本误差限
电源电压影响
环境温度影响
湿热影响
机械振动影响
运输环境影响
外界磁场影响
射频干扰影响
电快速瞬变脉冲群影响
冲击（浪涌）影响
静电干扰影响
共模干扰影响
绝缘电阻
绝缘强度
阻尼特性
额定行程时间误差
起动特性
行程控制机构重复性误差
长期运行稳定性
出厂检验
注：公表示必须进行的试验项目。7标志、使用说明
7.1标志
型式检验
7.1.1在产品明显处应装有铭牌，铭牌上应标明：制造厂厂名或厂标；
技术要求条文号
试验方法
标准号
本标准
JB/T8219—1999
本标准
JB/T8219—1999
本标准
本标准
JB/T82191999
JB/T8219-1999
条文号
JB/T10387—2002
规定。
产品名称和型号：
产品主要技术参数：
制造年月；
制造编号。
防爆型产品铭牌上除标明7.1.1规定的内容外，还应符合GB3836.1—2000和GB3836.2-2000中的7.1.3防护型产品铭牌上除标明7.1.1规定的内容外，还应标明防护型式及其等级。7.2使用说明
按GB9969.11998的要求结合本产品情况进行编制。8
包装、存、运输
8.1包装
装箱运输的产品应连同说明书规定的成套附件，按GB/T15464一1995中规定的要求进行包装。包装箱内应具有：
出厂合格证：
安装使用说明书：
c）装箱单。
8.2贮存
产品应存放在温度为一10℃～十5S℃、相对湿度不大于85%的通风室内，周围空气中应不含有对产品有腐蚀作用的有害物质。
8.3运输下载标准就来标准下载网
按JB/T9329—1999规定的要求进行。8
