本标准规定了离网型风力发电机组塔架的设计和制造要求及试验方法。本标准适用于风轮扫掠面积小于40平方米的离网型风力发电机组塔架的研制和生产。 JB/T 10403-2004 离网型风力发电机组塔架 JB/T10403-2004 标准下载解压密码：www.bzxz.net

ICS27.180

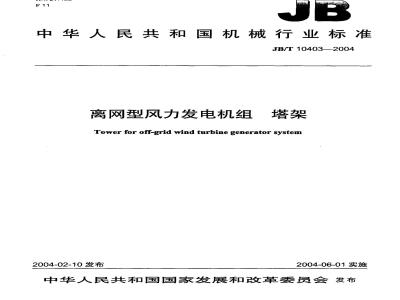

中华人民共和国机械行业标准
JB/104032004
离网型风力发电机组
Tower for off-grid wind turbine generator system2004-02-10发布
2004-06-01实施
中华人民共和国国家发展和改革委员会发布前言
2规范性引用文件，
3塔架分类
4载荷．
5设计要求，
5.1设计条件，
5.2计算方法和条件
6材料要求，
6.2钢结构材料...
焊接工艺规程.
表面防护，
检验规则
出厂检验，
判定规则和复验规则.
不合格品处理
试验方法
试验条件.
试验方法，
试验报告格式与内容
质量保证
包装、贮存、运输
附录A
（资料性附录）
报告内容
114电
试验报告格式和内容
IB/T 10403—2004
...... S
本标准是首次制定。
JB/T10403--2004
本标准是根据GB/T1.1—2000《标准化工作导则第1部分：标准的结构和编写规则》的要求编写本标准由中国机械工业联合会提出。本标准由全国风力机械标准化技术委员会归口。本标准起草单位：商都牧机有限责任公司。本标准主要起草人：石延海、师荣枝、张东光。1范围
离网型风力发电机组塔架
本标准规定了离网型风力发电机组塔架的设计和制造要求及试验方法。JB/T10403--2004
本标准适用于风轮扫掠面积小于40m2的离网型风力发电机组塔架的研制和生产。2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本，凡是不注日期的引用文件，其最新版本适用于本标准。GB/T1228—1991钢结构用高强度大六角头螺栓（negISO7412：1984）GB/T1229—199l钢结构用高强度大六角螺母（neqISO4775：1984）GB/T1230—1991钢结构用高强度垫圈（neqISO7416：1984）GB/T1231一1991钢结构用高强度大六角头螺栓、大六角螺母、垫圈技术条件GB/T12467.1~~12467.4--1998焊接质量要求金属材料的熔化焊GB/T13981—-1992风力机设计通用要求GB/T14091-—1993机械产品环境参数分类及其严酷程度分级GB/T19001—2000质量管理体系要求JB4708--2000钢制压力容器焊接工艺评定3塔架分类。
根据结构的不同塔架可分为：
a）拉索式塔架。拉索式塔架通常由塔管、拉索和底座基础组成：b）无拉索式塔架。又分为：
塔管底座式塔架；
一桁架式塔架。
4载荷
塔架的载荷情况应根据GB/T13981-1992第7章的规定确定。5设计要求
5.1设计条件
设计条件包含以下内容：
a）来自机舱的载荷（包括风轮载荷）：b）塔架轴线与水平面的垂直度：c）作用于塔架的风载荷；
使用寿命：塔架的设计使用寿命应不低于15年。塔架的使用寿命既可以通过计算，也可以通d)
过疲劳试验确定：
塔架高度：根据不同的地理条件和风力资源情况，结合风力发电机组功率的大小，塔架高度一e）
般设计在5m～12m之间，也可由用户和制造商协商确定：.IB/T 10403--2004
f）温度：塔架设计使用温度范围为-40℃~+50℃；g）盐雾：塔架设计时应考虑盐雾对其部件的腐蚀影响，并采取相应的防护措施：h）沙尘：塔架设计时应考虑沙尘的影响，如沙尘对塔架表面的长期冲蚀等。5.2计算方法和条件
5.2.1塔架强度计算
塔架强度计算应符台GB/T13981一1992中第7章和第8章的规定，5.2.2塔架的疲劳计算
所有计算采用的材料数据应符合相应国家标准疲劳强度的许用安全系数应大于1.55.2.3固有频率wwW.bzxz.Net
塔架工作状态下的自然频率应和其固有频率错开，避免产生共振，塔架工作状态下的固有频率应在大于风轮频率1阶的10%和小于风轮频率3阶的10%范围内。5.2.4螺栓联接
所有主要的联接螺栓应进行极限载荷和疲劳载荷的强度计算。所有计算采用的材料数据应符合国家标准。采用的所有联接螺栓、螺母应符合GB/1228～1231的规定。5.2.5塔架基础
塔架基础的计算分成地基部分和地脚螺栓部分。以极限载荷计算地基部分，并充分考虑地基的地质构造。地脚螺栓联接应符合5.2.4的规定。5.2.6拉索
对于拉索式塔架，根据塔架的不同高度，拉索层次一般选用1层～2层，每层选用3根～4根拉索固定。所有拉索都要进行极限载荷和疲劳强度计算。所有计算采用的材料数据应符合相关国家标准的规定。疲劳强度的许用安全系数应大于1.5。5.2.7塔架分段
如定货合同没有明确规定，则塔架分段应考虑以下因素：a）运输能力：
b）生产效率：
制造成本：
d）生产条件。
6材料要求
6.1总则
6.1.1所选材料应满足设计使用要求，并适合加工制造且经济性好。6.1.2所选材料的性能指标应符合国家有关标准或其他有关技术条件要求6.1.3所选材料应随附制造商的合格证和检验单。6.1.4主要材料和用于主要零部件的材料进厂后应进行性能复检，试验类型和范围按设计要求或有关规定进行。
6.1.5代用材料性能指标及质量等级应与原使用材料相当。6.2钢结构材料
6.2.1如用户没有对钢结构材料作特殊要求时，根据塔架形式的不同，可选用普通电焊钢管，结构用无缝钢管或热轧等边角钢等材料，性能指标、规格应符合有关国家标准或行业标准。6.2.2对于拉索式塔架所用拉索材料应采用防腐蚀除锈处理的钢丝绳，其性能指标、规格应符合有关国家标准或行业标准。
7焊接工艺规程
JB/T 10403—--2004
焊接作业的质量保证应根据GB/T12467的规定执行。另外，应由制造厂的技术主管部门依据JI34708编制并确定焊接工艺规程文件（即焊接工艺指导书），最终确定的工艺规程才是钢结构焊接过程中应遵循的法则。
8表面防护
表面防护应根据GB/T14091的条款确定塔架的防护等级。9检验规则
9.1出厂检验
9.1.1检验塔架部件的几何尺寸。9.1.2检验塔架各部件的配套情况。9.1.3检查塔架外观质量。
9.1.4制造商和用户商定的其他检验项目。9.2判定规则和复验规则
9.2.1检验结果与产品技术条件及要求不符时，则判定为不合格。9.2.2每次至少检验2套，检验中只要有一项指标不合格，就应在同批中另抽取加倍数量的塔架进行复检，若仍不合格就应对该批塔架进行逐台检验。9.3不合格品处理
9.3.1不合格塔架应做明显标记，并应单独存放或处理，禁止与合格品混放。9.3.2对存在的轻微缺陷但不影响安全使用和性能要求的塔架，经必要处理，由用户认可，方能视为合格品。
10试验方法
10.1试验条件
10.1.1试验场地
风力发电机组塔架的试验应在室外完成，试验场地应平坦、开阔，安装位置应能满足塔架安装使用说明书的要求。
10.1.2试验塔架
10.1.2.1试验塔架应随附有关技术文件、图样和安装使用说明书。10.1.2.2产品样件应随附产品检验合格证、产品抽检抽样单，10.1.3试验仪器
10.1.3.1试验中所用的仪器应在计量部门检验合格的有效期内，允许有-个两次校验源（仪器制造商或标准实验室）进行校验。
10.1.3.2测振仪器应满足：
测量范围：0mm～2mm;
精度等级：≤2.5级；
频率范围：2Hz～500Hz。
10.2试验方法
10.2.1按照塔架安装图和使用说明书的要求组装塔架。10.2.2用测振仪测量其固有频率。10.2.3根据风轮转速和其对应旋转频率转换公式：f
JB/T 10403—2004
式中：
f一风轮旋转频率，单位为Hz；
-风轮转速，单位为r/min。
10.2.4塔架的固有频率应满足5.2.3的规定。10.3试验报告格式与内容
试验报告格式与内容参见附录A。质量保证
建议制造商的质量保证体系应满足GB/T19001--2000的要求。11.2制造商应保证质量保证体系的有效性12包装、贮存、运输
12.1包装
塔架的包装应能保证在正常储运条件下，不致因包装不善而导致磕碰与损伤，塔架的包装应根据运输距离的远近，采用塑料编织袋草捆包装或木箱包装等形式。塔架的组装图、装箱单及合格证应随同塔架供给用户。包装箱外壁的文字和标志应清楚整齐，内容如下：a）发货站及制造商名称；
b）收货站及收货单位名称：
c）塔架重量及连同包装箱的毛重；d）包装箱尺寸。
12.2贮存
塔架可以露天存放，但要对塔架进行适当防护，避免磕碰损坏塔架表面防护层，12.3运输
应保证塔架在运输过程中，不因相互挤压、磕碰而损伤。4
A.1格式
A.1.1封面
附录A
（资料性附录）
试验报告格式和内容
封面应包括试验报告名称、编写报告单位和日期等。A.1.2 封二
JB/T 10403—--2004
封二包括以下内容：报告名称、报告编号、试验地点、试验负责人、试验日期、主要参试人员、报告编写日期。
A.2报告内容
A.2.1前言
任务来源、试验目的、试验时间等。A.2.2试验机组
试验机组简介，依据设计或制造商说明书列出主要技术参数和特点。A.2.3试验设备
主要仪器、仪表、装置的名称、型号、规格、精度等级、检验日期，各传感器安装情况等。A.2.4试验项目
试验项目名称、试验条件
A.2.5试验方法
试验方法及有关标准代号、名称。A.2.6试验结果
分别列出必要的原始数据，经整理、修正、计算和处理得出结果，绘制必要的特性脚线，并对试验过程中所发生的问题进行分析，提出改进意见和建议。A.3其他
报告中一般应附有试验照片。
试验发生中断或重要故障，应在报告中明确中断原因，继续试验的时间和情况。重要故障应较详细地说明情况和处理办法。
