SJ/T 1146-1993 电容器用有机薄膜体积电阻率试验方法 SJ/T1146-1993 标准下载解压密码：www.bzxz.net

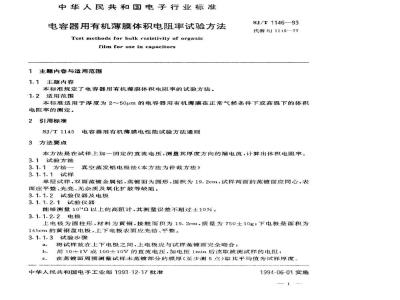

中华人民共和国电子行业标准
电容器用有机薄膜体积电阻率试验方法Test methods for bulk resistivity of orgaaicfilmforusein capacitors
1主题内容与适用范压
1.1主题内容
本标准规定了电容器用有机薄膜体积电阻率的试验方法。1.2适用范围
SJ/T1146—93
代替SJ1146—77
本标准适用于厚度为250um的电容器用有机薄膜在正常气候条件下或高温下的体积电阻率的测定。
2引用标准
SJ/T1145电容器用有机薄膜电性能试验方法通则3方法要点
本方法是在试样上加一固定的直流电压，测量其厚度方向的漏电流，计算出体积电阻率。3.1试验方法
3.1.1方法一真空蒸发铝电极法（本方法为仲裁方法）3.1.1.1试样
单层试样，双面蒸镀金属铝，蒸镀面为圆形，面积为19.2cm，试样两面的蒸镀面应同心，表面应平整、光亮、无杂质及氧化扩散等缺陷。3.1.1.2试验仪器及电极
3.1.1.2.1试验仪器
能够测量104Q以上的高阻计，其测量误差不超过士10%。3.1.1.2.2电极
上电极为圆柱形，材料为黄铜，接触面积为19.2cm，质量为750士10g；下电极是面积为145cm的黄铜盘电极，上下电极表面应光洁、平整。3.1.1.3试验步骤
将试样放在上下电极之间，上电极应与试样蒸镀面完全吻合；a.
用10士1V或100士10V的直流电压，加电压1min后读取被测试样的电阻：C
在蒸镀面周围测量试样未蒸镀部分的膜厚（至少测5点）取其平均值为试样厚度。中华人民共和国电子工业部1993-12-17批准1994-06-01实施
3.1.1.4试验结果的计算
取3个试祥的半均值作为代逾结果376114651
式中：ov一试样的体便电阻率，QcmRv试详的体积电阻，a；
S试样的面积，cm
d--试样的厚度，cm。
若任意2个试样的测试值相差一个数量级时，应取试样按规定重新试验。3.1.2方法二橡皮铝箔电极法
3.1.2.1试样
3.1.2.1.1试样尺寸
根据测量电极尺寸而定，但需保证大于电极直径10mm以上3.1.2.1.2试样层数按试样厚度（d）而定，见下表。层间必须保持清洁，空气应排除，且选合整齐，无折皱及摄伤。
试样厚度及层数
度(d)
d≥10
10>d>6
3.1.2.1.3试样要求和试验条件按SJ/T1145的有关规定。3.1.2.1.4试样数量每组试样不少于3个。3.1.2.2试验仪器及电级
3.1.2.2.1试验仪器
能够测量10*Q以上的高阻计均可使用，其测量误差不超过土10%；b.
测量端导线的绝缘电阻应不小于1014Q；如需在高温下试验，则两电极引出端的绝缘子与接地的箱壳间绝缘电阻不小于101\Qc
的，箱内温度均匀，温度的波动不应超过土2℃。3.1.2.2.2电级
上电极直径为20土0.1mm，下电极直径为25土0.1mm，材料为铜，电极工作面租槛度R，的最大允许值为0.8um，用螺旋压紧接触式电极夹具使电极与试样紧密接触，夹具的金属材料为铜或钢，绝缘材料为聚四氟乙烯或其他绝缘电阻不小于1×101\Q的材料；b.在上、下电极的工作面再附加导电橡皮电极或像皮铝箔电极，见图1租图2：导电橡皮电极：体积电阻率应大于1000Q·cm，厚约1mm，谨氏硬度为H40~H50表面粗糙度R，的最大允许值为1.25gm。d.橡皮铝箱电极：橡皮外面包铝箔，铝箔应退火，厚度要小于10km，橡皮厚度为Imm，表面应平整光滑，邵长硬度为H40~H^50。图1
1.金属电极，
2.导电橡皮。
3.1.2.3试验步骤
a，测试电压为100~1000VbZxz.net
SJ/T1146-93
1.金属电极；
2.导电橡皮；
b.将试样夹入两电极之间，两电极必须同心，电极与试样必须紧密接触，对试样进行充分放电，以消除静电的影响；
c.将试样、电极与高阻计相连接，然后进行测试，加电压1min后，读取被测试样的体积电阻值；
在主电极接触的范围内测量试样3点的厚度，取其算数平均值作为试样厚度。3.1.2.4试验结果的计算按3.1.1.4条。附加说明：
本标准由电子工业部标准化研究所归口。本标准由铜胶市薄膜电容器总厂负责起草。本标准主要起草人：章晓红、叶立新、周荣。本标准于1977年6月首次发布，××××年×月第一次修订。3
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
