JB/T 5669-1991
基本信息
标准号： JB/T 5669-1991
中文名称：数字式测力仪
标准类别：机械行业标准(JB)
英文名称： Digital dynamometer
标准状态：已作废
发布日期：1991-09-13
实施日期：1992-07-01
作废日期：2005-04-15
出版语种：简体中文
下载格式：.rar.pdf
下载大小：KB
标准分类号
中标分类号：农业、林业>>农、林机械与设备>>B90农、林机械与设备
关联标准
出版信息
页数：5页
标准价格：8.0 元
相关单位信息
标准简介
本标准规定了数字式测力仪的技术要求、试验方法和检验规则等。本标准适用于数字式测力仪。 JB/T 5669-1991 数字式测力仪 JB/T5669-1991 标准下载解压密码：www.bzxz.net
标准图片预览
标准内容

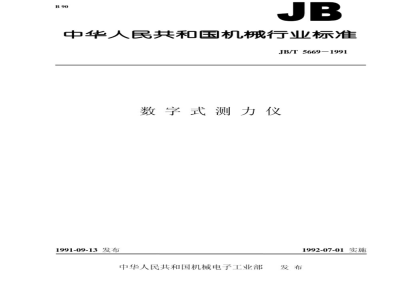

中华人民共和国机械行业标准
JB/T 5669-1991
数字式测力仪
1991-09-13发布
中华人民共和国机械电子工业部1992-07-01实施
中华人民共和国机械行业标准
数字式测力仪
1主题内容与适用范围
JB/T5669-1991
本标准规定了数字式测力仪（以下简称测力仪）的技术要求、试验方法和检验规则等。本标准适用于数字式测力仪。
2引用标准
GB 998
GB2829
GB 2423.4
ZBY002
ZBY003
3技术要求
低压电器
基本试验方法
周期检查计数抽样程序及抽样表（适用于生产过程稳定性的检查）电工电子产品基本环境试验规程试验Db：交变湿热试验方法产品标牌
仪器仪表运输、运输贮存基本环境条件及试验方法仪器仪表包装通用技术条件
测力仪应符合本标准要求，并按经规定程序批准的图样和技术文件制造。测力仪按测量范围分为八种规格：3.1
0~1，0~3，0~5，0~10，0~30，0~50，0~100，0~200kN。3.2测量显示方式应采用数码管三位半和四位半十进制数字显示，一位土号。3.3
测力仪示值误差应不超出满量程的0.5%。测力仪连续工作4h，显示值变化量应不超出满量程的土0.2%。3.4
3.5测力仪在温度0-40℃、相对湿度80%以下，测试精度应符合本标准第3.3条要求测力仪应进行高（+50℃）低（-5℃）温试验，试验后的测试精度应符合本标准第3.3条要求。5测力仪在电源电压直流12土1.2V、交流220土22V、频率50土2Hz范围内变化时，精度应符合3.6
本标准第3.3条要求。
测力仪电源消耗功率应不大于11W。3.7
测力仪电源电压自校精度显示值不应超出1000土5个字。3.9测力仪电源进线对机壳间的绝缘电阻应不小于50M2。测力仪电源进线对机壳间的耐压应不小于交流1500V。3.10
1测力仪的机壳、面板及零件的漆层、电镀层及喷沙氧化层应色泽均匀，不得有裂纹、起泡、脱落、损伤等缺陷。
3.12测力仪面板上的标记应清晰、牢固。数显窗要便于观察。面板上开关、旋钮等的固定应牢固，不应有歪斜和松动现象。
仪器所有零部件（外购件、协作件）必须有合格证。3.13
内部接线处应整齐美观，焊点牢固，不允许出现虚、假焊现象，
保证可靠接触。
机械电子工业部1991-09-13批准1992-07-01实施
试验方法
4.1试验条件
JB/T 56691991
试验环境必须符合本标准第3.5条要求。4.2
试验用仪器
电阻应变式拉压力传感器
标准测力机
5号位标准数字电压表
交流电压表
低温箱（室温至-10℃）；
高温箱（室温至100℃）。
4.3示值误差试验
按下图连接各仪器
标准测力机
按式（1）计算测量误差3：
精度0.02%：
精度0.01%；
精度0.01%；Www.bzxZ.net
精度0.01%：
传感器
式中：V,—标准数字电压表输出值，mV/字：V——被测输出值，mV/字。
工作稳定性试验
测力仪
标准数字电压表
试验时传感器加负荷，测力仪通电预热0.5h后，记下数码管显示值。然后连续工作4h，测出数码管显示值的变化。
4.5低温试验
将测力仪放入从室温开始的低温箱中，达到-5℃并保持1h后取出，恢复4h后进行测试。4.6高温试验
将测力仪放入从室温开始的高温箱中，达到55℃并保持1h后取出，恢复4h后进行测试。4.7湿热试验
按GB2423.4中试验Db：交变温热试验方法的规定进行，试验周期为2d。4.8运输、贮存试验
运输、贮存环境试验按ZBY002规定进行。4.9电源消耗功率试验
调节电源电压为220V（用0.5级交流电压表监视），并在测力仪电源的初级回路中接入100mA的交流电流表。接通仪器电源，测出初级电流A。（A），按式（2）计算消耗功率：P=220A.
自校精度试验
打开电源，预热15min，将电桥调平衡后打开自校开关，测出测力仪显示值。2
绝缘电阻试验
按GB998规定进行。
4.12耐压强度试验
JB/T5669-1991
测力仪放在50Hz正弦波高压试验台上，高压引出线分别接仪器电源进线和外壳，然后将电压由0升至1000V，保持1min不击穿。4.13抗振动试验
将测力仪固定在振动试验台上，不得因振动使测力仪发生位移。振动频率为50Hz，振幅0.5mm，
加速度5g，振动持续时间为15min，振动试验后检查测试仪工作是否正常。5
检验规则
每台仪器须经厂质量检验部门检验合格后方可出厂，并附有产品质量合格证。5.2仪器的出厂检验项目包括以下内容：a.
外观检查：
标值误差试验；
工作稳定性试验；
自校精度试验。
在下列条件下必须进行型式试验：a.
试制的新产品：
当设计、工艺、材料的改变影响产品性能时：老产品转厂时；
产品停产后一年再生产：
成批生产时，每两年不少于一次定期抽检；同类产品质量评定时。
型式检验包括本标准的全部试验项目。5.4
型式检验抽样方案按GB2829规定执行。标志、包装、运输及其他
仪器标牌应符合JB8的规定，标牌上应标明：6.1
制造厂名称：
b.产品名称和型号；
产品编号；
测量范围：
精度等级：
制造年月。
仪器及附件的包装应符合ZBY003的规定。附加说明：
本标准由机械电子工业部中国农业机械化科学研究院提出并归口。本标准由中国农业机械化科学研究院负责起草。本标准主要起草人陈丽华、孟繁英、洪良琛。3
人民共：
机械行业标准
数字式测力
JB/T 56691991
机械科学研究院出版发行
机械科学研究院印剧
（北京首体南路2号
邮编100044）
开本880×1230
字数6,000
印张1/2
1991年12月第一版
1991年12月第一次印刷
印数1-500
定价0.80元
机械工业标准服务网：http://www.JB.ac.cn1661_699 /8
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
