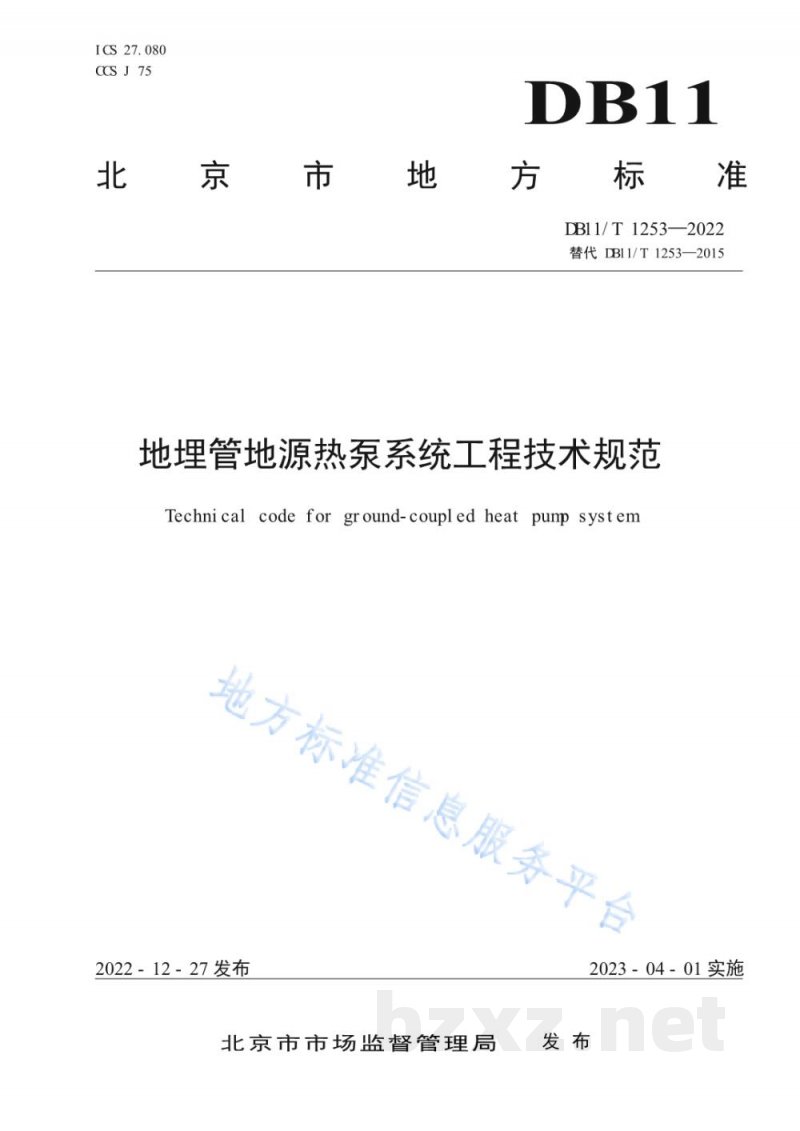

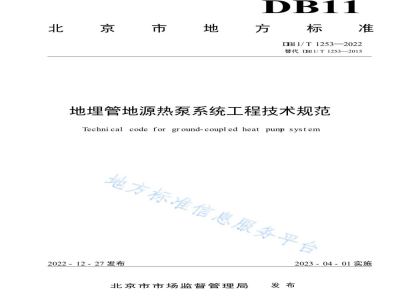

ICS 27.080
CCS J75

DB11/T 1253—2022
替代DB11/T 1253—2015

地埋管地源热泵系统工程技术规范
Technical code for ground-coupled heat pump system

2022-12-27发布
2023-04-01实施
北京市市场监督管理局

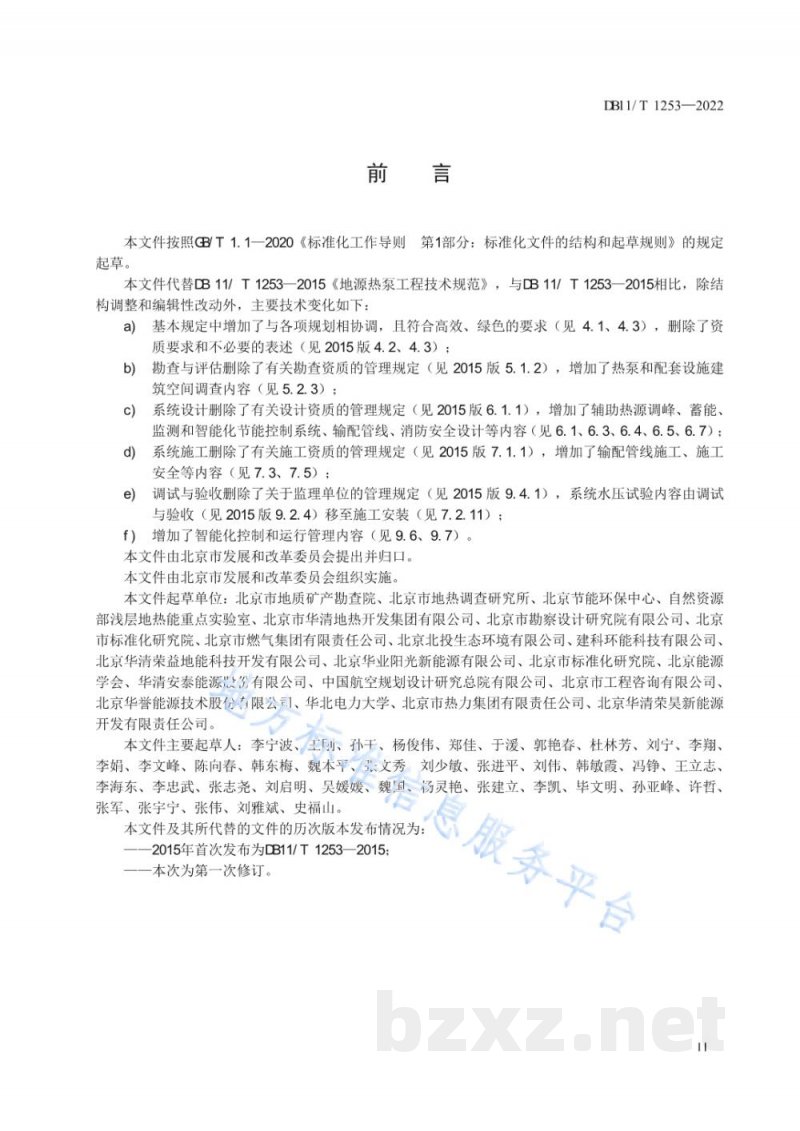

前言

本文件按照GB/T 1.1—2020《标准化工作导则 第1部分：标准化文件的结构和起草规则》的规定起草。

本文件代替DB11/T 1253—2015《地源热泵工程技术规范》，与DB11/T 1253—2015相比，除结构调整和编辑性改动外，主要技术变化如下：
a) 基本规定中增加了与各项规划相协调，且符合高效、绿色的要求（见4.1、4.3），删除了资质要求和不必要的表述（见2015版4.2、4.3）；
b) 勘查与评估删除了有关勘查资质的管理规定（见2015版5.1.2），增加了热泵和配套设施建筑空间调查内容（见5.2.3）；
c) 系统设计删除了有关设计资质的管理规定（见2015版6.1.1），增加了辅助热源调峰、蓄能、监测和智能化节能控制系统、输配管线、消防安全设计等内容（见6.1、6.3、6.4、6.5、6.7）；
d) 系统施工删除了有关施工资质的管理规定（见2015版7.1.1），增加了输配管线施工、施工安全等内容（见7.3、7.5）；
e) 调试与验收删除了关于监理单位的管理规定（见2015版9.4.1），系统水压试验内容由调试与验收（见2015版9.2.4）移至施工安装（见7.2.11）；
f) 增加了智能化控制和运行管理内容（见9.6、9.7）。

本文件由北京市发展和改革委员会提出并归口。
本文件由北京市发展和改革委员会组织实施。

本文件起草单位：北京市地质矿产勘查院、北京市地热调查研究所、北京节能环保中心、自然资源部浅层地热能重点实验室、北京市华清地热开发集团有限公司、北京市勘察设计研究院有限公司、北京市标准化研究院、北京市燃气集团有限责任公司、北京北投生态环境有限公司、建科环能科技有限公司、北京华清荣益地能科技开发有限公司、北京华业阳光新能源有限公司、北京能源学会、华清安泰能源有限公司、中国航空规划设计研究总院有限公司、北京市工程咨询有限公司、北京华誉能源技术股份有限公司、华北电力大学、北京市热力集团有限责任公司、北京华清荣昊新能源开发有限责任公司。

本文件主要起草人：李宁波、王刚、孙干、杨俊伟、郑佳、于泼、郭艳春、杜林芳、刘宁、李翔、李娟、李文峰、陈向春、韩东梅、魏本平、张文秀、刘少敏、张进平、刘伟、韩敏霞、冯、王立志、李海东、李忠武、张志尧、刘启明、吴媛媛、魏国、杨灵艳、张建立、李凯、毕文明、孙亚峰、许哲、张军、张宇宁、张伟、刘雅斌、史福山。

本文件及其所代替的文件的历次版本发布情况为：
——2015年首次发布为DB11/T 1253—2015；
——本次为第一次修订。

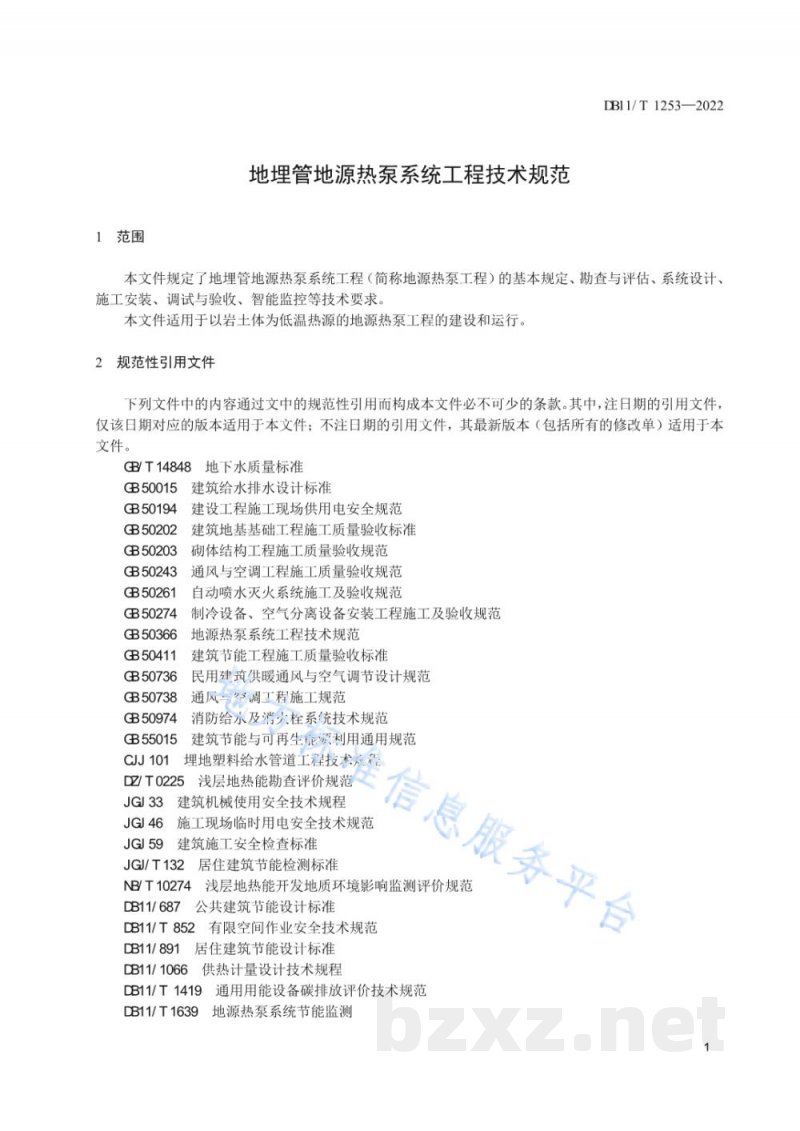

1 范围

本文件规定了地埋管地源热泵系统工程（简称地源热泵工程）的基本规定、勘查与评估、系统设计、施工安装、调试与验收、智能监控等技术要求。
本文件适用于以岩土体为低温热源的地源热泵工程的建设和运行。


2 规范性引用文件

下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。

GB/T 14848 地下水质量标准
GB 50015 建筑给水排水设计标准
GB 50194 建设工程施工现场供用电安全规范
GB 50202 建筑地基基础工程施工质量验收标准
GB 50203 砌体结构工程施工质量验收规范
GB 50243 通风与空调工程施工质量验收规范
GB 50261 自动喷水灭火系统施工及验收规范
GB 50274 制冷设备、空气分离设备安装工程施工及验收规范
GB 50366 地源热泵系统工程技术规范
GB 50411 建筑节能工程施工质量验收标准
GB 50736 民用建筑供暖通风与空气调节设计规范
GB 50738 通风与空调工程施工规范
GB 50974 消防给水及消火栓系统技术规范
GB 55015 建筑节能与可再生能源利用通用规范
CJJ 101 埋地塑料给水管道工程技术规程
DZ/T 0225 浅层地热能勘查评价规范
JGJ 33 建筑机械使用安全技术规程
JGJ 46 施工现场临时用电安全技术规范
JGJ 59 建筑施工安全检查标准
JGJ/T 132 居住建筑节能检测标准
NB/T 10274 浅层地热能开发地质环境影响监测评价规范
DB11/687 公共建筑节能设计标准
DB11/T 852 有限空间作业安全技术规范
DB11/891 居住建筑节能设计标准
DB11/T 1066 供热计量设计技术规程
DB11/T 1419 通用用能设备碳排放评价技术规范
DB11/T 1639 地源热泵系统节能监测
DB11/T 1771 地源热泵系统运行技术规范
DB11/T 1956 地热动态监测规范

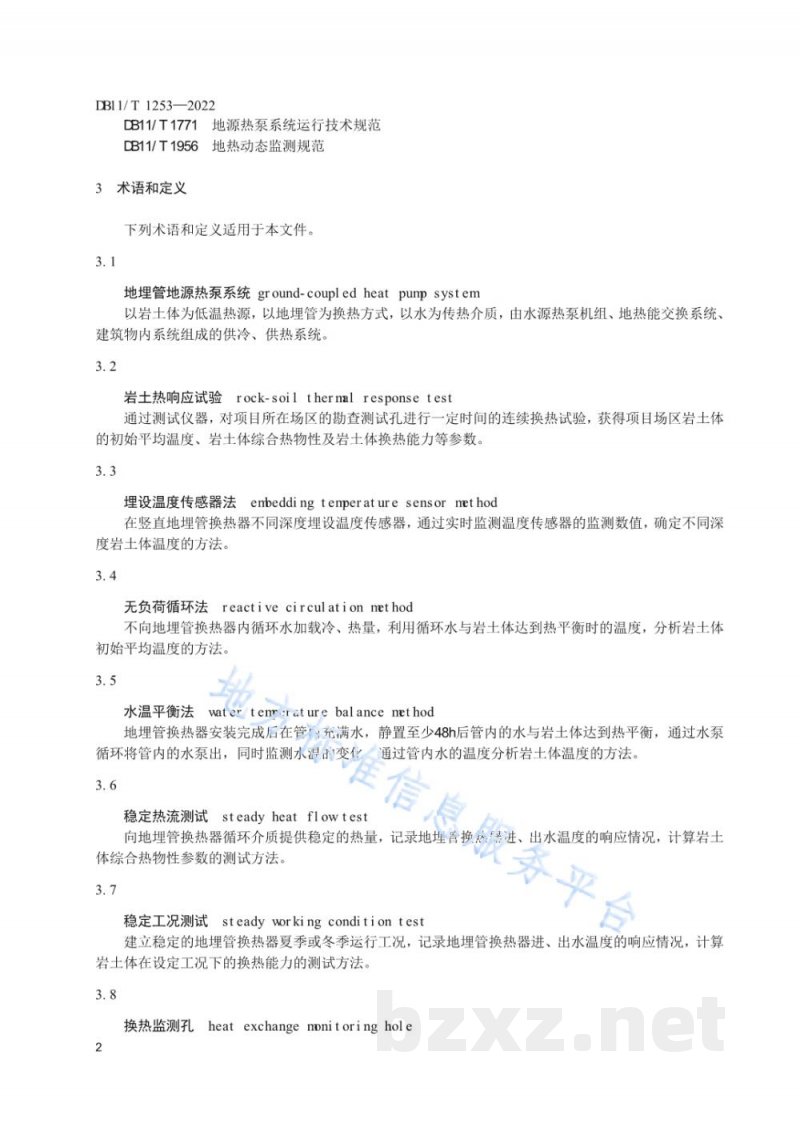

3 术语和定义

下列术语和定义适用于本文件。

3.1
地埋管地源热泵系统 ground-coupled heat pump system
以岩土体为低温热源，以地埋管为换热方式，以水为传热介质，由水源热泵机组、地热能交换系统、建筑物内系统组成的供冷、供热系统。

3.2
岩土热响应试验 rock-soil thermal response test
通过测试仪器，对项目所在场区的勘查测试孔进行一定时间的连续换热试验，获得项目场区岩土体的初始平均温度、岩土体综合热物性及岩土体换热能力等参数。

3.3
埋设温度传感器法 embedding temperature sensor method
在竖直地埋管换热器不同深度埋设温度传感器，通过实时监测温度传感器的监测数值，确定不同深度岩土体温度的方法。

3.4
无负荷循环法 reactive circulation method
不向地埋管换热器内循环水加载冷、热量，利用循环水与岩土体达到热平衡时的温度，分析岩土体初始平均温度的方法。

3.5
水温平衡法 water temperature balance method
地埋管换热器安装完成后在管内充满水，静置至少48h后管内的水与岩土体达到热平衡，通过水泵循环将管内的水泵出，同时监测水温变化，通过管内水的温度分析岩土体温度的方法。

3.6
稳定热流测试 steady heat flow test
向地埋管换热器循环介质提供稳定的热量，记录地埋管换热器进、出水温度的响应情况，计算岩土体综合热物性参数的测试方法。

3.7
稳定工况测试 steady working condition test
建立稳定的地埋管换热器夏季或冬季运行工况，记录地埋管换热器进、出水温度的响应情况，计算岩土体在设定工况下的换热能力的测试方法。

3.8
换热监测孔 heat exchange monitoring hole
用于监测地埋管换热器运行过程中岩土体温度、压力等参数的钻孔。

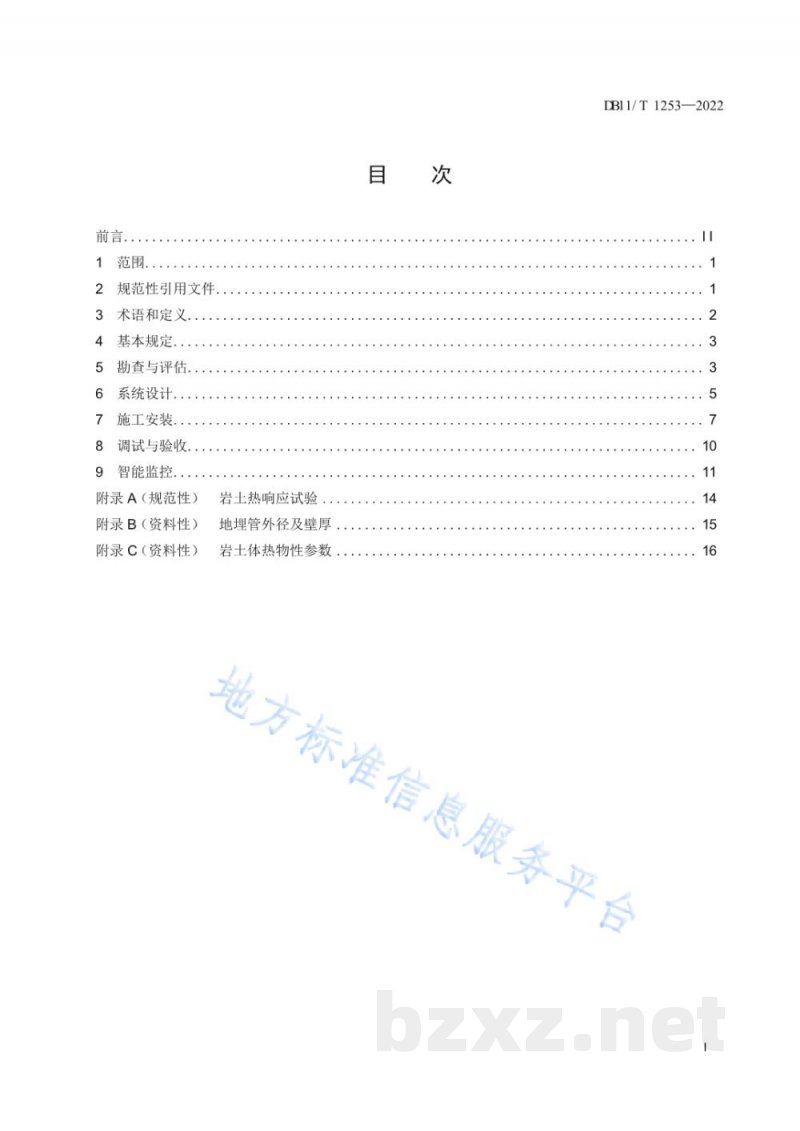

4 基本规定
5 勘查与评估
6 系统设计
7 施工安装
8 调试与验收
9 智能监控
附录A（规范性）岩土热响应试验
附录B（资料性）地埋管外径及壁厚
附录C（资料性）岩土体热物性参数
