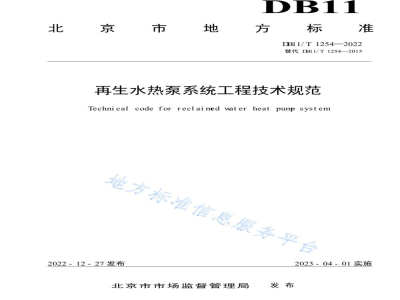

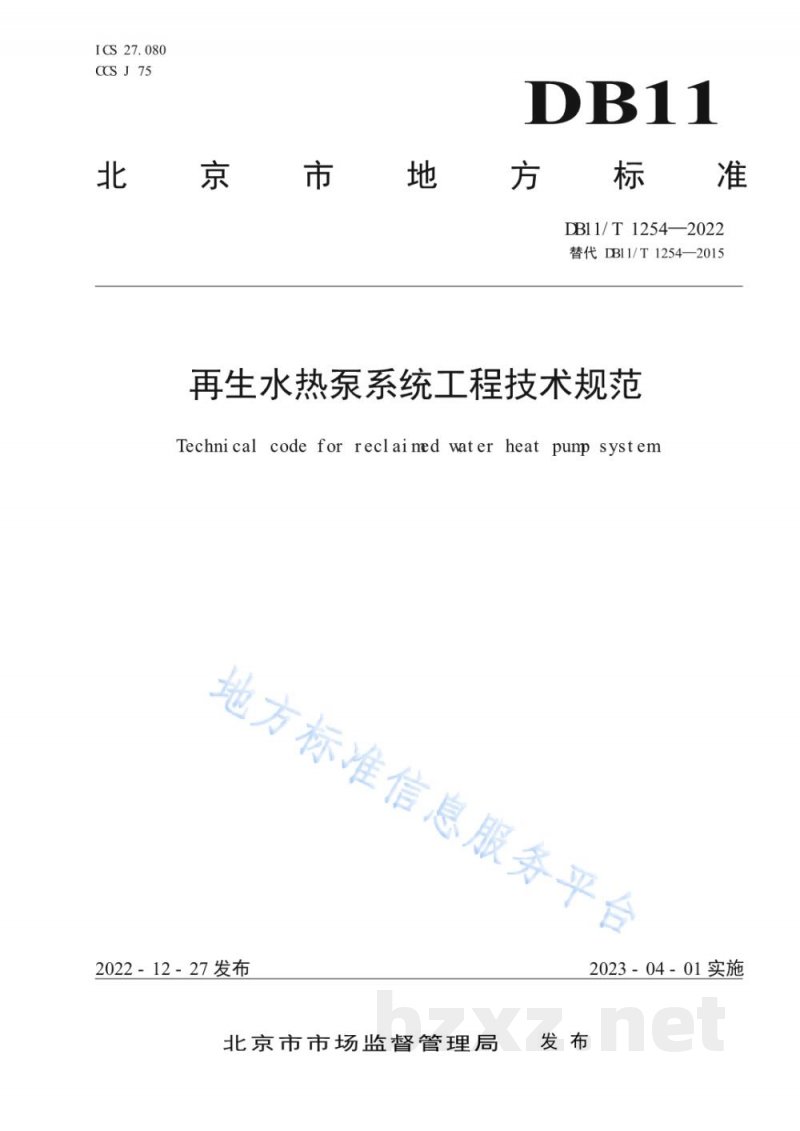

北京市地方标准

再生水热泵系统工程技术规范

Technical code for reclaimed water heat pump system

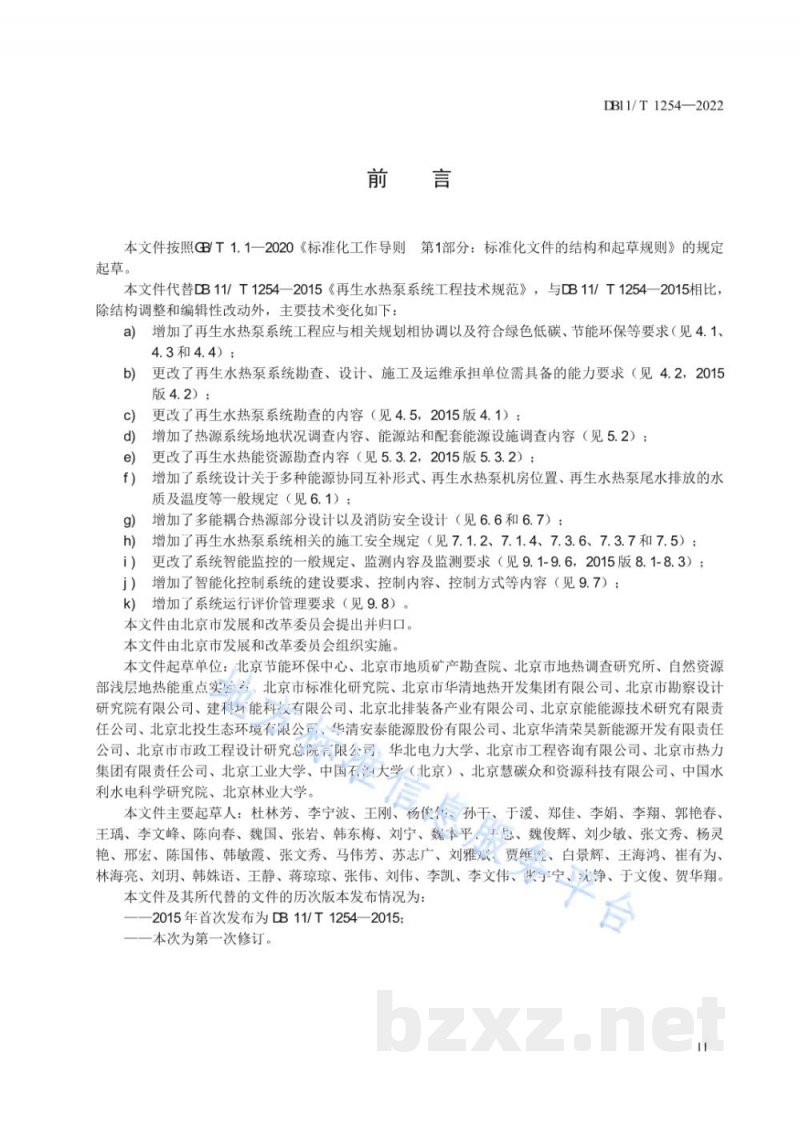

前言

本文件按照 GB/T 1.1-2020《标准化工作导则 第1部分：标准化文件的结构和起草规则》的规定起草。

本文件代替 DB11/T 1254-2015《再生水热泵系统工程技术规范》，与 DB11/T 1254-2015 相比，除结构调整和编辑性改动外，主要技术变化如下：

• a) 增加了再生水热泵系统工程应与相关规划相协调以及符合绿色低碳、节能环保等要求（见 4.1、4.3 和 4.4）；
• b) 更改了再生水热泵系统勘查、设计、施工及运维承担单位需具备的能力要求（见 4.2，2015版 4.2）；
• c) 更改了再生水热泵系统勘查的内容（见 4.5，2015版 4.1）；
• d) 增加了热源系统场地状况调查内容、能源站和配套能源设施调查内容（见 5.2）；
• e) 更改了再生水热能资源勘查内容（见 5.3.2，2015版 5.3.2）；
• f) 增加了系统设计关于多种能源协同互补形式、再生水热泵机房位置、再生水热泵尾水排放的水质及温度等一般规定（见 6.1）；
• g) 增加了多能耦合热源部分设计以及消防安全设计（见 6.6 和 6.7）；
• h) 增加了再生水热泵系统相关的施工安全规定（见 7.1.2、7.1.4、7.3.6、7.3.7 和 7.5）；
• i) 更改了系统智能监控的一般规定、监测内容及监测要求（见 9.1-9.6，2015版 8.1-8.3）；
• j) 增加了智能化控制系统的建设要求、控制内容、控制方式等内容（见 9.7）；
• k) 增加了系统运行评价管理要求（见 9.8）。

本文件由北京市发展和改革委员会提出并归口。

本文件由北京市发展和改革委员会组织实施。

本文件起草单位：北京节能环保中心、北京市地质矿产勘查院、北京市地热调查研究所、自然资源部浅层地热能重点实验室、北京市标准化研究院、北京市华清地热开发集团有限公司、北京市勘察设计研究院有限公司、建科环能科技有限公司、北京北排装备产业有限公司、北京京能能源技术研究有限责任公司、北京北投生态环境有限公司、华清安泰能源股份有限公司、北京华清荣昊新能源开发有限责任公司、北京市市政工程设计研究总院有限公司、华北电力大学、北京市工程咨询有限公司、北京市热力集团有限责任公司、北京工业大学、中国地质大学（北京）、北京慧碳众和资源科技有限公司、中国水利水电科学研究院、北京林业大学。

本文件主要起草人：杜林芳、李宁波、王刚、杨俊件、孙干、于援、郑佳、李娟、李翔、郭艳春、王璃、李文峰、陈向春、魏国、张岩、韩东梅、刘宁、魏本平、王总、魏俊辉、刘少敏、张文秀、杨灵艳、邢宏、陈国伟、韩敏霞、马伟芳、苏志广、刘雅双、贾维、白景辉、王海鸿、崔有为、林海亮、刘玥、韩姝语、王静、蒋琼琼、张伟、刘伟、李凯、李文伟、张宁、沈静、于文俊、贺华翔。

本文件及其所代替的文件的历次版本发布情况为：
——2015年首次发布为 DB11/T 1254-2015；
——本次为第一次修订。

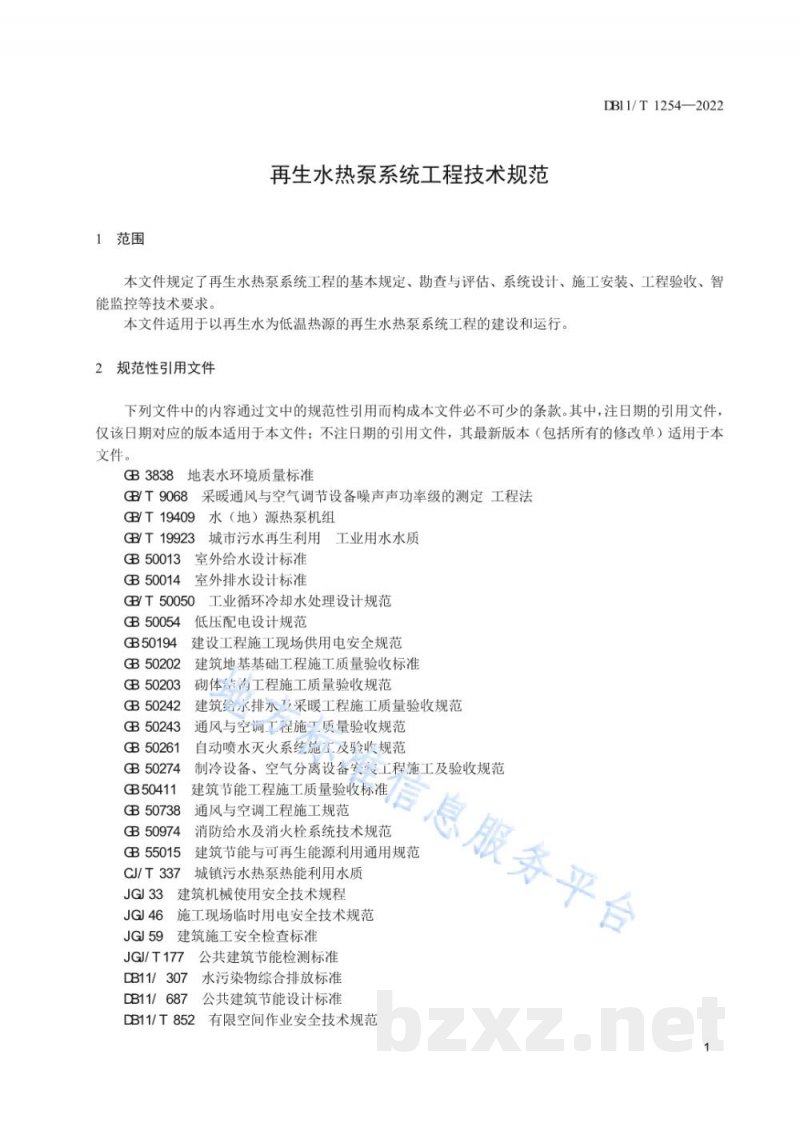

1 范围

本文件规定了再生水热泵系统工程的基本规定、勘查与评估、系统设计、施工安装、工程验收、智能监控等技术要求。

本文件适用于以再生水为低温热源的再生水热泵系统工程的建设和运行。

2 规范性引用文件

下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。

• GB 3838 地表水环境质量标准
• GB/T 9068 采暖通风与空气调节设备噪声声功率级的测定 工程法
• GB/T 19409 水（地）源热泵机组
• GB/T 19923 城市污水再生利用 工业用水水质
• GB 50013 室外给水设计标准
• GB 50014 室外排水设计标准
• GB 50050 工业循环冷却水处理设计规范
• GB 50054 低压配电设计规范
• GB 50194 建设工程施工现场供用电安全规范
• GB 50202 建筑地基基础工程施工质量验收标准
• GB 50203 砌体工程施工质量验收规范
• GB 50242 建筑给水排水及采暖工程施工质量验收规范
• GB 50243 通风与空调工程施工质量验收规范
• GB 50261 自动喷水灭火系统施工及验收规范
• GB 50274 制冷设备、空气分离设备安装工程施工及验收规范
• GB 50411 建筑节能工程施工质量验收标准
• GB 50738 通风与空调工程施工规范
• GB 50974 消防给水及消火栓系统技术规范
• GB 55015 建筑节能与可再生能源利用通用规范
• CJ/T 337 城镇污水热泵热能利用水质
• JGJ 33 建筑机械使用安全技术规程
• JGJ 46 施工现场临时用电安全技术规范
• JGJ 59 建筑施工安全检查标准
• JGJ/T 177 公共建筑节能检测标准
• DB11/307 水污染物综合排放标准
• DB11/687 公共建筑节能设计标准
• DB11/T 852 有限空间作业安全技术规范
• DB11/891 居住建筑节能设计标准
• DB11/1066 供热计量设计技术规程
• DB11/T 1767 再生水利用指南 第1部分：工业
• DB11/T 1771 地源热泵系统运行技术规范
• DB11/T 1772 地源热泵系统评价技术规范

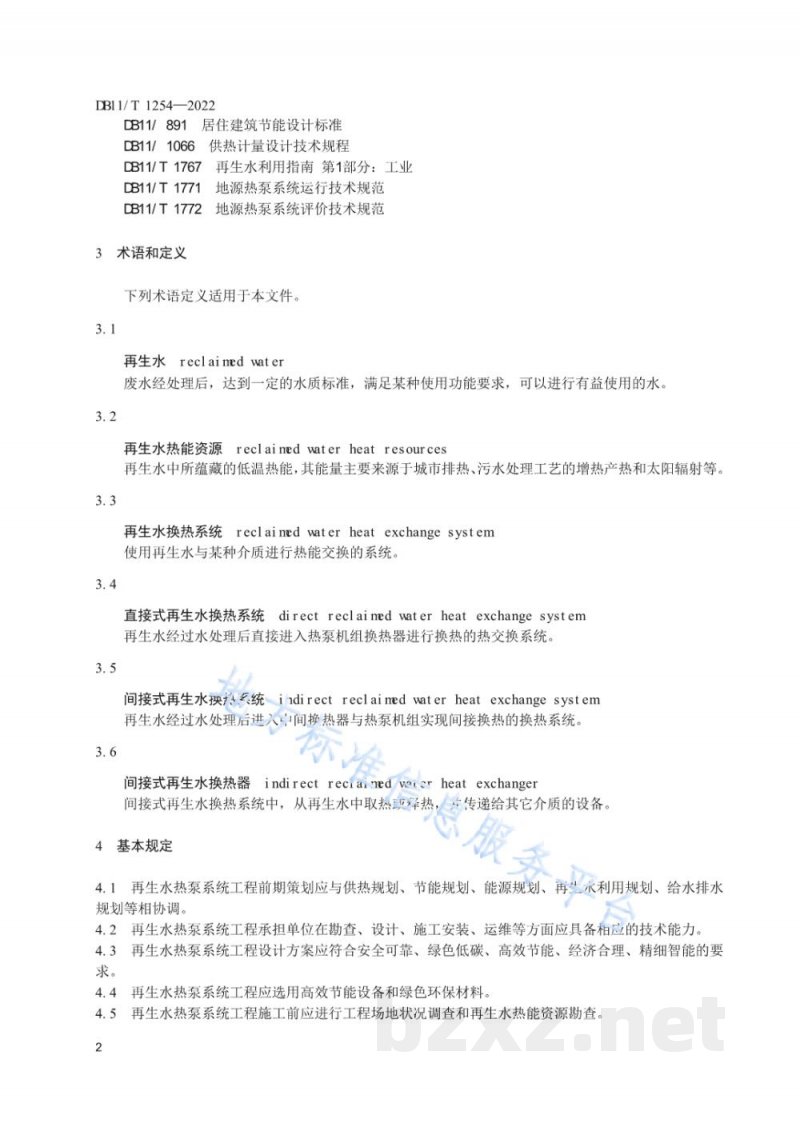

3 术语和定义

下列术语和定义适用于本文件。

3.1 再生水 reclaimed water

废水经处理后，达到一定的水质标准，满足某种使用功能要求，可以进行有益使用的水。

3.2 再生水热能资源 reclaimed water heat resources

再生水中所蕴藏的低温热能，其能量主要来源于城市排热、污水处理工艺的增热产热和太阳辐射等。

3.3 再生水换热系统 reclaimed water heat exchange system

使用再生水与某种介质进行热能交换的系统。

3.4 直接式再生水换热系统 direct reclaimed water heat exchange system

再生水经过水处理后直接进入热泵机组换热器进行换热的换热系统。

3.5 间接式再生水换热系统 indirect reclaimed water heat exchange system

再生水经过水处理后进入中间换热器与热泵机组实现间接换热的换热系统。

3.6 间接式再生水换热器 indirect reclaimed water heat exchanger

间接式再生水换热系统中，从再生水中取热或排热，传递给其它介质的设备。

4 基本规定

4.1 规划协调

再生水热泵系统工程前期策划应与供热规划、节能规划、能源规划、再生水利用规划、给水排水规划等相协调。

4.2 能力要求

再生水热泵系统工程承担单位在勘查、设计、施工安装、运维等方面应具备相应的技术能力。

4.3 设计要求

再生水热泵系统工程设计方案应符合安全可靠、绿色低碳、高效节能、经济合理、精细智能的要求。

4.4 材料与设备

再生水热泵系统工程应选用高效节能设备和绿色环保材料。

4.5 前期勘查

再生水热泵系统工程施工前应进行工程场地状况调查和再生水热能资源勘查。
