本标准参照采用IEC 92(1980)以及IEC 255的有关要求。 本标准规定了船舶电力系统用保护继电器的产品分类、技术要求、试验方法、检验规则和标志、包装、运输、贮存等内容。 本标准适用于供电压为1000V及以下的交流和直流船舶电力系统中作保护用的继电器。 本标准不适用于热继电器和非电量测量的二次电气保护。 JB/T 5776-1991 船用保护继电器 JB/T5776-1991 标准下载解压密码：www.bzxz.net

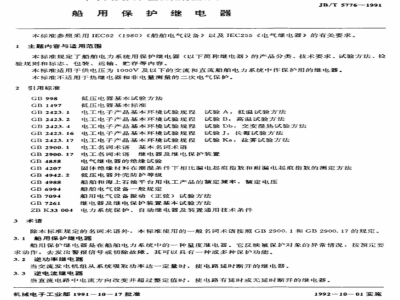

中华人民共和国机械行业标准
船用保护继电器
JB/T57761991
本标准参照采用IEC92（1980）《船舶电气设备》以及IEC255《电气维电器》的有关要求。1主题内容与适用范围
本标准规定了船舶电力系统用保护继电器（以下简称继电器）的产品分类、技术要求、试验方法、检验规则和标志、包装、运输、贮存等内容。本标准适用于供电压为1000V及以下的交流和直流船前电力系统中作保护用的继电器。本标准不适用于热继电器和非电量测量的二次电气保护。2引用标准
GB1497
GB2423.16
GB2423.17
GB2900.17
GB4858
GB4207
GB4988
GB6994
GB7094
GB7261
低压电器基本试验方法
低压电器基本标准
电工电子产品基本环境试验规程试验A：低温试验方法电工电子产品基本环境试验规程试验B：高温试验方法电工电子产品基本环境试验规程试验Db：交变湿热试验方法电工电子产品基本环境试验规程试验：长试验方法电工电子产品基本环境试验规程试验Ka：盐雾试验方法电工名词术语基本名调术语
电工名词术语继电器及维继电保护装置电气继电器的绝缘试验
固体绝缘材料在潮湿条作下相比漏电起痕指数和耐漏电起痕指数的测定方法低压电器外壳防护等级
船舶和海上石油平台用电工产品的额定频率，额定电压船舶电气设备一般规定
船用电气设备振动（正弦）试验方法维电器及继电保护装置基本试验方法ZBK33004电力系统保护、自动继电器及装置通用技术条件3术语
除本标准规定的名调术语外，本标准使用的一般名词术语按照CB2900.1和GB2900.17的规定。3.1船用保护继电器
船用保护继电器是在船舶电力系统中的一种量度继电器。它反映被保护对象的异常情况，按预定要求动作，去发出警报信号或切除故障。其可以具有一种或多种保护功能。3.2逆功率继电器
当交流发电机组从系统吸取功率达一定量时，使电路延时断开的继电器。3.3逆电流继电器
当直流电路中电流方向改变并超过整定值时，使电路有延时或无延时断开的继电器。机械电子工业部1991一10一17批准1992—10-01实施
4分类
4.1按用途分：
4.1.1保护交流发电机组；
4.1.2保护直流发电机组：
4.1.3保护电力系统中的其他用电设备。按动作原理分：
JB/T5776—1991
4.2.1机电型（例：电磁式、感应式、电动机等）；4.2.2静态型（例：晶体管式、集成电路式等）。4.3按安装型式分：
4.3.1凸出式；
4.3.2嵌入式。
按结构型式分：
4.4.1插入式；
4.4.2非插入式。
4.5按接线方式分：
4.5.1板前接线；
4.5.2板后接线。
4.6按外壳防护等级分：
按GB6994中5.5条表5的规定。
按保护型式分：
4.7.1逆功率
有延时。
逆电流
瞬时的；
延时的。
欠电压
瞬时的；
延时的。
过电流
4. 7. 4. 1
4. 7. 4. 2
4. 7. 4. 3
长延时
反时限；
定时限。
短延时
反时限；
定时限。
其它型式，由产品技术文件规定。5技术要求
5.1正常工作条件和安装条件
5.1.1正常工作条件
5.1.1.1环境空气温度
环境空气温度上限为十45℃：
JB/T5776—1991
b.环境空气温度下限为0℃或-25℃（用于露天甲板）。注：静态维电器的环境空气温度上限傲见本标准5.1、6.1条。5.1.1.2大气压力
使用地点的大气压力为80110kPa。5.1.1.3环境气候的影响
应承受海上潮湿空气、盐雾、震菌和油雾的影响。5.].1.4环境机械力的影响
应承受从安装位置向各个方向不大于22.5°的倾斜、摇摆和船正常营运中的冲击、振动的影喇。5.1.1.5继电器的污染等级为3。5.1.1.6继电器的安装类别(过电压类别)为或类。5.J.1.7电压变化
电源电压的变化为额定电压的+6%～一10%。5.1.1.8频率变化
电源频率变化为额定频率的土5%。安装条件
正常安装条件应根据制造厂的安装使用说明3。5.2额定值
5.2.1额定电压和额定频率
继电器的额定电压和额定频率可按表1的规定选择。表1
电流种类
带括号的电压值不推券使用。
5.2.2额定绝缘电压
(24)、(36)、110、220、660
100、380
24、(36)、110、220
继电器的一个或全部电路的额定绝缘电压应从下列数值中选取：30、60、127、250、380、500、660、750V。5.2.3额定电流
应符合GB4988的规定。
5.2.4额定工作制
为连续工作制。
5.3待性概述
继电器的持性可用下列项目来说明：继电器的型式（见4.7条）；
继电器的额定值（见5.2条）；Www.bzxZ.net
继电器的工作特性（见5.4条）；继电器的时间特性（见5.5条）；触点性能（见5.6条）。
5.4工作特性
额定频率
50或60
5.4.1动作值
5.4.1.1动作值应为整定值。
5.4.1.2动作值范围
JB/T5776—1991
5.4.1.2.1逆功率和逆电流继电器整定值为额定值的2%15%.当供电电压下降至额定电压的50%时，逆功率和逆电流保护不应失效，但其动作值可以有所改变。5.4.1.2.2欠电压维电器
当电压下降，甚至缓慢下降到其额定电压的70%～35%时应动作。其动作性应保证当电源频率显著下降时仍然保持有效。
失压是欠电压的特殊形式，失压保护的动作电压应在额定电压的35%～10%范内。5.4.1.2.3过电流保护
过电流保护，它可以是长延时、短延时、瞬时，也可以是它们的任意组合。过电流保护的整定范圃可按表2选择，也可在产品技术文件中别行规定。表2
额定电流倍数
2~4或1~3
5.4.1.2.4其它保护的动作值范函出有关产品在技术文件中规定。5.4.2返回复归）系数
3~7、5~10或8~20
5.4.2.1逆功率、逆电流、过电流继电器的返间系数不小于0.8或按产品技术文件规定。5.4.2.2欠电压继电器的返回系数不火于1.25或按产品技术文件规定。5.4.3动作值的一致性
在基准条件下动作的一致性为10次测量的最人动作值和最小动作值的代数差，对于静态继器，动作值的一致性可由5次测量确定，一致性的具体要求在产品技术文伴中规定。5.4.4动作值的准确度
在基准条件下确定的动作值的准确度。动作值的平均误差应当小于或等于给完定误差值。在产品技术文件中应当规定按百分数表达的给定误差，其值推举从下列数值选取，0.5，1.0，1.5，2.5，,5.0,7.5，10,20.
5.4.5动作值的变差
由任一影响量或影响因数（例如温度、频率等）在其标称范国的极限值之间变化而引起的动作值变差应当小于或等于给定值。进行测试时，除宏正在确定变差的那个影响量或影响因素以外，其它影响量和影响因素均处于基准条件之下。在产品技术文件中应当规定由于某一影响量或影响因引起的变差，按百分数表达的规定变差，推荐从下列数值中选取：0.5，1.0，1.5，2.5，5.0，7.5，10，20。5.5时间特性
5.5.1定时限的一致性
在基准条件下，定时限的一致性为10次测量的最大延时和最小延时之差，对下静态继电器、定时限的一致性可由5次测量确定。
一致性的具体要求在产品技术文件中规定。5.5.2定时限的准确度
在基准条件下确定定时限的准确度。定时限的乎均误差应当小于或等于给定误差值。在产品技术文件中应当规定按百分数表达的给定误差，其值推荐从下列数值中选取：0.5，1.0，1.5.2.5,5.0,7.5,10,20
5.5.3定时限的变差
测试条件和方法同5.4.5条，
JB/T57761991
5.5.3.1具有定时限的继电器，在产品技术文件中应当规定归于某一影响量或影响因索引起的变差。按百分数表达的规定变差，推荐从下列数值中选取：0.5，1.0，1.5，2.5，5.0，7.5，10，20。5.5.3.2如有必要，产品技术文件应当规定由于某一影喇量或影响囚索的变化引起定时限一致性增大的数值。
5.5.4返回时间
在产品技术文件中规定。
5.5.5时间一电流特性
制造厂必须给出对应于最大和最小整定电流的时间一电流特性。若时间一电流特性为可调时，则建议补充给出对应于最大和最小整定时间的特性曲线。为了便于继电器的特性协调配合，其时间一电流特性应采用统一的表示方法，电流用横坐标，时间用纵坐标，采用双对数坐标，横坐标每十进位有较长尺寸，纵坐标每十进位有较短尺寸，其比为2：1，时间电流特性应表示在A3或A4号标准坐标纸上，每十进位尺寸应从以下优先值中选取：28，56，112mm。横坐标每十进位尺寸尽可能优先选用56mm，纵坐标每十进位尺寸尽可能优先采用28mm，时间用s表示，电流用A或用电流倍数表示。5.6触点性能
5.6.1触点的接通容量
触点的接通容量是指触点应接通并在短时间内承载的电流。触点的接通容量由产品技术文件规定。5.6.2输出电路连续工作极限电流应从下列数值中选取：1，1.25，1.6，2，2.5，3.15，4，5，6.3，8，10A。5.6.3触点的断开容量
5.6.3.1输出电路的触点应能断开电压不大于250V，时间常数为5土0.75ms（或40土6ms）的直流有感负载电路和电压不火于250V的交流电路（cos4为0.4士0.1），触点的断开容量和允许断开的最火电流山产品技术文件规定，一般可按表3所列数值选取。表3
额定断开容景
触点类别
允许断开的最大电流
5.6.3.2用于250V以上交流电压回路触点的接通、断开容量应在产品技术文件中规定。5.6.4触点的极限通断容量
触点应能可靠地接通和断开1.5倍额定断开容量10次。5.6.5触点接触电阻
触点接触电阻可在产品技术文件中规定。5.6.6电寿命
5.6.6.1对有输出触点的继电器，触点在电寿命试验中应闭合和断开额定断开容量；对于无输出触点的继电器，在电寿命试验中施加于输出电路的负载由产品技术文件规定。5.6.6.2电寿命次数
电寿命次数应在产品技术文件中规定，一般从下列数值中选取：5×10°，10°，10°，10。5.7温升
5.7.1温升极限值
JB/T5776—1991
继电器按6.4.1条规定的条件进行试验时，测得的各部件温升不应超过表4规定的极限值。表4
部件及
材料类型
A级绝缘材料
E缓绝缘材料
B级绝缘材料
F级绝缘材料
银或镶银（镀银）
所有其他金属或陶冶金属
棵导线（包括无绝缘的线圃）
起弹簧作用的金风部件
与绝缘材料接触的金属部件
与外部绝缘导体
相接的接线端子
手能触及但不握
持的零部件
有限防蚀层
有锡防蚀层
金属材料
缘材料
注：环境空气温度以45℃为基准。5.7.2输入激励电路的温升
极限允许温升
以不损害相邻部件为限
以不引起相邻部件任何损害为限以不损害相邻部件为限
以不损害材料弹性为限
以不损害绝缘材料为限
测量方法
电阻法
热电偶法
热电佩法
对于电压输入激励电路及交流电流输入励电路应持续施加1.1倍额定值或按产品技术文件规定，对于直流电流输入激励电路应连续施加额定值，其温升不得超过表4规定的极限值。对于具有二个或二个以上激励量的产品，一个输入激励电路的温升极限是在其它激励电路施加额定值时得出。5.7.3输出电路的温升
输出电路触点通过其连续工作极限电流，温升不得超过表4规定的极限值。5.8介电性能
5.8.1额定冲击耐压
对地电气间隙以及各极和各电路之间的电气间晾应承受相应于指定安装类别中最高冲击耐压，与电气间隙有关的继电器固体绝缘也应承受此冲击耐压。冲击耐压值应按表5中规定。
由系统额定电压中得出的相对地电压(交流有效值或直流值）
冲击耐压
U≤50
50100U≤150
150300600U≤1000
安装类别(过电压类别）
冲击耐压
安装类别1（负载水平级）；安装在安装类别1前面和安装类别I后面的电器设备或部件，例如通过变压器的电器。
安装类别I（配电及控制水平级)+安装在安装类别1前面和安装类别W后面的电器设备或部件，例如直?
JB/T5776--1991
接联接至配电干线装入配电箱中的电器。5.8.2工预耐压
5.8.2.1工频耐压试验电压值应按表6中规定。表6
额定络缘电压
工额试验电压(交流有效值）
①接于电源或经仪用互感器激励的电路中的绝缘故障，总是应考虑它会造成严重的后果；②不同类别可适用于同一继电器的不同电路，在此情况下，电路之间的绝缘应按较高的类别设计，5.8.2.2对于直接经仪用互感器激励的电路，试验电压应不小于2kV。5.8.2.3当在二个总是处于相同电位（例如直接连接同一相）的二电路之间进行试验时，试验电压应为二倍额定绝缘电压，但不低于500V.5.8.2.4需进行断开触点之间的工频耐压试验时，其试验电压值由制造厂和用户协商后规定。5.9额定功率消耗
继电器各输入激励电路施加额定值时的功率消耗应在产品技术文件中规定。5.10极限短时耐受值
继电器的每个输入电路应当耐受单独施加的相应的输入量的极限短时电流或电压值，这时其它输入量（如果有）应为各自的额定值。对于电流回路，应根据其使用条件从表7中选取，不应大于250A，其持续时间如下；8.
电流回路
电压回路
极限短时耐受电流为额定电流的倍数机械寿命
继电器应能完成其输出电路不带负荷的1×10*次的闭合和断开动作。如有特殊要求，由产品技术文件规定。
5.12耐受环境气候的性能
5.12.1耐湿热性能
继电器应具有耐潮性能。经55℃二周期交变显热试验后，其性能应符合下列规定。a.
继电器的绝缘电阻应不小于表8的规定。继电器的工作特性和时间待性应符合5.4条和5.5条的有关规定。b.
除产品标准另有规定外，产品的外观不应有变形和裂缝。c.
额定绝缘电压
U,≤60
兆歇表电压等级
JB/T5776—1991
显热试验前
注：1）当额定绝缘电压大于660V时，兆欧表电压等级为1000V，2）对多回路可为4Mn
耐霉性能
湿热试验后
继电器应具有耐性能，其外露于空气中的绝缘零部件经长需试验后，长笔面积不得超过GB2423、16中规定的二级长需。
5.12.3耐盐雾性能
继电器应具有耐盐雾性能，其外露于空气中的金属电镀件经盐雾试验后，其外观变化应符合表9的规定。
镀层类别
钢+镍+铬
低锡青铜+铬
镍+铬
镍或高锡青铜
底金属
铜和铜合金
铜和铜合金
铜和铜合金
铜和铜合金
5.13耐受环境机械力的性能
5.13.1耐受倾斜和摇摆的性能
主要表面无棕锈
主要表面无白色或灰黑色离蚀物主要表面无浅绿色腐蚀物
主要表面无灰色或浅绿色离蚀物主要表面无灰黑色腐蚀物
主要表面无铜绿
继电器应具有耐倾斜和摇摆性能，继电器从安装位置向任何方向(前、后、左、右)长期倾斜22.5°时以及按表10规定的参数进行摇摆试验时，应无机械损坏和误动作，且其工作待性和时问特性应符合5.4条和5.5条的有关规定。
试验项目
5.13.2耐受振动的性能
揭摆角度
试验持
继电器应具有耐振动性能，当按表11规定的参数进行振动试验时，应无机械损坏和误动作，且产品的工作特待性和时间待性应符合5.4条和5.5条的有关规定。表11
安装部
般舱室
雅山现在
位移士1mm
加速度±7m/s
应保证在2内不误动作
5.15结构要求
5.15.1材料
JB/T57761991
制造继电器的材料应满足结构上和性能上的有关要求，应使用耐久、耐油、滞燃、耐潮和耐臂的材料，应避免采用有毒性的材料以及能释放出有毒性气体的材料，并应测定材料的相比漏电起衰指数（CTI值）。金属零部件除其本身有较好的耐蚀性能外，并应有可靠的防护是。载流部件及其连接
a，载流部件应具有足够的机被强度和足够的载流能力；b，固定连接的接触压力不应通过绝缘材料（但瓷或一个性能并不比陶瓷差的绝缘材料除外）来传递，除非在金属部件中有足够的弹性措施来补偿绝缘材料的变形和收缩。5.12.2电气间和爬电距离
电气间隙和爬电距离的测量和计算方法参见GB4858中附录B，但其中的情宽度和深度，在安装类别为类时最小值为1.5mm。
5.15.2.1电气间像
维电器的最小电气间隙不小于表12所列的值。裘12
由系统额定电压中得出
的相对地电压（交流有效值或直流值）V
U≤50
50U≤100
100U≤150
150U≤300
300U≤600
600U1000
安装类别(过电压类别)
电气间
①对于不接地系统，相对地电压可认为是相对相电压。②安装类别说明见表5注。
5.15.2.2爬电距离
维电器的肥电距离应不小于表13所列的值。5.15、3接线端子
5.15.3.1结构要求
电气间膜
接线端子中保持接触和承载电流的所有零件应足具有足够机成强度的金属制成。接线端子与外接导线的连接可以用螺钉或其它连接力式来实现，应保证可靠接触，又不会损伤导线，各部分的连接应可靠，应有防止其因受船加的正常振动而松脱的措施。5.15.3.2接线端子连接导线的能力连接外部导线的产品接线端子应保证能连接带二根2.5mm的导线的连接端子。5.15.3.3接线端子的连接
连接外部导线的产品接线端子应容易接近且便于与外部导线相连接，应当在不取下外壳时即能注接。端子上用于夹紧导线的螺钉和螺每不应作为固定其它零件之用。5.15.3.4接线端子的标志与识别继电器应带有接线编号的接线图，每个接线端了应有相应于接线图上的清楚和永久性的标患，以便识别。
5.15.4外壳
继器应当有进
高的丹装据抢
额定绝缘电压
或工作电压
125(127)
材料类别1
JB/T5776—1991
最小想
材料类别1
材料类别Ia
绝缘材料按它们的相比漏电起痕指数（CTI）划分以下四个类别：材料类别1：600≤CTI
材料类别「：
材料类别［a：
材料类别Ib：
400≤CTK600
175≤CTK400
100≤CTK<175
5.15.4.2继电器的外壳防护等级应符合GB6994中5.5条的规定。5.15.5插入式继电器，结构应保证在插入或抽出插件时不碰到带电部分。5.15.6其它
本标准未规定的结构要求，由制造厂在产品技术文件中规定。5.16静态继电器的附加要求
材料类别Ib
5.16.1在环境空气温度上限为十55℃时，应能正常工作，在运行过程中，应能承受最高环境空气温度达70℃时，连续工作2h而不误动作。5.16.2在出厂前，应在正常电源条件下进行运行试验，运行试验的条件和要求应在产品技术文件中规定，但环境温度不低于+55℃，运行时间应不少于16h。5.16.3电源电压和颖率变化
继电器应能在表14规定的电源电压和频率范国内正常工作。表14
变化范国（额定值的%）
电源参数
JB/T5776-1991
静态继电器的绝缘电阻和介电性能要求按下列规定：绝缘电阻数值应不低于表15的规定表15
新定绝缘电压
U,≤60
兆欧表电压等级
2U,，但至少24
1）对多回路可为4M0。
工频耐压试验电压值按表16的规定额
U≤60
605.16.5抗电磁干扰性能
湿热试验前
湿热试验后
工额耐压试验电压值(交流有效值）2U,+500
2U,+1000
抗电磁干扰性能应不低于GB1497中7.2.12条规定。6试验
6.1一般试验条件
6.1.1被试继电器应符合经规定程序批准的国样及技术文件。6.1.2除产品技术文件另有规定外，每一项试验或每一完整顺序试验应在新的、清洁的同一台继电器上进行。
被试继电器应按有关文件的规定安装，有关安装的详细说明应记载在试验报告中。除另有规定外，试验环境的基准条件及偏差见表17表17
环境条件
环境温度
相对湿度
大气压力
外磁感应
基准条件
除另有规定外，试验电源的基准条件及偏差见表18。6.1.5
±2℃
±10kPa
