JB/T 5810-1991 电机磁极线圈及磁场绕组匝间绝缘试验规范 JB/T5810-1991
标准内容

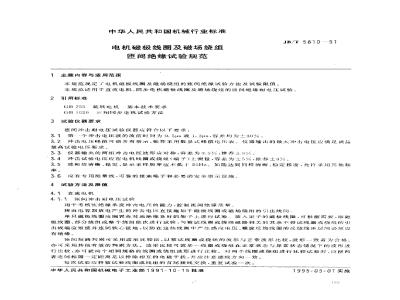

中华人民共和国机械行业标准
电机磁极线圈及磁场绕组匝间绝缘试验规范
1 主题内容与适用范围
本规范规定了电机磁极线圈及磁场绕组的匝间绝缘试验方法及试验限值。适用于直流电机和同步电机磁极线圈及磁场绕组的匝间绝缘耐电压试验。
2 引用标准
GB 755 旋转电机基本技术要求
GB 1029 三相同步电机试验方法
3 试验仪器要求
匝间冲击耐电压试验仪器应符合以下要求:
3.1 冲击电压波的波前时间为0.5μs或1.2μs,容差±30%。
3.2 冲击电压峰值可调并有指示,推荐采用数显式峰值电压表。仪器输出的最大冲击电压应满足试品最高试验电压要求。
3.3 输出的两组冲击电压波形应对称,穿差±5%,推荐±3%。
3.4 冲击试验电压应在电机线圈或绕组端子上测量,容差上限±5%,推荐±3%。
3.5 波形应清晰、稳定,显示采样频率不低于25Hz,如能达到相同稳定性,也可采用其他频率。
3.6 应配有专用测量线、可靠接地端子及必要的安全指示设施。
4 试验方法及限值
4.1 直流电机
4.1.1 匝间冲击耐电压试验
用于考核匝绝缘承受冲击电压的能力,将由电容器放电产生的冲击电压直接施加于磁极线圈或磁场绕组引出线之间。单只磁极线圈应搁置在对地绝缘良好的架子上进行试验,装入定子后,可选择部分绕组或整个绕组依次进行试验。与被试线圈或绕组磁路相关的其余不投试线圈或绕组应短接并接地,以防产生感应电压。螺旋反绕线圈的反绕匝层间必须设有绝缘。
匝间短路判别可采用波形比较法或其他有效方法。比较可在同一线圈或绕组的正常与异常状态下进行,也可在两个相同规格的线圈或绕组之间进行试验。进行比较时,两者间应保持足够距离避免电磁干扰,并确保接线方向一致。每次试验应交换首尾接线,重复一次。
冲击电压峰值Ur计算公式为:Ur = 2 × (2UN - 1) kV,最低为2 × 1.5 kV(运行中与电枢绕组联的磁极线圈或磁场绕组除外)。被试线圈匝数或绕组总匝数≤6匝者,冲击电压峰值为250V × 匝数,最低为1000V。每次试验的冲击次数不少于5次。中频电压试验可替代冲击电压试验,限值相当。
4.1.2 匝间短路检查试验
可采用中频电压比较法、工频电压降法或感应电压法进行。试验按相关标准执行。
4.2 同步电机
4.2.1 地间冲击耐电压试验
用于考核匝间绝缘承受冲击电压的能力。单只凸极式线圈应搁置在对地绝缘良好的架子上进行试验。装极后的凸极及整体线圈可选择部分绕组或整个绕组依次进行试验。螺旋反绕线圈反绕匝层间必须设绝缘。匝间短路判别、被试品距离、接线方向及重复试验次数规定同4.1.1。冲击电压峰值:额定励磁电压≤500V者为2 × 10倍电压,最低2 × 1.5 kV;>500V者为2 ×(4 kV + 2倍额定励磁电压)。每次冲击次数不少于5次。中频电压试验可替代冲击试验,限值相当。
4.2.2 匝间短路检查试验
用于检查线圈或绕组匝间绝缘是否短路。对隐极式大、中型转子线圈,可在嵌线过程中采用工频电压进行检查,电压有效值不低于2.5V,上限5V,推荐5V。超速试验及总装试运行前后可采用交流阻抗法检查匝间短路,在升降速及静止状态下监测磁场绕组电流及阻抗变化。凸极式磁极线圈在热压过程中及结束后可采用工频或中频电压进行匝间短路检查,施加电压为每极额定励磁电压10倍的工频或中频电压有效值。
