JB/T 5811-1991 交流低压电机成型绕组匝间绝缘试验方法及限值 JB/T5811-1991 标准下载解压密码：www.bzxz.net

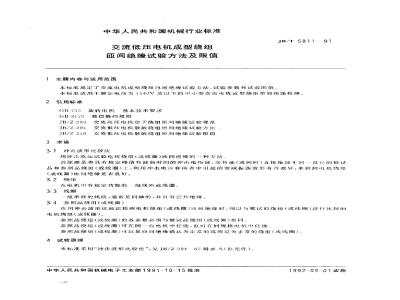

中华人民共和国机械行业标准
交流低压电机成型绕组
匝间绝缘试验方法及限值
1主题内容与适用范围
本标准规定了交流电机成型绕组匝间绝缘试验方法、试验参数和试验限值，JB/T 5811: 91
本标准适用于额定电压为1140V及以下的中小型交流电机成型绕组肺间绝缘检测。2引用标准
GB 755
旋转电机基本技术要求
GB 8170
数值修约规则
JB/Z293交流高压电机定子绕组匝间绝缘试验规范交流低压电机散嵌绕组匝间绝缘试验方法JB/Z2941
JB/Z346交流低压电机散嵌绕组匝间绝缘试验限值3术语
3.1冲击波形比较法
用冲击电压试验电机绕组（或线圈）匝间绝缘的一-种方法。其原理是将具有规定峰值和波前时闻的冲韦电压波，交替地（或同时)直接施加于间设计的被试品和参照品绕组（或线圈）上，利用冲击电压在两者中引起的衰减振荡波形有否差异，来检测电机绕组（或线圈)匝间绝缘是否良好。
3.2绕组
在电机中有规定功能的·组线匝或线圈3.3线圈免费标准bzxz.net
组串联的线匝，通常是同轴的，并且有公共绝缘3.4参照品绕组（或线圈）
在用冲击波形比较法检测电机绕组（或线圈）匝间绝缘时，用以与被试的绕组（或线圈）进行比较的电机绕组（或线圈）。
参照品绕组（或线圈）的各参数必须与被试品绕组（或线圈）相同。参照品绕组（或线圈)可在同一台电机中任选，也可在回规格电机中任选参照品绕组（或线圈）可以是匝间绝缘确认为正常的或假定为正常的绕组（或线圈），4试验原理
本标准采用\冲击波形比较法”，见JB/Z29187附录A（补充件）。中华人民共和国机械电子工业部1991-10-15批准136
1992-05-01实施
5试验仪器及要求
IBT 5811-91
5.1仪器输出的两组冲击电压波应对称，容差为土3%。5.2仪器的冲齿电压峰值应连续可调，并有指示，容差为十5%或士3%。优先推荐采用士3%和数显式峰值电压表。
5.3仪器输出的最大冲击电压峰值应能满足试品最高试验电压要求5.4仪器输出的第一个冲击电压波的波前时间为0.1.0.5和1.2us，容差为±30%，优先推荐波前时间为0.5μs。
5.5仪器应能清晰显示和分辨波形。显水采样频率不小于25Hz，若能达到同样清晰和稳定程度，允诈采用其他频率
5.6仪器应有测试专用接线，接地端子和必要的安全警示设施，并可配置自动报警和微机接6试验方法
6.1准备
6.1.1仪器外壳应可靠接地
6.1.2检查试验波形重合，将仪器两组测量线，分别接至同--绕组上，两振荡波形应完全重合。6.2绕困试验
线圈匝间绝缘试验可在嵌线前和（或）嵌线后接头前进行。6.2.1线圈嵌线前试验
在每只线圈嵌人铁芯槽之前，任取两只线圈分别作为参照品和被试喆，在两线圈首尾引出线间施加规定峰值和波前时间的冲击电压波，比较两衰减振荡波形之间的同异，试验接线参见图1.HiHz!
图1线圈试验接线示意图
H..H--高电位端子：L.-低电位端子6.2.2线圈嵌线后接线前试验
在每只线圈嵌人铁芯槽后连成绕组之前，依次任取两只线圈分别作为参照品和被试品，在两线圈首尾引出线间施加规定峰值和波前时间的冲击电压波，比较两衰减振荡波形之问的同异。试验接线图同图1。
注：若测量时铁芯已接地则在匝间绝缘试验的同时。对地绝缘也承受了同样的冲电压6.3绕组试验
对电机绕组，根据被试绕组的不[间接线，可有三种试验方法。6.3.1Φ(相)接法
任选-相绕组（例U相）作为参照品，另一相绕组（例V相）作为被试品，在U相和V相交替地（或同时)施加规定的峰值和波前时间的冲击电压波，比较两衰减振荡波形之间的同异，再依次转换，重复试验次：试验接线参见图2，每次试验后，不参与试验的绕组应了放电。137
6.3.2Y（线）接法
JB/T 5811
图2Φ（相)接法接线小意图例
H,、H2—高电位端：L—低电位端子Qw
对已接成Y接法的电机绕组，任选一个（两相串联)绕组（例UW)作为参照品，另-一个（两相串联）绕组（例VW)作为被试品，在UW和VW上交替地（或同时）施加规定峰值和波前时间的冲击电压波、比较两衰减振荡波形之间的同异。再依次转换，重复试验·次．接线图参见图3。HHz
图3Y（线）接法接线示意图
11、H2—高电位端子;L-低电位端子6.3.3A（角）接法
对已接成△接法的电机绕组，任选一个（两相绕组申联与第三相绕纽并联）绕组（例UW）作为参照品，另个（两相绕组串联与第三相绕组并联）绕组（例VW）作为被试品，在UW和VW上交替地（或同时)施加规定峰值和波前时间的冲击电压波，比较两衰减振荡波形之间的同异。再依次转换，复试验一次。接线图参见图4。
图4△（角)接法接线示意图例
H.H高电位端子；L.·低电位端子7试验波形及显示
7.1试验波形的显示
试验波形应显示于示波屏上供观察比较。7.2试验显示波形
试验显示波形可为电压波形或电流波形。电压波形在观察和比较的同时，可从显示波形上读取冲击试验电压峰值；电流波形仪供试验波形的观察和比较。
8试验方法选择原则
8.1线圈试验
JB/T 5811—1
8.1.1嵌线前逐只线试验，可防止匝间绝缘不良的线圈嵌人铁心。试品阻抗最小。8.1.2嵌线后（接线前）逐只线圈进行试验，可检验嵌线过程中对匝间绝缘的影响。试品阻抗增大，扩大了仪器测试电机的容量范围。
8.2绕组试验
8.2.1Φ(相)接法
适用于检测每相绕组两端均有引出端子的绕组，或引出中点N的Y接法绕组，或解开连接点的人接法绕组。试品阻抗中等。
Φ(相)接法是判断绕组匝间绝缘故障的基本方法。8.2.2Y（线）接法
适用于检测Y接法电机绕组。试品阻抗最大。对功率较大的电机绕组，推荐用Y（线）接法。8.2.3△（角)接法
适用于检测A接法电机绕组。试品阻抗最小。9 试验判别
本标准以试验波形作为主要判别依据。利用波形差异原理设计的故障波形自动判别装置可作为辅助判别手段。故障波形显示时常伴有放电声。甚至可见放电火花和膜到臭氧（()），这些信号可协助判别故障类型和定位
9.1无故障波形
9.1.1线圈试验
若所显示的波形与函间绝缘确认为正常的参照品线圈显示波形基本重合无显著差异（简称重合），则该试验显示波形为无故障波形。9.1.2绕组试验
若两次试验所显示的衰减振荡波形均基本重舍光显著差异（简称重合），并为正常波形，则该试验示波形为无故障波形
9.2故障波形
线圈或绕组试验时，若出现不符合无故障波形的情况，则被试线圈或绕组匝间绝缘有故障（详见JB/Z29487附录A）。
9.3故障判别
9.3.1线圈试验
若试验显示波形有差异，测被试线圈匝间绝缘有故障。9.3.2绕组试验
按不同的接线方法分别作故障判别。若两次试验波形之一显示有差异，则一相绕组中有故障：若两次试验波形显示均有差异，则需进行第三次试验；若第三次试验波形显示重合，则-相绕组中有故障；若仍有差异，则表示两相及以上绕组中有故障凡第二次和第三次试验，仅需任选-一种接线方式即叫作出判断。9.3.2.1Φ(相)接法
JB/T5811---91
重(相)接法故障判别示例见表1，其余类推Φ（相)接法敌障判别示例（接线参见图2）表1
斌验欲别
波形重合，X-
Y（线）接法
仪器端子接线
Li和V
U,和W
Vi和W
U,和V
V,和w
w，和，
波形有差异，
Y（线）接法故障判别示例见表2、其余类推，波形掘示
表2Y（线）接法故障判别示例（接线参见图3）萨
试验次别
仪器端子接线
-波形重合：×
波形有差异。
9. 3. 2. 3
八（角）接法
波形鼎示
W栅故障
V相故障
相故障
做第·次试验
U柑故障
两相及以上故障
V相故障
两相及以上故障
W相故障
U栅故障
V和故障
做第：次试验
V树故障
两相及以上故障
L：相障
两料及以上故障
JB/T 5811-
八（角）接法故障判别示例见表3，其余类推△（角）接法故障判别示例（接线参见图4）表3
试验欲别
仪器端子接线
波形显示
故障判别
U相故障
W和故障
做第·次试验
W相故障
两相及以上有故障
做第··次试验
V相故障
两相及以上有故障
V相故障
注：）
波形重合；X
波形有差异
②U相指U-V端子间的绕组：V相指V-W端子间的绕组；W相指WU端了间的绕纽。10试验参数和比较参数
10.1试验参数
试验参数为冲击试验电压峰值、波前时间、试验次数和试验时间。10.2比较参数
试验时比较参数为试验显示波形的幅值和振荡频率。11试验限值
11.1冲击试验电压峰值
11.1.1冲击试验电压峰值测量
冲击试验电压可选用下述任一种方法，在电机线圈或绕组（端子）上进行测量：以电压波形的幅值与倍率计算：a.
指针式峰值电压表；
数显式峰值电压表；
优先推荐采用数显式峰值电压表测量。11.1.2冲击电压峰值测量准确度冲击试验电压峰值测量的准确度为土5.0%或士3.0%。优先推荐采用士3.0%。
11.1.3冲击试验电压峰值
11.1.3.1冲击试验电压峰值计算公式电机绕组或线圈匝间绝缘冲击试验电压峰值应不低于用公式（1）进行计算，并按（GB8170）的规定修约到百数位（百伏)的数值
式中：
JB/T 5811
U=,XK,xU
电机绕组或线圈匝间绝缘冲出试验电压峰值，V；K
电压系数；
【序系数；
（1）
定子或转子绕组对地绝缘工频耐电压试验值（有效值），V。U按G13755或产品标准规定U
值选取。
11. 1. 3. 2
电压系数Kl
电系数K，瑕2。
11.1.3.3工序系数K2
工序系数K，根据被试线圈或绕组在绝缘处理前后取不同的数值（见表4）。表4工序系数K
绝缘处理情况
11.2波前时间
浸凝前
漫流后
1. [-1. 2
冲击试验电压波的波前时间可为0.1us、0.5us和1.2us.其容差均为上30%。优先摊荐波前时间为.5us
11.3试验时间
每次（转换）接线的冲击电床试验时间为1～3s.允许采用更长时间。11.4试验次数
11.4.1线圈试验次数
对每线圈只需进行·次冲击电压试验。11.4.2绕组试验次数
对电机绕组，按6.3中任选一种试验接法，并按电机绕组工作时可能有的每种联接力式和冲册试验电压的输人方向，都至少应转换一次重复进行冲击电压试验。12重复试验及试验工序
12.1重复试验
对电机绕组中的每线圈，在不同工序心都充许平复进行多次冲击电压试验，其试验电压峰值不变。
12.2试验工序
电机应按GB755规定进行匝间（绝缘)冲击耐电压试验。在各个1序均可进行试验。也可只选其中某几个工序进行试验。诚验所处工序由生产厂自定。允许以装配前的绕线转子绕组和定子绕组分别进行试验，代替电机匝间（绝缘）冲击耐电压试验：在电机匝间(绝缘)能承受11条规定的冲击耐电压试验情况下，在出厂（检查)试验时亦允许以嵌线后溃浸前的线圈或绕组进行试验代替电机匝间（绝缘）冲击耐电压试验。附加说明：
本标准出机械电子1业部上海电器科学研究所提出并归口。本标准出机械电子工业部上海电器科学研究所负责起草，南京汽轮电机厂、江西电机厂、沈阳电机广参加起草。
本标准主要起草人陈澜秋、秦肖肖。.
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
