本标准规定了刀具摩擦焊接的质量要救济和评定方法。 JB/T 6567-1993 刀具摩擦焊接质量要求和评定方法 JB/T6567-1993 标准下载解压密码：www.bzxz.net

中华人民共和国机械行业标准
JB/T 656793
刀具摩擦焊接
质量要求和评定方法
1993-03-31发布
中华人民共和国机械工业部
1994-01-01实施

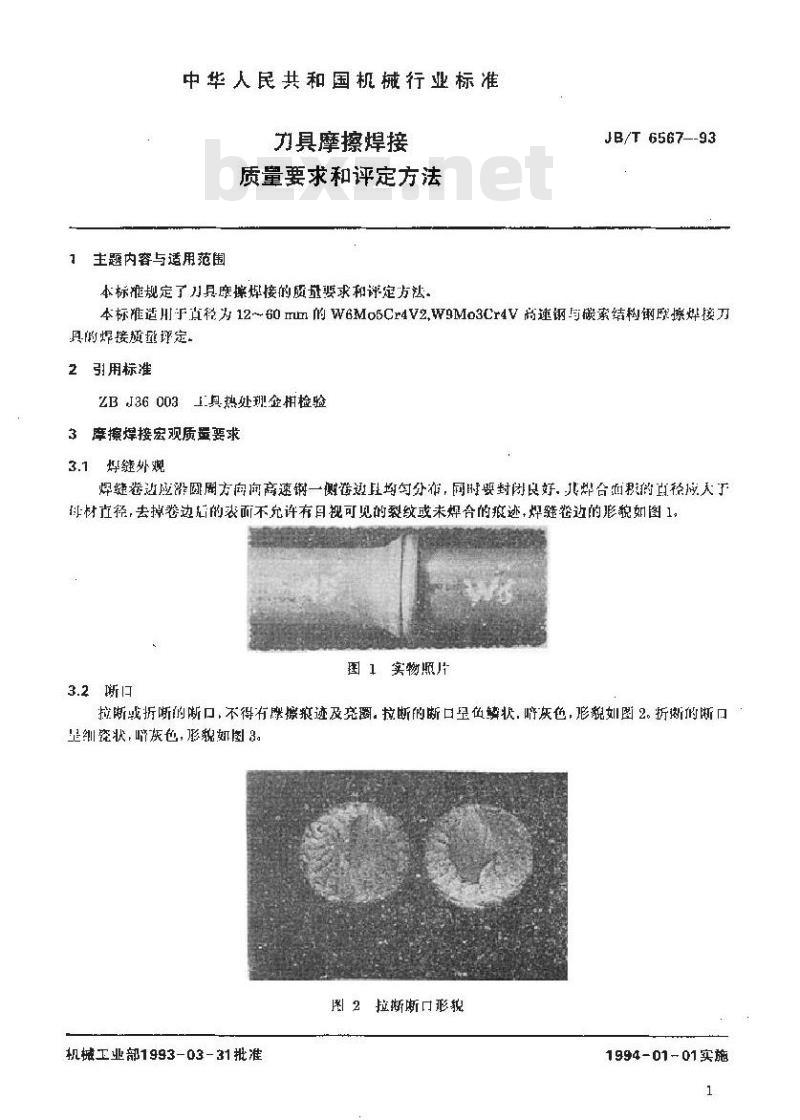

中华人民共和国机械行业标准
力具摩擦焊接
质量要求和评定方法
主题内容与适用范围
本标推规定了月具靡综焊接的质放要求和评定方法。JB/T 6567--93
本标雅适川F直径为12~韵mm的W6Mo5Cr4V2,W9Mo3Cr4V高速钢与凝索结构钢陈擦焊接刀具的焊接质症评定
2引用标准
ZBJ360031具热处理金相检验
3摩擦焊接宏观质要求
焊綫外观
焊经卷应滑团周方向何高速锅一侧卷勾分布，同时要封闭良好北台而的真检成天于排材直径，去掉卷边的表而不充许有月规可见的裂纹或未焊合的痕迹，焊继卷边的形貌如图1，图1实物照片
拉断或拆断的断口，不得有摩擦兼迹及亮圜。拉断的断口翌负鳞状，灰色，形貌如图2。折渐的断口望纠瓷状，暗灰色，形貌如图3。图2拉撕断口形貌
机械工业部1993-03-31批准
1994-01-01实施
4：摩擦焊接微现质盘要求
塑排唇非貌及厚度
JB/T 656793
图3折断断形貌
塑性层拍形貌如图4，翘性层厚度按表1图4塑性层形貌（放大30×）
表1高述钢与碳素结构摩擦焊接州性层厚度焊接工件轻
>12 ~ 25
25 - 5
4.2塑性层品粒号等级
中心部位
梨性层厚度
直径的冈分之一处(D/4)
塑性层品粒大小可参照ZBJ36003中钮系钢品粒号（第级别图）及钨系钢品粒号（第穴级别图）评定.品粒挖制范固按表2。
焊接工件直径经
>12~26
>25 ~35
>35 ~-60
4.3碳化物聚集线
JB/T 6567-93

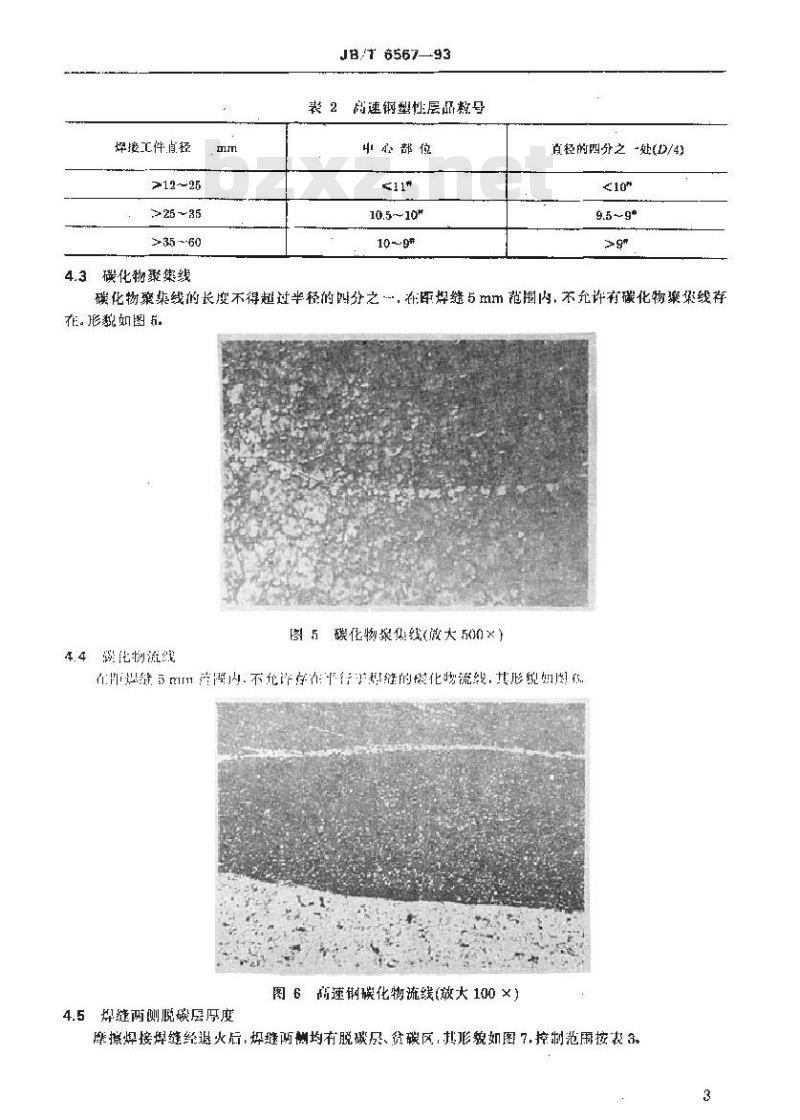

装2尚速树塑性层品数号
中心部位
10.5~-10#
直径的四分之一处（D/4)
碳化物染集线的长度不得超过半径的叫分之一，布臣焊继5mm范围内，不允许有碳化物聚集线存在。形貌如图后。
图厅碳化物聚然线激大×）
4.4避化物流貌
布师温缝流内不许存在中存想缝的化势流线，基形貌妇图图6尚速钢碳化物流线（敏大100×）4.5煤缝两测脱碳层原度
摩擦焊接焊缝经退火后，探缝两均有脱碳尽、贫碳区，其形貌如图7，控制范厢按表33
热通区
焊接工件直径
>12~25
>25~35
>35~60
4.6焊缝两例热影响风
贫碳区
JB/T 6567—93
洪彩喇区
碳素结构钠

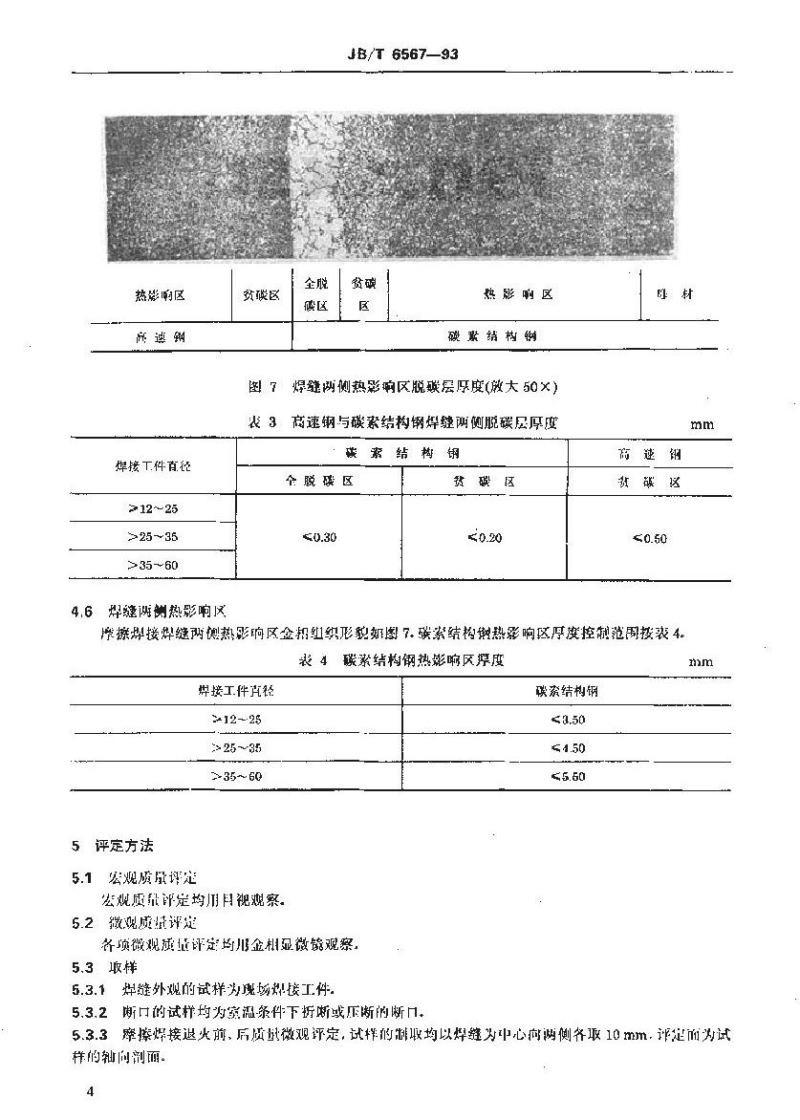

图7焊缝两侧热影响区脱碳层原度（微大50×）表3高速钢与碳素结构焊两侧脱碳唇厚度碳素结构钢下载标准就来标准下载网
个脱碳区
贺碳区
市速钢
街部区
摩接焊接焊缝两侧热影响区金扣组织形貌奶图7.碳索结构钢热彩响区厚度控制范周投表4。表4碳素结构钢热影嘛区挥度
焊接工件直径
12-·25
>25～35
>35~60
5评定方法
5.1宏观质监评定
宏观版乱评是均川具视观察
5.2微观质量评递
各项微观预量评定均川金相亚微观察，5.3取样
5.3.1焊缝外观的试样为现场焊接工件5.3.2口的试样均为家温条件下折断或压断的断口。碳紊结钢
5.3.3率擦焊接退火前，后质逆微观评定，试样的取均以焊缝为中心向两侧各取10mm，诈定而为试样的轴向剂而。
5.4：炳蚀方法
JB/T 6567-93
本标准各项微观评定的金试样均使用百分之四的硝酸酒精游液，室温下庭蚀，退火前的试样侵蚀时润约6~7mi，退火后的腐蚀时间为数秒。试样应能在显微镜下游晰显示出共组织形态，5.5评定要求
5.5.1商谈钢与碳索结构钢焊缝两税磁层，热影响区，在退火后进行评定，评定应在试样纳向削而的中心部位进行
5.5.2离速钢与碳索结构钢焊接塑性层的形貌发厚度，塑性层品粒号，在退火前进行评定，评定均在试样轴间剖而中心及直径彼四分之一部位逃行.以中心部位为宝。5.5.3折断断日，碳化物骤集线在退火前进行5.5.4拉断断口,碳化物流线在退火后进行各工厂可根据各自的实际情况，参朋本标催制定企业标准或技术文件附加说明：
本标准出全国力具标匪化技术委员会提山本标准由机械工业部成都工具研究所归口。本标雅出戒都王具研究所负囊起草，本标雄主婆起草人田玉芝、魏振环、王恩泽、陈平方成水5
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
